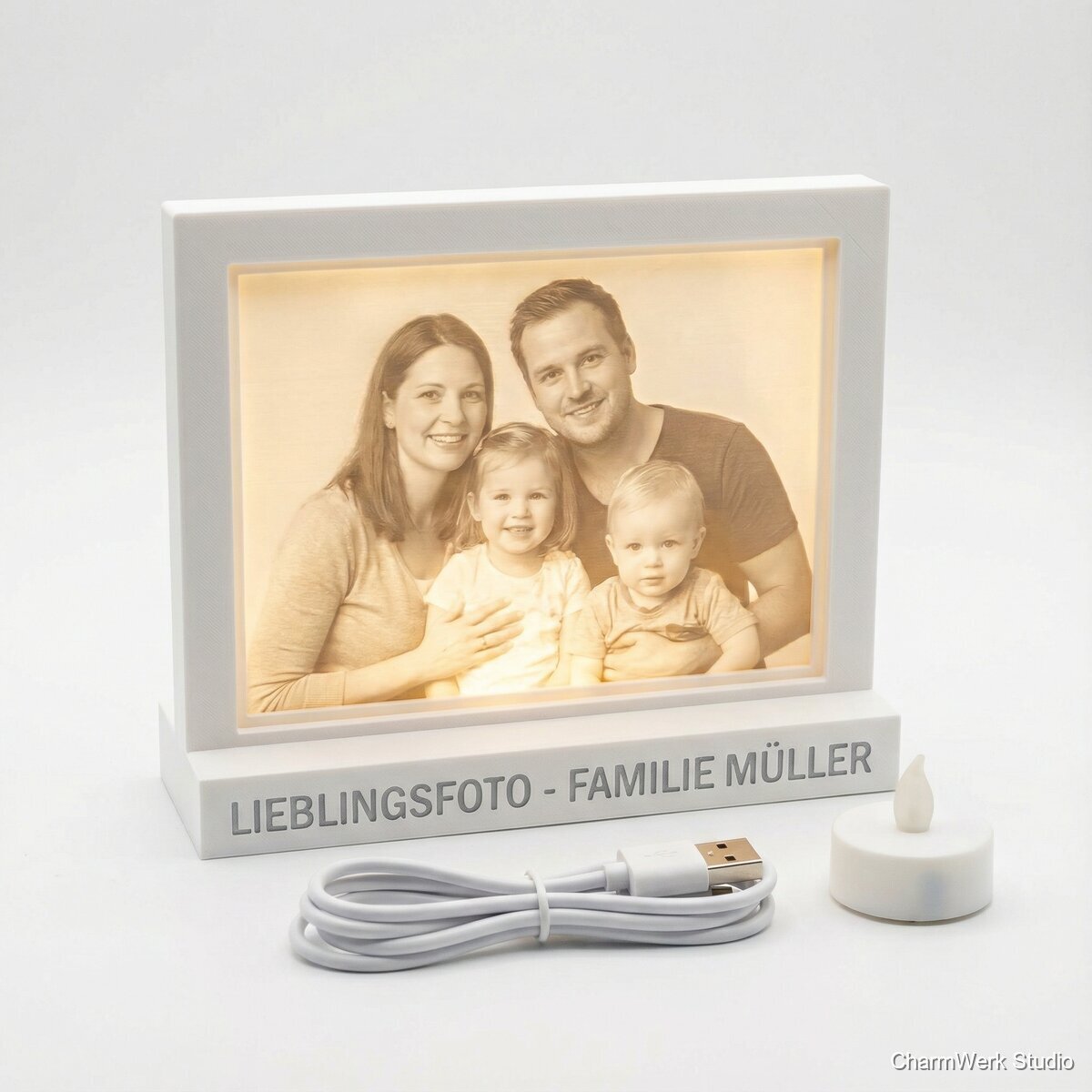

Foto-zu-Lithophane Nachtlicht im Rahmen
Aus einem Lieblingsfoto entsteht eine Lithophane, die erst im Licht ihre ganze Magie zeigt. Im 3D-gedruckten Rahmen mit personalisiertem Text wird daraus ein warmes Nachtlicht für Schlafzimmer oder Kinderzimmer.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
PLA Filament weiß (für Lithophane, ideal matt/opal)
ca. 120–200 g (je nach Größe & Rahmenverbrauch)
3,50–6,00 € (bei 18–25 €/kg)
PLA Filament (Rahmenfarbe, z.B. Weiß/Schwarz/Holzoptik)
ca. 80–150 g
2,00–5,00 €
LED-Teelicht warmweiß (flackerfrei empfohlen)
1 Stück
1,50–4,00 €
oder: USB LED-Streifen warmweiß (5V, 30–60 LEDs/m)
0,3–0,6 m
3,00–8,00 €
USB-Kabel (je nach LED-Streifen: USB-A)
1 Stück
1,50–4,00 €
Kippschalter/Inline-Schalter (optional, bei LED-Streifen)
1 Stück
1,50–3,50 €
Litze 2x0,14–0,25 mm² + Schrumpfschlauch (optional)
je 0,5–1 m
1,00–3,00 €
Heißkleber oder doppelseitiges 3M-Klebeband (LED-Fixierung)
1 Satz
0,50–2,50 €
Milchiges Acryl (optional als Diffusor, 1–1,5 mm)
ca. 140 x 140 mm
2,00–6,00 €
M2,5/M3 Schrauben + Messing-Gewindeeinsätze (optional, servicefreundlich)
4–6 Schrauben, 4 Einsätze
1,50–4,50 €
Benötigte Werkzeuge
- 3D-Drucker (FDM) mit 0,4 mm Düse (0,2 mm für mehr Detail optional) und sauber kalibriertem Extruder/Z-Offset (wichtig!)
- Slicer (PrusaSlicer/Cura/Bambu Studio) + Lithophane-Generator (z.B. itslitho.com, LithophaneMaker, Cura Plugin)
- Seitenschneider/Entgrater, Skalpell
- Feilen/Schleifpapier (240–800), optional Nassschliff optional
- Lötkolben + Lötzinn (bei LED-Streifen/Kabelanpassung) optional
- Heißklebepistole oder 3M-Tape
- Multimeter (Polung/Spannung prüfen, optional) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Foto vorbereiten (entscheidet über Qualität)
30–60 minFoto in hoher Auflösung auswählen (idealerweise >2000 px Kantenlänge). In einem Editor (Lightroom/GIMP/Photoshop/Canva) zuschneiden (z.B. 1:1 für 120x120), Kontrast moderat erhöhen, Schatten leicht anheben, Highlights etwas reduzieren. Für Lithophane wirken klare Gesichter und ein ruhiger Hintergrund am besten. Export als JPG/PNG in guter Qualität.
- Zu harte Kontraste führen zu „zugelaufenen“ dunklen Flächen in der Lithophane. Lieber moderat kontrastieren.
- Bei Porträts: Augen und Gesicht leicht aufhellen, Hintergrund etwas abdunkeln für mehr Tiefe.
- Vermeide starkes Bildrauschen – ggf. leicht entrauschen.
Lithophane modellieren (Generator)
15–25 minIm Lithophane-Generator gewünschte Maße einstellen (z.B. 120 x 120 mm), Dicke/Min-Max wählen: Min 2,8–3,2 mm, Max 3,8–4,2 mm. Kurvenform: flach (für Rahmen). Rand hinzufügen (1,5–2,5 mm Randbreite) für Stabilität und sauberes Einlegen in den Falz. STL exportieren.
- Zu dünn (unter ~2,5 mm) wird schnell wellig und lichtet zu stark aus.
- Mit Rand druckt es verlässlicher und lässt sich besser einsetzen.
- Wenn das Foto „negativ“ wirkt: Invert-Option im Generator prüfen (bei manchen Tools nötig).
Rahmen designen oder Vorlage anpassen
45–90 minRahmen als zweiteiliges Design planen: Frontteil mit Falz/Einlegekante und Text, Rückteil als Deckel mit LED-Aufnahme. Typische Passungen: Lithophane +0,3 bis +0,5 mm Spiel in der Breite/Höhe, Falztiefe 2,0–2,5 mm. Kabelauslass als Schlitz (z.B. 8 x 4 mm) und ggf. Zugentlastung vorsehen. Bei LED-Teelicht: runde Tasche (Ø 37–40 mm, Tiefe 15–20 mm). Bei LED-Streifen: Innenkanal umlaufend (10–12 mm breit) oder Rückwandtasche für Streifen und Diffusor.
- Servicefreundlich: Rückwand verschrauben (M3 + Inserts) statt verkleben.
- Innenraum größer planen, damit Licht „mischen“ kann (mind. 20–30 mm Abstand LED → Lithophane).
- Text als erhaben 0,8–1,2 mm oder vertieft 0,6–1,0 mm, damit er sauber lesbar bleibt.
Slicen: Lithophane-Qualität einstellen
20–35 minLithophane in Weiß PLA slicen. Empfohlen: 0,12–0,16 mm Layerhöhe, 3–4 Perimeter, 100% Infill (oder „Solid“), langsamer Druck (25–40 mm/s), Lüfter 100% nach den ersten Layern. Ausrichtung: Viele drucken Lithophanes am besten „hochkant“ (auf Kante), um Banding zu reduzieren; bei flachen Lithophanes im Rahmen klappt auch flach, wenn das Bett sehr sauber ist. Rahmen kann mit 0,2 mm Layer, 10–15% Gyroid/Grids, 2–3 Perimeter gedruckt werden.
- Hochkant-Druck: unbedingt gute Haftung (Brim 6–10 mm) und stabile Z-Führung.
- Filament trocken halten – feuchtes PLA macht matte, ungleichmäßige Flächen.
- Teste vorab einen 30x30 mm Lithophane-Ausschnitt, um Dicke/Belichtung zu checken.
3D-Druck (Lithophane + Rahmen)
4–9 h Druckzeit (parallel möglich), 20–40 min NacharbeitLithophane drucken (je nach Größe/Layerhöhe typ. 2,5–5 h). Rahmenfront und Rückteil drucken (je 1,5–4 h je nach Design). Nach dem Druck Stützstrukturen entfernen (wenn vorhanden), Kanten entgraten und Passung trocken testen.
- Lithophane nicht mit zu hoher Beschleunigung drucken – Ghosting sieht man im Licht stark.
- Wenn der Rahmen verzogen ist: mehr Perimeter, dickere Wände oder höhere Bett-Temperatur/Brim nutzen.
- Passung lieber minimal „luftig“ und mit dünnem Schaum-/Filzstreifen klapperfrei machen.
Lichtmodul montieren (LED-Teelicht oder USB)
30–60 minVariante A (LED-Teelicht): Teelicht in die Tasche einsetzen, ggf. mit einem kleinen Klettpunkt fixieren (austauschbar). Variante B (USB-LED-Streifen): Streifen in den vorgesehenen Kanal kleben, Kabel durch Auslass führen, optional Schalter in eine Seitenöffnung setzen. Lötstellen mit Schrumpfschlauch isolieren. Funktionstest vor dem finalen Schließen.
- Warmweiß (2700–3000K) wirkt am wohnlichsten und betont Gesichter gut.
- LED-Streifen nicht direkt hinter die Lithophane kleben – sonst sieht man einzelne LED-Punkte. Abstand oder Diffusor hilft.
- Zugentlastung einplanen (Kabelknoten, Klemme oder gedruckter Clip).
Diffusion & Lichtverteilung optimieren
20–40 minOptional milchiges Acryl oder gedruckten Diffusor (weiß, 0,8–1,2 mm) zwischen LEDs und Lithophane einsetzen. Innenraum ggf. mit matter weißer Folie auskleiden, um Hotspots zu reduzieren. Danach Lithophane einsetzen (in Falz schieben) und Rückwand schließen/verschrauben.
- Wenn Hotspots sichtbar: mehr Abstand schaffen oder Diffusor dicker wählen.
- Innenflächen nicht glänzend lackieren – matt streut besser.
- Bei verschraubter Rückwand: Inserts mit Lötkolben sauber einpressen (nicht überhitzen).
Finalisierung: Personalisierung, Qualitätscheck, Verpackung
20–45 minPersonalisierung prüfen (Rechtschreibung!), Kanten final glätten. Nachtlicht im dunklen Raum testen: gleichmäßige Ausleuchtung, keine Lichtlecks an den Ecken, sicherer Stand. Optional Filzfüße aufkleben. Verpacken mit kurzer Anleitung (USB/Schalter/Batteriewechsel).
- Kleine Lichtlecks lassen sich mit schwarzem Isolierband innen oder einem dünnen PLA-Streifen beheben.
- Ein Zettel mit „Foto bei Tageslicht unscheinbar – im Dunkeln leuchtet es“ erhöht den Wow-Moment.
- Bei Kindern: nur LED, keine heißen Teile; scharfe Kanten konsequent brechen.
Markt & Machbarkeit
Teelicht-Version: 39–59 €; USB-LED-Version (dimmbar/Schalter, hochwertiger): 59–89 € (bei sehr sauberer Lithophane und guter Lichtverteilung auch 99 € möglich).
Ca. 8–18 € (Teelicht) bzw. 12–28 € (USB, mit Schalter/Hardware, optional Acryl).
Typisch 27–60 € brutto je nach Ausführung und eingepreister Arbeitszeit; realistische Deckungsbeiträge entstehen erst ab ~59 € Verkaufspreis bei USB-Version.
55%Aktiv 4–6 h; Druckzeit 4–9 h (Lithophane + Rahmen, abhängig von Größe/Layerhöhe).
