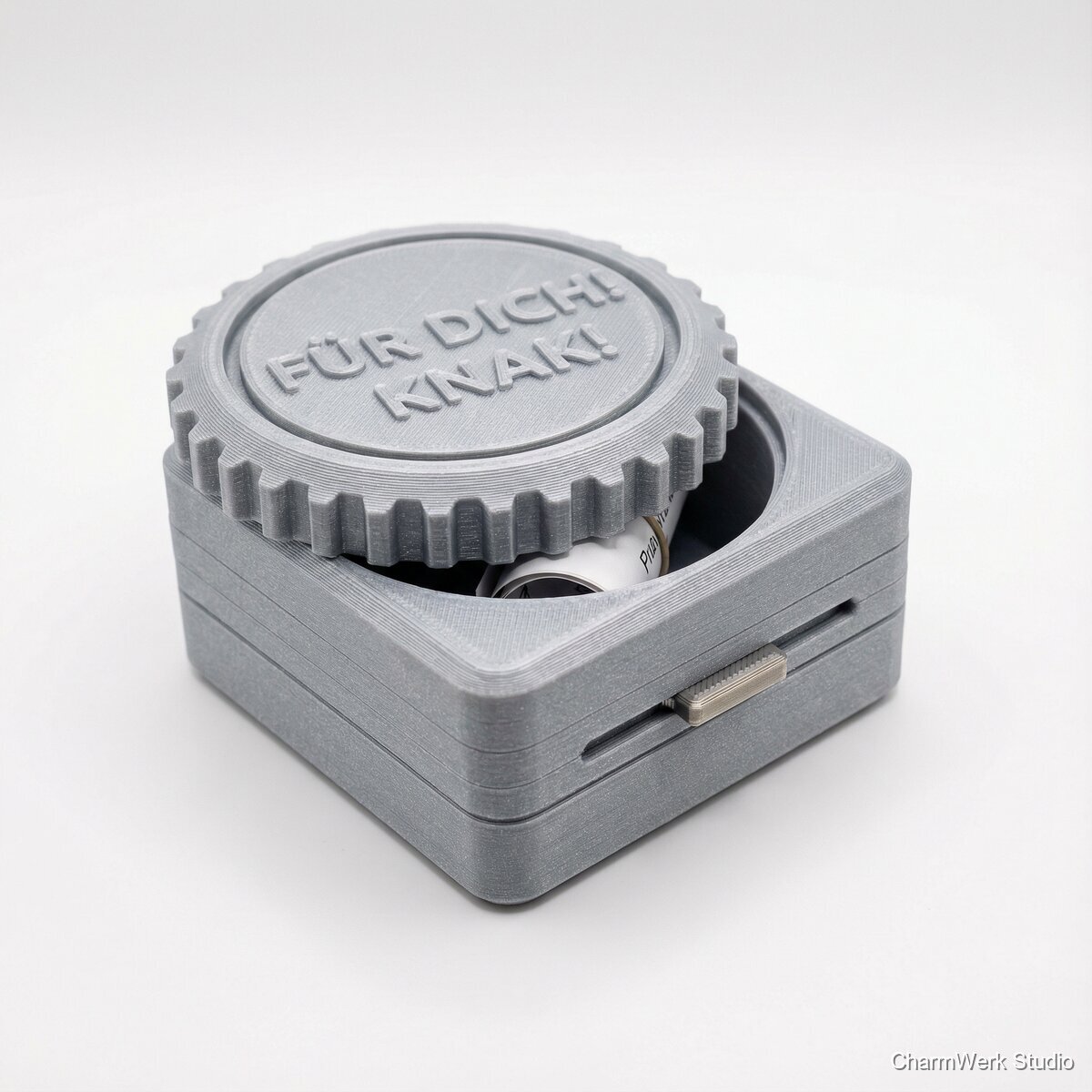

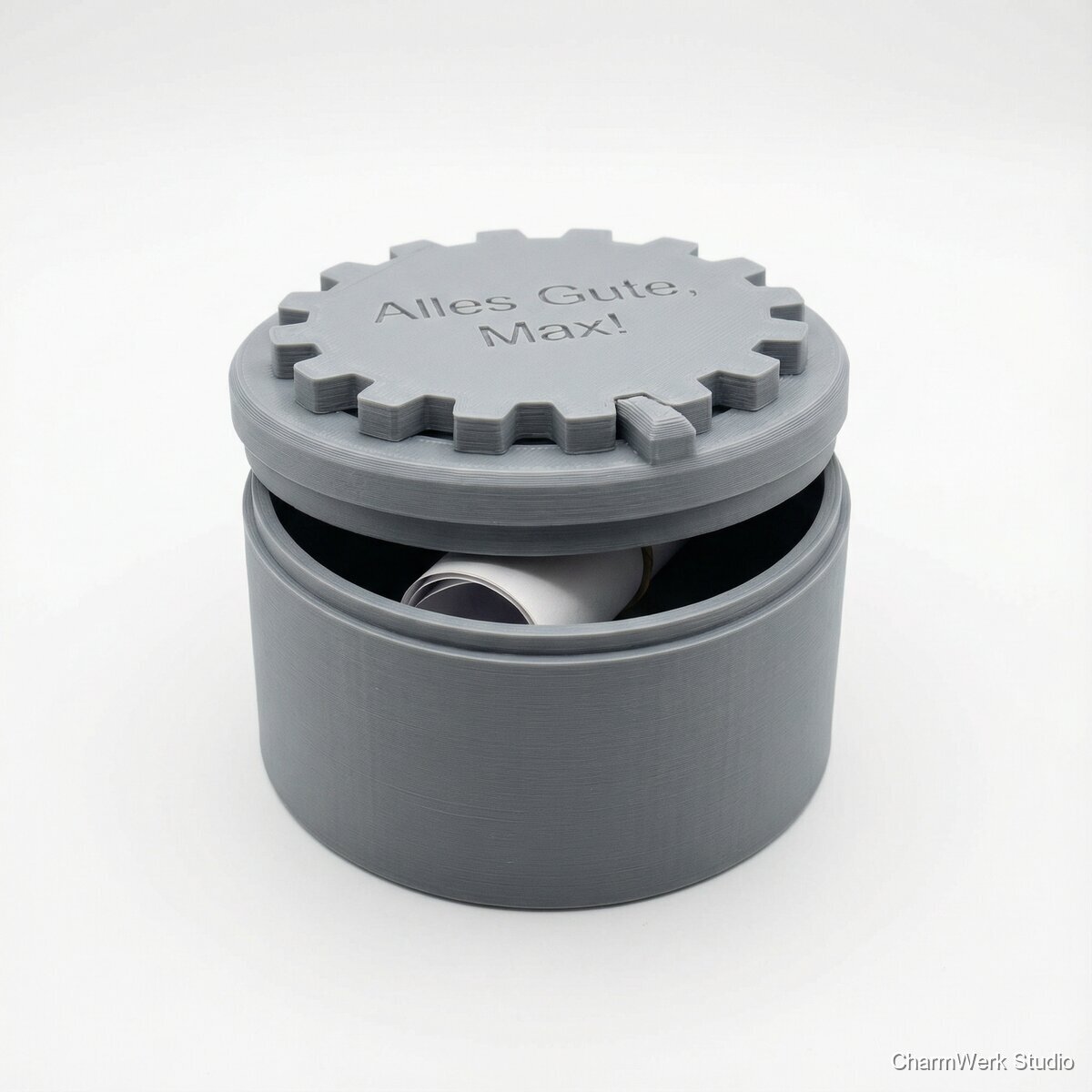

Mechanisches Geschenk: „Message-Box“ mit Drehverschluss

Entscheide dich für eine robuste, druckfreundliche Mechanik: bewährt ist ein Bajonett-Deckel (Drehung 20–35°) kombiniert mit einer „Detent“-Feder (Schnappnase) oder einer wellenförmigen Rastkurve. Ziel: Erst wenn die Rast über den Totpunkt springt („Knack“), gibt ein interner Schieber den Zugriff auf das Fach frei. Empfehlung für Hard-Level, aber zuverlässig: 2-stufiger Mechanismus: A) Außenring/Deckel dreht und bewegt über eine Nocke (Cam) einen inneren Schieber. B) Der Schieber blockiert die Schublade/Innenklappe; nach dem Knack fährt er frei. Lege fest, was rein soll: Ring (Punktlast), Geldschein (flach), Brief (gefaltet). Danach richten sich Innenmaße und Schieberweg (typisch 10–18 mm).

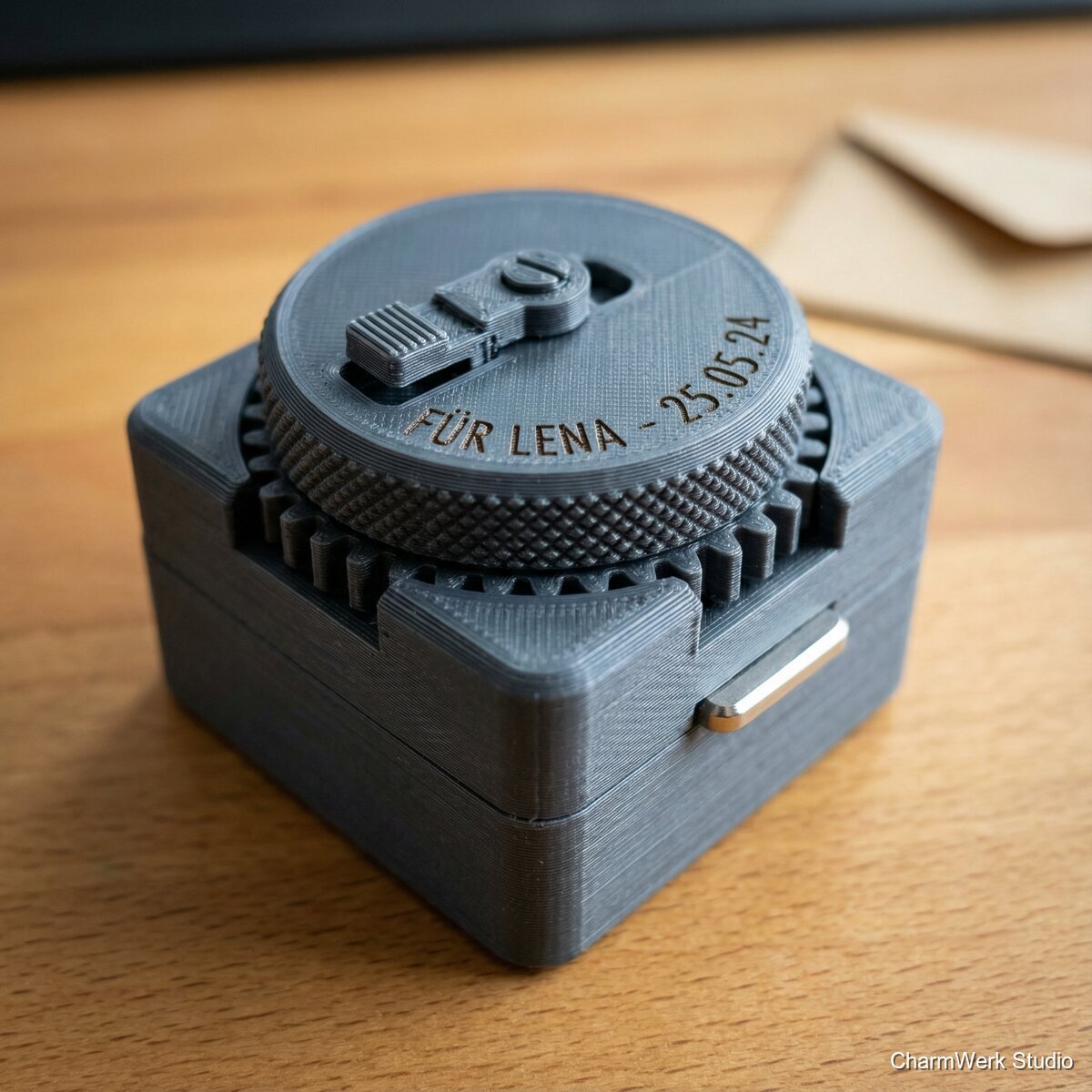

Erstelle/ändere das Modell so, dass Personalisierung ohne Funktionsrisiko möglich ist: - Deckel als eigenes Teil (Top-Cover) mit Text (erhaben 0,6–1,0 mm oder vertieft 0,5–0,8 mm). - Optional Inlay-Sitz: Tasche 2,1 mm tief für 2 mm Acryl (0,1 mm Spiel), oder 3,1 mm für 3 mm Holz. - Kritische Passungen definieren: Gleitspiel XY für PLA 0,20–0,30 mm je Seite, für PETG 0,25–0,35 mm. Für Drehkränze radial 0,25–0,40 mm. - Füge Service-Features hinzu: kleine Entlüftungs-/Greifnuten, Montageöffnungen, Pfeilmarken (Lock/Unlock). Exportiere Teile separat: Body, Deckel/Ring, Schieber, ggf. Federclip, Schublade/Innenfach.

Slicer so einstellen, dass Passungen und Stabilität stimmen: - Düse 0,4 mm, Layer 0,20 mm (kritische Mechanik ggf. 0,16 mm). - Perimeter: 4–5; Top/Bottom: 5–7. - Infill: 20–30% (Gyroid/Grid). Für dünne Schieber eher mehr Perimeter statt viel Infill. - Material: PLA (einfacher, knackiger), PETG (zäher, gleitfreudiger, aber stringing/Übermaß). - Support: möglichst vermeiden; überarbeite Geometrie für „support-free“ (45°-Regel). Wenn nötig: Tree-Support nur lokal. - Elephant-Foot-Kompensation: 0,2–0,3 mm, sonst klemmen Drehteile. - Horizontal Expansion: bei PETG oft -0,05 bis -0,15 mm sinnvoll (Druckerabhängig!).

Drucke in sinnvoller Reihenfolge: 1) Kleine Mechanikteile (Schieber, Rastclip) zuerst – wenn die nicht passen, musst du nicht den Body neu drucken. 2) Deckel/Ring. 3) Body/Box. Orientierung: - Schieber flach auf dem Bett (Gleitfläche nach oben), damit die Unterseite nicht zu rau wird. - Deckel/Ring so, dass die Drehauflage nicht auf Support liegt. - Box-Body mit Öffnung nach oben. Richtwerte Druckzeit (0,2 mm, normaler Speed): - Schieber + Kleinteile: 45–90 min - Deckel/Ring: 1,5–2,5 h - Body: 2,5–4,0 h Gesamt: ca. 5–7 h Druckzeit (je nach Drucker).

Entferne eventuelle Stützstrukturen und entgrate konsequent: - Kanten an Rastnase und Rastkurve nur minimal brechen (nicht rundschleifen, sonst verliert der „Knack“). - Gleitbahnen (Schieberführung, Cam-Nut) mit 400er anschleifen, ggf. mit 800er nach. - Prüfe Elephant-Foot: Unterkante vom Body ggf. mit Messer/Schaber begradigen. Optional: sehr sparsam PTFE-Trockenspray auf Schieberführung und Drehkranz, anschließend 2–3x trocken „einlaufen“ lassen.

Montiere die Teile in dieser Reihenfolge: 1) Schieber in die Führung einsetzen. 2) Drehdeckel/Ring aufsetzen und prüfen, ob die Nocke den Schieber sauber bewegt. 3) Rast prüfen: Der Übergang über den Totpunkt muss hör-/fühlbar sein, aber ohne dass etwas weißlich „stresst“ (PLA-Stressmarken). Optional: - Heat-set Inserts in vorbereitete Taschen setzen (Lötkolben ~200–230°C, gerade eindrücken). - Magnete einkleben (Polarität markieren!), damit Deckel satt schließt oder der Schieber in Endlage „einrastet“. 4) Endmontage verschrauben oder schnappen lassen.

Variante A (nur 3D-Druck): Deckeltext ist bereits gedruckt. Optional Kanten leicht anschleifen und Klarlack außen. Variante B (Inlay): Acryl/Holz lasern und gravieren, dann in die Deckeltasche kleben (Sekundenkleber für Acryl sparsam, besser 2K-Epoxy; Holz geht gut mit Holzleim oder dünn CA). Achte darauf, dass Kleber nicht in Mechanik läuft.

Testablauf: - 20–30 Öffnungs-/Schließzyklen zum Einlaufen. - Schieberweg prüfen: Er darf erst nach dem Knack freigeben. - Drop-Test aus 30–50 cm auf Holz (mit Stoff dazwischen) – nichts darf aufspringen. - Inhaltstest: Ring/Geldschein muss leicht rein/raus, ohne Kratzer. Feintuning: - Minimal PTFE nachlegen. - Bei zu viel Spiel: dünner Filzpunkt als Preload oder Magnet. - Bei Klappern: Toleranzflächen im CAD +0,1 mm enger oder Filamentkalibrierung (Flow).
