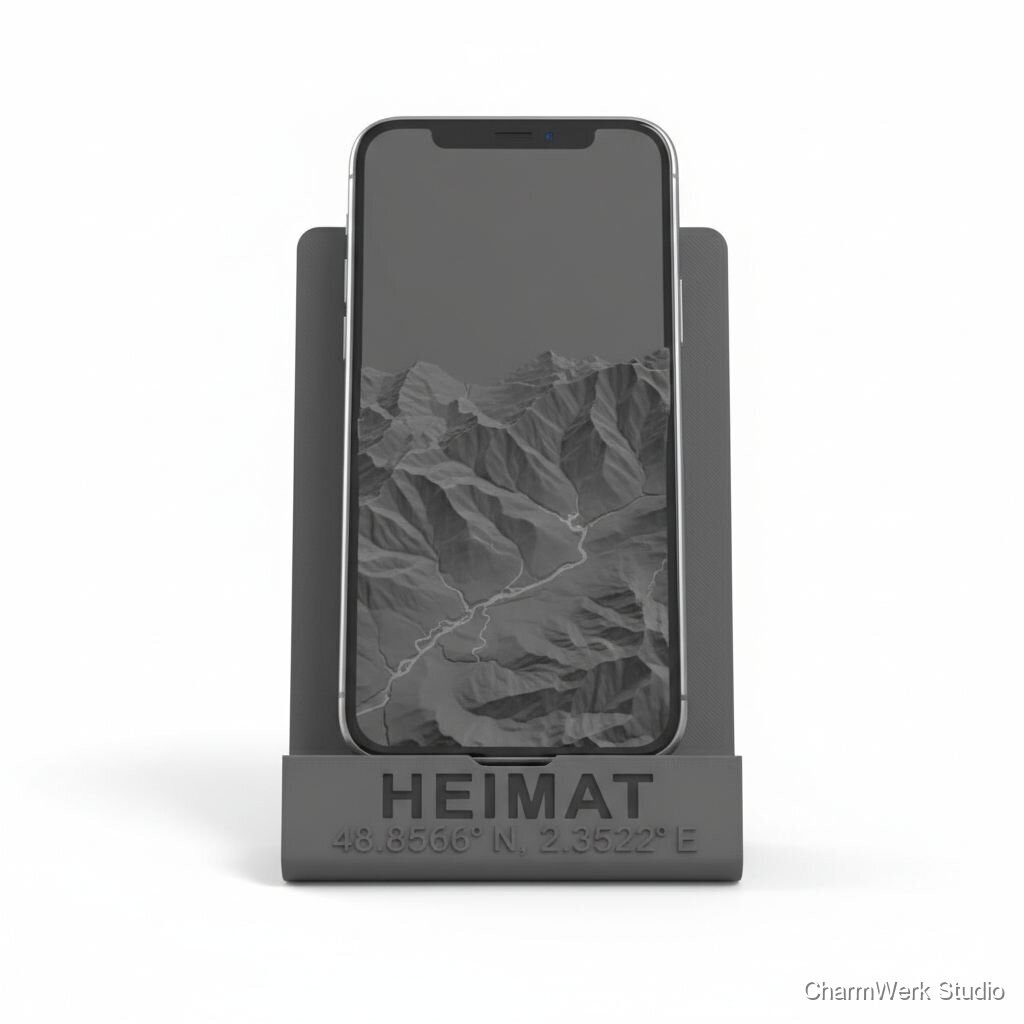

Personalisierter Smartphone-Stand mit Topografie-Relief
Ein stabiler Handyhalter, dessen Rückwand als 3D-Topografie der Lieblingswanderroute oder Heimatregion gestaltet ist – inklusive Name und Koordinaten als erhabener Schriftzug. Praktisch am Schreibtisch und gleichzeitig ein kleiner „Ort-zum-Anfassen“-Moment.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
PLA- oder PETG-Filament (1 kg Spule) – anteilig für ein Objekt ~50–80 g
ca. 50–80 g
anteilig ca. 1,50 € (Spule 20–25 €/kg)
Acrylfarbe / Wash-Farbe (kleine Menge zum Hervorheben)
5–10 ml
anteilig ca. 0,80 € (Tube/Fläschchen 4–6 €)
Matter Klarlack (Spray) oder Wachspolitur
anteilig (1–2 Sprühstöße)
anteilig ca. 0,60 € (Dose 5–8 €)
Gummifüße / Silikon-Pads (Set)
4 Stück
ca. 0,20 €
Verpackung (Karton, Füllmaterial, Etikett)
1 Stück
ca. 0,60 €
Stromkosten fürs Drucken (anteilig)
eine Drucksession
ca. 0,10 €
Optional: Sekundenkleber / Sprühkleber (für ggf. Einlagen)
kleine Menge
anteilig ca. 0,20 €
Benötigte Werkzeuge
- FDM-3D-Drucker (z. B. Creality Ender 3 / Prusa i3) optional
- Slicer-Software (Cura, PrusaSlicer) optional
- 3D-Modelling / GIS-Tools (Blender, Fusion360, QGIS oder Online-Tools zur GPX→Höhenmodell-Konversion) optional
- GPX/Route-Editor (z. B. GPS Visualizer, Strava export/GPX) optional
- Feinsäge / Cuttermesser / Seitenschneider optional
- Schleifpapier (P120 - P400) optional
- Spachtel / Flach-Spachtel (für Reinigung von Löchern/Details) optional
- Feine Pinsel und kleine Schwämme (für Dry-Brushing) optional
- Messschieber (Caliper) – zur Überprüfung von Maßen/Passungen optional
- Heißluftpistole (optional, für PETG-Oberflächen-Glättung) optional
- Laptop/PC für Modellierung und Slicing optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Route/Region auswählen und Höhen-Daten beschaffen
15–45 MinutenGPX-Datei der Wanderroute oder ein Höhen-DEM (SRTM/GeoTIFF) für die gewählte Region beschaffen. Wenn nur eine Region benötigt wird, ein kleines Höhen-DEM (z. B. 2–5 km Breite) exportieren.
- Für Wanderrouten: GPX aus Strava / Komoot / GPS-Gerät exportieren.
- Bei größeren Regionen: Achtet auf Auflösung – zu grobe DEMs führen zu verschwommenem Relief.
- Beachtet Lizenzen der Karten-/Höhendaten (OpenData bevorzugen).
Höhendaten in 3D-Topographie konvertieren
30–60 MinutenImportiere GPX/DEM in QGIS oder GPS Visualizer und exportiere eine Höhenkarte (Heightmap). Alternativ Heightmap in Blender importieren (Displace-Modifier) oder mit speziellen Tools (Terrain2STL, Blender GIS) direkt in ein 3D-Mesh umwandeln.
- Skaliere die Höhe vertikal (vertical exaggeration) um 2–4×, damit Relief auf kleinem Format fühlbar wird.
- Beschneide das Terrain auf die gewünschte Gestaltungsfläche (z. B. 80×100 mm).
- Verwende eine Bodenplatte (Base) als festen Rückgrat des Standes – mindestens 3–5 mm dick.
Phone-Stand-Geometrie und Embossing gestalten
30–75 MinutenErstelle in Blender/Fusion360 die Basisform des Handyhalters (Neigung 60–70° für gute Sicht, Ladelasche/Aussparung unten, Kabelkanal). Füge das 3D-Terrain als erhabene Oberfläche auf der Rückplatte ein. Platziere erhabenen Text (Name) und Koordinaten als Positive-Extrusion auf dem Terrain oder am Rand.
- Text: Mindeststärke 1,2–1,5 mm und Mindesthöhe 0,8–1,0 mm, damit Buchstaben sauber druckbar sind.
- Achte auf minimalen Abstand zwischen Terrain und Text (mind. 1–2 mm) damit Details nicht miteinander verschmelzen.
- Bei Bedarf kann die Topographie nur für die obere Hälfte der Rückplatte verwendet werden und die untere Hälfte flach für den Schriftzug.
Optimierung für 3D-Druck & Export
10–20 MinutenPrüfe Wandstärken, Overhangs und füge Fillet/Rundungen an Kanten hinzu. Vereine Teile zu einem Volumenkörper, überprüfe auf Manifold-Probleme und exportiere als STL.
- Druckbar machen: flache Druckfläche auf die Rückseite legen, damit die Topographie nach oben zeigt – so braucht es meist keine Stützen.
- Verwende 'Mesh-Analyse' oder 'Print-Repair' (Netfabb / Blender) um Fehler zu beseitigen.
Slicing – Druckeinstellungen (PLA / PETG)
10–20 Minuten (plus Druckzeit)Importiere STL in Cura/PrusaSlicer. Empfohlene Einstellungen: Layer-Height 0,16–0,2 mm; Wandstärke 2× Düsen-Diameter (z. B. 0,8–1,2 mm); Infill 15–30 % (Grid oder Gyroid); Druckgeschwindigkeit 40–50 mm/s; Temperatur PLA 200–210 °C / PETG 230–250 °C; Bett 50–70 °C (PETG 70–80 °C). Supports meist nicht nötig, wenn die Fläche plan auf dem Bett liegt.
- Bei sehr feinen Reliefdetails Layer-Height auf 0,12–0,14 mm reduzieren.
- PETG kann an der Buildplate stärker haften – Rand/Klebeband als Haftverstärker nutzen.
- Einen Brim (3–5 mm) verwenden, um gute Haftung zu gewährleisten.
Starte den Druck. Für ein Stand-Modell in ~80x100x60 mm ist mit ca. 1,5–3,5 Stunden Druckzeit zu rechnen (je nach Layerhöhe und Infill).
- Beobachte die ersten 5–10 Minuten für Haftung und erste Schichten-Konsistenz.
- Bei langen Druckzeiten: deaktivieren von Lüfter-Peaks vermeiden (gleichmäßige Kühlung sorgt für saubere Details).
Nachbearbeitung – Entfernen, Schleifen, Reinigen
20–40 MinutenEntferne Brim/Support mit Seitenschneider/Cutter. Schleife grobe Ränder P120–P220, anschließendes Feinschleifen P320–P400. Reinige Staub und bereite Oberfläche für Bemalung vor.
- Feine Details an der Topographie nicht zu stark schleifen – lieber punktuell arbeiten.
- Eine Heißluftpistole leicht über die Oberfläche ziehen glättet PETG leicht (Vorsicht: nicht überhitzen).
Farbgebung & Finish
20–30 Minuten (ohne Trocknungszeiten)Dry-Brushing oder gezielte Farbe auf Höhenkanten auftragen, um das Relief hervorzuheben. Abschließend mit matter Klarlack (ein bis zwei Sprühstöße) versiegeln. Klebe Gummifüße auf die Unterseite.
- Beim Dry-Brushing wenig Farbe auf den Pinsel geben und nur die Kanten berühren.
- Klarlack in gut belüftetem Raum und dünne Schichten sprühen.
- Falls MagSafe oder Ladeöffnung integriert ist: vor dem Versiegeln testen, ob alles passt.
Qualitätskontrolle & Verpackung
10–15 MinutenFunktionstest mit einem Smartphone (Sitz, Neigung, Kabelführung). Verpacke das Produkt mit einem beiliegenden Pflegehinweis (Temperatur, Reinigung).
- Kundeninfo beifügen: kurze Anleitung (z. B. 'kein heißes Auto lagern') und Info zur Region/Route.
- Fotos für Shop/Präsentation aus gutem Winkel (Seiten- und Topo-Detail).
Markt & Machbarkeit
45,00 € (personalisierte Einzelanfertigung)
ca. 3,40 € (Filament, Farbe, Füße, Verpackung, Strom anteilig)
ca. 12,00 € (bei Annahme von 1,5 h verrechneter Arbeitszeit à 20 €/h -> Arbeitskosten 30 €; Verkaufspreis 45 € → 45 − 3,4 − 30 = 11,6 € ≈ 12 €)
27%3–5 Stunden (einmalige Einrichtung pro Kunde: Route-Aufbereitung + Modellierung 1–2 Stunden; Folgeaufträge kürzer)
Nein
Mittel
Mittel
