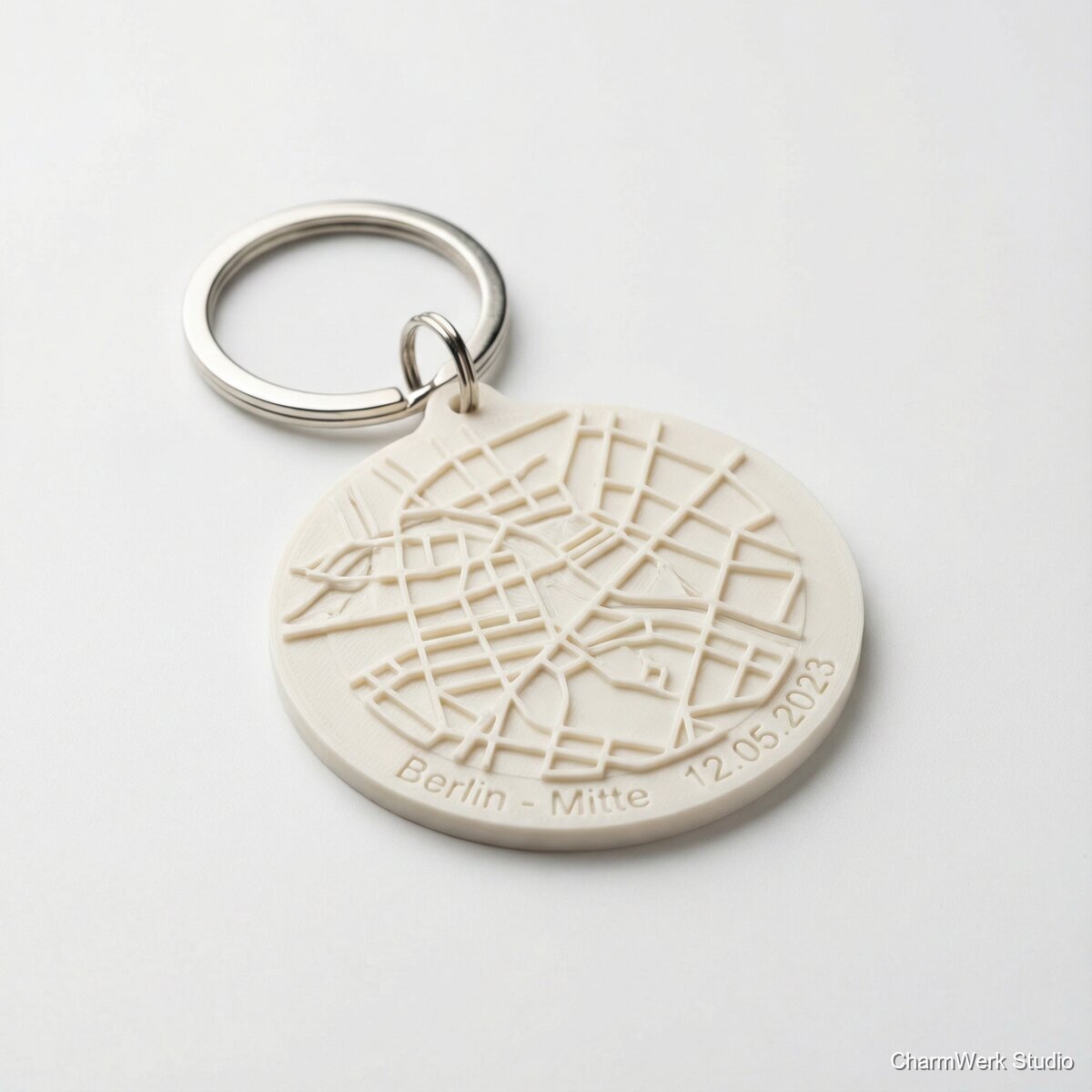

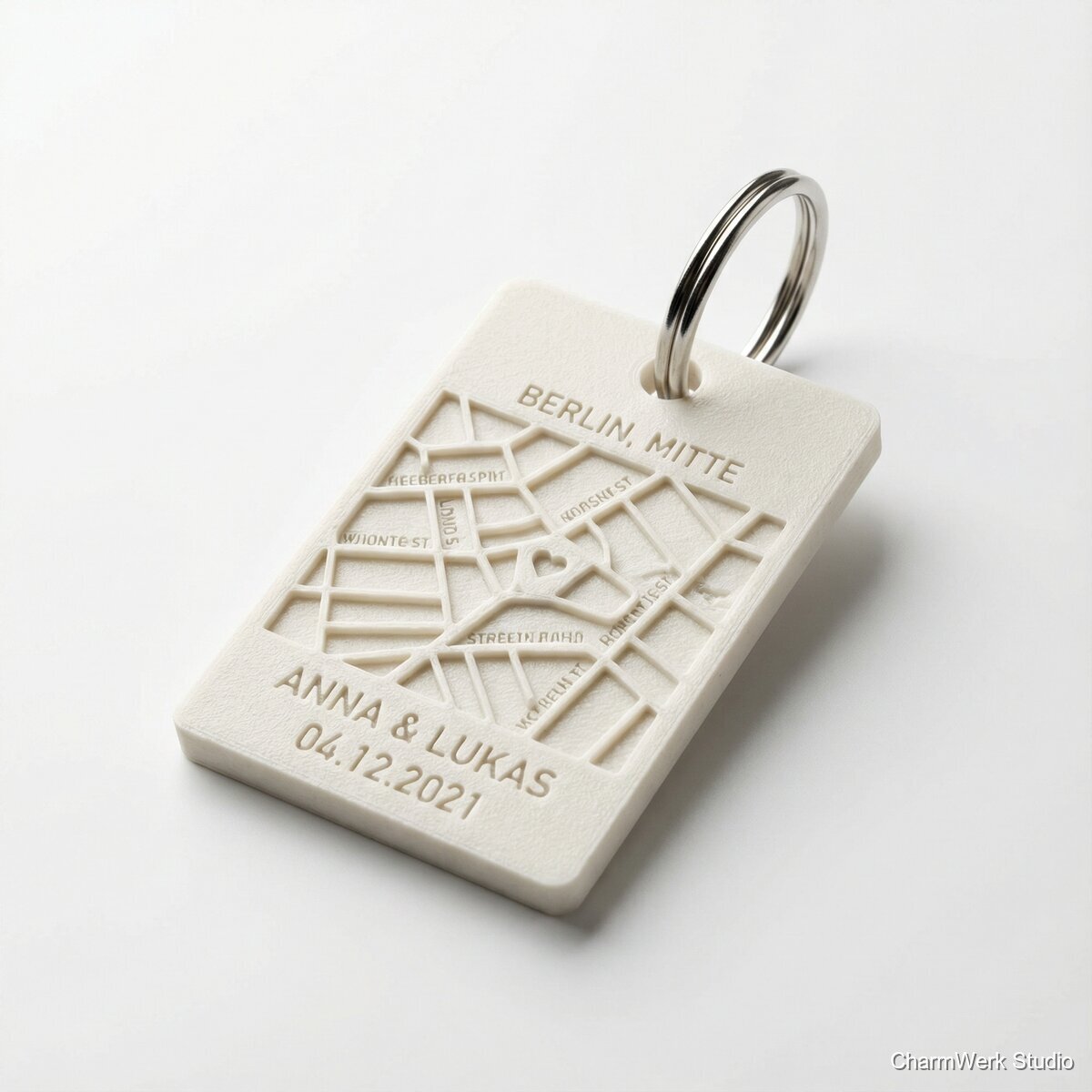

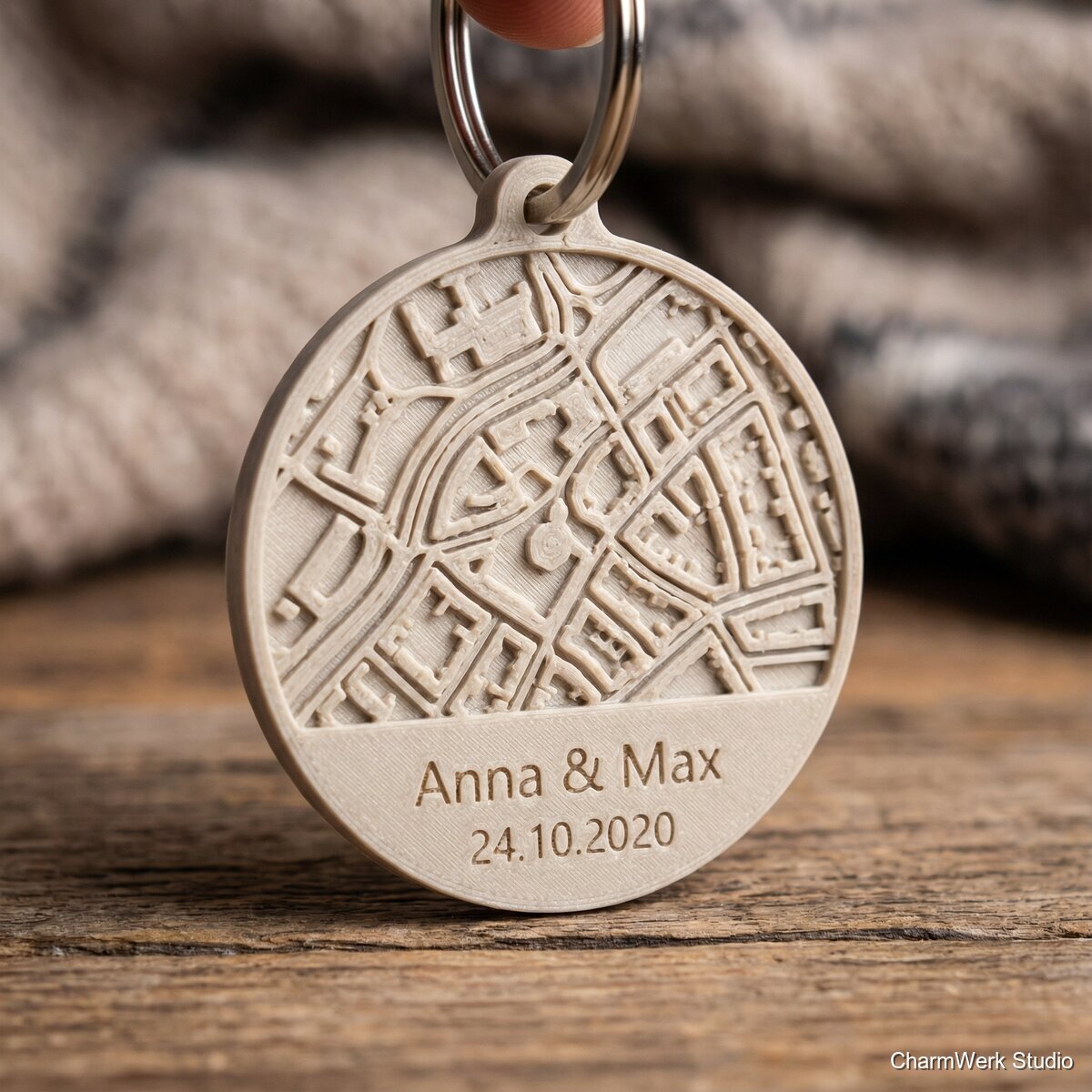

Personalisierter Stadtplan-Schlüsselanhänger als Relief
Ein kleiner 3D-gedruckter Schlüsselanhänger mit erhabenen Straßen des Lieblingsviertels (erstes Date, Heimatstadt, Urlaubsort). Mit Name und Datum als feine Prägung wird daraus ein täglicher, emotionaler Begleiter am Schlüsselbund.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
PLA Filament 1.75 mm (Markenqualität) oder PETG
ca. 8–12 g pro Anhänger (inkl. Skirt/Prime)
0,20–0,45 €
Schlüsselring (Edelstahl), 25 mm
1 Stück
0,10–0,35 €
Optional: kleiner Spaltring-Verbinder/Kettchen (falls Öse entkoppelt werden soll)
1 Stück
0,05–0,20 €
Optional: Klarlack (Acryl, seidenmatt)
1–2 Sprühstöße (umgelegt)
0,10–0,25 €
Optional: Acrylfarbe/Patina-Wash für Kontrast
sehr geringe Menge
0,05–0,15 €
Benötigte Werkzeuge
- FDM-3D-Drucker (0,4 mm Düse empfohlen) + Slicer (PrusaSlicer/Cura/Bambu Studio) - ideal mit Filamentwechsel-Funktion (Pause) oder AMS/MMU optional.
- Seitenschneider/Entgrater/Skalpell (zum Entfernen von Skirt/Strings)
- Feile oder Schleifpapier (400/600/800) optional
- Pinzette (für feine Fäden/Supportreste) optional
- Optional: Sekundenkleber (Gel) falls Öse separat gedruckt/gesetzt wird optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Kartenausschnitt wählen & Daten vorbereiten
15–25 minWähle den exakten Ort (Google Maps/OSM). Für saubere, druckbare Geometrie empfiehlt sich OpenStreetMap (OSM) als Quelle. Lege einen Ausschnitt fest (z.B. 500–900 m Breite), der die relevanten Straßen/Plätze enthält. Exportiere als Vektor (SVG) oder nutze Tools wie: Overpass Turbo (OSM) → Export, oder Webseiten wie map2stl/OSM2World (je nach Workflow).
- Nicht zu großer Ausschnitt: Zu viele Straßendetails werden bei 45 mm sonst unlesbar.
- Lieber klare Hauptstraßen + 1–2 Landmarken (Fluss, Parkumriss) als Mikrogassen.
- Wenn das Motiv emotional ist: markiere den Punkt (erstes Date) mit einem kleinen Pin/Herz, statt winziger Straßenname.
Vektordaten bereinigen (für druckbares Relief)
15–30 minÖffne das SVG in Inkscape/Illustrator. Entferne unnötige Layer (Gebäudeflächen, POIs), behalte Straßenlinien und ggf. Wasser/Grünflächen als Flächen. Setze eine Mindestlinienbreite: Straßen als Umriss/Stroke später zu Flächen umwandeln. Ziel: Straßen als geschlossene Flächen, die extrudierbar sind.
- Mindestbreite für Straßen-Relief bei 0,4 mm Düse: 0,8–1,2 mm (≈ 2–3 Linienbreiten).
- Nutze in Inkscape: Pfad → Kontur in Pfad, dann vereinigen/vereinfachen.
- Vermeide zu enge Abstände: Wenn zwei Straßen <0,5 mm auseinanderliegen, verschmelzen sie optisch. Lieber vereinfachen.
3D-Modell erstellen (Basis + Relief + Text)
20–35 minImportiere das bereinigte SVG in CAD (Fusion 360, FreeCAD, Tinkercad). Erstelle eine Grundplatte (45x28 mm, 3.4 mm dick, Kantenradius 2–3 mm). Extrudiere Straßen als positives Relief (0,7 mm). Platziere Name/Datum als Prägung (0,4 mm) oder als Gravur (-0,3 mm) an einer ruhigen Fläche (z.B. unterer Rand). Erstelle eine integrierte Öse: innen Ø 5 mm, außen Ø 9–10 mm, mit großzügigem Übergang (Fillet) zur Basis.
- Prägung wirkt hochwertiger als flache Gravur, braucht aber saubere Top-Layer.
- Textgröße: min. 4,5–5,5 pt (je nach Font). Strichstärken nicht zu dünn.
- Für Haltbarkeit: Öse nicht als dünnen Steg – besser als massiven Ring mit Fillet.
Slicing-Einstellungen (robust + detailreich)
10–15 minSlicen mit Fokus auf Detail: Layerhöhe 0,16 mm (oder 0,12 mm für sehr feine Schrift). 3–4 Perimeter, Top/Bottom je 5–6 Layer, Infill 20–30% (Gyroid/Grid). Druckausrichtung: flach auf dem Bett. Supports meist nicht nötig. Aktivere "Ironing" optional für glatte Oberseite, wenn Text als Prägung nicht zu flach ist.
- Wenn Straßen/Schrift zweifarbig werden sollen: Filamentwechsel bei Beginn des Reliefs (nach ca. 3,4 mm) einplanen.
- PETG: weniger Lüfter (30–50%), sonst schlechter Layerverbund an dünnen Details.
- Z-Hop und Retract sauber einstellen, um Stringing in der Öse zu minimieren.
3D-Druck
40–75 minDruck starten. Bei 0,16 mm Layer und 45x28 mm liegt die reine Druckzeit typischerweise bei 35–70 Minuten (je nach Drucker/Speed). Filamentwechsel (Pause) falls zweifarbig: exakt am Layerwechsel ausführen.
- Vorher Betthaftung prüfen: Bei kleinen Teilen hilft ein 3–5 mm Brim (vor allem PETG).
- Wenn die Öse als Schwachpunkt gilt: Drucktemperatur leicht erhöhen (+5–10 °C) für besseren Layerverbund.
Nachbearbeitung & Montage
10–20 min (plus Trocknung Lack 30–60 min)Skirt/Brim entfernen, Kanten leicht entgraten. Optional schleifen (nur Kanten, nicht Relief zerstören). Optional Klarlack dünn auftragen. Schlüsselring durch die Öse führen (oder via Zwischenkettchen, damit der Anhänger weniger an der Öse hebelt).
- Für schnellen Kontrast: dunkles Wash (Acryl + Wasser) in Vertiefungen, dann Oberfläche abwischen.
- Wenn Text schlecht lesbar: nächstes Mal Text als Gravur (negativ) und mit Wash hervorheben.
- Öse testen: kräftig ziehen/verdrehen, bevor du es verschenkst.
Markt & Machbarkeit
18–29 € (einfarbig) / 22–35 € (zweifarbig oder mit Patina-Finish). Setpreise für Paare: 38–55 €.
0,30–1,20 € (variabel durch Finish/Zweifarbdruck)
Ca. 16–30 € pro Stück (bei Verkauf 22–29 € und angesetzter Maker-Zeit).
75%Erstdesign: 60–120 min (inkl. Karte aufbereiten). Wiederholungen (nur Name/Datum ändern): 25–45 min + Druckzeit 40–75 min.
Nein
Mittel
Mittel
