3D-Inlay-Bild „Koordinaten-Herz“ aus Holzlagen

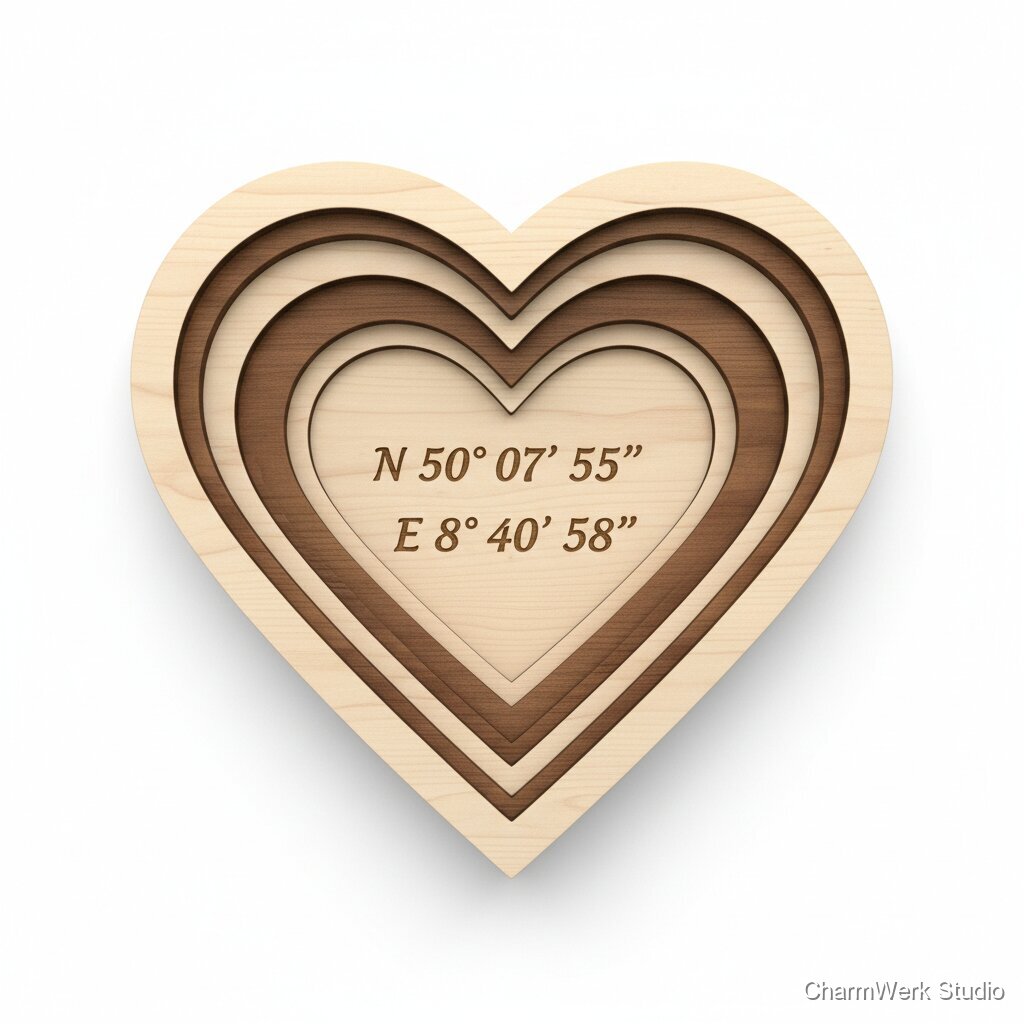

Mehrlagiges Wandbild mit gefrästem Herz-Inlay, in das Koordinaten eines besonderen Ortes eingepasst sind. Durch Höhenunterschiede entsteht ein hochwertiger 3D-Effekt wie in einer Galerie.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex 4 mm (Zuschchnitt, 30×30 cm) × 6 Lagen
6 Stück 30×30 cm
48,00 € (≈ 8,00 € / Lage)
Nussbaum-Furnier (Walnut veneer), 300×300 mm
1 Blatt
15,00 €
Holzleim (PVA), 250 ml
1 Flasche
5,00 €
Dänisches Öl (oder Tung-Öl), 250 ml
1 Flasche
10,00 €
Schleifpapier (Körnungen 120 / 180 / 240), Set
1 Set
6,00 €
Doppelseitiges Furnier-Klebeband (25 mm)
1 Rolle
4,00 €
Holzdübel / Positionier-Pins (kleine Packung)
1 Packung
3,00 €
Holzspachtel / Füller (kleine Tube)
1 Tube
4,00 €
Aufhängung (Z-Hanger oder Bildaufhänger)
1 Set
3,00 €
Verpackung/Versandmaterial (Karton, Füllmaterial)
1 Set
6,00 €
Benötigte Werkzeuge
- CNC-Fräse (Tisch/CNC Router) mit Vakuumtisch oder Fixierleisten optional
- Endfräser-Satz für CNC: 1 mm, 2 mm, & 6 mm zylindrisch (HSS/Carbide) optional
- Tischkreissäge oder Kappsäge (Zuschneiden der Platten) optional
- Bandsäge oder Feinsäge (feine Ausklinkungen) optional
- Exzenterschleifer / Schleifklotz optional
- Feine Stecknadeln / Positionierklammern / Schraubzwingen (mehrere Größen) optional
- Frästisch / Spannvorrichtung / Dovetail- oder Register-Pins für exakte Ausrichtung optional
- Bohrmaschine / Handbohrer (für Dübellöcher oder Führungsstifte) optional
- Feine Hobel oder Kantenhobel (optional) optional
- Stahlwinkel, Schieblehre, Lineal, Bleistift, Abdeckband optional
- Persönliche Schutzausrüstung: Gehörschutz, Schutzbrille, Atemschutzmaske optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & CAD-Aufbau
45–60 MinutenKoordinaten des besonderen Ortes festlegen (z. B. Dezimalgrad). Layout in einem CAD-Programm (Fusion 360, VCarve, Aspire) anlegen: Herzform, Platz für Koordinaten-Text, Ebenen-Aufteilung für mehrere Schichten. Plane, welche Schichten Material abtragen und welche als Inlay eingesetzt werden.
- Text als Vektoren anlegen; für saubere Fräs-Kanten eine Schrift mit einfachen Konturen verwenden (z. B. Futura, Helvetica).
- Erstelle zunächst eine 1:1 Papierprobe (Print & Cut), um die Proportionen an der Wand zu prüfen.
Material zuschneiden & Lagen markieren
30–45 MinutenAlle 6 Birke-Platten auf Endmaß (30×30 cm) zuschneiden. Auf jeder Lage die Mitte und Referenzpunkte markieren — wichtig für späteres Passsystem (Dübel oder Pins).
- Mit einem Anschlag auf der Tischkreissäge exakt schneiden; saubere Kanten reduzieren Schleifaufwand.
- Markierungen mit einem nicht-permanenten Stift machen, der sich leicht entfernen lässt.
CNC-Programme & Werkzeugweg
30–45 MinutenDie Fräsbahnen vorbereiten: Für die Lagen, die die Herz-Negativform tragen, Taschenfräsungen (Pocket) planen. Bestimme Frästiefe pro Lage (z. B. 2 mm pro Lage) so, dass nach Zusammenleimen ein sauberes Relief entsteht. Toolpath simulieren (Depth per pass, Schnittgeschwindigkeit).
- Erstelle Testfräsungen in Restholz für die verwendeten Fräser, um Vorschub/Drehzahl zu optimieren.
- Verwende kleine Aufmaß-Übergänge (Tabs), damit die Teile nicht ausbrechen.
CNC-Fräsen der Lagen (Pocketing & Kontur)
60–120 Minuten (abhängig von CNC-Geschwindigkeit und Anzahl der Durchgänge)Jede Lage einzeln fräsen: bei den Lagen, die die Herztasche aufnehmen, die Taschenfräsungen ausführen; bei Lagen, die das Herz darstellen, die Kontur fräsen. Für feine Details (Koordinaten) mit 1–2 mm Fräsern arbeiten.
- Spannung: Nutze Vakuum oder ausreichend Zwingen; vermeide Vibrationen.
- Arbeite in mehreren flachen Durchgängen (z. B. 0,8–1,5 mm pro Pass), um Ausriss zu vermeiden.
- Beschrifte jede Lage, damit die ursprüngliche Reihenfolge beim Zusammenleimen klar ist.
Herz-Inlay vorbereiten (Furnier & Kontrastholz)
45–60 MinutenDas Inlay (Herzform mit eingepassten Koordinaten) aus Nussbaum-Furnier auf eine 4 mm Trägerlage aufbringen oder aus einer eingefärbten Birke-Lage fräsen. Kanten stoßen und fein nachschleifen.
- Furnier mit Doppelklebeband vorspannen und anschliessend mit Kontakt-Kleber oder speziellen Furnierleim fixieren.
- Feine Details (Koordinaten) zunächst mit 1 mm Fräser testen — bei zu filigranen Formen evtl. etwas größer wählen.
Trockenprobe & Feinabstimmung
20–30 MinutenAlle Lagen ohne Leim zusammensetzen und prüfen: Passgenauigkeit der Taschen, Ebenheit der Kanten, Sitz des Herzens. Anpassungen am Sitz bzw. leichte Nachfräsungen vornehmen.
- Verwende Positionier-Pins/Dübel beim Anlegen, um sicher die Ausrichtung zu kontrollieren.
- Wenn Lücken sichtbar sind: kleine Anpassungen per Flachfeile oder Schmirgelpapier durchführen.
Endgültiges Verleimen (Glue-up)
60–90 Minuten (aktives Verleimen + Spannzeit). Endgültige Aushärtung: mindestens 12 Stunden, besser über Nacht.Lagen mit PVA-Leim einstreichen, Positionier-Pins einsetzen und mit Schraubzwingen gleichmäßig verspannen. Öffnungen für Luft entlüften und überschüssigen Leim sofort entfernen.
- Nicht zu viel Leim verwenden — dünne Leimfuge ist stabiler.
- Mit einem feuchten Tuch überschüssigen Leim entfernen bevor er trocknet.
- Während des Verleimens ständig prüfen, dass die Lagen nicht verrutschen.
Schleifen & Nachbearbeitung
30–45 MinutenNach Aushärtung grob mit 120 Körnung schleifen, dann 180 → 240 auslaufen lassen. Ecken brechen, Kanten entgraten, Spachtelstellen füllen und erneut fein schleifen.
- Mit dem Exzenterschleifer gleichmäßig arbeiten, Handkanten zuletzt per Hand nachschleifen.
- Pinselstreichprobe des Öls an einer unauffälligen Stelle durchführen (Farbtonprüfung).
Finish & Montage
30–45 Minuten (plus kurze Trocknungszeiten zwischen Ölschichten)Dänisches Öl auftragen (2–3 dünne Schichten, Zwischenschliff mit 240), zum Schluss Bienenwachs polieren. Aufhängung anbringen und Verpacken.
- Öl dünn auftragen und überschüssiges Öl nach 10–15 Minuten abwischen.
- Zum Versenden gut polstern und das Herz-Inlay vor Druck schützen.
Markt & Machbarkeit
420,00 € (personalisierte Galerie-Qualität, 30×30 cm mit Nussbaum-Inlay)
≈ 105,00 €
145,00 € (Verkaufspreis 420 € minus Materialkosten 105 € und angenommene Arbeitskosten 180 € für 6 Std. à 30 €/Std. = 275 € Gesamtkosten; Marge = 420 − 275 = 145 €)
34%Aktiv 5–8 Stunden; mit Aushärtung/Trocknung insgesamt 1–2 Tage
Nein
Mittel
Mittel
