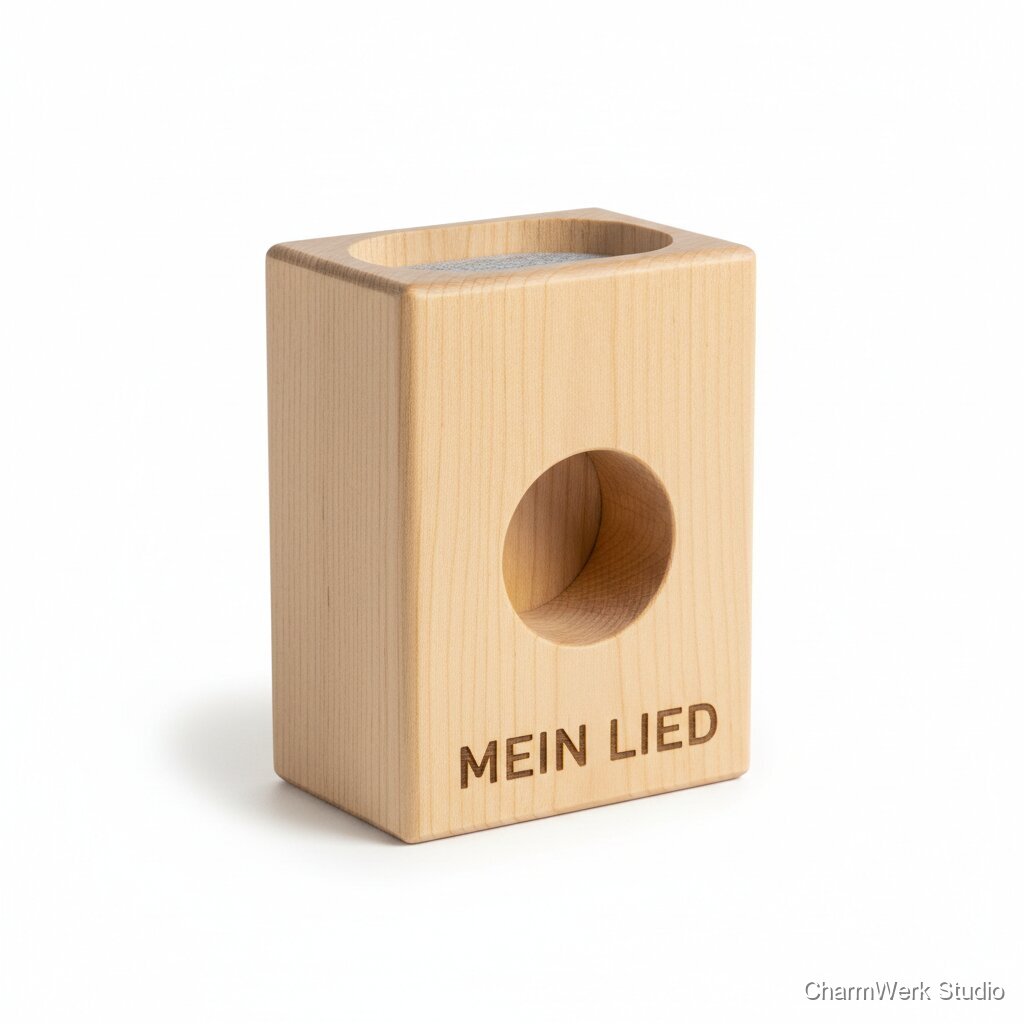

CNC-gefräste Klangbox für Smartphone-Lautsprecher
Eine passive Soundbox aus Holz verstärkt den Handyklang ohne Technik – einfach einstecken und genießen. Mit gefrästem Namen oder Lieblingssong-Titel wird sie zum persönlichen Begleiter für Küche, Bad oder Büro.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzblock Buche/Ahorn/Nussbaum, ca. 200 x 80 x 70 mm (0,00112 m³)
1 Stück
Buche/Ahorn: 6–12 €; Nussbaum: 15–28 €
Filzplatte selbstklebend 1,5–2 mm (schwarz/grau)
ca. 200 x 100 mm
2–4 €
Holzöl (Hartöl oder Hartwachsöl)
ca. 15–30 ml Verbrauch
0,80–2,50 € (anteilig)
Schleifpapier (Korn 120/180/240/320)
je 1–2 Bögen
1–3 € (anteilig)
Optional: Holzspachtel oder Wachs zum Poren-/Fehlstellen füllen
kleine Menge
1–3 € (anteilig)
Optional: Acrylfarbe/Harz zum Farbauslegen der Schrift
kleine Menge
1–4 € (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (z.B. 3018/6040 oder Werkstatt-CNC) mit Spannmitteln/Opferplatte und Nullpunkt-Taster optional
- Fräser: 6 mm Schrupp (2-Schneider), 3 mm Schlicht, 1–2 mm V-Bit 60°/90° oder Kugelfräser für Relief
- Staubabsaugung/Späneabsaugung + Schutzbrille/Gehörschutz
- Schleifklotz oder Exzenterschleifer
- Entgrater/Kantenhobel oder Senker für leichte Fase optional
- Pinsel/Lappen (fusselfrei) fürs Ölen
- Stahllineal/Schieblehre (Slot an Smartphone anpassen)
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Smartphone vermessen & Design festlegen
15–25 minMiss die Breite des Smartphones (mit Hülle!) und die Dicke. Plane den Einsteck-Slot so, dass das Handy stabil steht, aber nicht klemmt. Praxismaß Slotbreite: Gerätebreite + 1,0–1,5 mm Spiel. Slot-Tiefe: 12–18 mm. Slot-Breite (Spalt): Geräte-Dicke + 0,8–1,2 mm. Plane außerdem den Schallkanal: vom Slot zum Front-Horn/Port. Bewährt: Kanalquerschnitt ca. 18–25 mm Höhe x 18–25 mm Breite, sanfte Radien statt harter 90°-Ecken.
- Bei mehreren Handytypen: Slot auf ‚mit Hülle‘ auslegen und ggf. dünne Filzstreifen als Spacer beilegen.
- Ein Lade-Kabelkanal (z.B. 12 x 8 mm) nach hinten/unten erhöht Alltagstauglichkeit deutlich.
Holz vorbereiten (Zuschnitt & Planfläche)
15–25 minSäge den Block grob zu (mit etwas Übermaß). Sorge für eine plane Unterseite (Abrichten/Schleifen), damit das Werkstück sicher gespannt werden kann. Markiere Maserungsrichtung: Frontfläche idealerweise mit schöner Maserung, Slot quer zur Faser vermeiden, wenn möglich (Rissrisiko).
- Wenn du verleimst: Leimfuge so legen, dass sie optisch ruhig wirkt (oder als Design-Feature nutzen).
- Nussbaum/Ahorn zeigen nach Öl starkes ‚Pop‘ – vorher an Reststück testen.
CNC Setup: Nullpunkt, Spannmittel, Job-Simulation
15–30 minWerkstück auf Opferplatte spannen (z.B. Schraubzwingen/Spannpratzen). Nullpunkt oben links oder Werkstückmitte setzen. CAM-Setup: erst Taschen (Slot/Kanäle), dann Kontur, dann Gravur/Relief. Vorab Simulation und ‚Air-Cut‘ durchführen.
- Bei kleinen Werkstücken: zusätzliche Anschläge (2-seitig) verhindern Verrutschen.
- Staubabsaugung früh aktivieren – feine Holzspäne beeinflussen Passungen.
Fräsen: Slot für Smartphone
25–45 minFräse den Slot als Tasche mit 3–6 mm Fräser. Für saubere Kanten: Schruppen mit 0,8–1,2 mm Zustellung, dann Schlichtgang 0,2–0,4 mm seitlich. Tiefe 12–18 mm. Optional unten im Slot eine kleine Phase/Radius (0,5–1 mm), damit das Handy leichter einsetzt.
- Passung lieber minimal zu eng planen und anschließend mit Schlichtgang/Schleifpapier final anpassen.
- Bei Ausrissgefahr: Frässtrategie ‚climb milling‘ testen, aber auf sicheren Halt achten.
Fräsen: Schallkanal & Front-Port (Horn)
25–45 minFräse einen internen Kanal vom Slot nach vorne (oder seitlich), der den Smartphone-Lautsprecherbereich ‚einsammelt‘. Häufig sitzt der Lautsprecher unten: Plane im Slotboden eine Öffnung (z.B. 18 x 10 mm), die in den Kanal führt. Front-Port: entweder ein breiter Schlitz (z.B. 120 x 12 mm) oder zwei runde Ports (z.B. Ø18–22 mm). Innenradien großzügig (R=6–10 mm) verbessern Strömung und reduzieren ‚Pfeifen‘.
- Ziel ist Volumen + sanfte Führung: zu enge Kanäle klingen nasal; zu große verlieren Verstärkung.
- Zwei Ports wirken oft ausgewogener als ein sehr schmaler Schlitz.
Personalisierung fräsen/gravieren
15–30 minName oder Songtitel als V-Carve oder Relief auf Front/Oberseite fräsen. Richtwert: Schriftgröße 12–22 mm Höhe, Frästiefe 0,6–1,5 mm (je nach Holz und Schrift). Bei sehr filigraner Schrift lieber lasergravieren (falls vorhanden) statt zu klein zu fräsen.
- Bei V-Carve: Materialbibliothek/Toolwinkel korrekt im CAM einstellen, sonst werden Strichstärken ungleichmäßig.
- Optional Farbauslage: nach dem Ölen eher schwierig – besser vor dem finalen Ölgang auslegen und dann versiegeln.
Außenkontur, Kanten, Entgraten
15–25 minKontur fräsen (falls du eine organische Form möchtest) oder Blockform belassen. Kanten leicht fasen oder runden (0,5–2 mm), damit es hochwertig wirkt und weniger stoßempfindlich ist. Grate entfernen, Innenkanten am Port ebenfalls glätten.
- Eine leichte Rundung am Front-Port fühlt sich hochwertig an und reduziert Strömungsgeräusche.
- Wenn du nur schleifst statt fräst: Kanten gleichmäßig mit Schleifklotz brechen.
Schleifen (Finish-Vorbereitung)
25–40 minSchleifen in Stufen: 120 → 180 → 240 (optional 320 bei Ahorn). Innenkanäle soweit erreichbar glätten (Finger-Schleifstreifen). Staub gründlich entfernen (Absaugen + Mikrofasertuch).
- Mit angefeuchtetem Tuch ‚wässern‘, trocknen lassen, dann mit 240 nachschleifen – reduziert späteres Aufrauen.
- Nicht zu glatt im Slot: bei 240 ist guter Kompromiss aus Haptik und Halt.
Ölen & Trocknen
20–30 min aktiv + TrockenzeitDünn ölen (Lappen), 10–15 min einziehen lassen, Überschuss abnehmen. 1–2 Schichten je nach Öl, mit Zwischenschliff (320) optional. Aushärtung je nach Produkt 12–24 h (benutzbar oft früher, volle Härte später).
- Im Slot nur sehr dünn ölen, sonst kann es am Handy abfärben.
- Bei Nussbaum wirkt Hartwachsöl besonders edel, bei Buche/Ahorn bringt Hartöl natürliche Helligkeit.
Filz anbringen & Endkontrolle
10–15 minFilzstreifen oder -fläche auf die Unterseite kleben (rutschfest, schützt Möbel). Optional kleine Filzstreifen im Slot als Kratzschutz (nicht zu dick, sonst wackelt das Handy). Funktionstest: Handy einstecken, Audio prüfen, ggf. Portkanten nacharbeiten.
- Selbstklebenden Filz erst nach vollständiger Öl-Trocknung anbringen, sonst hält er schlecht.
- Wenn der Klang ‚pfeift‘: Portkanten stärker runden und Kanalübergänge glätten.
