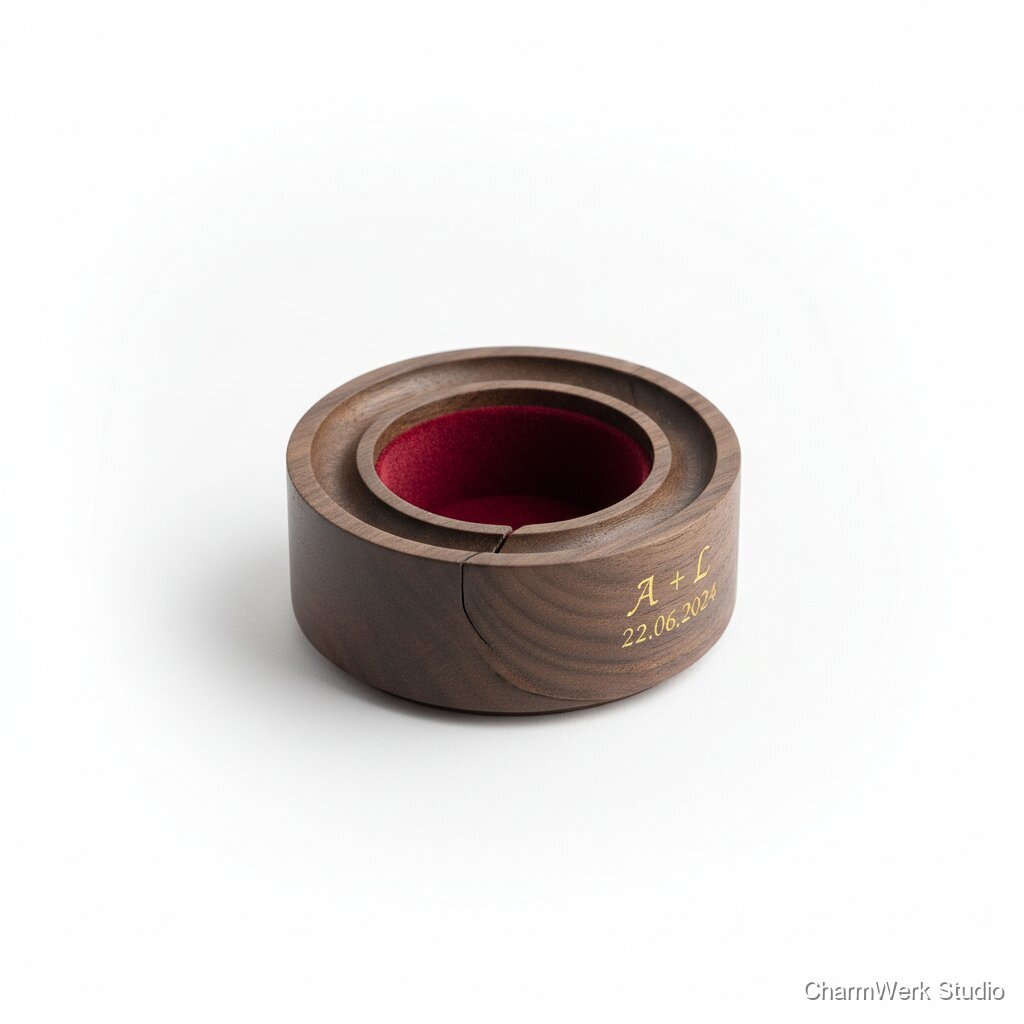

CNC-gefräste Ringbox mit Drehdeckel
Eine kleine Schmuckbox, deren Deckel sich über eine gefräste Drehführung sanft öffnen lässt – wie ein kleiner Moment Spannung vor dem „Ja“. Innen mit Samt, außen mit Initialen oder Datum als feines Detail.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Nussbaum-Massivholz (Platte/Abschnitt) ca. 120 x 120 x 30 mm
1 Stück
€15–25
Feinsamt (Stoff, 20 x 20 cm)
1 Stück (Reserve für Zuschnitt)
€3–6
Messing- oder PTFE-Ring / Lagerbuchse (optional, Ø innen 36 mm, Wandstärke 0.8–1.5 mm)
1
€2–6
Holzöl (TopOil / Rubio) -- anteiliger Verbrauch
ca. 10–20 ml
anteilig €3–8
Holzleim (Ponal o. ä.)
kleine Tube / 50 ml
anteilig €1–3
Schleifpapier Sortiment (120/180/240/320)
einige Bögen
anteilig €2–5
Feine Schaumstoff- oder Filzpolster für Innenhalter
Stück/Schlitz
€1–3
Kleinmaterial (Masking Tape, Klebepunkte, Tesa, Microspachtel)
diverse
€1–3
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, X-Carve, ShopBot oder kleiner 3‑Achser) optional
- CAM-Software (Fusion 360 / VCarve / Estlcam) für Fräs- und Werkzeugwege optional
- Fräser: 6 mm Stech-/Planfräser (2‑flutig), 2–3 mm Kugel- bzw. Kugelkopffräser für Rundungs- und Oberflächen-Finishing optional
- 60° V-Bit (für feine Gravur wie Initialen) optional
- Klemm-/Spannvorrichtung, Schraubstock, Zwingen optional
- Kleiner Handhobel, Raspel, Feilen optional
- Exzenterschleifer oder Schleifklotz, Schleifpapier optional
- Feine Schere, Skalpell (für Samtzuschnitt) optional
- Messschieber, Winkel, Bleistift / Markierungswerkzeuge optional
- Lasergravierer (optional für sehr feine / kontrastreiche Initialen) oder V‑Bit auf CNC optional
- Staubabsaugung / Werkstattabsaugung (für sauberen Arbeitsplatz) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & CAD-Modell anlegen
45–75 MinutenMaße festlegen (Außen-Ø, Innenhohlraum, Wandstärken, Deckelhöhe) und CAD-Model (z. B. Fusion 360) erstellen: Körper, Deckel, Innenhohlraum, Drehführung/Gleitspur. Entscheiden, ob Drehführung als eng tolerierte Zylindergleitfläche oder mit eingesetzter Buchse (Messing/PTFE) umgesetzt wird. Für Gravur Initialen als Vektorkurve anlegen.
- Innendurchmesser so wählen, dass Ring sicher sitzt (z. B. Ø innerer Polsteraufnahme 16–20 mm für Damen-/Herrengrößen, oder allgemeiner Ø 36 mm für Einsatzring/Polster)
- Für drehbare Führung 0.2–0.5 mm Spalt (je nach Holzfeuchte) einplanen – besser etwas zu eng zur Probe planen und nachschleifen als zu locker
CAM: Werkzeugwege & Simulation
30–60 MinutenRohteil-Nullpunkt setzen, Fräserauswahl definieren (6 mm Planfräser für Taschen und Außenprofil, 2–3 mm Kugelkopf für Finish der Innenkontur, 60° V‑Bit für Gravur). Roughing- und Finishing-Pässe erstellen, Schnittgeschwindigkeit an Material (Nussbaum) anpassen, Vorschub und Tiefenzugaben prüfen. Simulation durchführen, um Kollisionen zu vermeiden.
- Tiefenzugabe beim Roughing 2–3 mm pro Zug vermeiden; lieber mehrere dünne Pässe für sauberes Ergebnis
- Wenn enge Innenradien notwendig sind: kleinere Fräser und Ballnose für die Finalisierung einplanen
Rohteil zuspannen & Nulllage setzen
15–30 MinutenHartholzblock plan schleifen falls notwendig, auf spoilboard kleben oder sauber spannen. Nullpunkt (XY–Z) präzise setzen – Z meist von oben. Schutzmaßnahmen: Staubabsaugung einschalten, Schutzausrüstung tragen.
- Für kleine Teile: doppelseitiges Klebeband + Zwingen auf Spoilboard ist eine sehr sichere Methode
- Markierung auf Holz vor dem Fräsen orientiert an Faserrichtung setzen, um Ausriss zu minimieren
Fräsen: Rohbearbeitung (Taschen + Außenkontur)
45–90 Minuten (je nach Maschine und Fräsern)Roughing-Pass für Innenhohlraum und Außenprofil fahren. Danach kontrollieren, ob genug Material für Finish verbleibt. Bei Verwendung einer Buchse: Position der Ausfräsung exakt fräsen (Bohrung bzw. Aufnahme).
- Roughing mit geringerer Vorschubgeschwindigkeit bei Hartholz wie Nussbaum
- Auf regelmäßige Schneidkanten-Kontrolle der Fräser achten (saubere Schnitte vermeiden Risse)
Fräsen: Feinbearbeitung, Drehführung & Gravur
30–60 MinutenFeinfräsen mit Ballnose/kleinerem Fräser, finalen Pass für die drehende Führung ausführen (evtl. enge Toleranzen). Gravur der Initialen/Datum mit V‑Bit oder Laser durchführen. Zwischendurch Probefit von Deckel und Körper durchführen.
- Für die Drehführung: nach dem Fräsen Probesitz testen und ggf. mit 240er Schleifpapier auf einem Runddorn leicht nachschleifen
- Gravur bevorzugt als zweiter Arbeitsschritt nach Finish, aber vor Ölauftrag; so ist die Gravur klarer (oder Gravur mit Laser nach Öl aufhellt)
Feinschliff & Kanten brechen
30–45 MinutenAlle Flächen von 120 → 240 → 320 schleifen; Kanten leicht fasen (0.3–0.5 mm) brechen. Innenhohlraum mit kleinen Handschleifern/Schleifspitzen säubern.
- Auf natürliche Maserung achten und mit der Faser schleifen
- Innenkanten mit Filz oder kleinen Sandpapierstücken in Rundform bearbeiten, um Kratzer zu vermeiden
Finish: Ölen & Trocknen
Anwendungszeit 15–30 Minuten + Trocknungszeit 4–24 Stunden (nicht in die Fertigungszeit vollständig einzurechnen)Holzöl dünn auftragen (2 Schichten ggf. leicht anschleifen dazwischen mit 320), überschüssiges Öl nach 10–15 Minuten abwischen. Vollständige Durchhärtung je nach Produkt: oberflächentrocken in 4–8 Stunden, Endhärte oft 24–72 Stunden – beachten.
- Bei geöltem Finish die Gravur mit feinem Kontrast-Pigment füllen (z. B. Wachs mit dunklem Pigment) für bessere Lesbarkeit
- Nicht zu viel Öl verwenden – dünne Schichten ergeben besseren, gleichmäßigeren Glanz
Innenpolster / Samt einnieten & Montage
30–45 MinutenFeinsamt zuschneiden, Innenschlitz für Ringhalter formen (polsterndes Schaumstück mit Schlitz) und einkleben. Samt sauber und faltenfrei einlegen, Kanten innen mit Leim fixieren. Deckel aufsetzen, Drehung prüfen, ggf. mit kleinen Unterlegscheiben/Buchse nachjustieren.
- Polster aus dickerem Schaumstoff zuschneiden, Samt darüber ziehen und von innen verkleben – saubere Kanten wichtig
- Wenn Drehverhalten zu rau ist: sehr feines Schleifen + etwas Bienenwachs / Paraffin an Reibfläche
Qualitätskontrolle & Verpackung
15–30 MinutenEndkontrolle: Passgenauigkeit Deckel, Rotation (sanfter, kein Klemmen), Oberfläche (keine Kratzer), Gravur scharf. Elegant verpacken (kleine Geschenkbox, Papierfüllung).
- Eine kurze Gebrauchsanweisung beilegen (Pflegehinweise: kein Wasser, gelegentlich nachölen)
- Fotodokumentation für Produktlisting / Portfolio
Markt & Machbarkeit
€180–€320 (empfohlen: €240 für handgefräste, gravierte Nussbaum-Ringbox)
ca. €30–45
ca. €30 (bei empfohlenem Verkaufspreis €240 und angenommener Arbeitskostenbewertung €30/h × 5.5 h = €165; Rechnung: 240 − 165 − 45 = €30)
13%4–7 Stunden (inkl. Design, CAM, Fräsen, Finish & Montage; Trocknungszeiten extra)
Nein
Hoch
Mittel
