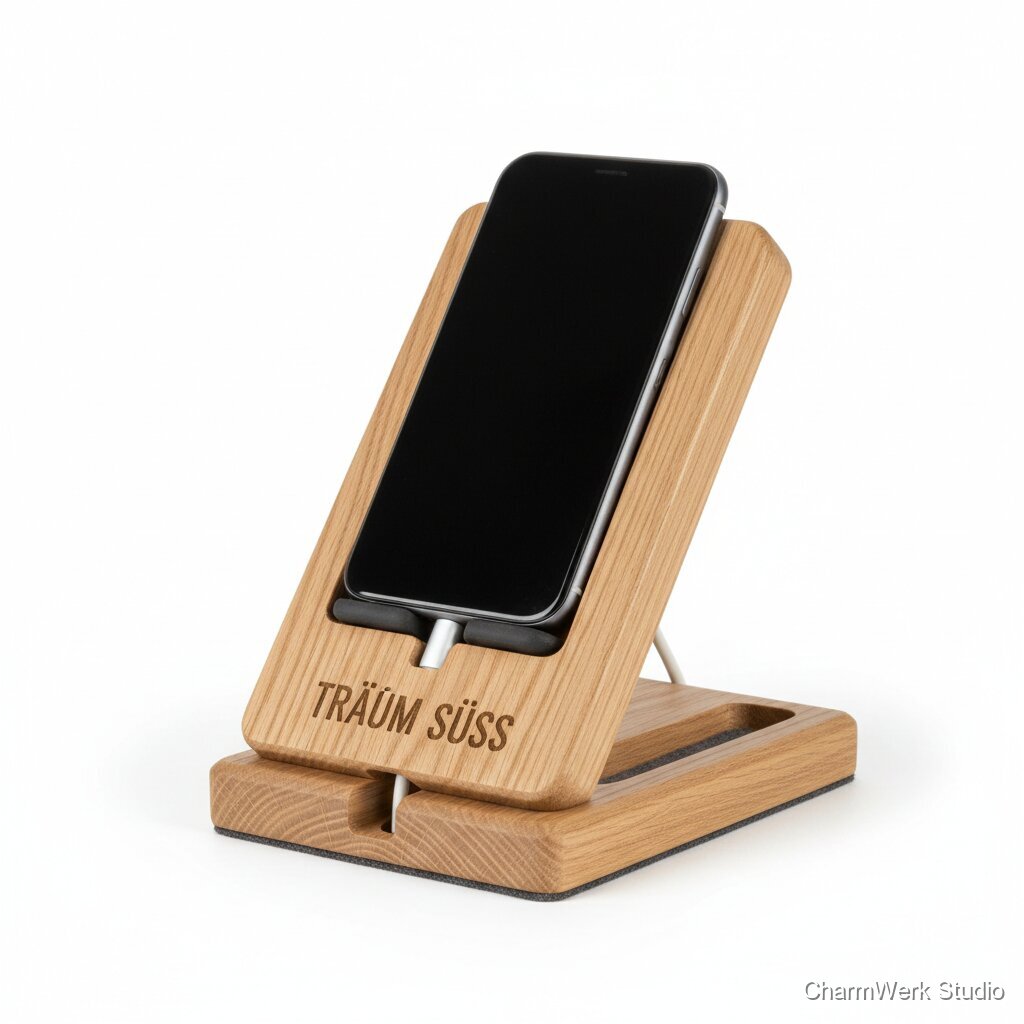

CNC-gefräster Handy-Dock mit Kabelkanal
Ein stabiler Smartphone-Dock aus Massivholz mit gefrästem Kabelkanal, damit das Ladegerät unsichtbar verschwindet. Ideal fürs Nachttischchen – auf Wunsch mit Name oder kurzer Gute-Nacht-Botschaft.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholz-Brett (Eiche oder Esche) zuschneiden auf ca. 140 x 80 x 25 mm
1 Stück
€8–12
Filzgleiter / Filzpolster (selbstklebend)
4 Stück
€1.50–3 (Packung)
Kabeldurchführung / Grommet (optional, Kunststoff oder Messing)
1 Stück
€1–2
Oberflächenöl (Dänisches Öl / Leinöl) 100–250 ml
1 Flasche (genug für mehrere Docks)
€6–12
Schleifpapier-Set (80 / 120 / 240 / 320)
1 Set
€3–6
Verpackung (Kraftbox, kleines Papierkissen)
1
€1–2
Holz-Bleistift / Messpapier / Kleines Holzstück als Anschlag (Verbrauchsmaterial)
verschieden
€1–2
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, X-Carve, Ooznest) oder CNC-Maschine im Makerspace
- 6 mm und 3 mm Schaft-Fräser (2-flutig) für Taschen und Kontur
- V-Bit (60°) oder feiner Kugelfräser für Gravur
- Spannzwingen / Klemmvorrichtung
- Kleiner Pinsel zum Auftragen des Öls, Fusselfreies Tuch
- Staubsauger / Absaugung (für Holzstaub)
- CAD/CAM-Software (Fusion 360, Vectric / Estlcam) + G-Code Sender
- Messschieber / Winkel / Lineal optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Design & Maße festlegen
15–25 MinutenErstelle in CAD (z. B. Fusion 360) ein Basisprofil: Grundplatte 120 x 70 mm, Höhe 25 mm. Frästasche für Kabel: 8–10 mm breit, 8–10 mm tief, führt von rückseitigem Kabelausgang bis zur Mitte. Standnut für Telefon: 12 mm breit, 6–10 mm tief, mit leichtem Winkel (10–15°) zur besseren Lesbarkeit. Wenn gewünscht, Platz für Gravur oben oder vorne einplanen.
- Winkel 10–15° gibt einen guten Kompromiss zwischen Stabilität und Sichtbarkeit.
- Nutbreite so wählen, dass übliches USB-Kabel inkl. Stecker Platz hat (mind. 8–10 mm).
- Für breite Phones oder Hüllen die Nut länger/weiter planen (z. B. 140 x 75 mm).
Material zuschneiden & Einspannen
10–15 MinutenSäge Holzbrett auf Rohmaß (z. B. 140 x 80 x 25 mm), prüfe Faserrichtung. Aufkleben oder festspannen auf CNC-Auflageplatte mit doppelseitigem Tape und/oder Schraubzwingen.
- Holz leicht überdimensionieren, später bündig fräsen für saubere Kanten.
- Verwende Restholz als Hinterlage, um Durchbrüche zu vermeiden.
CNC-Programm einrichten
10–20 MinutenImportiere das Modell in deine CAM-Software, wähle Fräser (6 mm für Taschen & Kontur, V-Bit für Gravur). Definiere Nullpunkt vorne links, setze sichere Frästiefen (Vorschub und Spindeldrehzahl passend zum Holz). Simuliere den Job.
- Für Eiche: moderater Vorschub und hohe Drehzahl; mache einen Testlauf auf Restholz.
- Tiefere Taschen in mehreren Plänen fräsen (z. B. 2 x 4–5 mm), um Ausrisse zu vermeiden.
Fräsen
20–35 Minuten (je nach Fräserwegen und Maschine)Starte den CNC-Job: Taschen für Kabelkanal, Aussparung für Phone, Außenkontur, Gravur (optional). Überwache den Fräsvorgang, Staubabsaugung nutzen.
- Bei Ausrissen am Ende der Kontur langsamer Fräsen oder einen Vektor-Finishing-Pass machen.
- Wenn die Gravur sehr fein ist, lieber mit V-Bit separat in einem langsamen Pass arbeiten.
Entgraten & Schleifen
10–20 MinutenEntferne das Werkstück, entferne Kleberreste. Schleife Kanten (K120 → K240 → K320) und entstaube gründlich.
- Kanten mit Hand abrunden (0.5–1 mm) für angenehmes Gefühl.
- Gravur mit feinem Pinsel vom Staub befreien bevor geölt wird.
Oberfläche ölen & Finish
15–30 Minuten (plus Trocknungszeit; 1–2 Stunden bis grifffest)Trage dünn Öl auf (2 Schichten, Zwischenschliff sehr leicht mit K320). Überschüssiges Öl nach ca. 10–15 Minuten abwischen.
- Dänisches Öl bringt schöne warme Farbe bei Eiche/Esche.
- Für bessere Wasserbeständigkeit nach Ölen mit dünner Schicht Wachs (z. B. Bienenwachs) übergehen.
Anbringen der Filzgleiter & Endmontage
5–10 MinutenGleitschutz anbringen, Grommet einbauen (falls verwendet), Qualitätskontrolle durchführen, verpacken.
- Filzgleiter an gleichmäßigen Positionen anbringen, um Wackeln zu vermeiden.
- Test mit Kabel und Phone: passt alles wackelfrei und der Ladeanschluss ist erreichbar?
Markt & Machbarkeit
Empfohlen: €79–€99 (personalisiert €89–€119). Basis (kein Name): €69–€79; mit Gravur/Individualisierung: €89–€99
ca. €22–28 (Massivholz, Filzgleiter, Öl, Grommet, Verpackung)
ca. €24.50 Gewinn (bei Verkaufspreis €89; Berechnung: Erlös €89 − Material €26 − Arbeitskosten €38 (1,5 h × €25/h) − Overhead/Verpackung €5 = ca. €20)
22%1–2 Stunden (inkl. Design, Fräsen, Finish; exkl. Trocknungszeit des Öls)
Ja
Mittel
Mittel
