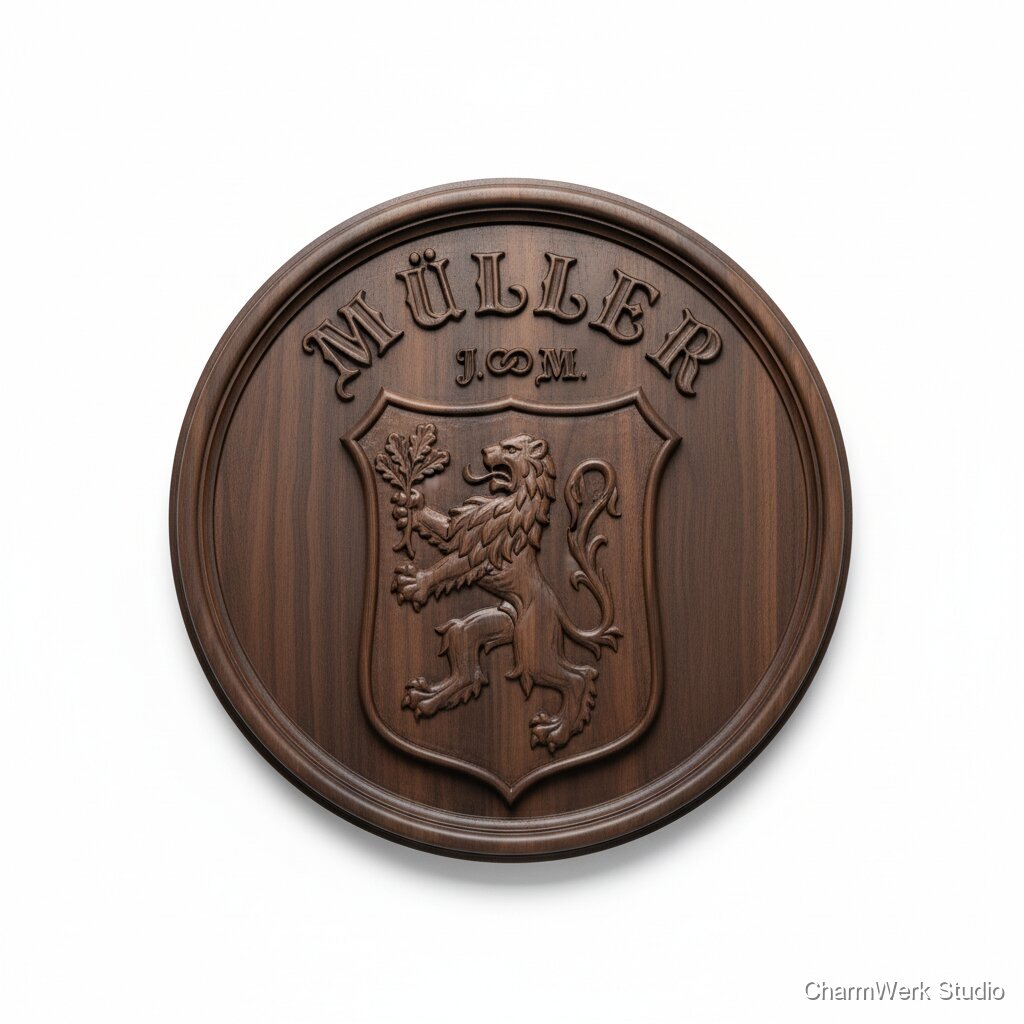

CNC-gefrästes Familienwappen als Wandrelief
Ein edles Holzrelief, das Familienname, Initialen oder ein individuelles Wappensymbol dreidimensional herausarbeitet. Wirkt wie ein kleines Erbstück und macht den Eingangsbereich oder das Wohnzimmer sofort persönlicher.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzplatte Eiche, 300×300×22 mm (alternativ Nussbaum)
1 Stück
Eiche: €25–45; Nussbaum: €50–85 (je nach Qualität und Händler)
Hartwachsöl (z. B. Osmo, Rubio Monocoat) 250–500 ml
250–500 ml (reicht für mehrere Projekte)
€12–30
Montagematerial (Schrauben für Spannvorrichtung, Holzleim, 2–4 kleine Holzkeile)
Satz
€3–6
Befestigung für Wand (z. B. Zargenschrauben/Schlüsselöse, 1 Satz)
1 Satz
€2–5
Schleifpapier (Körnungen 120, 180, 240, 320) + Schleifklotz
einige Blätter
€5–8
CNC-Fräser (Hartmetall): 6 mm Upcut/Downcut Schaftfräser (Roughing), 3 mm Kugelkopf (Ballnose) für Finish, 60° V-Bit für Lettering
je 1–2 Stück
€8–20 pro Fräser (bei Nutzung anteilig für ein Projekt: Verschleißkosten €3–10)
Abdeckband/Masking Tape für Kante
1 Rolle
€1–3
Reinigungstücher, Pinsel/Frottierpad für Ölauftrag
Satz
€3–6
Schutzmittel (Atemschutz P2, Gehörschutz, Schutzbrille)
vorhanden/1 Satz
€10–30 (einmalig)
Benötigte Werkzeuge
- CNC-Fräse (min. Arbeitsfeld 400×400 mm) oder Desktop-CNC (z. B. Shapeoko, X-Carve, Stepcraft) optional
- Spindel oder Router (z. B. 1,5–2,2 kW) oder ER11/ER20 Spindel (12.000–24.000 rpm) optional
- CAM/CAD-Software (z. B. Fusion 360, VCarve, Aspire) zur Erstellung der Toolpaths optional
- Staubabsaugung/Absaugstaubsauger optional
- Handwerkzeuge: Stechbeitel, Feilen und kleine Raspeln für Feinarbeit optional
- Befestigungssystem (Vakuumtisch oder Schraubzwingen/Spannbacken mit Opferplatte) optional
- Exaktes Messmittel (Schieblehre, Winkelmesser) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Kundenbriefing & Designfreigabe
30–60 Minuten (bis 120 min bei komplexen Wappen)Sammle alle nötigen Informationen: gewünschter Text (Familienname/Initialen), Hochauflösende Wappen-/Symbolgrafik (SVG, AI oder vektorisiert), gewünschte Maße, Holzart und Stil (tiefes Relief vs. flaches V-Carve). Erstelle in der CAD-Software (z. B. Fusion 360 oder VCarve) einen Entwurf und sende dem Kunden Renderbilder (Top-/Schrägansicht) zur Freigabe.
- Fordere Vektordateien an; wenn nur Bild vorliegt, bereite eine saubere Vektorisierung vor.
- Erkläre dem Kunden Einschränkungen bei sehr feinen Details (<1 mm) in Holz.
Materialauswahl & Zuschnitt
20–40 MinutenWähle ein gut abgelagertes Vollholzstück; richte Maserung und eventuelle Aststellen passend zum Motiv aus. Säubere den Rohling, säge ihn auf das Endmaß (z. B. 300×300 mm) und höre auf eine Ebenheit von ±0,5 mm.
- Maserungsverlauf beachten: Schrift/Feindetails sollten quer oder gegen die Maserung gefräst werden, um Ausrisse zu minimieren.
- Wenn die Platte nicht durchgehend dick genug ist, aufleimen vermeiden — lieber ein Brett mit ausreichender Stärke wählen.
Aufspann-/Nullpunktvorbereitung
10–20 MinutenBefestige den Rohling sicher auf der Opferplatte (Vakuum oder Schraubzwingen). Richte einen präzisen Nullpunkt ein (Ecken- oder Mittelnull), prüfe Nullpunkt mit Indikator oder Maßband. Klebe ggf. Malerkrepp auf die Kanten, um kleine Ausrisse zu verhindern.
- Verwende kurze Schrauben außerhalb des Fräsbereichs, um das Werkstück sicher zu halten.
- Markiere die Holzfaser-Richtung sichtbar, um Frässtrategie anzupassen.
Erstellung der Toolpaths (CAM)
30–60 MinutenImportiere die Vektor-/3D-Datei in CAM. Plane: 1) Roughing (6 mm Schaftfräser), 2) Rest- oder Parallel-Finish (3 mm Kugelkopf), 3) V-Carve für Konturschrift/Feindetails. Wähle geeignete Stepover (Roughing 40–60 % des Fräserdurchmessers, Finish 10–25 %), und erzielbare Zustellung (Holz: 2–3 mm pro Durchgang fürs Roughing, 0,3–1 mm fürs Finish). Simuliere jeden Toolpath und prüfe mögliche Kollisionen.
- Bei tiefen Reliefs in mehreren Ebenen arbeiten, statt alles in einem sehr tiefen Pass zu versuchen.
- Für sehr feine Details einen kleineren Fräser (1–2 mm) in einer finalen Restbearbeitung einplanen.
CNC-Fräsen – Roughing & Finish
60–120 Minuten (abhängig von Größe, Tiefe, Maschine und Spindelleistung)Führe zuerst den Roughing-Pfad aus, um das Volumen schnell zu entfernen. Danach den Rest-Finish/Parallelpass mit Kugelfräser, abschließend V-Carve für Schrift. Achte während des Fräsens auf sauberen Spanabtransport und Geräusche (abnormale Vibrationen deuten auf schlechte Spannlage oder stumpfe Fräser hin).
- Empfohlene Spindeldrehzahlen: 12.000–18.000 rpm; Vorschub je nach Fräser: Roughing 800–2.500 mm/min (6 mm Fräser), Finish 300–1.200 mm/min (3 mm Kugelkopf). Immer Erstversuche auf Reststück durchführen.
- Verwende kurze Zustellungen in hartem Holz, und erhöhe Kühl-/Absaugleistung.
Feinbearbeitung von Hand
30–60 MinutenEntferne das Werkstück und befreie es von Kleber-/Spannstellen. Leichte Ausbesserungen mit feinen Stechbeiteln/Raspeln an tiefen Ecken, danach Schleifen in Stufen: 120 → 180 → 240 → 320. Achte darauf, V-Kanten (Lettering) nicht zu verstopfen.
- In Vertiefungen Rohrschleifer oder kleine feuchte Pinsel verwenden, um Schleifstaub zu lösen.
- Kanten nicht zu rund schleifen, wenn ein scharfer, erhabener Look gewünscht ist.
Oberflächenbehandlung
Aktive Arbeitszeit 30–40 Minuten; Trocknungszeiten: 6–12 Stunden bis zur Endhärtung (je nach Produkt)Reinige das Werkstück gründlich (Staub absaugen, feucht abwischen). Trage dünn Hartwachsöl mit Pad/Pinsel auf, lasse 20–30 Minuten einziehen und wische überschüssiges Öl ab. Zwischenschliff mit Körnung 320 und nochmals dünne zweite Schicht auftragen. Für tiefere Wirkung kann man zusätzliche Schicht in den Vertiefungen anwenden und dort mit Microfaser nachpolieren.
- Hartwachsöl bringt Maserung schön zur Geltung. Kein dickes Lackauftrag – das wirkt unnatürlich bei Erbstück-Look.
- Beachte Herstellerangaben des Ölherstellers bzgl. Trocknungszeiten und Raumtemperatur.
Montage & Qualitätskontrolle
10–20 MinutenBringe die Aufhängung (Unterlegplatte, Schlüsselöse oder unsichtbare Schwalbenschwanzaufhängung) an. Prüfe Ausrichtung des Motivs, feste Befestigungen sowie Oberfläche auf Flusen/Staub. Fertige aussagekräftige Fotos für Produktseite/Portfolio an (gute Beleuchtung, Kontextbild am Eingang/Wohnzimmer).
- Nutze eine leichte Rückverleimung/Unterlegplatte, wenn das Stück sehr dünn ist, um Stabilität bei der Wandmontage zu gewährleisten.
- Dokumentiere Varianten (Eiche/nussbaum, Rahmen/no-frame) für Upsell.
Markt & Machbarkeit
Eiche (Standard 300×300 mm): €120–220; Nussbaum (Premium): €200–380 (personalisierte Ausführung mit komplexem Wappen eher oben im Bereich)
Eiche: ca. €35–60; Nussbaum: ca. €70–110 (inkl. Öl, Befestigung, anteilige Werkzeugkosten, Verbrauchsmaterialien)
Beispielrechnung (Nussbaum-Beispiel): Verkauf €320 − Material €85 − anteilige Werkzeug-/Verbrauchskosten €10 − Arbeitszeit 5 h × €30/h (€150) = Gewinn ≈ €75
23%Aktive Handarbeitszeit 4–6 Stunden; inklusive Trocknung und Fotos 1–2 Tage
Nein
Mittel
Mittel
