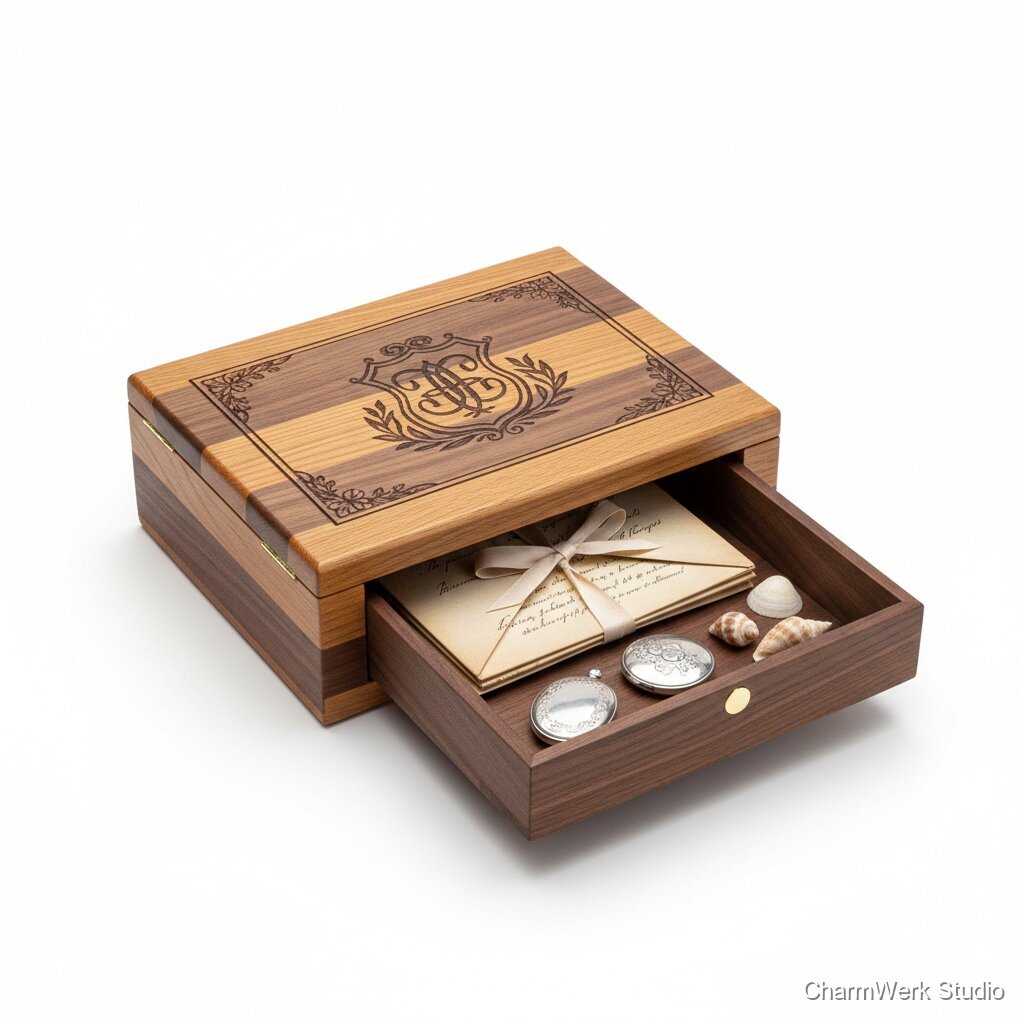

Erinnerungsbox mit gefrästem Deckelrelief und Geheimfach
Eine hochwertige Holzbox mit CNC-gefrästem Deckelrelief (z. B. Initialen-Wappen, Blumenornament oder Koordinaten) bewahrt besondere Stücke sicher auf. Ein verstecktes Fach im Boden macht sie zum emotionalen Geschenk für Briefe, Schmuck oder kleine Schätze.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholz Eiche oder Nussbaum, gehobelt (ca. 12 mm), für Wände/ Rahmen
ca. 1,0–1,5 m (Brett 120–160 mm breit)
18–40 € (Eiche) / 30–60 € (Nussbaum) je nach Qualität
Massivholzplatte für Deckel (18 mm)
ca. 300 x 220 x 18 mm
10–25 € (Eiche) / 18–35 € (Nussbaum)
Sperrholz Birke (6 mm) für Boden/Geheimfach-Träger (stabil & maßhaltig)
ca. 300 x 220 mm
4–8 €
Neodym-Magnete (z. B. 10 x 3 mm) für Geheimfach-Release + Deckelverschluss
4–8 Stück
5–10 €
Magnetverschluss (Möbelverschluss) ODER eingelassene Magnete als Verschluss
1 Set
3–10 €
Scharniere, hochwertig (Messing/Stahl), 35–50 mm (z. B. Butt Hinges)
2 Stück
8–18 €
Holzleim D3
ca. 50–100 ml
2–5 € (anteilig)
Schrauben für Scharniere (passend, z. B. 3 x 12 mm)
8–12 Stück
1–3 €
Hartwachsöl oder Leinöl-Firnis + Wachs
ca. 50–80 ml
3–8 € (anteilig)
Schleifpapier P120/180/240/320
je 2–3 Bögen/Discs
2–6 €
Filz oder dünnes Leder (optional, Einlage)
ca. A4–A3
3–12 €
Benötigte Werkzeuge
- CNC-Fräse (Arbeitsbereich mind. 300 x 200 mm) + Opferplatte + Spannmittel/Schraubzwingen/3D-gedruckte Spannpratzen (optional)
- Fräser: 6 mm Schrupp (Spiral), 3 mm Schlicht, 60°/90° V-Bit für Details, 2 mm Kugelfräser für Relief-Finish
- CAD/CAM: Fusion 360 / VCarve / Estlcam + Postprozessor
- Tischkreissäge/Gehrungssäge oder gute Handsäge + Anschlag (für exakte Zuschnitte)
- Oberfräse oder CNC für Scharniernuten (optional, aber sauberer) optional
- Bohrmaschine/Ständerbohrmaschine + Holzbohrer 3/10 mm (Magnete)
- Stechbeitel/Feinsäge (Nacharbeit Scharnier-/Magnettaschen)
- Schleifer (Exzenter) + Schleifklotz
- Winkel, Messschieber, Streichmaß
- Zwingen/Spanngurte
- Feiner Pinsel/Lappen (Ölauftrag)
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Design & Maße festlegen (inkl. Geheimfach-Konzept)
45–75 minLege Innenmaß und Wandstärke fest. Bewährt: 12 mm Wände, 6 mm Boden. Plane das Geheimfach als „Doppelboden“: Unter dem Hauptboden sitzt eine dünne Schublade/Schiebeplatte oder eine abnehmbare Platte, die per Magnet gelöst wird. Definiere auch die Deckeloptik: Reliefhöhe 2–4 mm (optisch stark, noch gut fräsbar) und Rahmen/Phase am Deckelrand.
- Für ein zuverlässiges Geheimfach: 0,3–0,5 mm Spiel pro Seite einplanen (Holz arbeitet).
- Magnet-Release: Ein Magnet „Schlüssel“ außen an definierter Stelle entriegelt eine innen liegende Magnetlasche/Schieber. Das ist sauberer als sichtbare Fingerkerben.
- Deckel-Relief in CAD als Vektoren + 3D-Relief (Heightmap) anlegen; Koordinaten wirken in 2.5D (V-Carve) sehr hochwertig.
Holz auswählen, akklimatisieren & Zuschnitt
60–90 minWähle möglichst ruhige, gerade Bretter (wenig Verzug). Schneide Wände auf Länge/Breite, Deckelrohling und Boden-/Geheimfachteile zu. Wenn du auf Gehrung arbeitest: 45° Zuschnitt sehr exakt. Alternativ stumpfe Stoßverbindung mit Lamellos/Dübeln (stabiler, aber sichtbare Fuge).
- Bei Massivholz: 24 h in der Werkstatt akklimatisieren lassen, sonst verzieht sich die Box nach dem Fräsen/Verleimen.
- Für „premium“ Look: Gehrungen + innen umlaufende Nut für den Boden (versteckt Kanten).
CNC: Deckel-Relief fräsen
90–150 min (inkl. Rüsten)Deckelrohling plan spannen (Opferplatte, ggf. Planfräsung). CAM: erst Schruppen (6 mm), dann Schlichten (2–3 mm Kugelfräser), Details per V-Bit. Anschließend Kantenfase oder Deckelrahmen fräsen (z. B. 3 mm Fase).
- Eiche: lieber kleinere Zustellung und scharfe Fräser (Ausreißen!). Nussbaum fräst sauberer.
- Für sauberes Relief: Schlichtbahnabstand 8–12 % vom Fräserdurchmesser (z. B. 0,2–0,3 mm bei 2,5 mm Kugelfräser).
- Nach dem Fräsen: Fasern mit Messingbürste/Scotchpad leicht brechen, nicht ins Detail schleifen.
Korpus: Nuten/Falze für Boden & Geheimfach fräsen
60–90 minFräse in die Wände innen eine umlaufende Nut für den Hauptboden (z. B. 6 mm Nut, 6–7 mm tief, 12–15 mm über Unterkante). Darunter entsteht Raum für das Geheimfach. Plane zusätzlich eine zweite Nut/Führung oder Leisten, auf denen die Geheimfach-Schiebeplatte läuft.
- Bei CNC: gleiche Nullpunkte für alle Wandteile nutzen, um Nuten konsistent zu halten.
- Alternative ohne zweite Nut: kleine Holzleisten (10 x 10 mm) als Auflager einkleben – einfacher zu bauen und justierbar.
Geheimfach bauen (Schiebeplatte oder flache Schublade)
75–120 minVariante A (robust): flache Schublade aus 6 mm Birke mit Überblattung/Verleimung, läuft in Leisten. Variante B (minimal): eine 6 mm Schiebeplatte, die einen Ausschnitt verdeckt. Integriere einen Magnet-Schieber: Ein kleiner Holzriegel mit eingelassenem Magnet hält die Platte. Von außen löst ein „Schlüsselmagnet“ den Riegel durch den Boden (Position markieren/merken).
- Teste den Magnet-Mechanismus bevor du den Korpus verleimst.
- Magnettaschen: 0,1–0,2 mm größer bohren/fräsen, Magnete mit Epoxy einkleben (Sekundenkleber kann ausblühen).
- Holz arbeitet: Schiebeplatten quer zur Maserung mit mehr Spiel (0,5–0,8 mm) auslegen.
Korpus verleimen & winklig ausrichten
45–60 min + 60 min PresszeitWände mit Leim (D3) verleimen, mit Spanngurt/Zwingen pressen und auf Rechtwinkligkeit prüfen. Boden (Hauptboden) erst nach Kontrolle einpassen/verleimen (oder schwimmend lassen, wenn du Bewegungsfreiheit willst). Geheimfach-Komponenten nicht festleimen, nur Führungen/Leisten.
- Bei Gehrungen: Malerkrepp als „Gehrungsband“ hilft beim Spannen und verhindert Verrutschen.
- Leimfugen sofort mit leicht feuchtem Tuch abnehmen, sonst wird’s beim Ölen fleckig.
Deckel anpassen, Scharniere einlassen & Magnetverschluss
90–120 minDeckel auf Korpus plan anpassen (0,5–0,8 mm umlaufendes Fugenbild). Scharniere anzeichnen, Taschen fräsen/stechen, vorbohren und montieren. Magnetverschluss: entweder Möbel-Magnetschnäpper innen oder eingelassene Magnete (Deckel/Korpus) mit passender Polung.
- Scharnier-Schrauben in Hartholz immer vorbohren (2,0–2,2 mm), sonst abreißen.
- Magnete erst mit Klebeband „trocken“ positionieren, Polung markieren, dann einkleben.
Schleifen, Kanten brechen, Innenausbau
60–90 minAußenflächen P120→P180→P240 (optional P320). Deckelrelief nur sehr vorsichtig: lieber bürsten und punktuell entgraten. Kanten mit 0,5–1 mm Radius/Fase brechen. Optional Filz/Leder passgenau schneiden und einkleben (sprühkleberarm oder Kontaktkleber sparsam).
- Nicht zu fein schleifen vor Öl (P240 ist guter Standard), sonst nimmt Eiche weniger gleichmäßig an.
- Filz erst nach dem Ölen einkleben, sonst Öl-Flecken.
Oberflächenfinish (Öl/Hartwachsöl) & Endmontage
2 Aufträge: aktiv 30–45 min, Trockenzeit 8–24 hHartwachsöl dünn auftragen, 10–15 min einziehen lassen, abnehmen/polieren. 8–12 h trocknen, zweiter Auftrag. Danach Endmontage kontrollieren: Lauf des Geheimfachs, Deckelspalt, Magnetkraft. Optional final mit Möbelwachs auspolieren.
- Innen nur 1 dünner Auftrag reduziert Geruch und Klebrigkeit.
- Bei Eiche: Tannine können mit Eisen reagieren – nur Edelstahl/ Messing nutzen und keine Stahlwolle.
Markt & Machbarkeit
ca. 190–320 € (Eiche eher 190–260 €, Nussbaum/aufwendiges Relief/Einlage eher 260–320 €).
ca. 55–125 €
ca. 135–195 € (bei 250–320 € Verkauf; vor Abzug Maschinenzeit, Verschleiß, Verpackung, Plattformgebühren).
55%6–9 h aktiv + 1–2 Tage wegen Öl-Trocknung (parallelisierbar).
Nein
Mittel
Mittel
