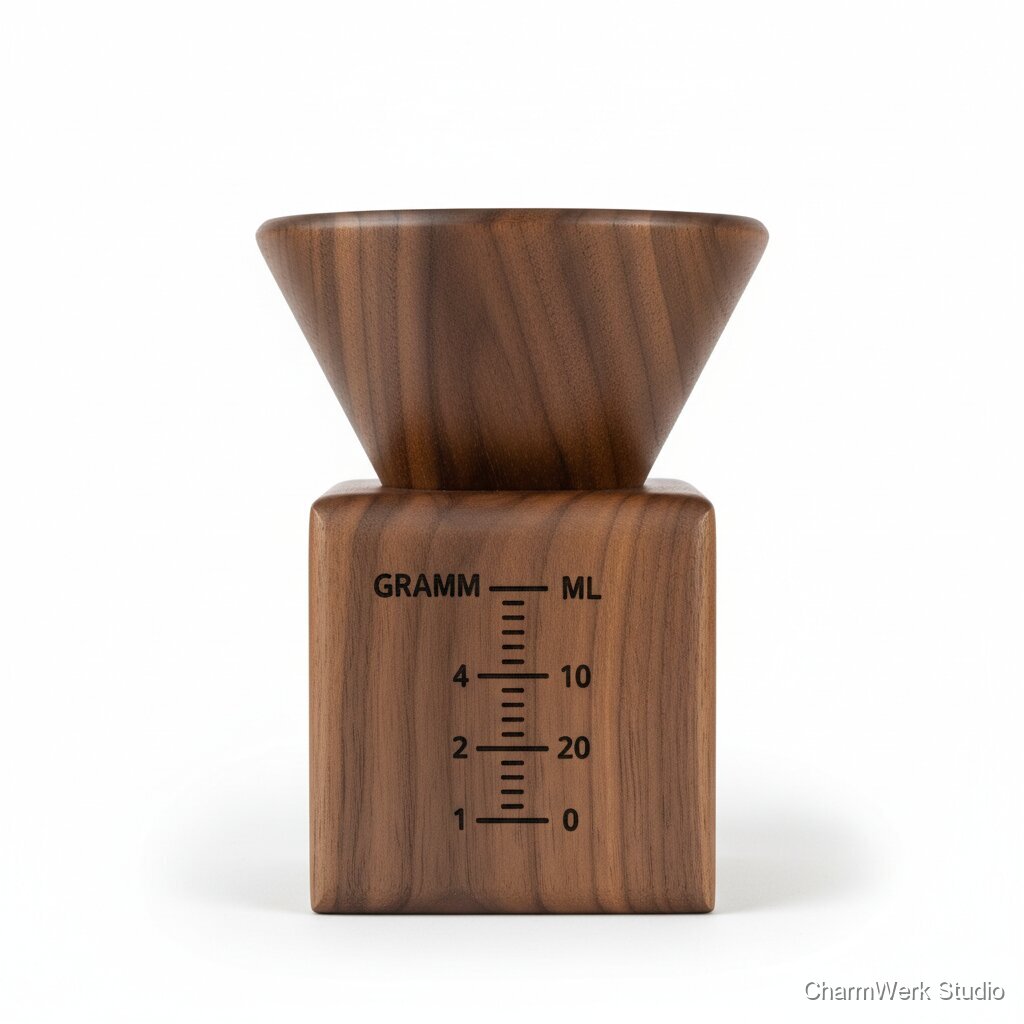

Kaffeefilter-Halter aus Holz mit Maß-Skala
Ein eleganter Halter für Papierfilter (z.B. V60/No.4) mit gefräster Skala für Gramm/ML als kleine Brew-Hilfe. Sieht in jeder Coffee-Station hochwertig aus und macht den Morgen ein Stück ritualhafter.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzblock Ahorn (ca. 200 x 120 x 50 mm)
1
≈ 10–15 €
Massivholzblock Nussbaum (ca. 200 x 120 x 50 mm)
1 (Option, Premium)
≈ 25–40 €
Hartöl (Osmo TopOil oder ähnliches), 100–250 ml
1 Flasche (reicht für mehrere Teile)
≈ 12–18 €
Schleifpapier (80, 120, 180, 240, 320)
Satz / mehrere Bögen
≈ 5–8 €
Klebeband / Montageklebeband / Montageklötze
Kleinpackung
≈ 2 €
Einweg-Nitrilhandschuhe
Päckchen
≈ 3 €
Verpackungsmaterial (Geschenkbox, Einlage-Filz)
1 Set
≈ 4–8 €
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, X-Carve, oder Desktop-CNC) optional
- Fräser-Satz: 6 mm Flachfräser (Pocket), 1–1.5 mm oder 0.8 mm V-Bit für Gravur, 3 mm Ballnose (optional) optional
- Spannzangen / Schraubzwingen / Vakuumtisch optional
- Exzenterschleifer / Handschleifklotz optional
- Tischkreissäge oder Bandsäge (zum Zuschnitt des Rohlings) optional
- Zangen, Stechbeitel, Feilen (für Nacharbeit) optional
- Digitaler Messschieber (für Kontrolle der Abmessungen) optional
- Pinsel / Lappen für Ölauftrag optional
- Absaugung / Staubmaske / Schutzbrille optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & CAD (Vorbereiten der Fräsdaten)
20–30 MinutenErstelle eine einfache 2D/3D-Zeichnung: Außenmaße 180×120×45 mm, Innenvertiefung für Stapel Papierfilter (Durchmesser/Fach passend für V60 No.4 Stack), und eine gravierte Skala am oberen Rand (Markierungen für g / mL und typische Brew-Punkte z. B. 200 ml, 300 ml). Erzeuge CAM-Pfade: Taschenfräsen für das Innenfach, Gravurpfad für Skala, und Außenkontur.
- Plane Toleranzen: Papierfilterstapel kann in der Höhe variieren, ca. 3–5 mm Spiel einplanen.
- Für die Skala V-Bit (0.8–1 mm) verwenden für scharfe Linien; teste Gravurtiefe an Restholz (0.3–0.6 mm).
- Skala so positionieren, dass sie sichtbar ist wenn die Filter im Fach liegen (z. B. an der oberen Kante der Vorderseite).
Material zuschneiden und vorbereiten
15–25 MinutenRohling auf die Außenmaße zuschneiden (Tischkreissäge/Bandsäge) und eine Seite planfräsen oder Hobeln, so dass die Oberfläche plan ist.
- Bei Massivholz immer die Faserrichtung beachten, um Ausrisse beim Fräsen zu minimieren.
- Rohling etwas größer lassen (z. B. +2 mm), damit finale Außenkontur nach dem Fräsen plan geschliffen werden kann.
Aufspannen & Nullen / Tool-Setup
10–20 MinutenRohling sicher auf Spannvorrichtung oder Vakuumtisch ausrichten. Nulleinrichtung (Werkzeug-Werkstück) setzen, Z-Achse kalibrieren. Fräser entsprechend wechseln (Pocketfräser für Tasche, V-Bit für Gravur).
- Saubere Spannzone wählen, damit die Gravur frei von Vibrationen bleibt.
- Backups (kleine Testgravur) an einer versteckten Stelle oder Restholz durchführen.
Fräsen: Innenfach & Gravur
30–45 Minuten (je nach Maschine & Vorschub)Führe Taschenfräsoperationen in mehreren Durchgängen aus (z. B. 6 mm Fräser, 2–3 mm Zustellung pro Pass) bis zur gewünschten Tiefe (z. B. 25–30 mm Innenhöhe). Anschließend Feinfräsen/Gravur der Skala mit V-Bit (0.3–0.6 mm Tiefe).
- Tiefere Taschen in mehreren flachen Durchgängen fräsen, um Ausrisse zu vermeiden.
- Beim Gravieren geringe Zustellung und langsamen Vorschub nutzen für saubere Linien.
- Kühlmittel/Luftstrom, Staubabsaugung verwenden — Holzmehl kann die Gravur verunreinigen.
Kanten brechen & Schleifen
20–30 MinutenKanten mit Handhobel/Schleifklotz brechen (Rundung ca. 0.5–1 mm). Innenflächen und Gravur mit 120–240er Papier glätten, Außenflächen bis 320er finishen.
- Schleife entgegen der Faserrichtung ab 180er für sehr glatte Oberflächen; mit 240–320 finalisieren.
- In Gravuren mit einem kleinen Rundschnitz oder Schaber lose Fasern entfernen – danach vorsichtig stauben.
Oberflächenbehandlung (Ölen)
Aktiver Vorgang 10–15 Minuten; Trockenzeit pro Schicht 1–4 Stunden (je nach Produkt)Staub entfernen, erste dünne Schicht Hartöl auftragen (Pinsel/Lappen), nach Herstellerangabe einziehen lassen, danach überschüssiges Öl abwischen. Optional zweite Schicht nach Zwischenschliff (320er) auftragen.
- Osmo TopOil ist speziell für Lebensmittelkontakt geeignet; unbedingt Herstellerhinweise beachten.
- Trage dünne Schichten auf — dicker Auftrag verlängert Trocknung und verschlechtert Ergebnis.
- Bei dunklen Hölzern (Nussbaum) wirkt eine zusätzliche Politur mit Bienenwachs sehr edel.
Endkontrolle & Verpackung
10–15 MinutenMaße kontrollieren (Filter passen?), Gravur prüfen, bei Bedarf Nacharbeiten. Produkt mit Einlage (Filz oder Papier) in Geschenkbox legen und versandfertig machen.
- Eine kleine Anleitung/Karte mit der Bedeutung der Skala (z. B. Verhältnisvorschläge) erhöht den wahrgenommenen Wert.
- Wenn möglich, Filter als kleines Extra beilegen (ein Packungsteststreifen) — steigert die Kundenwahrnehmung.
Markt & Machbarkeit
≈ 129 € (Premium-Variante in Nussbaum, Gravur, Geschenkverpackung)
≈ 32 € (Nussbaum, inkl. Öl, Schleifpapier, Verpackung) / ≈ 22 € (Ahorn, Standardverpackung)
≈ 34.50 € (bei Verkaufspreis 129 €, Materialkosten ≈32 €, Arbeitsbewertung 25 €/h für 2,5 h → Rohertrag ≈129 − (32+62.5) = 34.5 €)
27%2–3 Stunden aktive Arbeitszeit (ohne Trocknung)
Nein
Mittel
Mittel
