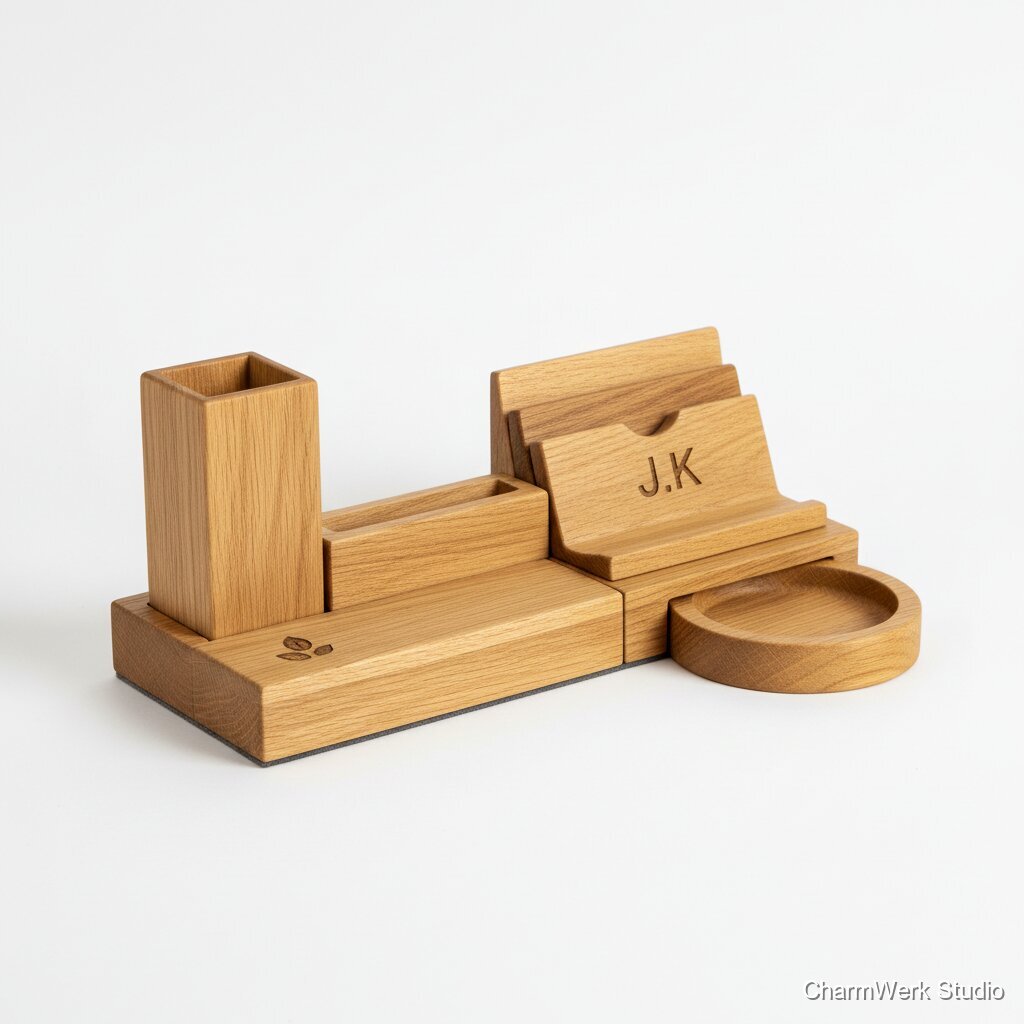

Modulare Schreibtisch-Organizer-Landschaft aus Holz
Mehrere CNC-gefräste Module (Stiftfach, Handy-Dock, Kartenhalter, Schale) lassen sich wie Bausteine anordnen. Mit Initialen oder einem kleinen Symbol wird daraus ein aufgeräumtes, stilvolles Geschenk fürs Homeoffice.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex 18mm (z.B. Zuschnittplatte ~600 x 400mm reicht meist)
1 Stk.
18–30 €
Eiche (optional): Leiste/Reststück für Kontrast (z.B. 300 x 50 x 8–10mm)
1 Stk.
5–12 €
Holzleim D3
ca. 20–40g
0,50–1,50 €
Hartwachsöl oder Möbelöl (Osmo/Rubio o.ä., anteilig)
ca. 15–25ml
2–5 €
Schleifpapier (Körnung 120/180/240)
je 1–2 Bögen
1–3 €
Filzgleiter selbstklebend (20–25mm) oder Filzplatte 2–3mm
8–12 Gleiter oder 1 Platte A5
2–6 €
Optional: 6x2mm Neodym-Magnete + Stahlplättchen
8–12 Magnete
4–10 €
Benötigte Werkzeuge
- CNC-Fräse (z.B. 3018/6040) mit Opferplatte und Spannmitteln (Schrauben/Spannpratzen oder Tape+CA)
- VHM-Schaftfräser: 6mm (Planen/Taschen) + 3mm (Details) + 90°-V-Gravierfräser (optional)
- Staubabsaugung/Shop-Vac + Gehör-/Augenschutz
- Laser (Diodenlaser oder CO₂) für Initialen/Symbol (optional, alternativ CNC-Gravur) optional
- Exzenterschleifer oder Schleifklotz
- Entgrater/Kantenfräser oder Handkantenhobel
- Messschieber/Stahllineal/Winkel
- Zwingen (für Eiche-Leiste/ Aufdopplungen) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Modulkonzept & Raster festlegen
20–35 minLege ein einheitliches Rastermaß fest, damit die Module wie „Bausteine“ wirken. Bewährt: 70mm Raster, Module sind 70x70 oder 140x70. Definiere 3–5 Module (Stiftfach, Handy-Dock, Kartenhalter, Schale) und halte Außenkanten mit identischem Radius/Fase für ein sauberes Gesamtbild.
- Einheitliche Außenradien (z.B. R6) lassen die Landschaft hochwertig wirken.
- Plane 0,5–1mm Fase umlaufend gegen Ausfransen und angenehme Haptik.
CAD: Taschen, Radien, Passungen
35–60 minKonstruiere die Module in CAD. Typische Tiefen: - Stiftfach: Tasche ca. 120 x 50mm, Tiefe 14mm (Restboden 4mm bei 18mm Platte) - Schale: Tasche ca. 120 x 50mm, Tiefe 8–10mm, Eckenradius passend zum Fräser (R3 bei 6mm Fräser) - Kartenhalter: Schlitz 2,2–2,6mm breit (für Karten/Visitenkarten), 12–18mm tief, 10–15° geneigt - Handy-Dock: Schlitz 12–14mm breit (mit Case), 12–16mm tief, 10–15° geneigt; Kabelkanal optional 8–10mm breit. Achte auf Fräserradius (Innenkanten nie scharf) und füge ggf. „Dogbones“ bei Rechtwinkligkeit ein.
- Für Handy-Schlitz: lieber 13mm Breite als zu eng; Cases variieren.
- Bei geneigten Schlitzen: entweder 3D-Toolpath oder zweistufig (erst Tasche, dann schräger Boden via 3D-Adaptive/Parallel).
CAM & Frässtrategie
30–50 minErstelle Toolpaths: 1) Planfräsen (optional) für perfekte Oberfläche 2) Taschen fräsen (6mm Fräser, adaptive/pocket) 3) Details/Schlitze (3mm Fräser) 4) Außenkontur mit Tabs 5) Kantenfase (V-bit oder 45°-Chamferbit) optional. Richtwerte Birke MPX: 6mm Fräser, 2 Schneiden: 16.000–20.000 RPM, Vorschub 900–1400 mm/min, Zustellung 2–3mm; 3mm Fräser: 16.000–20.000 RPM, Vorschub 500–900 mm/min, Zustellung 1–2mm. (Maschinensteifigkeit beachten.)
- Erst Innenbearbeitung, dann Außenkontur – reduziert Versatz.
- Tabs an unauffälligen Stellen (Unterseite/Backside) setzen, damit Kanten sauber bleiben.
Werkstück fixieren & CNC-Fräsen
60–120 minSpanne die 18mm Birke-MPX auf die Opferplatte (Schrauben außerhalb der Konturen oder Tape+CA bei kleineren Teilen). Nullpunkt setzen, Trockenlauf prüfen, dann fräsen. Nach dem Fräsen Teile lösen, Tabs abtrennen.
- Bei Tape+CA: Kreppband auf Opferplatte und Werkstück, Sekundenkleber zwischen die Bänder – hält sehr gut und spart Schrauben.
- Für saubere Taschenböden: am Ende ein Schlichtgang mit kleiner Zustellung (0,2–0,3mm).
Eiche-Akzente (optional) anbringen
20–45 min (+Trocknung)Für ein hochwertiges Finish kannst du eine schmale Eiche-Frontleiste (z.B. 8–10mm hoch, 3–6mm stark) auf ein Modul leimen oder kleine Eiche-Inlays in eine flache Tasche (2–3mm) einsetzen. Danach bündig schleifen.
- Eiche-Inlay in Tasche mit 0,1–0,2mm Luft konstruieren, damit es ohne Gewalt passt.
- Leim sparsam, sonst quillt er in Sichtflächen.
Schleifen, Kanten brechen, Passform prüfen
35–60 minAlle Module: Kanten entgraten, Fase/Radius sauber nacharbeiten. Schliff: 120 (nur wenn nötig) → 180 → 240. Schlitze (Karten/Handy) mit Schleifleinen leicht nachziehen, bis alles angenehm gleitet.
- Multiplex-Kanten werden nach Öl deutlich schöner, wenn sie bis 240 geschliffen sind.
- Handy-Schlitz: mit dem eigenen Handy + Case testen (wenn Geschenk: Standard-Case-Reserve einplanen).
Personalisierung (Laser oder CNC)
10–25 minInitialen/Symbol auf einem prominenten Modul positionieren (z.B. oben rechts). Lasergravur nach dem Feinschliff, vor dem Ölen. Für Laser: leichte Gravur 0,2–0,5mm optische Tiefe reicht. Alternativ CNC-V-Carve mit V-Bit.
- Vorab Testgravur auf Reststück: Öl dunkelt Gravur nach.
- Bei Laser auf MPX: niedriger Speed kann stärker verkohlen – lieber mehrere leichte Durchgänge.
Ölen/Wachsen & Filzgleiter
40–60 min (+Trocknung 6–24 h)Staub entfernen (Absaugung + fusselfreies Tuch). 1. Auftrag Hartwachsöl dünn auftragen, 10–15 min einziehen lassen, Überstand abnehmen. Nach 6–10 h (oder Herstellerangabe) optional 2. Auftrag. Danach Filzgleiter auf die Unterseite (je Modul 2–4 Stück) oder eine passgenaue Filzplatte vollflächig aufkleben.
- Dünn auftragen ist entscheidend – dicke Schichten bleiben klebrig.
- Filz vollflächig wirkt edel und verhindert „Wandern“ auf dem Tisch, braucht aber sauberen Zuschnitt.
Markt & Machbarkeit
79–129 € (4 Module, geölt, mit Gravur). Mit Magnet-Option/Edelfurnier: 99–149 €.
ca. 26–55 €
ca. 53–94 € (vor Abzug von Maschinenzeit/Abnutzung/Verpackung/Plattformgebühren)
55%3–5 h aktiv, 1–2 Tage Kalenderzeit inkl. Trockenzeiten
Nein
Hoch
Mittel
