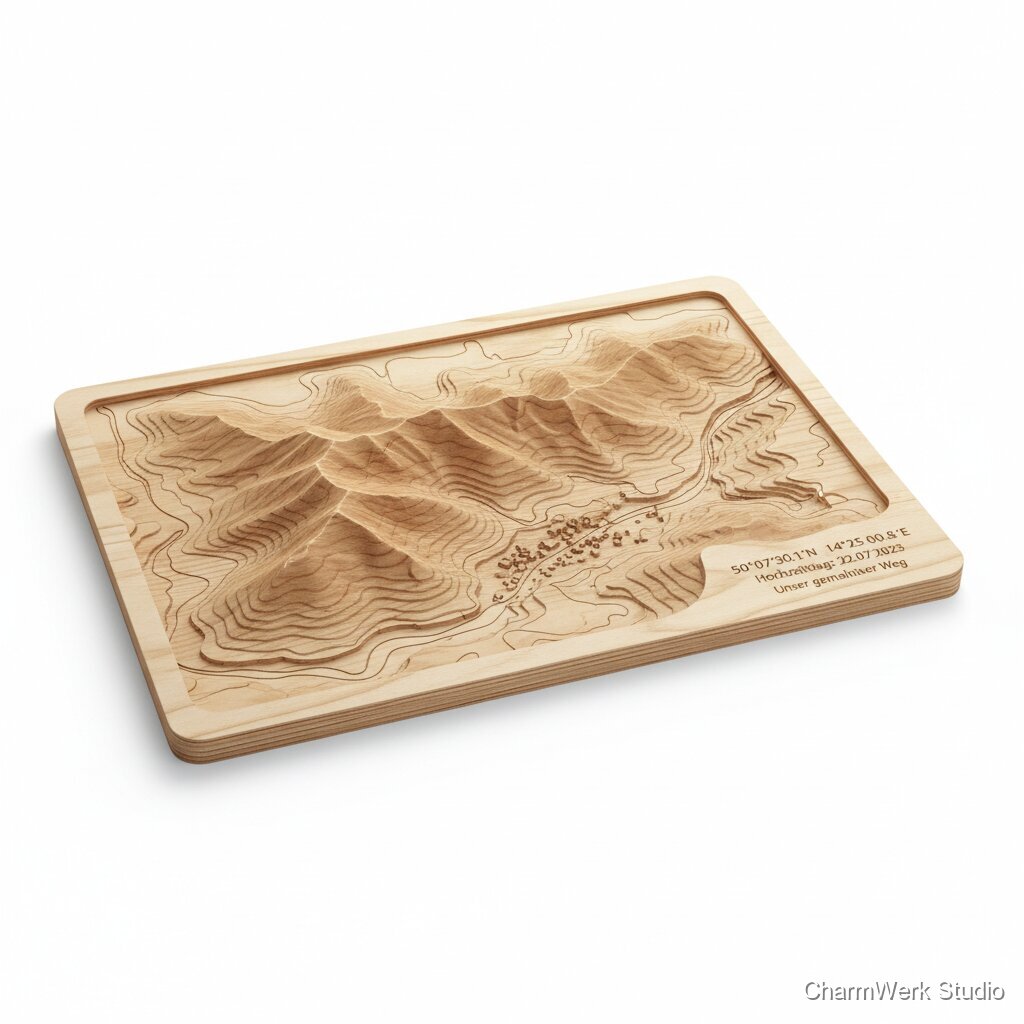

Topografische Holzkarte des Lieblingsorts
Eine CNC-gefräste Reliefkarte (z. B. Heimatdorf, Hochzeitsort oder Lieblingswandergebiet) macht Erinnerungen wortwörtlich greifbar. Mit eingravierten Koordinaten, Datum und einem kurzen Satz wird daraus ein echtes Herzensstück für Wand oder Regal.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Eiche Leimholzplatte 30 mm (z.B. 300 x 300 mm)
1 Stück
25–45 €
Alternativ: Birke-Multiplex 15 mm (300 x 300 mm)
2 Stück (zum Verleimen auf 30 mm)
12–18 € pro Stück (24–36 €)
Holzleim D3 (bei Multiplex-Laminierung)
ca. 50–100 g
2–4 € (anteilig)
Hartwachsöl (z.B. Osmo/Clou)
ca. 30–60 ml
3–7 € (anteilig)
Holzwachs/Finishwachs (optional)
ca. 10–20 g
1–3 € (anteilig)
Schleifpapier P80/P120/P180/P240
je 1–2 Bögen
2–5 €
CNC-Fräser: 6 mm Schruppfräser (Upcut)
1 Stück
12–25 €
CNC-Fräser: 3 mm Kugelfräser (Ballnose) fürs Finishing
1 Stück
15–30 €
CNC-Fräser: 60° V-Bit oder 1–2 mm Gravierfräser für Text/Koordinaten
1 Stück
10–25 €
Doppelseitiges Klebeband / Opferplatte + Schrauben / Spannpratzen
nach Setup
2–10 € (anteilig)
Schlüssellochaufhänger (2er Set) oder French Cleat
1 Set
3–10 €
Optional: schwarzer Acryl-Farbfüller für Gravur (Acrylfarbe)
wenige ml
1–3 € (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (Arbeitsbereich mind. 300 x 300 mm) + Staubabsaugung/Schuh (empfohlen)
- CAD/CAM-Software (z.B. Fusion 360, VCarve, Estlcam)
- Höhenmodell-Quelle/Tooling: QGIS/DEM-Download oder Dienste wie TouchTerrain (für STL)
- Exzenterschleifer + Handschleifklötze
- Stechbeitel/Entgrater, Messingbürste oder Nylonbürste optional
- Zwingen/Presshilfe (bei Verleimung) optional
- Lasergravierer (optional, für superfeinen Text) optional
- Pinsel/Lappen fusselfrei für Öl/Wachs
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Ort wählen & Kartenausschnitt festlegen
30–60 minLege den emotional relevanten Spot fest (Heimat, Hochzeitslocation, Gipfel). Bestimme den Ausschnitt: Für 300 x 300 mm wirken 2–6 km Kantenlänge (je nach Reliefstärke) gut. Ziel: genügend Höhenunterschied (mind. 150–400 m), sonst wirkt das Relief flach.
- Wenn das Gebiet sehr flach ist, Relief vertikal überhöhen (z.B. Z-Skala 1,5–2,5x), damit die Topografie sichtbar wird.
- Achte auf markante Linien: Fluss, Grat, See – das macht die Karte „lesbar“.
Höhendaten beschaffen (DEM) und Modell erzeugen
60–120 minBeschaffe ein digitales Höhenmodell: Für Deutschland sind z.B. EU-DEM/ Copernicus oder regionale Daten nutzbar. Alternativ schnell: TouchTerrain (Web) → STL exportieren. Erzeuge ein 3D-Modell (STL/OBJ) mit definierter Randhöhe und optionaler Beschriftungszone unten.
- Für CNC lieber nicht zu feine Raster: 5–20 m Rasterauflösung reicht bei 30 cm Werkstück oft völlig.
- Plane einen glatten Rand (6–10 mm) ohne Relief für Text und sauberes Finish.
- Exportiere das Relief als geschlossenes Solid (keine Löcher), damit CAM sauber daraus Werkzeugbahnen erzeugt.
Design: Text, Koordinaten, Datum, Satz
30–60 minSetze Koordinaten/Datum entweder als V-Carve unten in den Rand oder als Lasergravur nach dem Fräsen. Typografie: klare Sans-Serif (z.B. Montserrat) oder feine Serif (bei Laser). Größe: 6–10 mm Versalhöhe, Strichstärke nicht zu dünn.
- Bei CNC-V-Carve auf Holz sind sehr feine Schriften riskant – lieber etwas größer und mit ausreichender Laufweite.
- Wenn du färben willst: Gravur nach dem Fräsen, dann Farbe einreiben, nach Trocknung überschleifen.
Holz vorbereiten (Zuschnitt, Verleimen, Planfräsen)
60–180 min (plus Leim-Aushärtezeit)Wähle Eiche (edel, schwer, klare Maserung) oder Birke-Multiplex (stabil, homogen). Wenn du 2x15 mm Multiplex verleimst: vollflächig leimen, mit Zwingen/Presshilfe 45–60 min pressen, 12–24 h aushärten. Danach Werkstück auf Endmaß sägen und beide Seiten plan schleifen/planfräsen.
- Multiplex: Faserrichtung kreuzen lassen (typisch), auf Verzug achten.
- Für sauberes Relief ist eine plane Oberseite entscheidend; ggf. mit großem Planfräser einmal überfahren.
- Kanten leicht brechen (P120), damit sie nicht aussplittern.
CNC-Setup: Nullpunkt, Fixierung, Werkzeugliste
45–90 minFixiere auf Opferplatte: Schrauben in den Randbereich (außerhalb des Reliefs) oder Spannpratzen. Setze Nullpunkt z.B. links vorne oben. Erstelle CAM: 1) Schruppen (6 mm) mit adaptivem Clearing, 2) Schlichten (3 mm Ballnose) mit parallelen Bahnen, 3) Randkontur/Abstechen, 4) Text als V-Carve oder Gravur.
- Staubabsaugung bei Eiche unbedingt – feiner Staub ist gesundheitsschädlich.
- Lass 0,2–0,5 mm Material fürs Schlichten stehen (Stock to leave), um Ausrisse zu minimieren.
- Stepover beim Schlichten: 8–12% des Kugelfräsers (bei 3 mm → 0,24–0,36 mm) für schönes Relief.
Fräsen: Schruppen
90–210 minSchruppjob läuft den Großteil der Zeit. Typisch bei 300 x 300 mm und 18 mm Relief: 1,5–3,5 h je nach Maschine/Strategie. Entfernt das Volumen, ohne Details zu priorisieren.
- Konservative Zustellung, besonders bei Eiche: lieber stabil als schnell (sonst Rattermarken).
- Wenn möglich: Tabs/Stege für Konturschnitt erst am Ende setzen, damit das Teil sicher liegt.
Fräsen: Schlichten (Details)
120–300 minMit dem Kugelfräser werden die Geländedetails herausgearbeitet. Das ist zeitintensiv: 2–5 h je nach Stepover und Auflösung. Danach optional ein sehr feiner „Rest machining“-Durchgang für steile Bereiche.
- Achte auf gleichmäßige Maserung: In Eiche können Früh-/Spätholz Kontraste erzeugen – das sieht oft sogar hochwertig aus.
- Wenn dir „Treppen“ auffallen: Stepover reduzieren statt nochmal tief zu schlichten.
Text/Koordinaten gravieren (CNC oder Laser)
15–45 minEntweder direkt auf der CNC (V-Bit/Gravierfräser) oder nach dem Fräsen mit Laser (scharfe Kanten, schnell). Bei CNC: flache Gravurtiefe 0,6–1,2 mm. Bei Laser: vorher leicht schleifen, danach Öl.
- Laser auf geöltem Holz vermeiden (Brand/Schmauch). Erst gravieren, dann ölen.
- Bei CNC-Gravur im Randbereich: sichere Z-Höhe und saubere Nullung verhindern „Durchfräsen“.
Entgraten, Schleifen, Details reinigen
45–90 minFusseln/Frässtaub aus Tälern mit Nylonbürste/Pressluft entfernen. Schleifen nur vorsichtig: Reliefkanten nicht „rundschleifen“. Hauptsächlich Randflächen und hohe Plateaus mit P180–P240. Optional: Gravur farblich füllen (Acryl), trocknen, plan überschleifen.
- Bei Eiche: mit feuchtem Tuch „Wasserstellen“ zum Faseraufrichten, dann P240 nachschleifen für sehr glatte Haptik.
- Keine aggressive Drahtbürste in weichen Bereichen – die Textur kann ungewollt auswaschen.
Oberflächenfinish (Öl/Wachs)
30–60 min (plus Trockenzeit)Trage Hartwachsöl dünn mit Lappen/Pinsel auf (auch in Reliefvertiefungen), 10–15 min einziehen lassen, Überschuss abnehmen. 8–12 h trocknen, zweiter Auftrag. Optional danach leichtes Wachsfinish für samtige Haptik.
- Dünn arbeiten: Zu viel Öl sammelt sich in Tälern und bleibt klebrig.
- Öllappen sicher entsorgen (Selbstentzündungsgefahr) – ausgebreitet trocknen lassen oder in Metallbehälter.
Aufhängung/Präsentation
30–60 minFür Wand: 2 Schlüssellochaufhänger rückseitig einlassen (forstnern oder fräsen) oder French Cleat. Für Regal: Filzgleiter unten. Optional ein aufgedoppelter Rahmen für „Schwebe“-Look.
- Bei 2 Aufhängern: exakt ausrichten, damit die Karte nicht schief hängt.
- French Cleat ist bei >2 kg deutlich sicherer als ein einzelner Haken.
Markt & Machbarkeit
180–320 € (300 x 300 mm). Größer/mit Rahmen/Marker: 260–450 €.
ca. 30–55 € Verbrauch (wenn Fräser vorhanden) bzw. 45–90 € inkl. anteiliger Fräser.
ca. 120–230 € pro Stück (bei 180–320 € Verkaufspreis, ohne Maschinenabschreibung; mit 10–15 €/h kalkulatorischer Makerzeit knapp bis gut).
55%6–10 h aktiv + 1–2 Tage Durchlaufzeit (Trocknung/Leim).
Nein
Mittel
Mittel
