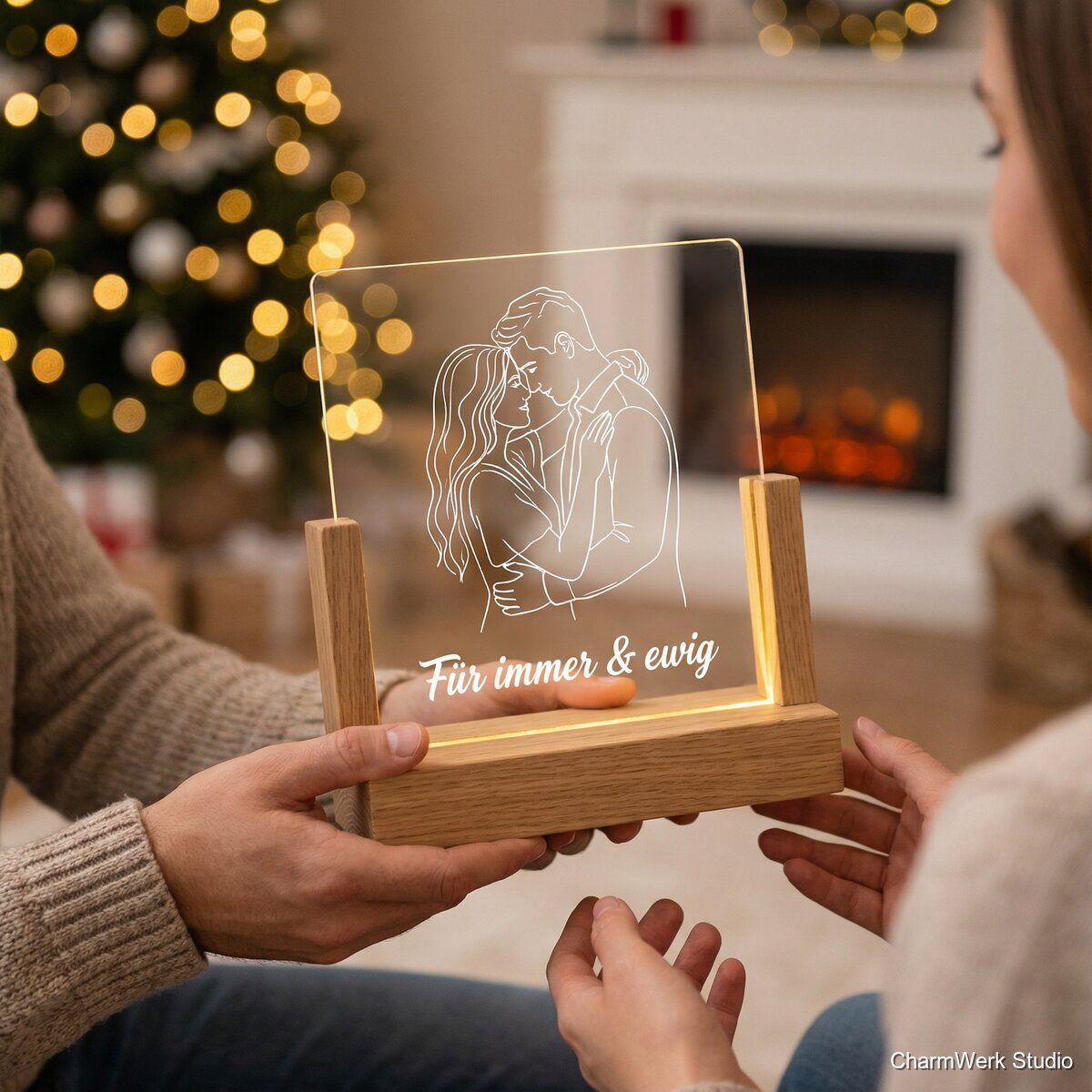

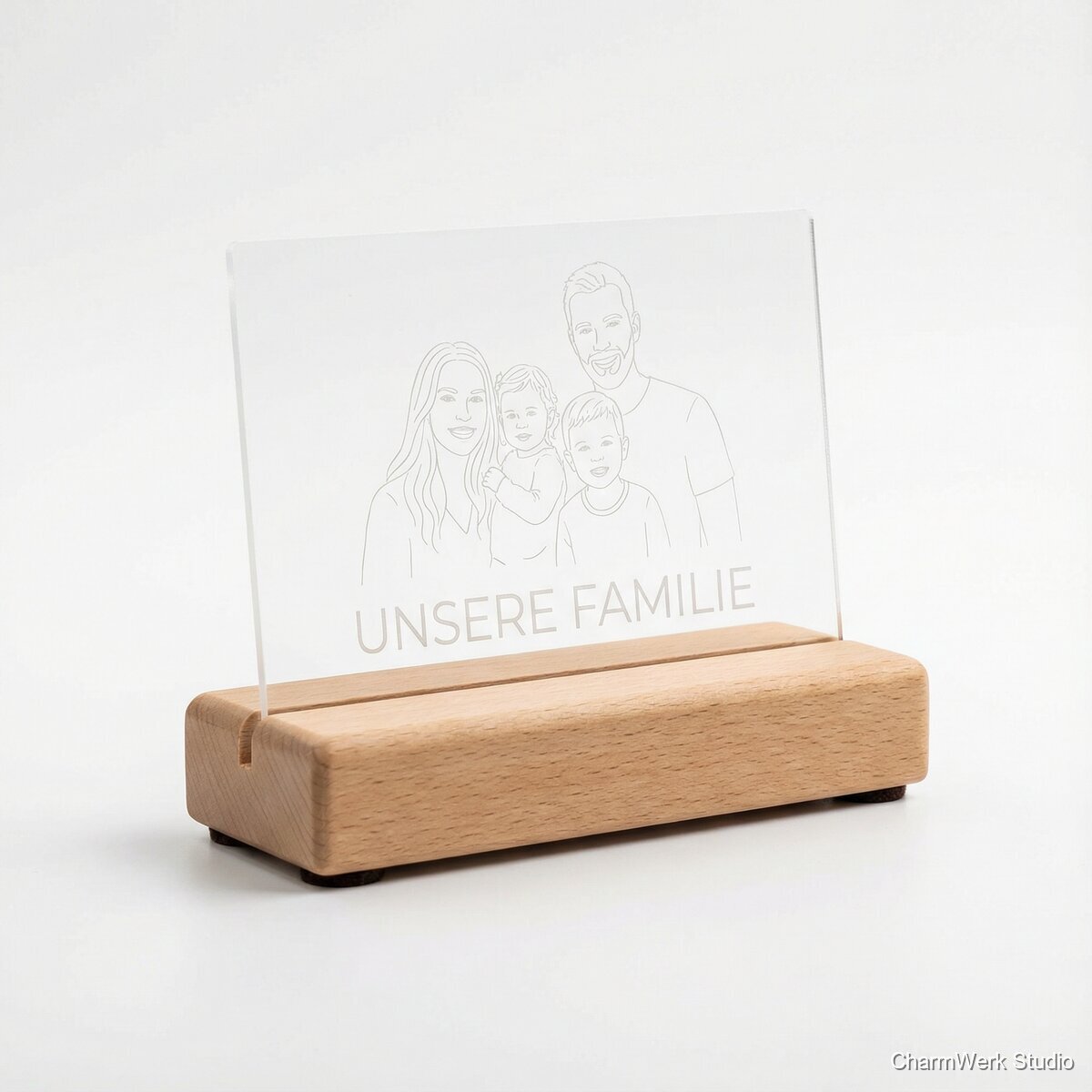

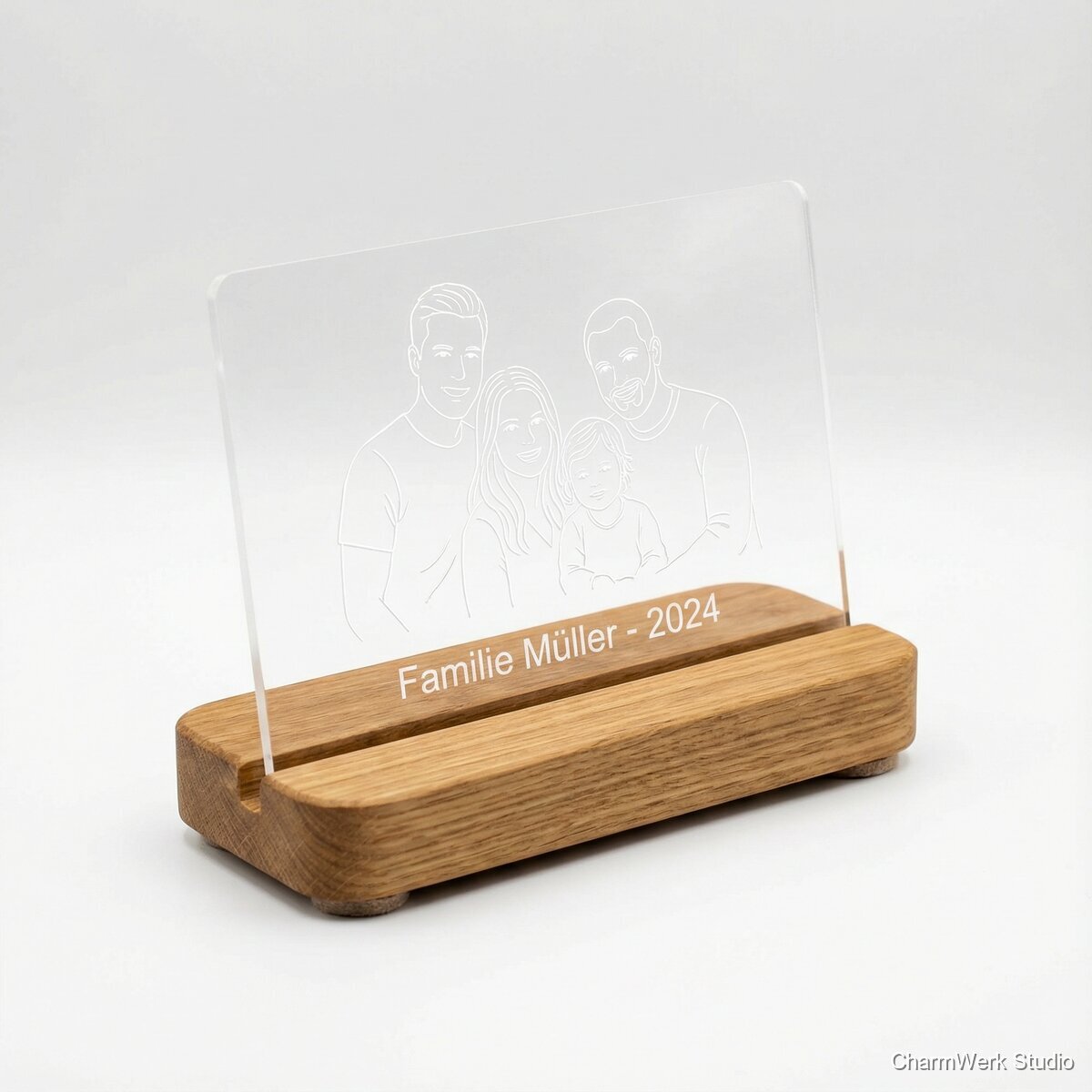

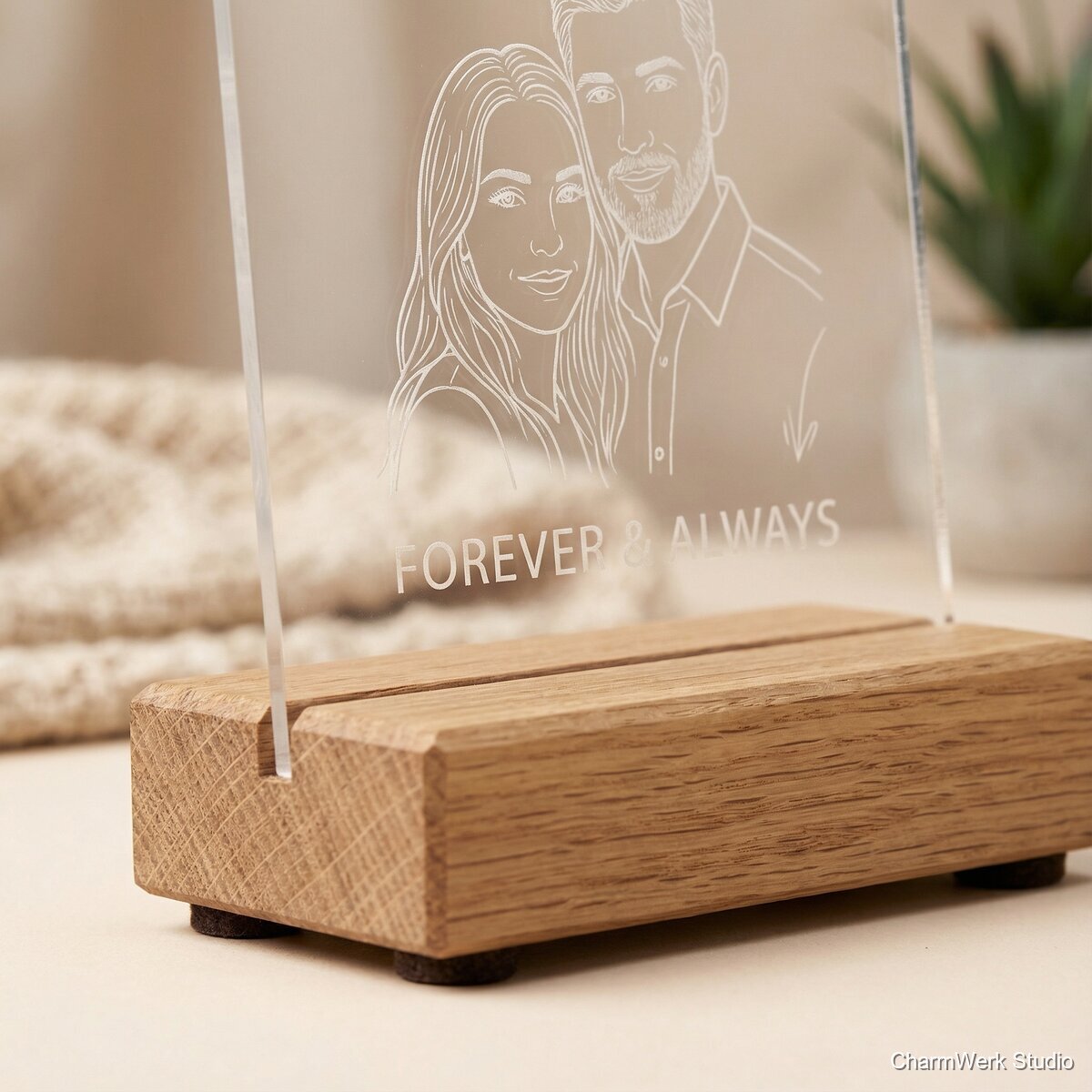

Fotoständer aus Holz mit Acryl-Fotooverlay
Ein CNC-gefräster Holzständer trägt eine lasergravierte Acrylscheibe, auf der ein Foto als Kontur/Line-Art und ein kurzer Text verewigt werden. Durch die Materialkombination wirkt das Bild leicht und modern, bleibt aber warm durch das Holz.
Alle Ansichten freischalten
Registriere dich kostenlos, um alle Produktbilder zu sehen.
Produktansichten
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Hartholz-Block oder Leimholz (z.B. Eiche/Buche) ca. 200 x 80 x 28mm
1 Stk
6–12 €
Acrylglas 3mm (gegossen empfohlen) klar, ca. 200 x 150mm
1 Stk
3–6 €
Filzgleiter selbstklebend 20–25mm
4 Stk
0,50–1,00 €
Hartwachsöl/Danish Oil (Verbrauch)
ca. 10–20 ml
0,50–1,50 €
Schleifpapier (Korn 120/180/240; Verbrauch)
je 1–2 Bögen
0,50–1,00 €
Maskierfolie/Transfer-Tape für Acryl (optional, gegen Rauchspuren)
1 Stück/Abschnitt
0,50–1,50 €
Isopropanol + Mikrofasertuch (Verbrauch)
gering
0,20–0,50 €
Benötigte Werkzeuge
- CNC-Fräse (z.B. 3018/6040 o.ä.) + Opferplatte + Spannmittel/Schraubzwingen oder Vakuum/Double-Tape (holzgeeignet)
- Fräser: 3mm Downcut (Kontur), 2–3mm Nutfräser/Spiralfräser (Schlitz), optional 6mm Planfräser zum Überplanen
- Laser (Dioden- oder CO₂-Laser) für Acrylgravur; CO₂ ideal, Diode mit schwarzer Beschichtung/Markierspray möglich
- Software: CAD/CAM (Fusion 360, VCarve, Estlcam) + Vektortool (Inkscape/Illustrator)
- Exzenterschleifer oder Schleifklotz
- Entgrater/Schabmesser + Kantenfräser oder Schleifvlies optional
- Messschieber/Lineal/Winkel
- Pinsel/Lappen für Öl, Einweghandschuhe
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Motiv vorbereiten (Foto → Line-Art)
30–60 minFoto auswählen (hoher Kontrast, klarer Gesichtsausdruck). In Inkscape/Illustrator in Kontur umwandeln: z.B. Kanten/Outline nachzeichnen oder über „Bitmap nachzeichnen“ und anschließend stark vereinfachen (wenige, saubere Linien). Text hinzufügen (Name/Datum). Strichstärke für Lasergravur passend wählen: bei 3mm Acryl wirken 0,25–0,4mm Linien gut. Motiv spiegeln, wenn du von der Rückseite gravierst (empfohlen).
- Je weniger Linien, desto hochwertiger wirkt’s – lieber kuratieren als alles übernehmen.
- Für Porträts funktionieren Halbprofil/klare Lichtkante besser als flaches Frontfoto.
- Text nicht zu klein: mind. 8–10pt bei feiner Schrift, besser 12pt+ für sichere Lesbarkeit.
Holzsockel CAD anlegen
20–30 minSockelmaß festlegen (z.B. 160 x 60 x 28mm). Schlitz positionieren (mittig oder leicht nach hinten versetzt, z.B. 20–25mm von der Rückkante). Schlitzbreite auf Acryl + Spiel auslegen: bei 3,0mm Acryl eine Nut von 3,2–3,4mm. Tiefe 12–15mm für Standfestigkeit. Optional: Unterseite 1mm Tasche für Filz oder 4 kleine Senkungen für Filzgleiter.
- Bei sehr glattem Acryl lieber minimal mehr Spiel (3,4mm) und ggf. mit dünnem Filzstreifen klemmen, statt zu eng zu fräsen.
- Kanten oben leicht fasen/runden sieht „möbeliger“ aus und fühlt sich besser an.
CNC-Setup & Fräsen des Sockels
45–75 minHolz plan aufspannen. Falls Rohholz uneben: optional kurz planen (Planfräser). Dann Nut fräsen (mehrere Zustellungen, z.B. 2–3mm pro Pass je nach Maschine). Anschließend Außenkontur fräsen und optional Fasen/3D-Kante. Nach dem Fräsen Teile lösen, Tabs entfernen, Kanten entgraten.
- Downcut-Fräser für saubere Oberkante bei Holz; für die Nut funktioniert ein normaler Spiralfräser gut.
- Vorher Testnut in Reststück fräsen und Acrylprobe stecken – spart Ausschuss.
- Auf Ausrisse an der Austrittskante achten: ggf. mit Opferleisten arbeiten.
Schleifen & Oberflächenfinish Holz
40–70 min (inkl. Warte-/Trockenzeit anteilig)Sockel schleifen: Korn 120 → 180 → 240, Kanten brechen. Staub entfernen. Öl/Hartwachsöl dünn auftragen, 10–15 min einziehen lassen, Überschuss abnehmen. Nach 1–2 h leicht nachpolieren; optional zweite Schicht nach 4–6 h (oder nach Herstellerangabe).
- Öl sehr dünn verarbeiten – dicke Schichten werden fleckig/klebrig.
- Bei Eiche kann ein Vorwässern/leichter Zwischenschliff die Faserhebung reduzieren.
- Wenn du schnell liefern musst: Hartwachsöl trocknet oft schneller als reines Öl.
Acryl zuschneiden (Laser) & Kanten vorbereiten
15–30 minAcryl auf Endmaß schneiden (z.B. 150 x 100mm) – ideal mit CO₂-Laser oder Acrylsäge. Kanten entgraten (Schabmesser/feines Schleifvlies). Schutzfolie möglichst drauflassen bis nach der Gravur (außer wenn rückseitig graviert wird und die Folie im Weg ist).
- Gegossenes Acryl graviert „frostiger“ und schöner als extrudiertes.
- Wenn du Kanten flammenpolierst: nur kurz, gleichmäßig, Abstand halten – sonst Spannungsrisse.
Lasergravur (Rückseite empfohlen)
20–45 minMotiv auf der Rückseite gravieren (gespiegelt), dadurch wirkt die Vorderseite glatt und hochwertig, und die Gravur ist geschützt. Einstellungen abhängig vom Laser: - CO₂ (40–60W): typ. 200–400 mm/s, 15–30% Leistung für Gravur (Testmatrix!). - Diode: besser mit Acryl-Markierspray oder schwarzer Folie/Anstrich arbeiten, dann gravieren/abtragen. Nach Gravur Folie abziehen, Acryl mit Isopropanol reinigen (vorsichtig, nicht „trocken reiben“).
- Immer eine kleine Testgravur in einer Ecke oder auf Reststück machen (Tiefe/Weißgrad).
- Bei Rauchspuren hilft Maskierfolie oder Paper-Tape auf der Oberfläche.
- Bei Text auf Rückseite: ebenfalls spiegeln, sonst steht er später falsch.
Endmontage & Stand prüfen
10–20 minFilzgleiter unter den Sockel kleben (Ecken/gleichmäßig). Acrylscheibe in den Schlitz einsetzen, Sitz prüfen (kein Wackeln, aber ohne Gewalt). Bei zu locker: dünnen Filzstreifen in den Schlitz oder transparente TPU-/Silikonstreifen als Klemmeinlage. Bei zu stramm: Schlitz minimal nachschleifen (Schleifpapier auf dünnem Holzstreifen).
- Acryl erst nach vollständiger Öl-Trocknung einsetzen, damit keine Ölnebel/Abfärbung entsteht.
- Leichter Rückversatz der Nut erhöht Kippsicherheit, besonders bei größeren Scheiben.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
49–79 € (Standardgröße, personalisiert). Premium-Holz (Nussbaum) oder größer/mit LED: 79–109 €.
ca. 11–24 €
ca. 38–55 € (bei 59 € Verkaufspreis und ~15–21 € Material; Arbeitszeit/Overhead nicht eingerechnet)
64%3–4 h (bei geübtem Workflow; Serienfertigung ab 5 Stk: ca. 1,5–2,5 h/Stk durch Vorlagen & Batch-Lasern).
Nein
Hoch
Hoch
