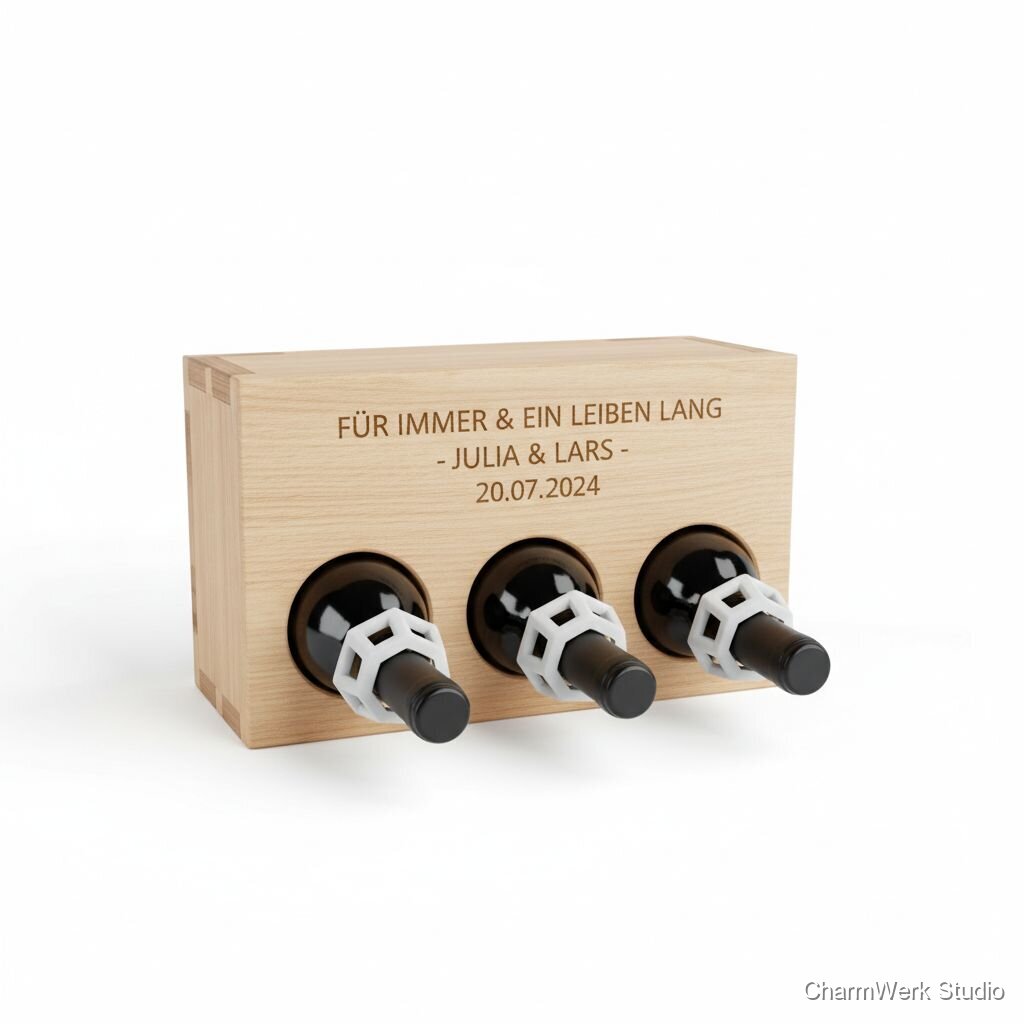

Graviertes Weinregal-Modul mit 3D-Flaschenringen
Ein kompaktes, CNC-gefrästes Holzmodul mit gravierter Widmung, das Weinflaschen sicher aufnimmt. 3D-gedruckte Ringe fixieren die Flaschenhälse und geben dem Regal einen modernen Twist – perfekt als Hochzeits- oder Einzugsgeschenk.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex (18 mm) – Zuschnitt ca. 350 x 320 mm
1 Stück (Restabschnitt aus 18 mm Platte)
≈ 8,00 €
PLA-Filament (versch. Farben) – für 3 Ringe
ca. 20–40 g (gesamt)
≈ 0,50–1,00 € (bei 20 €/kg)
Schrauben / Holzdübel / Montagekleber (PVA-Holzleim)
kleines Set (Schrauben 4x20 mm, 4 Dübel, 1 Tubenportion Leim)
≈ 3,50 €
Osmo TopOil (oder Holzöl) / 125 ml (kleine Flasche)
1 Flasche (oder ähnliches Finish)
≈ 9,00 € (kleine Flasche)
Schleifpapier (K120, K240) & Schleifklotz
einige Bögen
≈ 2,00 €
Kleines Zubehör (Masking Tape, Microfasertuch)
kleines Set
≈ 1,50 €
Verpackungsmaterial (Geschenkbox / Papier)
1 Set
≈ 2,00 €
Benötigte Werkzeuge
- CNC-Fräse (Desktop/Router) oder CNC-Dienstleister optional
- V‑Bit (Gravur) + 6–8 mm Schaftfräser (für Außenkontur) optional
- 3D-Drucker (FDM) – z. B. Ender/Prusa optional
- CAM-Software (Fusion 360, Estlcam o. Ä.) optional
- Bohrmaschine / Akkuschrauber, Zwingen, Winkel, Messschieber optional
- Schleifwerkzeug (Schleifklotz oder Exzenterschleifer) optional
- Pinsel / Lappen für Ölauftrag optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Maße festlegen
20–30 minBestimme Aufnahmebreite pro Flasche (Ø Flaschenkörper ≈ 75–85 mm). Für 3 nebeneinander: Breite = 3 × 85 mm + Zwischenräume (ca. 330 mm). Tiefe auf Flaschenlänge anpassen (ca. 320 mm). Leg das Layout für Frontplatte, Fuß / Rückwand und Position der Halsbefestigungen fest.
- Bedenke Toleranzen: Innenmaße etwas großzügiger planen (+1–2 mm).
- Wenn Modularität gewünscht: Bohrungen für Verbinder vorsehen.
3D-Design für Flaschenringe (CAD)
20–30 minIn einem CAD-Programm (Fusion 360 / Tinkercad) einen Ring entwerfen: Innen-Durchmesser 29–31 mm (je nach Flaschennacken), Wandstärke 3 mm, Höhe 16–20 mm. Integriere eine vordere Verkrallung/Flansch (2 mm) zum Einrasten in die Fräskante oder Bohrung.
- Mach eine Test-Variante mit 100 % Skalierung zur Probe, bevor du alle druckst.
- Für festeren Sitz ein kleines Fillet an den Kanten einfügen.
CAM für CNC (Konturen & Gravur vorbereiten)
20–30 minImportiere Front- und Seitenkontur in die CAM-Software. Lege Gravurpfade mit V-Bit (z. B. 60° V‑Bit) für Text/Monogramm an. Definiere Passaten (0,5–1 mm) oder Steckverbindungen, falls vorgesehen.
- Wähle geeignete Zustellungen (ap = 3–4 mm, ae = 40–60 % bei Multiplex).
- Nutze eine Opferplatte unter dem Werkstück, um Ausrisse an der Unterkante zu vermeiden.
CNC‑Fräsen (Kontur & Gravur)
45–75 min (inkl. Rüsten)Spanabhebender Arbeitsgang: Werkstück sicher festspannen, Referenzpunkt setzen, Gravurpfad ausführen, anschließend Außenkontur fräsen. Entferne das Werkstück vorsichtig und entgrate Kanten.
- Bearbeitung in zwei Schritten: erst Gravur, dann Schnitt. So sitzt die Gravur sauber.
- Nach dem Fräsen Kanten mit K120/K240 schleifen, besonders an Öffnungen.
3D-Druck der Ringe
60–90 min (Druck läuft nebenbei)Sliced die Ringdateien (0,2 mm Layer, 20 % Infill, 2 Perimeter). Positioniere mehrere Ringe gleichzeitig. Druckdauer für 3 Ringe: 45–120 min (je nach Drucker).
- Drucke zuerst einen Prototypring und teste am echten Flaschenhals.
- Ringe in Filamentfarbe wählen, die zum Holzfinish passt; bei rauer Oberfläche kurz mit 240er schleifen.
Endfertigung: Schleifen & Finish
20–30 min (+ Trocknung 1–2 h je nach Produkt)Feinschliff aller Oberflächen (K240). Ölauftrag in dünnen Schichten (Osmo TopOil): Auftrag, 6–8 min einziehen lassen, überschüssiges Öl abnehmen – ggf. 2 Schichten.
- Öl immer gut einreiben, Überschuss wegwischen, sonst klebrige Stellen.
- Vor dem letzten Finish eine letzte Probe-Anprobe mit Flasche machen.
Montage der Ringe & Endmontage
15–25 minRinge in vorgeplante Bohrungen / Aussparungen stecken oder mit 1–2 kleinen Schrauben bzw. Klebepunkt fixieren. Montagekleber an Verbindungsstellen anbringen, prüfen ob alles bündig sitzt.
- Nutze geringe Klebstoffmengen, um Überschuss zu vermeiden.
- Bei Einrast-Systemen die Toleranz nochmals prüfen; bei Bedarf Ringe leicht nachschleifen.
Qualitätsprüfung & Verpackung
10–15 minPassformtest mit 1–3 Weinflaschen, Kontrolle Gravurqualität, Reinigen, einpacken (Geschenkbox + Einleger).
- Test mit unterschiedlichen Flaschen (Bordeaux/Burgund) durchführen.
- Lege ein kleines Pflegehinweis-Kärtchen (Öl verwenden) bei.
Markt & Machbarkeit
120,00 € (empfohlener Verkaufspreis, personalisierte Variante)
≈ 27,50 €
ca. 40,50 € (Verkaufspreis − Materialkosten − Arbeitskosten kalkuliert mit 15 €/h × 3,5 h = 52,50 €)
34%3–4 Stunden (bei erfahrenem Maker; 3D-Druck läuft meist nebenbei)
Nein
Mittel
Mittel
