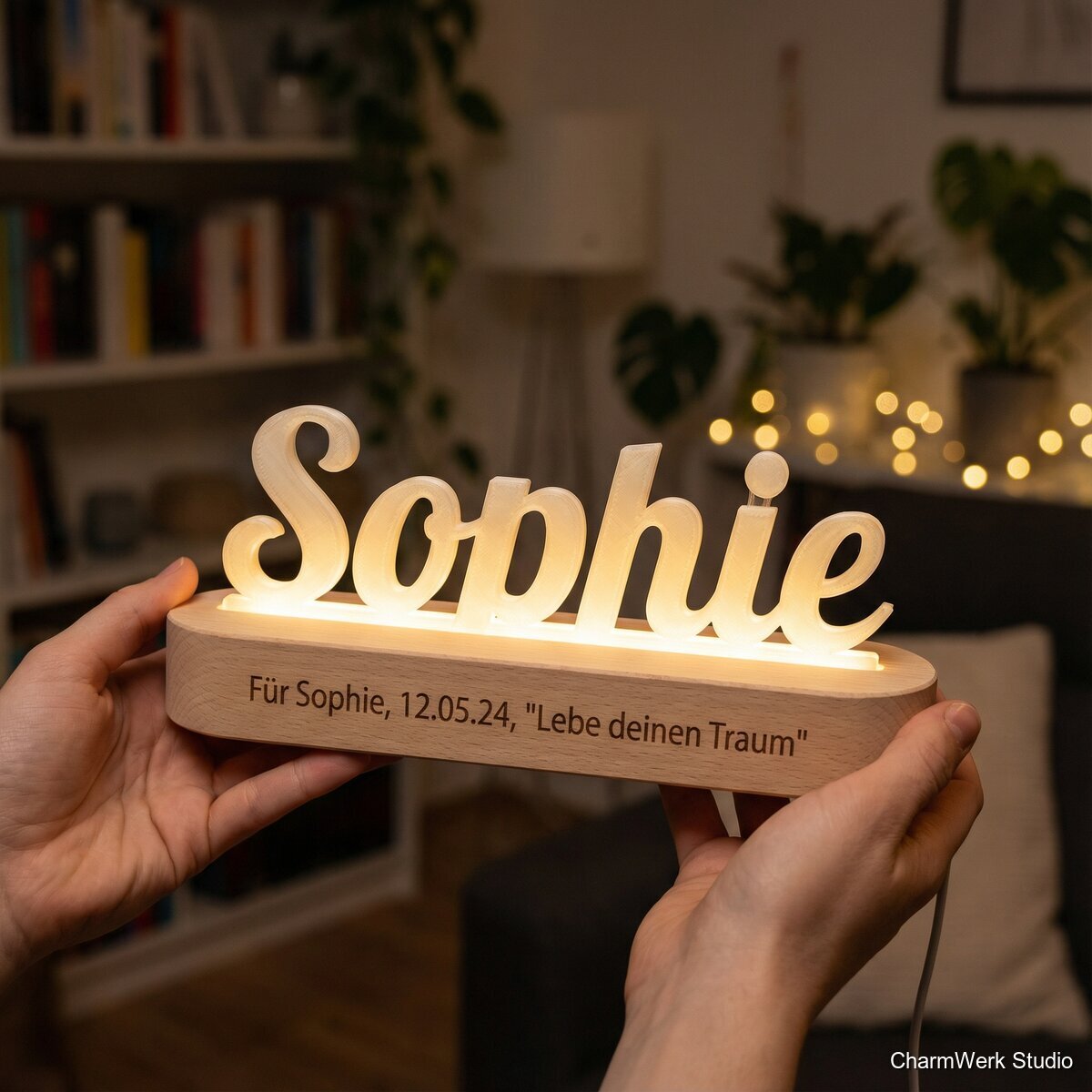

Leuchtender Namensschriftzug mit Holzsockel
Ein 3D-gedruckter Namensschriftzug steckt in einem CNC-gefrästen Holzsockel und wird von einer dezenten LED-Leiste hinterleuchtet. Durch Lasergravur auf dem Sockel (Datum, Lieblingsspruch) wird daraus ein persönliches Deko-Highlight für Regal oder Schreibtisch.

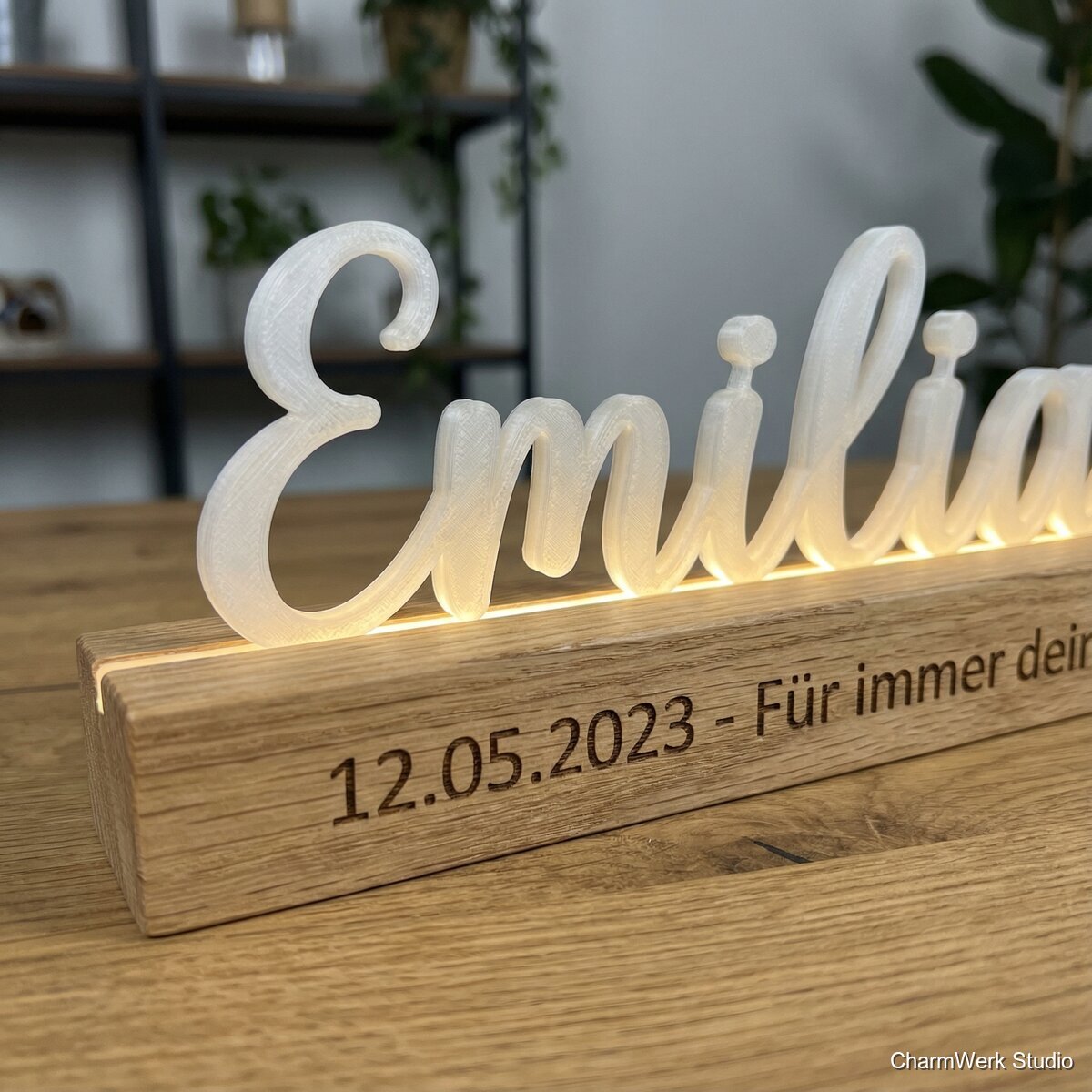

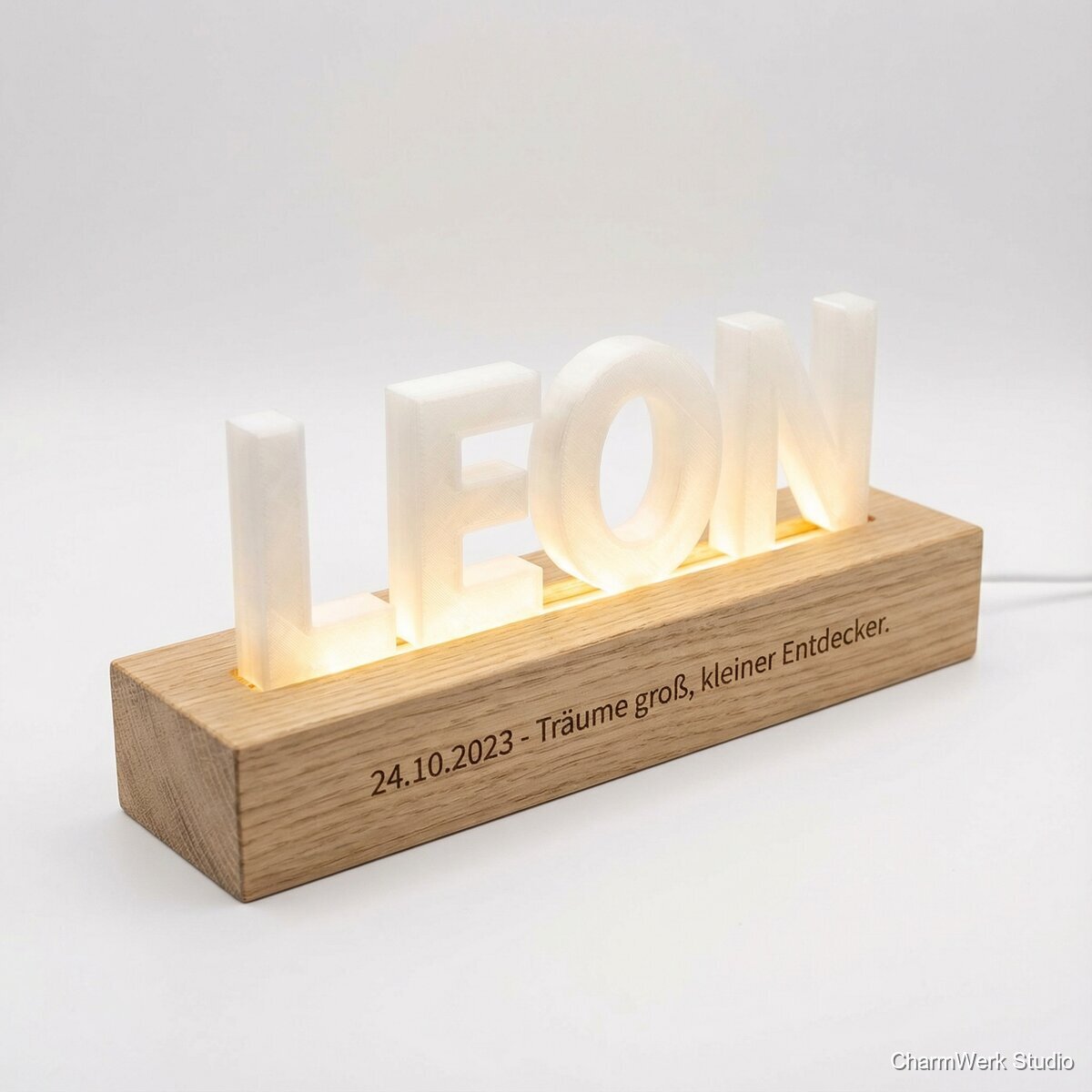

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzleiste (z.B. Buche) 30 x 60 mm, Länge 250 mm
1 Stück
6–12 €
PLA oder PETG Filament (weiß/opak oder pastell), 1.75 mm
ca. 60–120 g
1,50–3,50 €
LED-Strip 5V USB, warmweiß, 1 m (mit Kabel)
1 Set
6–12 €
USB Inline-Schalter (optional, wenn nicht am Strip)
1 Stück
2–5 €
Acrylglas opal/milchig 3 mm (optional als Diffusor/Backer)
ca. 200 x 80 mm
4–8 €
Holzöl/Hartwachsöl
ca. 10–20 ml
0,50–1,50 €
Schleifpapier (K120/180/240)
je 1–2 Bögen
1–3 €
Sekundenkleber Gel oder 2K-Epoxy (punktuell)
wenige g
0,50–2 €
Doppelseitiges Klebeband (für LED)
ca. 20–30 cm
0,20–0,80 €
Filzgleiter (optional)
4 Stück
0,50–1 €
Benötigte Werkzeuge
- 3D-Drucker (PLA/PETG) + Slicer (PrusaSlicer/Cura)
- CNC-Fräse (oder Oberfräse mit Anschlag als Alternative)
- Lasergravierer (Diode oder CO₂)
- Fräser: 3 mm Schaft, 2-Schneider (Holz); optional 6 mm Planfräser
- Schraubstock/Spannpratzen, Opferplatte
- Entgrater/Feile, Cuttermesser
- Schleifklotz oder Exzenterschleifer optional
- Multimeter (optional zum Prüfen von 5V/Polung) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design: Schriftzug & Sockel definieren
30–60 minWähle Schriftart und Name. Lege Breite (z.B. 200 mm) fest und plane den Fuß/Steckbereich: Am unteren Rand des Schriftzugs eine gerade „Steckkante“ oder Zapfenleiste (z.B. 4–5 mm tief, 6–8 mm hoch) für stabilen Sitz. Sockel: Nut für den Schriftzug (z.B. 6.2–6.5 mm breit bei 6.0 mm Druckstärke) + LED-Tasche hinten (z.B. 10–12 mm breit). Plane Kabelauslass nach hinten/unten.
- Bei Script-Fonts die dünnsten Striche prüfen: Minimum ca. 2.0–2.5 mm für sauberen Druck.
- Toleranzen: 0.2–0.4 mm Spiel in der Nut einplanen (Druck variiert).
- Wenn der Name sehr lang ist: Sockel länger machen oder Schrift höher/kompakter skalieren.
3D-Druck: Namensschriftzug herstellen
1.5–3 h (druckzeitabhängig) + 10–20 min NacharbeitDrucke den Schriftzug flach liegend. Empfohlen: 0.2 mm Layer, 3–4 Perimeter, 15–20% Infill (Gyroid). Material: PLA (einfach) oder PETG (zäher, temperaturbeständiger). Für „Glow“-Effekt: weiß/opal oder transluzentes Filament; für klare Silhouette: opak. Nach dem Druck Kanten entgraten, ggf. leicht schleifen.
- Für gleichmäßige Lichtkante funktionieren helle, leicht transluzente Filamente am besten.
- Bei Warping: Brim 3–5 mm und saubere Betthaftung.
- Wenn du eine Acryl-Hinterplatte nutzt: Schriftzug als dünnes Frontteil (2–3 mm) + Acryl dahinter wirkt sehr hochwertig.
CNC: Holzsockel zuschneiden & planen
20–40 minHolzrohling auf Länge (z.B. 220 mm) zuschneiden. Optional CNC-Planfräsen (0.5–1 mm) für perfekte Oberfläche. Kanten leicht fasen (z.B. 1 mm) oder rundfräsen.
- Richtung der Maserung beachten: Nut längs zur Maserung reduziert Ausrisse.
- Opferplatte und saubere Spannung sind entscheidend für präzise Nuten.
CNC: Nut und LED-Kanal fräsen
30–60 minFräse oben eine Nut für den Schriftzug: z.B. 6.3 mm breit, 12–15 mm tief (Tiefe je nach Stabilität). Fräse hinten (oder unten) einen LED-Kanal: z.B. 10–12 mm breit, 3–5 mm tief, über die Länge des Sockels. Zusätzlich eine kleine Tasche/Bohrung für Kabelauslass (z.B. 6–8 mm) nach hinten/unten.
- Nutbreite erst mit Teststück validieren (3D-Druck maßlich prüfen).
- Für sauberen Nutboden: letzte Zustellung klein (0.2–0.3 mm).
- LED nicht direkt „anpressen“ an Holzoberfläche: 1–2 mm Luft/Reflexionsraum sorgt für weichere Hinterleuchtung.
Lasergravur: Personalisierung auf dem Sockel
15–30 minSockeloberseite oder Front gravieren (Datum, Spruch, Koordinaten). Position so wählen, dass die Nut nicht geschwächt wird (mind. 6–8 mm Abstand zur Nutkante). Nach der Gravur Ruß/Brandrückstände entfernen (leicht feucht, danach trocknen).
- Vorher Testgravur auf Restholz: Holzarten reagieren stark unterschiedlich.
- Bei geölter Oberfläche zuerst gravieren, dann ölen (sauberere Gravurkanten).
Schleifen & Finish
30–45 min + TrockenzeitSockel schleifen: K120 → K180 → K240. Staub entfernen. Dann ölen (dünn, 10–15 min einziehen lassen, überschüssig abnehmen), ggf. zweite Schicht nach 4–6 h. Schriftzug optional mit mattem Klarlack versiegeln.
- Öl betont Maserung stark (Premium-Look). Für helles Holz ohne Nachdunkeln: matt Klarlack statt Öl.
- Filzgleiter erst nach dem Finish anbringen.
LED montieren & testen
15–30 minLED-Strip in den Kanal kleben (ggf. zusätzlich mit kleinen Klebepunkten sichern). Kabel durch Auslass führen. Test an USB-Netzteil/Powerbank: Lichtverteilung prüfen. Optional Diffusor: opales Acryl als kleiner Streifen vor/über dem LED-Kanal oder als Backer hinter dem Schriftzug.
- Warmweiß wirkt wohnlicher (Regal/Schlafzimmer), neutralweiß eher „Schreibtisch“.
- Wenn Hotspots sichtbar sind: LED weiter weg vom Schriftzug positionieren oder opales Acryl verwenden.
- Achte auf Brand-/Hitzeschutz: 5V-LED-Strips werden meist nur handwarm, trotzdem nicht komplett luftdicht einschließen.
Endmontage: Schriftzug einsetzen
10–20 minSchriftzug in die Nut stecken. Wenn stramm: Nut minimal nachschleifen oder Schriftzug-Unterkante leicht abziehen. Optional punktuell mit Sekundenkleber Gel fixieren (2–3 Punkte reichen). Abschlusscheck: wackelfrei, Kabel sauber geführt, Gravur sauber.
- Keinen durchgehenden Kleberfilm in die Nut: erschwert Reparatur/LED-Wechsel.
- Für Versand: Schriftzug abnehmbar lassen und separat verpacken.
Markt & Machbarkeit
49–89 € (je nach Holzart, Größe, RGB/Controller, Acryl-Option und Gravurkomplexität).
Ca. 10–22 € (Basis) bzw. 16–35 € (mit Acryl/Schalter/hochwertigem Holz).
Ca. 30–55 € pro Stück bei 69 € VK und 14–20 € Material (ohne Maschinenabschreibung).
45%Aktive Arbeitszeit ca. 3–5 h; mit typischer Druckzeit insgesamt 4–8 h Durchlauf (viel Wartezeit).
Nein
Hoch
Mittel
