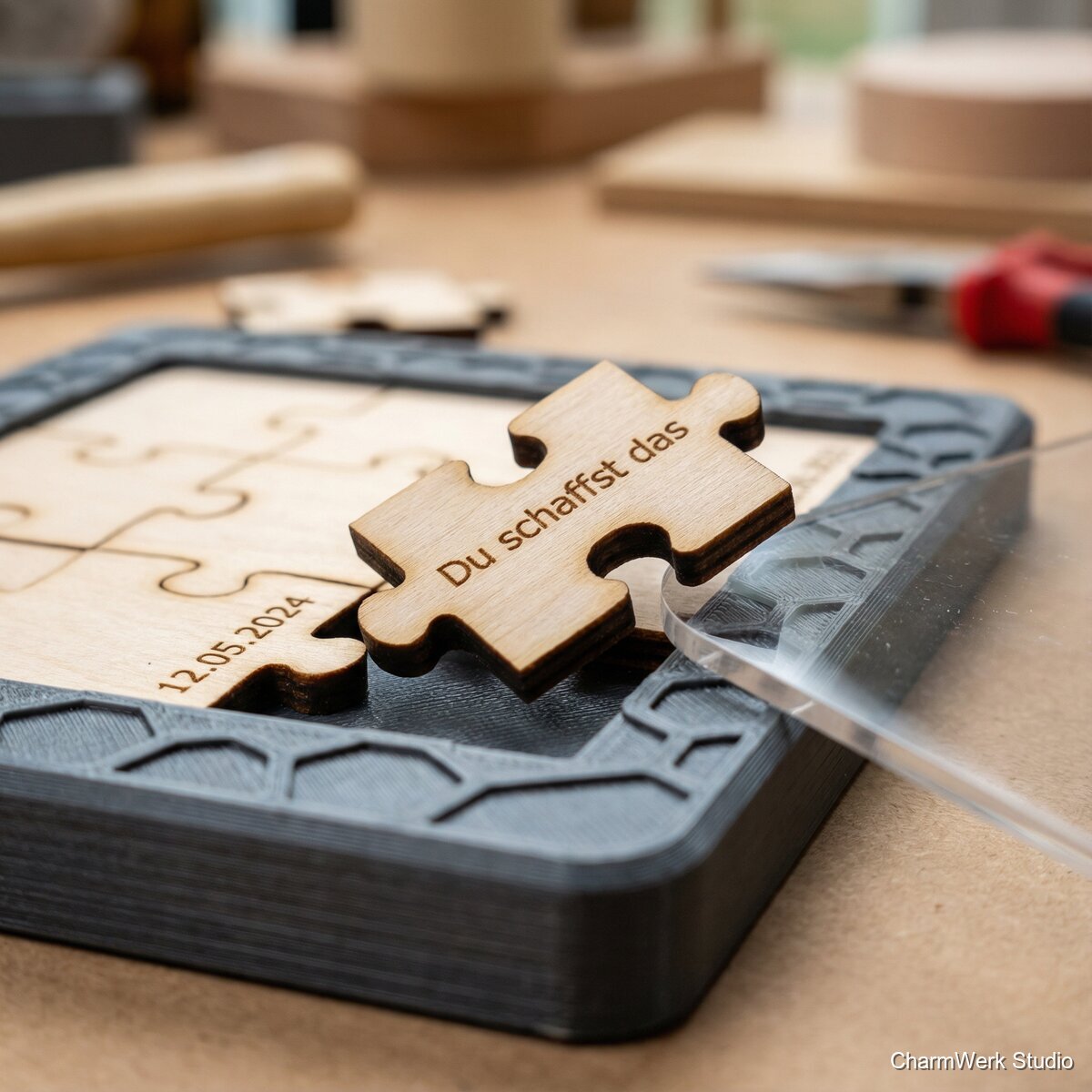

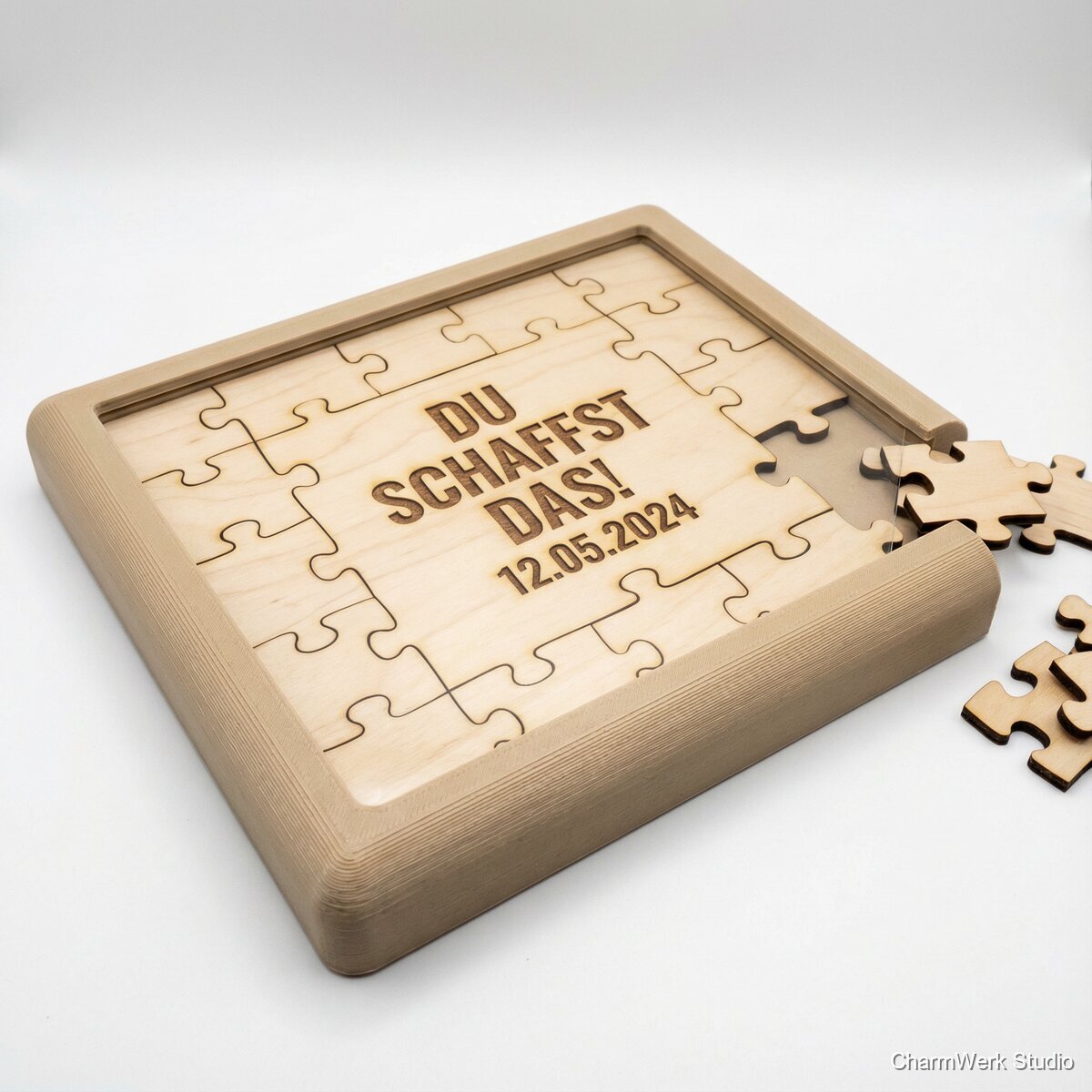

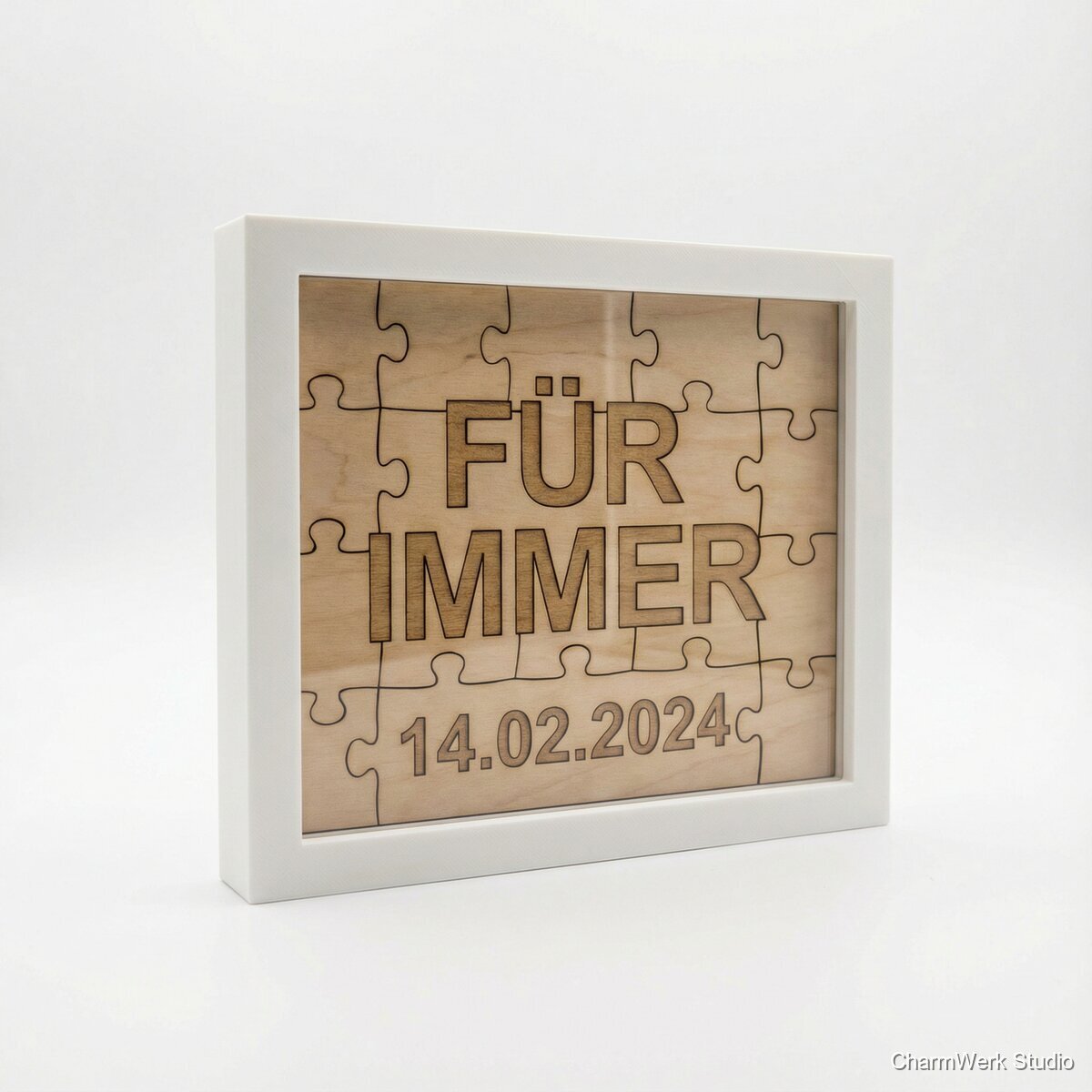

Puzzle-Message: Holzpuzzle im 3D-Rahmen
Ein laser-geschnittenes Holzpuzzle trägt eine versteckte Botschaft oder ein wichtiges Datum, während ein 3D-gedruckter Rahmen das Puzzle elegant aufnimmt. Perfekt für Anträge, Jubiläen oder als „Du schaffst das“-Motivation, die man zusammensetzen muss.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birkensperrholz 3 mm, A4/A3 (mind. 200 x 200 mm)
1 Platte
3,50–7,00 €
PLA oder PETG Filament (für Rahmen, ~200–260 g)
0,20–0,26 kg
4,50–8,50 €
Acrylglas klar 1,5–2 mm (optional, 160 x 160 mm)
1 Stück
3,00–6,00 €
Holzleim (D3) oder CA-Kleber (Sekundenkleber) für optionale Holz-Rückwand/Details
kleine Menge
0,20–1,00 €
Schleifpapier P240/P320
1–2 Bögen
0,50–1,00 €
Hartwachsöl oder Klarlack (kleine Menge)
ca. 10–20 ml
0,50–1,50 €
Filzgleiter / dünnes EVA-Foam (gegen Klappern, optional)
4–8 Pads / 1 Streifen
0,50–2,00 €
Neodym-Magnete 6x2 mm (optional für Verschluss)
4–8 Stück
2,00–5,00 €
Kraftpapier/Schachtel für Verpackung (optional)
1 Set
1,50–4,00 €
Benötigte Werkzeuge
- Lasercutter (z.B. 40–60W CO₂ oder Diode mit Air Assist) + Abluft/Filterung (wichtig)
- 3D-Drucker (FDM) mit 0,4 mm Düse
- CAD/Vector-Software (Illustrator/Inkscape) + ggf. Fusion 360/FreeCAD für Rahmen
- Schleifklotz/Entgrater/Seitenschneider
- Klemmzwingen oder Gewichte (für Rückwand, optional) optional
- Mikrofasertuch/Isopropanol (für Acryl & Rahmenreinigung) optional
- Messschieber (für passgenaue Toleranzen) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design der Botschaft & Puzzle-Layout
45–75 minLege Text/Datum fest und entscheide, ob die Botschaft sofort sichtbar ist (graviert auf die Oberseite) oder als "Reveal" funktioniert (z.B. Motivfragmente, die erst zusammengesetzt lesbar sind). Erstelle in Inkscape/Illustrator die Puzzle-Schnittlinien (25–36 Teile für 150x150 mm ist "medium"). Plane einen umlaufenden Rand von 1,5–2 mm ohne Schnittlinien, damit Teile stabil bleiben.
- Für den Reveal-Effekt: Text als große Kontur auflegen und die Puzzle-Nahtlinien so setzen, dass Buchstaben über mehrere Teile laufen.
- Mind. 6–8 mm minimale Stegbreite in den Teilen lassen, sonst brechen sie bei 3 mm Holz schnell.
- Testdruck auf Papier: 1:1 ausdrucken, um Lesbarkeit und Teilegröße zu prüfen.
Rahmen-Konstruktion (3D) mit Toleranzen
45–90 minKonstruiere einen Rahmen als "Tray" (Wanne) mit Innenmaß ca. 152,5 x 152,5 mm und Tiefe 8–10 mm für das Puzzle (3 mm Holz + etwas Spiel). Darüber optional eine Nut/Schulter für Acryl (z.B. 2,0 mm tief, 1,8–2,1 mm breit). Plane eine Rückwand: entweder 3D-gedruckt (Snap-Fit/Schrauben) oder Holzplatte, die eingeklebt/verschraubt wird. Toleranzen: +0,3 bis +0,6 mm im Innenmaß, je nach Drucker/Material.
- PETG ist besser, wenn der Rahmen in Sonne/Wärme stehen könnte; PLA ist einfacher zu drucken und schärfer in Details.
- Wenn Acryl eingesetzt wird: kleine Aushebe-Nut (2–3 mm Kerbe) vorsehen, damit man die Scheibe herausnehmen kann.
- Snap-Fits lieber in PLA vorsichtig dimensionieren (0,8–1,2 mm Federsteg), in PETG etwas kräftiger.
Laser-Tests: Gravur & Schnittparameter
30–60 minMache einen kleinen Teststreifen mit Gravur und Schnitt (gleiche Holzcharge). Ziel: saubere Kanten, wenig Schmauch. Anschließend Gravur der Botschaft/Fotodither (falls vorgesehen) und danach der Schnitt der Puzzle-Teile.
- Reihenfolge: erst gravieren, dann schneiden – so bleibt Position stabil.
- Air Assist und Masking-Tape (Malerkrepp/Transfer-Tape) reduzieren Rauchspuren deutlich.
- Bei 3 mm Birke: lieber 2 Durchgänge schneiden als einen zu heißen, das verringert Kantenbrand.
Puzzle schneiden & entgraten
20–40 minNach dem Schnitt Teile vorsichtig auslösen, sortieren (z.B. in einer Schale) und die Kanten leicht entstauben. Falls nötig, sehr leicht mit P240 die Schmauchkante brechen (nicht die Passung ruinieren).
- Teile, die sehr stramm sitzen: nicht schleifen an den Passflächen, sondern minimal an der Schmauchkante außen entgraten.
- Wenn Teile nach Rauch riechen: 1–2 Stunden auslüften lassen oder mit trockenem Tuch abreiben.
Holzoberfläche veredeln (optional, aber hochwertig)
30 min Arbeit + 2–6 h Trocknung (parallel möglich)Puzzle flächig sehr dünn ölen (Hartwachsöl) oder seidenmatt lackieren. Dabei darauf achten, dass kein Finish die Passungen „zuklebt“. Danach vollständig trocknen lassen.
- Öl nur hauchdünn: zu viel macht die Teile klebrig und verändert die Passung.
- Alternativ: nur die Vorderseite leicht behandeln und Kanten roh lassen (bessere Passung).
3D-Druck des Rahmens (und Rückwand/Clips)
2,5–4,5 h Druckzeit (je nach Drucker) + 10–15 min NacharbeitRahmen mit 0,2 mm Layerhöhe drucken. Empfehlung: 3–4 Perimeter, 5 Top/Bottom-Layer. Infill 15–18% (PLA) oder 20–25% (PETG). Optional: Rückwand als separates Teil (mit Schraublöchern oder Clipnasen) und/oder kleine Abstandshalter, damit das Puzzle nicht klappert.
- Für schöne Sichtflächen: Außenwandgeschwindigkeit reduzieren (z.B. 30–40 mm/s).
- Elefantenfuß vermeiden (erste Schicht): sonst passt Acryl/Innenmaß nicht.
- Bei PETG: Retract sauber einstellen, sonst Fäden im Sichtbereich.
Acrylglas zuschneiden & einsetzen (optional)
15–30 minAcryl per Laser (saubere Kante) oder per Ritzmesser/Feinsäge zuschneiden. Schutzfolie bis zum Schluss drauflassen. Einsetzen in die Nut, Passung prüfen (leichtes Spiel, kein Klemmen).
- Lasern von Acryl nur mit geeigneter Absaugung; Schutzfolie verhindert Flammen/Smoke-Haze.
- Wenn Acryl klemmt: nicht drücken (Rissgefahr), lieber Nut minimal nachschleifen oder Innenmaß im CAD anpassen.
Endmontage & „Reveal“-Inszenierung
20–40 minPuzzle einlegen, optional dünne Filz-/EVA-Streifen als Anti-Klapper-Auflage. Acryl einsetzen und Rückwand schließen (Clip/Schraube/Magnete). Für den Geschenk-Moment: Puzzle vorab mischen und eine kleine Karte beilegen („Setz es zusammen“).
- Magnete: Polarität vor dem Einkleben markieren; 2K-Epoxy hält zuverlässiger als Sekundenkleber auf Filament.
- Wenn die Botschaft erst am Ende lesbar sein soll: Gravur so planen, dass einzelne Teile nur Fragmente zeigen.
- Optional: kleines Fach im Rahmenboden für Ring/Notiz (bei Antrag) – aber dann Innenhöhe +5–8 mm einplanen.
Markt & Machbarkeit
55–95 € (ohne Acryl eher 55–75 €, mit Acryl + Magnetverschluss + Premium-Finish eher 75–95 €).
Ca. 9–18 € Basis; 16–32 € mit Acryl/Magnet/Verpackung.
Ca. 39–70 € (je nach Ausstattung und ob Arbeitszeit eingepreist wird).
60%Aktive Arbeitszeit ca. 2–3 h, Maschinenlaufzeit (Druck/Laser) ca. 2–4 h. Reproduzierbarkeit gut nach erstem Prototyp.
Nein
Hoch
Mittel
