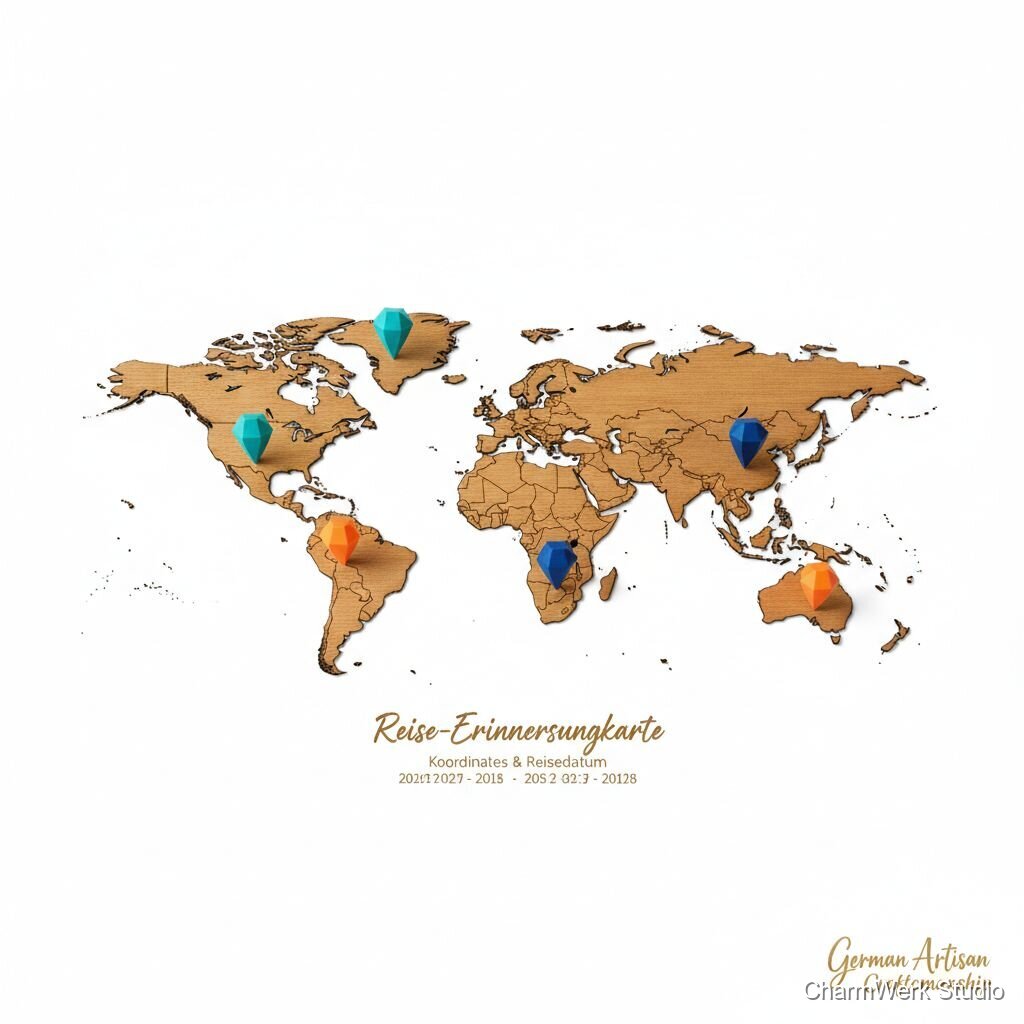

Reise-Erinnerungskarte mit 3D-Pin-Markern
Eine gelaserte Welt- oder Europakarte aus Holz mit gravierten Koordinaten und Reisedatum. Dazu 3D-gedruckte Marker-Pins (z.B. in Lieblingsfarben), die besuchte Orte sichtbar machen – ein Geschenk, das Fernweh weckt.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Sperrholz (3 mm), Zuschnitt 30×40 cm
1 Stück
€6,00
Stahlblech (0,5 mm, ferromagnetisch), Zuschnitt 30×40 cm
1 Stück
€4,00
PLA-Filament (1,75 mm) — Verbrauch ca. 20–50 g
ca. 30 g
€0,75 (anteilig von 1 kg Rolle à €25)
Neodym-Scheibenmagnete (z. B. Ø4×1,5 mm) / 10er-Pack
1 Pack (10 Stück, braucht ca. 6–12 pro Set)
€5,00
Sprüh- oder Kontaktkleber (zum Verbinden Holz/Stahl) / Holzleim (PVA)
anteilig
€1,00
Feines Schleifpapier (240, 320, 400)
Satz
€1,50
Holzöl oder dünner Klarlack (Seidenmatt) — kleine Menge
anteilig
€1,50
Kleiner Tropfen Sekundenkleber / Epoxid (für Magnete in Pins)
anteilig
€1,00
Kleinteile: Abstandshalter/Aufhängungsschrauben, ggf. doppelseitiges Klebeband
Satz
€2,00
Benötigte Werkzeuge
- Laser Cutter (CO2 oder K20) zum Gravieren/Ausschneiden
- 3D-Drucker (FDM) z. B. Prusa/Ender/Anycubic
- CAD/Vektorprogramm (Illustrator, Inkscape, Fusion 360) für Karte & Pin-Modelle
- Bohrer / Handbohrer (für Montage/ggf. Löcher in Rahmen) optional
- Schleifklotz, Feilen, Pinzette
- Zangen, Lineal, Maßband, Cutter
- Waage/Kalibrierungstools für 3D-Drucker (Feinjustierung) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Kundenabstimmung & Kartenauswahl
20–30 MinutenAbsprache mit dem Kunden: gewünschte Karte (Welt/Europa/Region), Maße, Gravurtext (Koordinaten, Datum, Name), Pin-Farben und Anzahl. Auf Wunsch Bild/Stylesheet anfordern.
- Kläre vorab, ob Küstenlinien detailreich oder stilisiert gewünscht sind — mehr Detail erhöht Laserzeit.
- Empfehle maximal 6–12 Pins für übersichtliche Optik.
Digitales Design (SVG/CAD)
60–90 Minuten (abhängig aufwändigkeitsgrad der Karte)Erstelle oder bereite eine Vektordatei der Karte vor (SVG). Markiere die Positionen der Gravuren (Koordinaten) und platziere Gravur-Textfelder. Lege Cut-Lines und Engrave-Lines getrennt in Ebenen an (z. B. 1 mm line power für Konturen, halbe Power für Küstendetail). Erstelle auch das 3D-Modell für die Pins (kleiner Kopf, zylindrischer Schaft, Hohlraum für Magnet).
- Benutze OpenStreetMap-Extrakte oder lizenzfreie Vektor-Karten als Basis.
- Für präzise Koordinaten: Google Maps / GPS-Koordinaten direkt in Design eintragen.
- Pin-Schacht: Hohlzylinder Ø4.2 mm x Tiefe 2.5–3 mm für Ø4×1.5 mm Magneten einplanen.
Laser-Test & Einstellung
20–40 MinutenTeste Materialparameter (Power, Speed, PPI) an Reststücken: Gravurtiefe, Schnittqualität und Verfärbung prüfen. Notiere optimale Werte und setze Datei für den finalen Lauf auf.
- Für 3 mm Birke gängige Werte: CO2-Laser ~ 8–18 % Power, 800–1200 mm/min (stark abhängig von Maschine).
- Mehrere Durchgänge bei Schnitt vermeiden, lieber höhere Leistung sauberer Schnitt.
Lasergravur & Ausschneiden
30–60 MinutenGraviere Konturen, Texte und Koordinaten. Schneide das Holz ggf. auf Maß oder schneide Aussparungen für Aufhängung. Anschließend separat Stahlblech ggf. zuschneiden (Blechschere oder Blechdienst).
- Auf zündsichere Einstellungen achten und Maschine nie unbeaufsichtigt lassen.
- Kleinere Details vor dem Schnitt gravieren (Vermeidung von Verbrennungsrändern).
Oberflächenfinish Holz
30–45 Minuten (inkl. Trocknungszeiten: 30–60 Minuten je nach Produkt)Entferne Brennrückstände (leichtes Bürsten), schleife Kanten (240–400), entferne Staub und trage dünn Holzöl oder Klarlack auf. Trocknen lassen.
- Mehrere dünne Schichten ölen statt einer dicken. Bei Öl: 10–15 Minuten einziehen lassen, dann überschüssiges Öl abwischen.
- Für dunklere Gravuren kann ein leichtes Wischen mit Stahlwolle 000 die Gravuren hervorheben.
Vorbereiten & Drucken der 3D-Pins
90–180 Minuten (Druckzeit abhängig von Anzahl und Drucker)Slice die Pin-Modelle (0,15–0,2 mm Schichthöhe, 20–30 % Infill). Drucke Pins in den gewählten Farben. Füge beim Modell Hohlraum für Magneten ein (Bohrung oder Tasche).
- Drucke mehrere Muster-Pins, um Passform des Magnetfachs zu prüfen.
- Verwende brim/raft nur bei Bedarf, damit die Bodenhaftung gut ist.
- PLA bei 200–210 °C, Druckbett 50–60 °C.
Nachbearbeitung der Pins
20–45 Minuten (plus Trocknungszeit Kleber 5–15 Minuten, Epoxid länger)Entferne Stützstrukturen, schleife rauhe Kanten, setze Neodym-Magnete mit Tropfen Sekundenkleber oder Epoxid in die vorbereiteten Taschen. Optional bemalen oder mit Klarlack versiegeln.
- Achte auf Polarität der Magnete (alle gleich ausgerichtet, damit sie zur Stahlplatte ziehen).
- Klebe Magnete bündig ein, damit die Pins plan aufliegen.
Verklebung Holz + Stahlblech & Montage
20–30 Minuten (plus Klebe-/Trocknungszeit)Lege Stahlblech auf die Rückseite des Holzes und klebe es mit Sprühkleber oder dünnem Kontaktkleber plan auf. Fixiere ggf. mit Klammern bis alles ausgehärtet ist. Montiere Aufhängung/Abstandshalter (kleine Holzleisten oder Distanzschrauben), damit Pins leicht bewegt werden können.
- Stelle sicher, dass keine Kleberreste auf die sichtbare Holzseite kriechen.
- Abstandshalter sorgen dafür, dass die Pins nicht zwischen Wand und Karte eingeklemmt werden.
Qualitätsprüfung & Verpackung
15–25 MinutenPrüfe, ob Magnete die Stahlplatte durch das Holz halten, Pins sauber sitzen, Gravuren korrekt sind. Fotografiere das Produkt für Listing und verpacke es sicher (Luftpolster, Ecken schützen).
- Versende mit Montageanleitung / Pflegehinweisen (Öl nachpflegen, magentische Belastung beachten).
- Füge optional eine kleine Karte mit Koordinatenliste bei.
Markt & Machbarkeit
€99 (Standard 30×40 cm, personalisiert). Varianten: kleiner €69, größer/mit Rahmen €129+
€22–€25
€74 (Beim Verkauf für €99: Verkaufspreis − Materialkosten = €99 − €25 ≈ €74. Davon sollten Arbeitszeit, Maschinenkosten und Gemeinkosten noch abgedeckt werden.)
75%5–7 Stunden (inkl. Design, Druck- und Trocknungszeiten)
Nein
Mittel
Mittel
