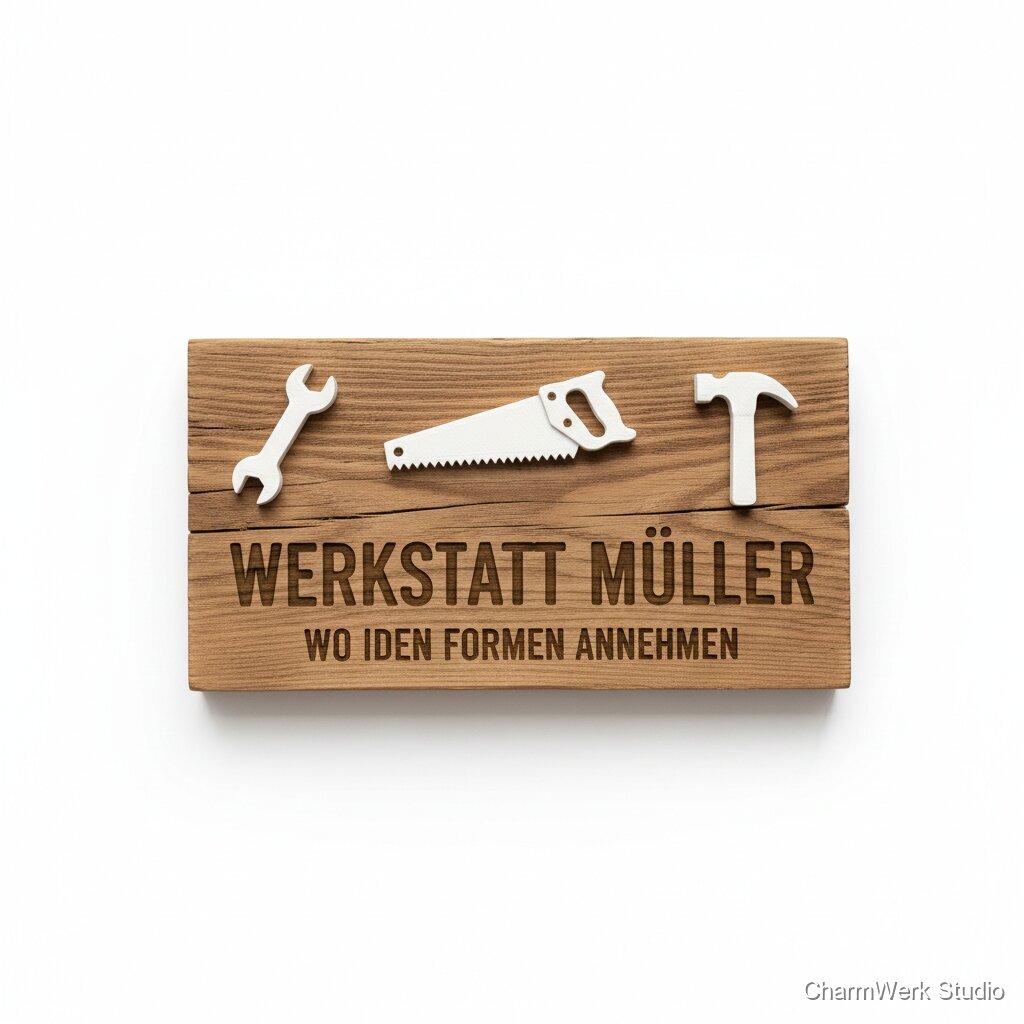

Werkstatt-Namensschild mit 3D-Werkzeug-Icons
Ein robustes Holzschild mit lasergraviertem Namen und Werkstattmotto. 3D-gedruckte Werkzeug-Icons (Schraubenschlüssel, Säge, Hammer) werden aufgesetzt und geben dem Schild Tiefe – ein starkes Geschenk für Maker.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex Sperrholz 12 mm (Stück 300 x 150 mm)
1 Stück
4,50 €
PLA-Filament (verschiedene Farben) – Verbrauch ca. 40–60 g
40–60 g
1,50 €
Holzöl (Lein- oder Tungöl) – anteiliger Verbrauch
kleine Menge (Pinselauftrag)
3,00 €
Sekundenkleber (CA) / Holzleim für Befestigung
einige Tropfen
0,50 €
Sägezahn-Aufhänger / Schrauben für Wandmontage
1 Satz
1,00 €
Schleifpapier (120, 240)
einige Blatt
1,00 €
Masking Tape (für saubere Laser-Gravur-Kanten)
Stück
0,50 €
Benötigte Werkzeuge
- Laser-Cutter (CO2) – für Gravur und ggf. Schnitt optional
- 3D-Drucker (FDM, z. B. Prusa / Ender) – für PLA-Icons
- PC mit Vektorprogramm (Inkscape / Illustrator) und 3D-Modellierung / Slicer (Fusion 360 / Tinkercad + PrusaSlicer)
- Schleifblock / Handschleifer
- Feine Zange / Skalpell (für Entfernen von 3D-Print-Fäden)
- Pinsel für Ölauftrag
- Lineal / Messschieber optional
- Heißluftfön (optional, für schnelleres Trocknen von Farbe/Öl) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Konzept & Design anlegen
15–25 MinutenGröße (z. B. 300 x 120 mm) festlegen. Schriftart und Layout für Name + Motto in Inkscape oder Illustrator setzen. Positionen für die 3D-Icons markieren. Kleine Icons (ca. 25–35 mm breit) als 2D-Silhouetten exportieren und als Referenz für 3D-Modell verwenden.
- Wähle eine gut lesbare Schrift (Serifen vermeiden bei kleiner Höhe).
- Stelle sicher, dass der Abstand der Icons zum Text mindestens 8–10 mm beträgt.
- Speichere Vektordatei im SVG/PDF-Format fürs Laser-Cutter-Interface.
3D-Modelle erstellen / herunterladen
10–20 Minuten (bei vorhandenen Vorlagen kürzer)Einfachere Icons (Schraubenschlüssel, Hammer, Säge) in TinkerCAD oder Fusion 360 modellieren oder als freie .STL aus seriösen Quellen laden. Größe ca. 30 mm Breite, Höhe 3–6 mm (für Relief-Effekt). Teile so ausrichten, dass sie stabil und druckbar sind.
- Druckhöhe 3–6 mm sorgt für guten 3D-Effekt, geringere Druckzeit.
- Füge an der Rückseite eine kleine 1–2 mm dicke Wulst oder Raste ein, damit das Icon konsistent auf dem Holz sitzt.
- Wenn du mehrere Icons druckst, packe sie nebeneinander in den Slicer, um gleichzeitig zu drucken.
Holz zuschneiden & vorbereiten
10–15 MinutenPlatte auf Endmaß bringen (falls nötig). Kanten mit 120er dann 240er Schleifpapier brechen, Oberfläche leicht anschleifen. Masking Tape auflegen, um Brandränder bei Lasergravur zu reduzieren.
- Sperrholz unbedingt parallel zur Maserung schleifen für saubere Oberfläche.
- Masking Tape direkt vor dem Gravieren aufkleben und nach dem Gravurvorgang vorsichtig entfernen.
Lasergravur & ggf. Schnitt
10–30 Minuten (abhängig vom Gravur-Inhalt und Maschinengeschwindigkeit)Vektor-Datei zum Laser senden. Für Birke Multiplex 12 mm typische Gravursettings (als Ausgangswerte, an Maschine anpassen): Leistung 10–20 %, Geschwindigkeit 300–800 mm/min (je nach Laser). Testgravur auf Reststück. Gravur des Namens + Motto durchführen. Falls gewünschter, Außenkontur schneiden (langsamer, mehrere Durchgänge bei 12 mm).
- Immer eine Testgravur machen, erhöhe Leistung schrittweise.
- Lüftung/Absaugung verwenden, um Rauchrückstände zu vermeiden.
- Verwende dunklere Brandfärbung als Kontrast oder fülle Schrift nach dem Gravieren leicht mit dunkler Wachsbeize für bessere Lesbarkeit.
3D-Druck der Icons
30–60 Minuten (kann parallel laufen)Slicer-Einstellungen: 0,2 mm Schichthöhe, 2 Perimeter, 15–30 % Infill (bei flachen Teilen reicht 0–10 %). Drucke alle Icons (kann parallel zu Gravur/Finish laufen). Nachbearbeitung: Stützmaterial entfernen, Fäden mit Skalpell/Heißluft entfernen, Kanten leicht anschleifen.
- Orientiere die Icons flach auf die Druckplatte, um kurze Druckzeit zu erreichen.
- Für glattere Oberfläche Top-Layer-Linien reduzieren (höhere Linienanzahl) oder Kurzschliff nach dem Druck.
- Falls Farbe gewünscht: Icons vor dem Kleben lackieren (Acrylfarbe) und gut trocknen lassen.
Oberflächenbehandlung Holz & Icons
10–15 Minuten aktive Arbeit (Trocknungszeit separat)Leinen-/Tungöl dünn auftragen, mit Pinsel oder Lappen einreiben, überschüssiges Öl abwischen. Icons ggf. mit Acrylfarbe/Sealer behandeln. Trocknen lassen (aktive Zeit kurz, Durchtrocknung einige Stunden – kann über Nacht ruhen).
- Mehrere dünne Ölanstriche ergeben besseren Schutz als ein dicker.
- Öl direkt nur dünn auftragen, zu viel führt zu klebriger Oberfläche.
Montage
10–15 MinutenRückseite der PLA-Icons leicht anrauen (240er Sandpapier), Sekundenkleber punktuell auftragen und Icons exakt auf die markierten Punkte setzen. Montagehilfe (schwarze Nadeln) verwenden, bis Kleber greift. Sawtooth-Hänger auf der Rückseite befestigen oder zwei Löcher bohren für Schrauben.
- Positioniere Icons zuerst trocken, mit Krepp markieren.
- Verwende geringe Klebermenge, um Ausquellen zu vermeiden.
Qualitätskontrolle & Verpackung
10 MinutenSchild auf Form und Gravurkontast prüfen, Kanten entstauben, optional Schutzfolie oder Geschenkband anbringen. Sichere Verpackung für Versand (Luftpolster, Karton) vorbereiten.
- Fotos für Shop-Listing machen: neutraler Hintergrund, Nahaufnahmen von Gravur und Icons.
- Verpacke mit ausreichend Polster – PLA-Icons sind stoßempfindlich.
Markt & Machbarkeit
60,00 €
12,00 €
18,00 €
30%1–2 Stunden (inkl. Druck/Gravur; Druck kann parallel laufen)
Ja
Mittel
Mittel
