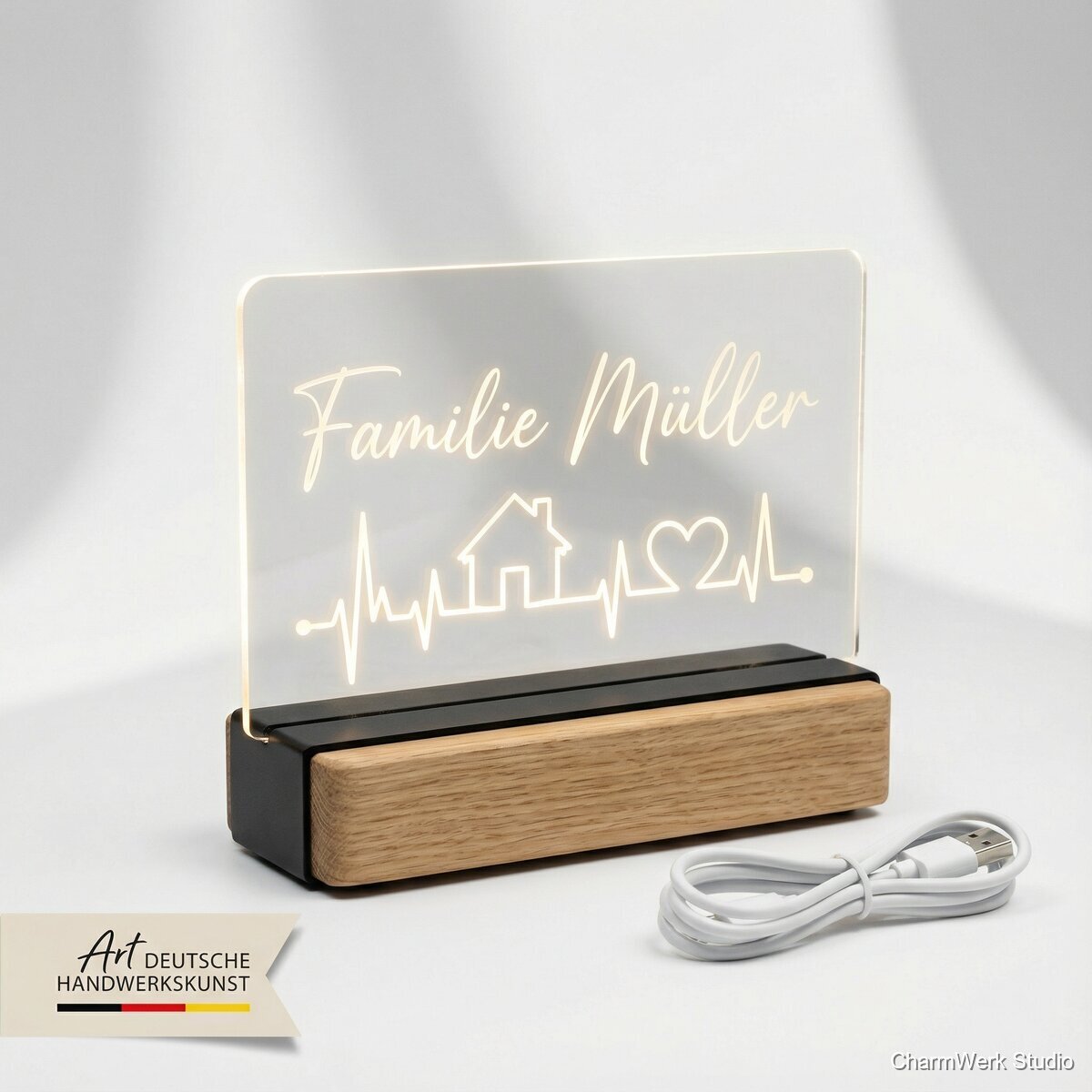

Acryl-Edge-Lit Nachtlicht mit Familienmotiv
Ein klares Acrylpanel wird filigran gelasert und graviert (z.B. Familienname als Schriftzug, Haus-Silhouette oder Herzlinie) und leuchtet in einer LED-Basis edel auf. Perfekt als warmes Abendlicht im Flur oder Kinderzimmer – persönlich, modern und langlebig.

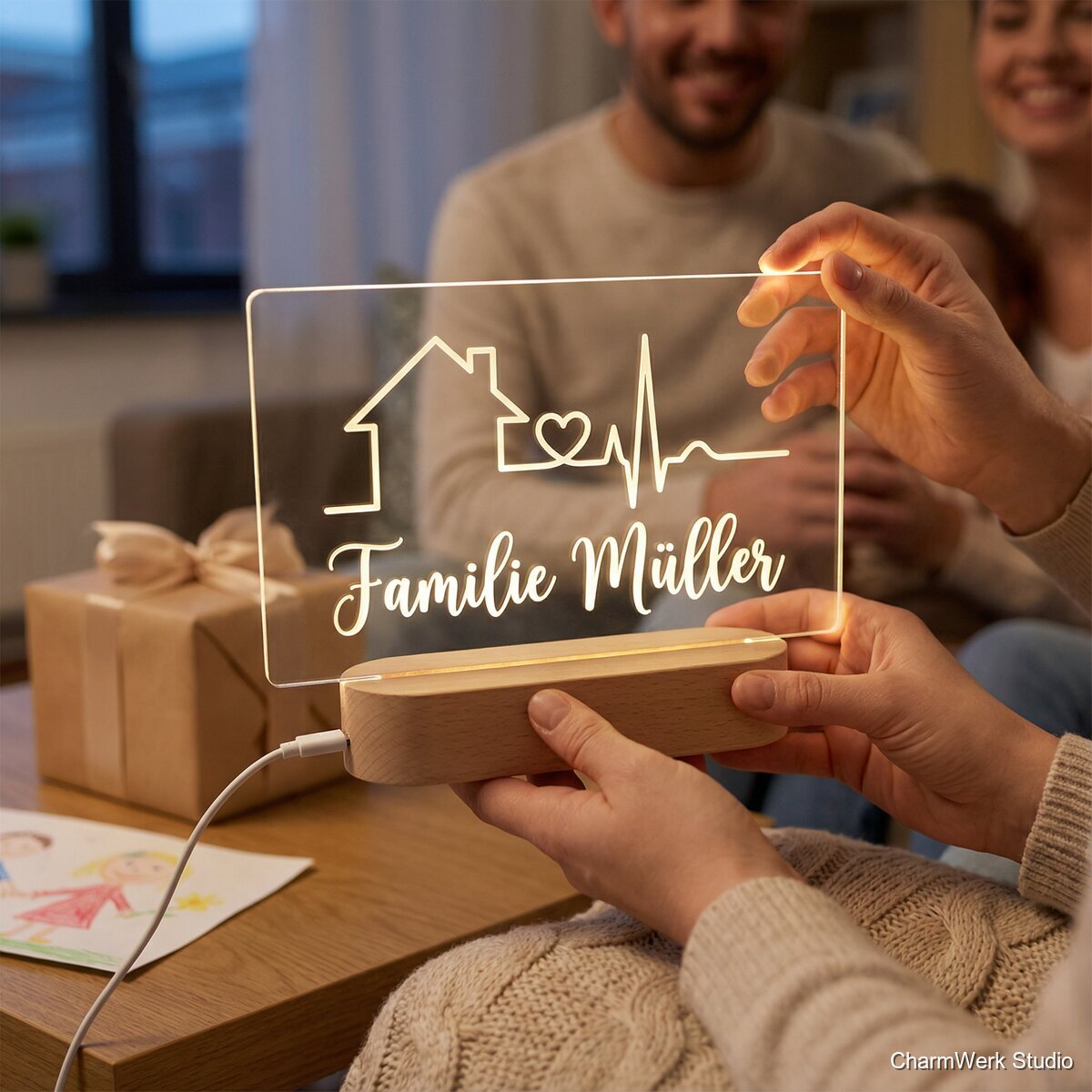

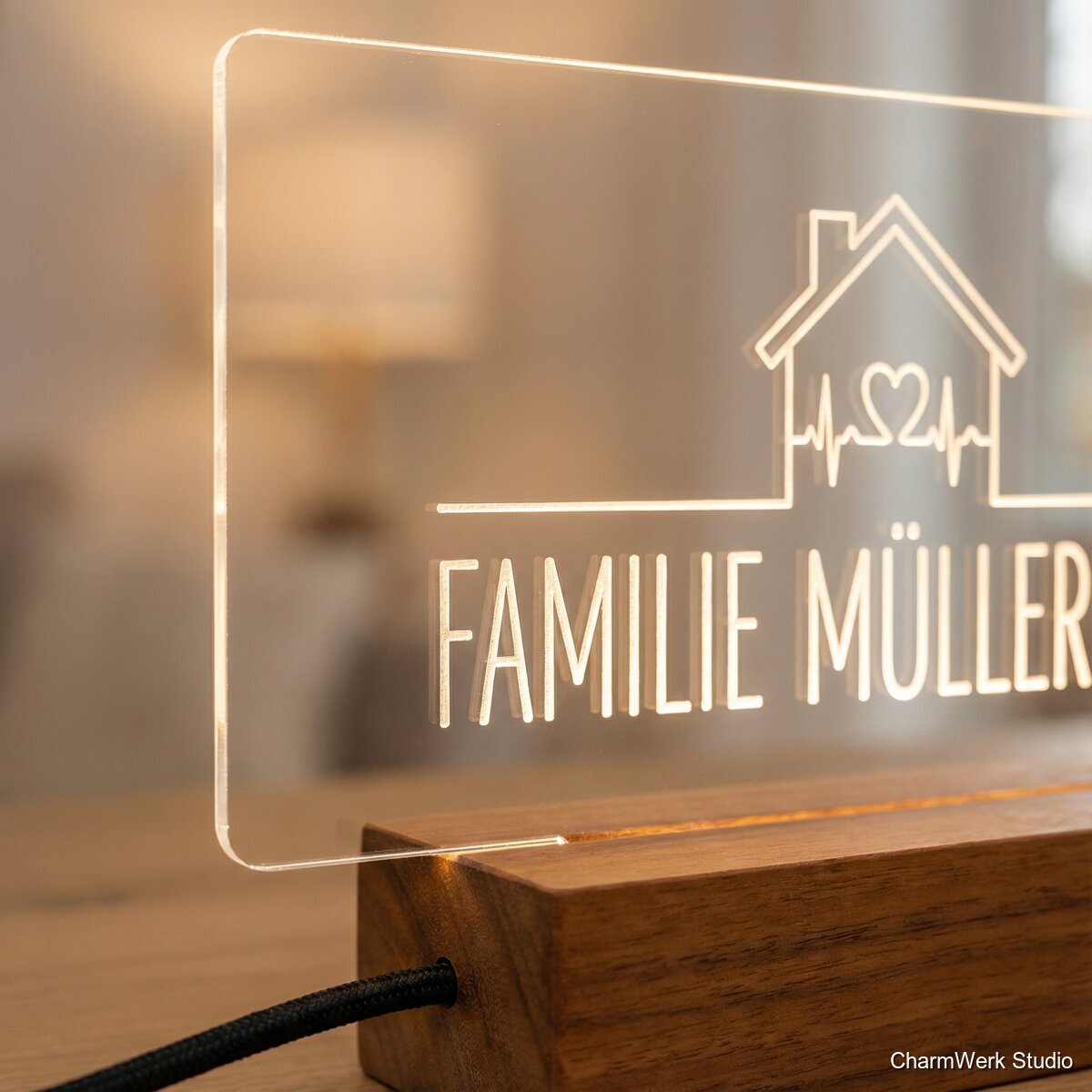

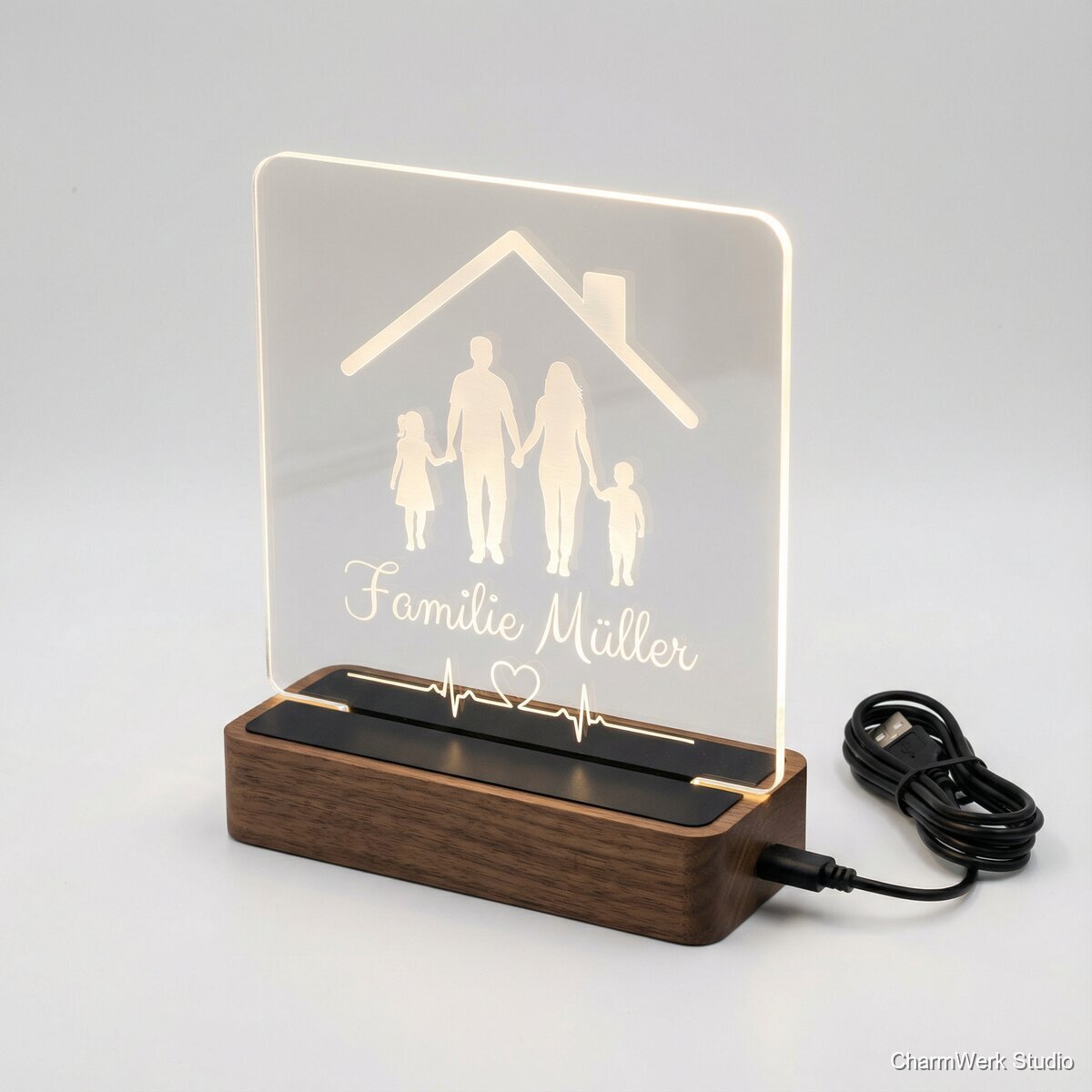

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Acrylglas klar (PMMA) 4mm, Zuschnitt ca. 200x150mm
1 Stück
5–9 €
LED-Edge-Lit Basis mit USB (warmweiß oder RGB), Schlitz 4mm
1 Stück
10–22 €
USB-Kabel (falls nicht enthalten)
1 Stück
2–5 €
Optional: Holz-Basis (DIY) + LED-Leiste/COB + Diffusor/Reflektor + USB-Controller
1 Set
8–18 €
Schleifpapier/Schleifvlies (K240–K600) zum Entgraten
1 Set
2–4 €
Isopropanol 70–99% oder Acrylreiniger + fusselfreies Tuch
1
3–6 €
Optional: Filzgleiter für Basis
4 Stück
0,50–1,50 €
Verpackung: Geschenkbox + Seidenpapier/Schutzfolie
1 Set
2–5 €
Benötigte Werkzeuge
- CO₂-Laser (z.B. 40–60W) oder Diodenlaser (mit Acryl-geeigneter Einstellung – Schneiden von klarem Acryl schwierig) + Absaugung/Luftassistenz empfohlen.
- Vektor-Software (Illustrator, Inkscape, LightBurn) für Gravur/Cut-Layer
- Messschieber/Lineal (Schlitzbreite prüfen) optional
- Entgrater/Plastik-Scraper, Pinzette für Folienreste optional
- Feiner Pinsel/Blasebalg für Staub optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Motiv planen & Maße festlegen
15–30 minLege Panelgröße passend zur Basis fest (typisch Schlitz 4mm, Einstecktiefe 8–10mm). Plane unten am Acryl eine gerade „Zunge“/Lasche ein, die in den Schlitz geht (Breite z.B. 70–90mm, Höhe 10–12mm). Achte darauf, dass filigrane Linien nicht zu nah an der Außenkante liegen (min. 3–5mm Rand), sonst bruchanfälliger.
- Bei Kinderzimmern wirkt 180–200mm Höhe gut, im Flur eher 200–230mm (wenn die Basis stabil ist).
- Bei sehr feinen Lineart-Motiven lieber 5mm Acryl oder etwas größere Linienbreiten wählen.
Design in Vektor erstellen (Cut/Engrave trennen)
30–60 minErstelle zwei Layer: (A) Schnittkontur (Hairline) und (B) Gravurflächen/-linien. Für Edge-Lit gilt: Alles, was leuchten soll, wird graviert (mikroskopische Streuung). Dünne Linien gravieren, Flächen mit Schraffur/Punktmuster füllen, damit es gleichmäßiger leuchtet. Text (Familienname) als Pfade anlegen und ggf. leicht verbreitern.
- Gravurbreite für Linien: ca. 0,2–0,6mm (je nach Laser/Optik).
- Für große Flächen: lieber „Dither“/Raster oder diagonale Schraffur statt Vollflächen (spart Zeit, wirkt homogener).
- Rechtschreibung/Datum doppelt checken; Kundenfreigabe als PDF/Vorschau.
Material vorbereiten (Folie drauflassen)
10–15 minAcryl mit Schutzfolie belassen (verhindert Rauchschleier). Nur den Bereich freilegen, wenn dein Laser mit Folie Probleme hat. Panel auf Opferplatte plan auflegen; Fokus prüfen. Air Assist und gute Absaugung aktivieren.
- Bei CO₂-Laser: Folie meist okay und schützt. Bei manchen Folien kann es stärker riechen – Teststück machen.
- Acryl immer gut fixieren, damit es sich beim Schneiden nicht anhebt.
Testgravur/Testcut (unbedingt)
15–25 minMache auf einem Reststück oder am Rand einen kleinen Test: 1–2 Linien, eine kleine Fläche und einen Schnitt. Ziel: saubere, milchige Gravur ohne tiefe Rillen und ein klarer Schnitt ohne starke Flammen/Schmelzlippen. Danach Parameter final setzen.
- CO₂ grobe Richtwerte: Gravur eher schneller/geringere Leistung; Schnitt 4mm meist 1–2 Durchgänge mit Air Assist. (Die exakten Werte hängen stark vom Gerät ab.)
- Wenn Gravur zu „klar“ bleibt: etwas mehr Leistung oder langsamer; wenn zu rau/zu tief: weniger Leistung/schneller.
Gravieren (vor dem Schneiden)
20–60 minGraviere zuerst, schneide danach. So bleibt das Teil stabil und verzieht sich weniger. Bei Motiven mit feinen Details: erst Linien, dann Flächenraster. Nach der Gravur kurz abkühlen lassen, bevor du schneidest.
- Beim Gravieren auf der Rückseite (spiegeln!) wird die Vorderseite glatter und hochwertiger, und die Gravur leuchtet oft schöner.
- Rückseiten-Gravur: Design spiegeln, Schnittkontur bleibt identisch.
Schneiden & Entgraten
15–30 minSchneide die Außenkontur inklusive Einstecklasche. Entferne das Teil, lasse es kurz ausdampfen. Folie abziehen, Kanten mit Scraper/Schleifvlies leicht entgraten. Keine aggressiven Lösungsmittel (Aceton) verwenden.
- Wenn die Kante wellig wirkt: ggf. zu viel Hitze → mehr Air Assist, weniger Leistung, ggf. zwei schnellere Durchgänge statt einem langsamen.
- Kleine „Nasen“ an der Schnittkante lassen sich mit K600 leicht brechen.
Reinigen & Qualitätscheck (Glow-Test)
15–30 minStaub/Rauchreste entfernen: zuerst trocken abpinseln, dann mit Isopropanol/Acrylreiniger und Mikrofasertuch. Danach in die LED-Basis stecken und im dunklen Raum prüfen: Gleichmäßigkeit, Lesbarkeit, keine unerwünschten Lichtpunkte. Bei Bedarf Gravurflächen leicht nacharbeiten (zweiter Gravurdurchgang nur auf betroffenen Bereichen).
- Fingerabdrücke sind bei Edge-Lit sofort sichtbar – am Ende mit Handschuhen arbeiten.
- Ungleichmäßiges Leuchten: mehr Gravurraster in dunklen Zonen oder Linien minimal verbreitern.
Basis vorbereiten & Montage
20–40 minBei gekaufter Basis: Schlitzbreite prüfen (4mm muss leicht stramm sein). Bei DIY-Holzbasis: Schlitz (4,1–4,3mm) fräsen/sägen, LED so positionieren, dass das Licht mittig in die Acrylkante koppelt (Reflektorfolie kann helfen). Filzgleiter unten anbringen. Panel einstecken, USB anschließen, Funktionstest.
- Wenn das Panel wackelt: dünne transparente PET-Folie als Shim (0,1–0,2mm) oder schmale Silikonstreifen im Schlitz.
- RGB-Basen wirken „verspielter“, warmweiß meist hochwertiger/wohnlicher.
Verpacken & Personalisierungsinfo beilegen
10–20 minPanel separat in Schutzfolie/Beutel, damit es nicht verkratzt. In Geschenkbox mit Seidenpapier. Kurze Karte: Reinigung (nur Mikrofasertuch), nicht in Sonne/Hitze lagern, USB 5V.
- Beileger reduziert Reklamationen (Kratzer/chemische Reiniger).
- Optional: Ersatz-USB-Kabel oder Hinweis auf Netzteil (5V/1A).
Markt & Machbarkeit
45–89 € (warmweiß meist 49–69 €, RGB meist 59–89 €; abhängig von Motivkomplexität, Basisqualität, Verpackung).
Ca. 22–46 € (gekaufte Basis, inkl. Verpackung) bzw. 18–40 € (DIY-Holzbasis, je nach Elektronik/Finish).
Ca. 23–50 € pro Stück (bei 59–79 € VK und 29 € Material typisch).
45%Einzelstück: 2–4h; Serienfertigung (gleiches Grundlayout, nur Name/Datum wechselnd): 45–90 min pro Stück + Laserlaufzeit.
Nein
Hoch
Hoch
