3D-gedruckte „Memory Lane“-Mini-Diorama-Box
Eine kleine Schattenbox, die eine Szene eurer Geschichte zeigt: Strand, Berg, Café – mit Mini-Figuren und graviertem Schild. Ein Hingucker, der eure Erinnerung „einfriert“.

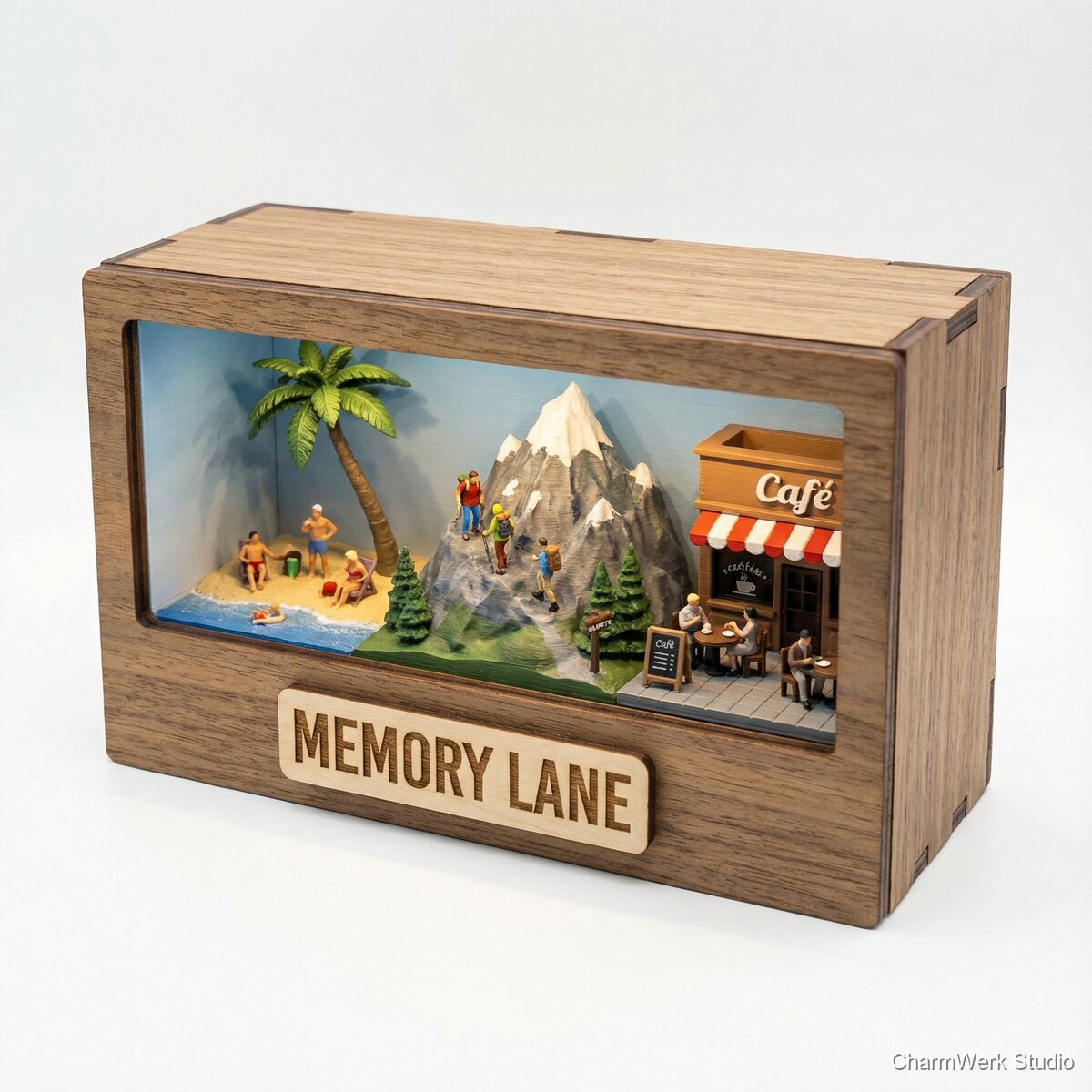

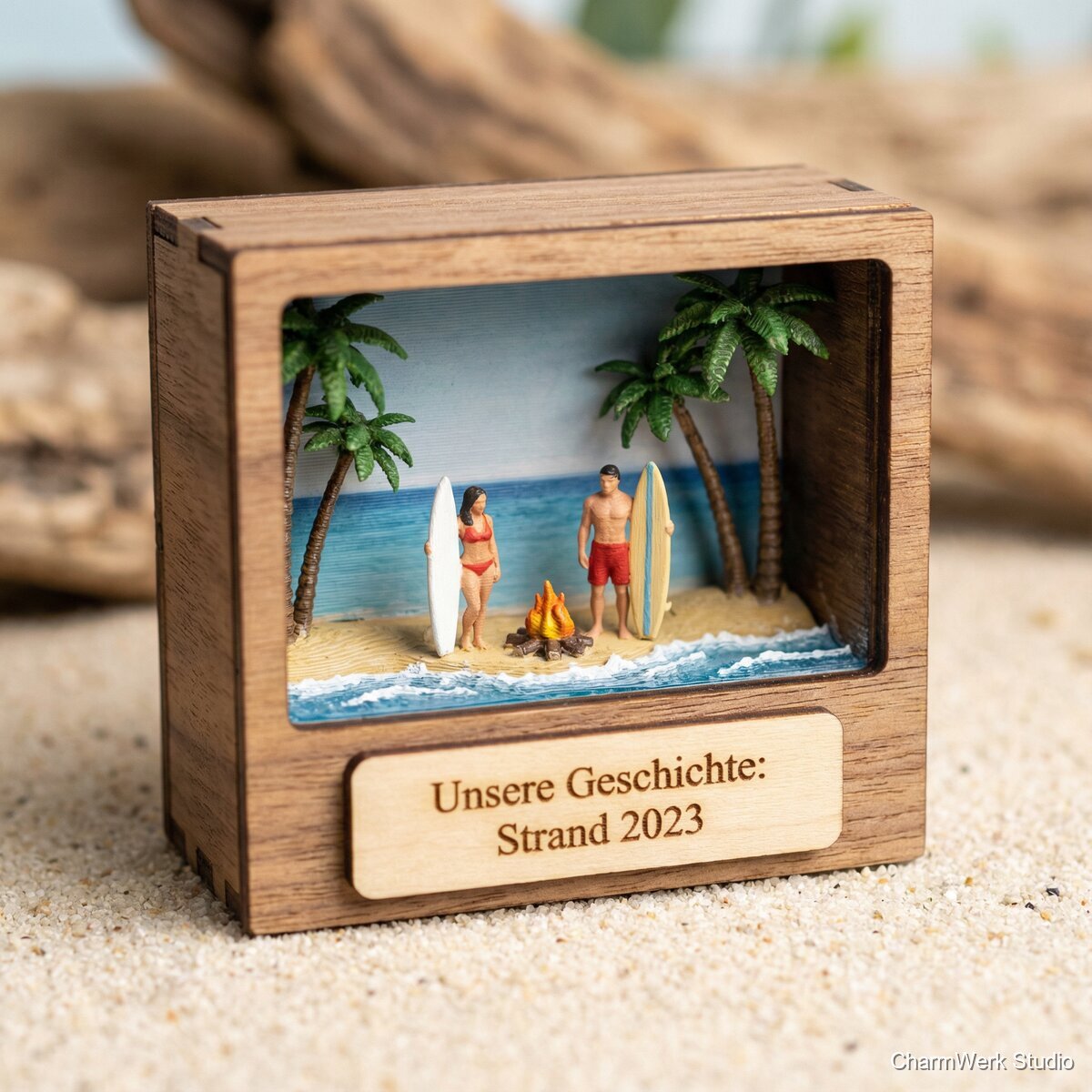

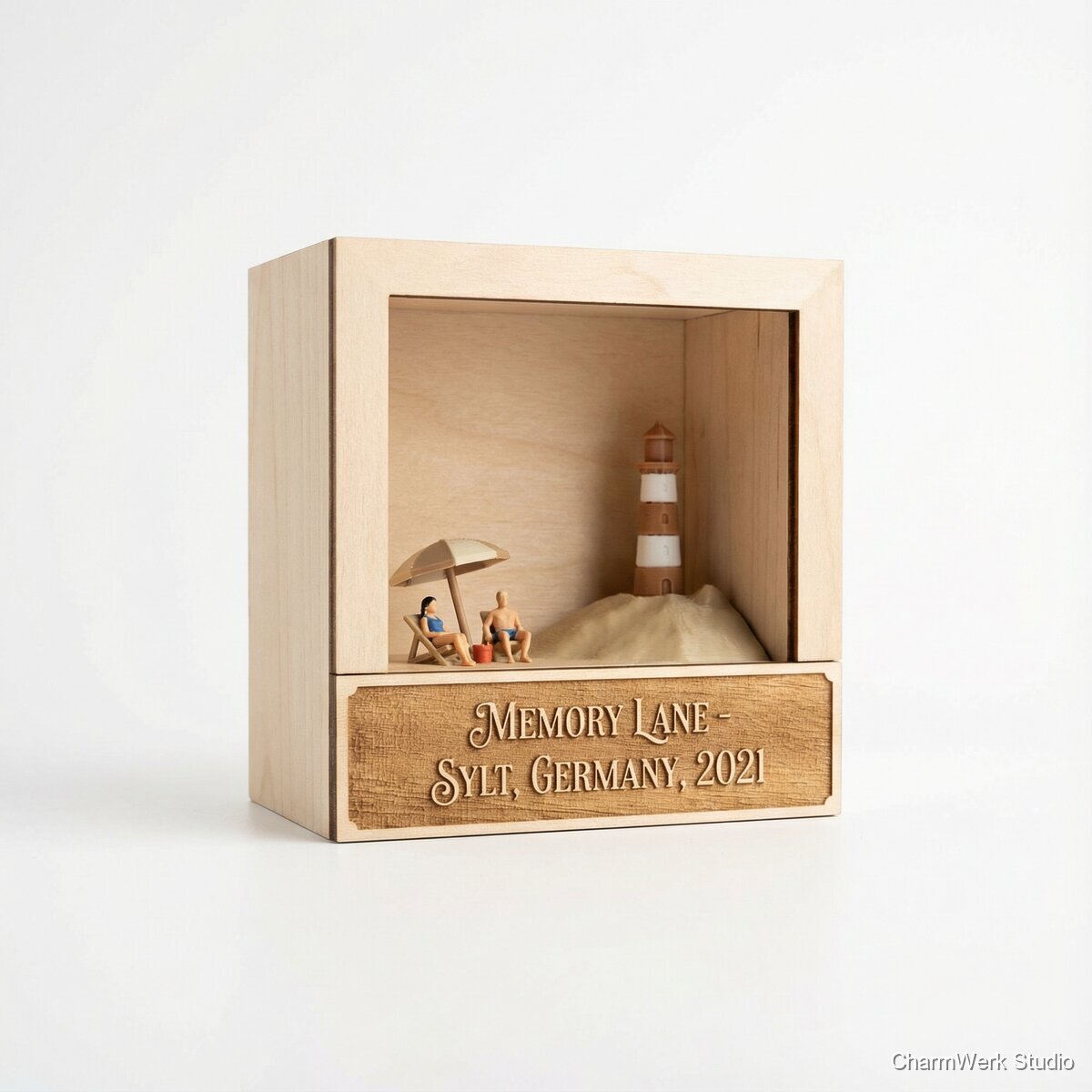

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Holz-Schattenbox 18×18×7 cm (roh oder weiß), ideal mit abnehmbarer Rückwand
1 Stk
12–25 €
Acrylglas klar 3 mm (Zuschnitt 160×160 mm) ODER fertig passend
1 Stk
4–10 €
PLA (oder PETG) Filament 1,75 mm (Verbrauch ca. 120–220 g)
0,2 kg
4–7 € (bei 20–30 €/kg)
Optional: Resin (für sehr feine Figuren) Verbrauch 50–120 ml
0,1 L
3–6 €
3 mm Pappelsperrholz für Schild (oder 2 mm Acryl)
1 Zuschnitt ca. 80×25 mm
0,50–2 €
Acrylfarben (Grundfarben + Hauttöne)
Set/Anbruch
8–20 € (anteilig 3–8 €)
Primer/Filler Spray (für glatte Optik)
1 Dose/Anbruch
8–12 € (anteilig 2–4 €)
Klarlack matt (Spray)
1 Dose/Anbruch
8–12 € (anteilig 2–4 €)
Holzleim (D3) + Sekundenkleber Gel
je 1 (Anbruch)
6–12 € (anteilig 1–3 €)
2K-Epoxy oder UHU Max Repair (für Acryl/PLA-Holz Verbindung)
1 (Anbruch)
6–10 € (anteilig 1–3 €)
Optional: Strukturmaterial (Modellbau-Sand, Streugras, Schnee-Pulver, Kork, feiner Kies)
1 Set/Anbruch
5–15 € (anteilig 2–6 €)
Optional: LED-Micro-Lichterkette warmweiß (10–20 LEDs) + CR2032/AA
1 Set
5–12 €
Schleifpapier P120/P180/P240 + Schleifpad
je 2–3 Bögen
3–6 €
Benötigte Werkzeuge
- FDM-3D-Drucker (0,4 mm Düse), ideal: 0,2 mm Layer; optional Resin-Drucker für Figuren.
- Slicer (PrusaSlicer/Cura) + ggf. Meshmixer/Blender/Tinkercad für Anpassungen
- Lasergravierer (Diode/CO₂) für Schild; Alternativ: Online-Laserzuschnitt optional
- Feinbohrer/Handbohrer + 2–3 mm Bohrer (für LED-Kabel/Positionierstifte) optional
- Seitenschneider/Entgrater, Pinzetten, Skalpell
- Pinsel-Set (0–4), Mischpalette, Becher optional
- Heißklebepistole (optional, für schnelle Fixierung von Deko/LED) optional
- Klemmen/Zwingen (klein) und Malerkrepp optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Story & Szene planen (Layout)
45–90 minLege die Erinnerung als „Bühnenbild“ fest: Vordergrund/Mittelgrund/Hintergrund (Tiefe!). Skizziere grob auf Papier (150×150 mm Innenmaß). Bestimme 3–5 Schlüsselobjekte (z. B. Bank + Café-Schild + 2 Figuren + Straßenlaterne). Definiere Blickrichtung: leicht von vorne oben, damit alles sichtbar bleibt.
- Plane 10–15 mm „Luft“ zur Frontscheibe, damit nichts anstößt.
- Große Formen hinten, kleine Details vorne (umgekehrte Bühnenlogik vermeiden).
- Ein „Anker“ macht es glaubwürdig: z. B. echter Sand (dünn) oder ein Mini-Kaffeetisch.
Box vermessen & CAD-Template erstellen
45–120 minMiss die Innenöffnung und die nutzbare Tiefe der Holzbox exakt (Toleranzen!). Erstelle ein Basis-Template in CAD (Tinkercad reicht): Bodenplatte 150×150 mm, ggf. mit Passnasen/Bohrungen (2–3 mm) für Steckmontage. Plane Kanäle für LED-Draht (1,5–2 mm) und eine Batteriefach-Position (z. B. unten rechts, erreichbar über Rückwand).
- Holzboxen variieren oft ±2–3 mm – immer nachmessen.
- Bei Acrylfront: 0,5–1,0 mm Spiel rundum einplanen, damit nichts klemmt.
- Steck-/Zapfenverbindungen sparen Kleber und erleichtern Ausrichtung.
3D-Modelle beschaffen oder erstellen
2–4 hNutze STL-Quellen (Printables, Thingiverse) für Requisiten (Bäume, Stühle, Berge) und modifiziere sie. Für Figuren: stilisierte Modelle (Chibi) sind schneller zu bemalen und verzeihen Druckartefakte. Optional: Figuren nach Foto in Blender vereinfachen oder als „Silhouette“-Relief drucken.
- Hard-Modus: Figuren individuell = Zeitfresser. Plane dafür 30–50% der Gesamtzeit ein.
- Achte auf Druckbarkeit: keine zu dünnen Arme (<1,2 mm).
- Bei Resin-Figuren: Hohlräume + Entlüftung berücksichtigen.
Druckvorbereitung (Slicing)
45–90 minLege Druckparameter fest: PLA für einfache Teile, PETG für filigrane/stoßfeste Teile. Orientiere Teile so, dass sichtbare Flächen wenig Stützmarken haben. Erstelle ggf. getrennte Drucke: Hintergrund als Reliefplatte, Mittelgrund-Objekte separat, Figuren separat.
- PLA: 0,2 mm Layer, 3 Perimeter, 10–15% Infill; PETG: langsamer, gute Kühlung.
- Für saubere Minis: 0,12–0,16 mm Layer, 0,4 Düse, geringe Geschwindigkeit.
- Teste 1 Figur im „Mini-Testprint“, bevor du alles druckst.
3D-Druck (Produktion)
6–12 h (Maschinenzeit), 30–60 min BetreuungDrucke alle Teile. Typisch: Hintergrundplatte 4–6 h, Requisiten 3–6 h, Figuren 2–5 h (FDM) bzw. 1–3 h (Resin) + Nachhärtung. Halte Reservezeit für Fehlprints bereit.
- Kritische Teile zuerst (Figuren), damit du bei Problemen noch Zeit hast.
- Bei Warping: Brim/Skirt, saubere Druckplatte, niedrigere Bauraumzugluft.
- Bei Resin: Schutz (Handschuhe/Brille), gründlich waschen, dann UV-härten.
Nachbearbeitung (Entgraten, Schleifen, Spachteln)
1,5–3 hEntferne Supports, entgrate Kanten, schleife sichtbare Flächen. Für „Display-Finish“: Filler/Primer, Zwischenschliff (P240–P400), ggf. 2. Schicht Primer.
- Nicht alles glatt schleifen: Texturen (Stein/Holz) dürfen „roh“ bleiben.
- Supportnarben mit Sekundenkleber + Natron schnell füllen, dann schleifen.
- Primer dünn sprühen, sonst Details zusetzen (besonders bei Mini-Figuren).
Bemalen & Patinieren (optional, aber empfohlen)
2–5 hGrundiere (hellgrau/weiß). Male in Schichten: Basecoat → Wash (Schatten) → Drybrush (Highlights). Details (Gesichter, Kleidung, Beschriftung) zuletzt. Versiegle mit mattem Klarlack.
- Für saubere Minis: Arme/Accessoires separat bemalen und erst dann kleben.
- Wash (stark verdünnt) bringt sofort Tiefe in Gelände/Steine.
- Matte Versiegelung wirkt hochwertiger als glänzend.
Lasergraviertes Schild erstellen
30–60 minGestalte das Schild (z. B. 70×20 mm): Namen + Datum + Ort/Koordinaten. Graviere auf 3 mm Sperrholz (dunkle Gravur) oder 2 mm Acryl (frosted Look). Optional: Farbfüllung der Gravur mit Acrylfarbe, Überschuss abwischen.
- Schrift: einfache Sans/Serif, min. 2,5–3 mm Versalhöhe für gute Lesbarkeit.
- Bei Sperrholz: Vor dem Gravieren mit Malerkrepp abkleben → weniger Schmauchspuren.
- Mach ein Mini-Teststück, um Power/Speed zu treffen.
Box vorbereiten (Holz, Acrylfront, ggf. LED)
1–2 h (+ Trocknung Öl/Lack 4–12 h passiv)Schleife die Holzbox leicht an, öle oder lackiere. Setze die Acrylfront ein (falls vorgesehen) oder nutze die vorhandene Front. Plane LED: Bohrung 3–5 mm nach hinten/unten für Schalter/Batteriefachzugang, Kabelkanäle innen mit Heißkleber fixieren.
- Hartwachsöl: 1–2 dünne Aufträge, danach auspolieren – sehr edel.
- Acryl nur mit geeignetem Kleber (2K/Epoxy) punktuell fixieren, sonst Spannungsrisse.
- LED-Reflexe vermeiden: Innenrahmen schwarz/anthrazit matt streichen oder mit Karton auskleiden.
Finale Montage (Komposition & Fixierung)
1–2 hLege zuerst trocken (ohne Kleber) die gesamte Szene in die Box und prüfe Sichtlinien. Dann von hinten nach vorne verkleben: Hintergrundplatte → Gelände → Requisiten → Figuren → Schild. Nutze Positionierstifte (2 mm Draht/Filamentstückchen) für Figurenstandfestigkeit. Abschließend Rückwand schließen.
- Klebstoff sparsam: Weißleim für Holz/Struktur, Sekundenkleber Gel für PLA, Epoxy für kritische Stellen.
- Figuren mit Stiften: 2 mm Loch in Fuß + Boden, dann kleben – hält Transport aus.
- Mache ein Foto vor dem Verkleben: hilft beim schnellen Re-Layout, falls etwas verrutscht.
Markt & Machbarkeit
120–220 € (ohne Resin/LED eher 120–160 €, mit Resin-Figuren + LED + sehr sauberer Lackierung 180–220 €).
Ca. 28–55 € Basis; 40–80 € mit Resin/LED/Modellbau-Texturen (anteilig).
Grob 70–150 € Deckungsbeitrag vor Arbeitszeitbewertung; bei fairer Kalkulation mit 20–30 €/h Arbeitslohn liegt der „echte“ Preis eher bei 200–350 € (je nach Individualisierung).
55%10–15 h aktiv (inkl. Design, Nacharbeit, Bemalung). Druck-/Trocknungszeiten zusätzlich passiv 8–18 h je nach Umfang.
Nein
Mittel
Mittel
