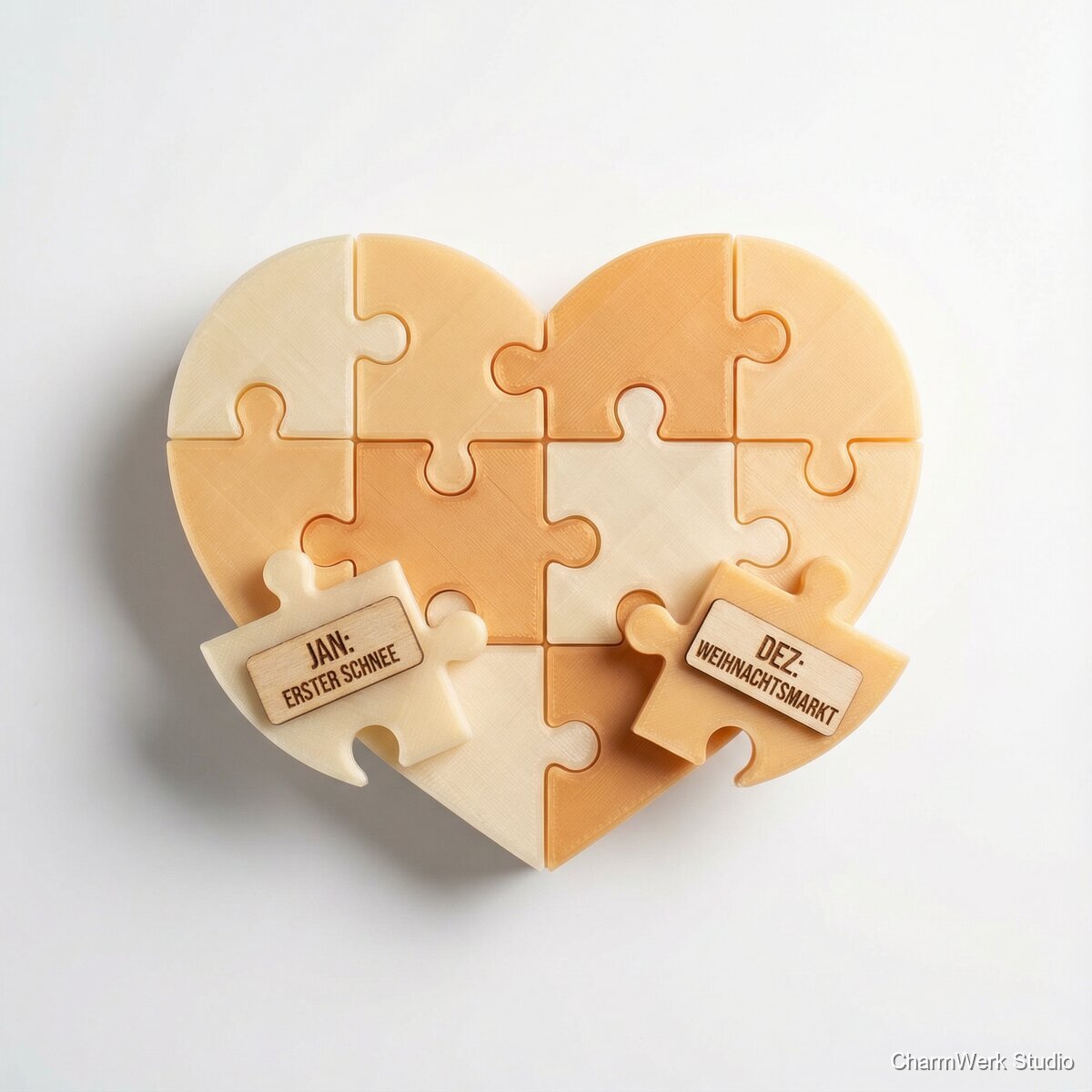

3D-gedrucktes Herz-Puzzle mit 12 Teilen
Ein Herz, das sich aus mehreren Teilen zusammensetzt – jedes Teil steht für einen Monat voller Erinnerungen. Auf der Rückseite kleine gravierte Stichworte, die nur ihr versteht.

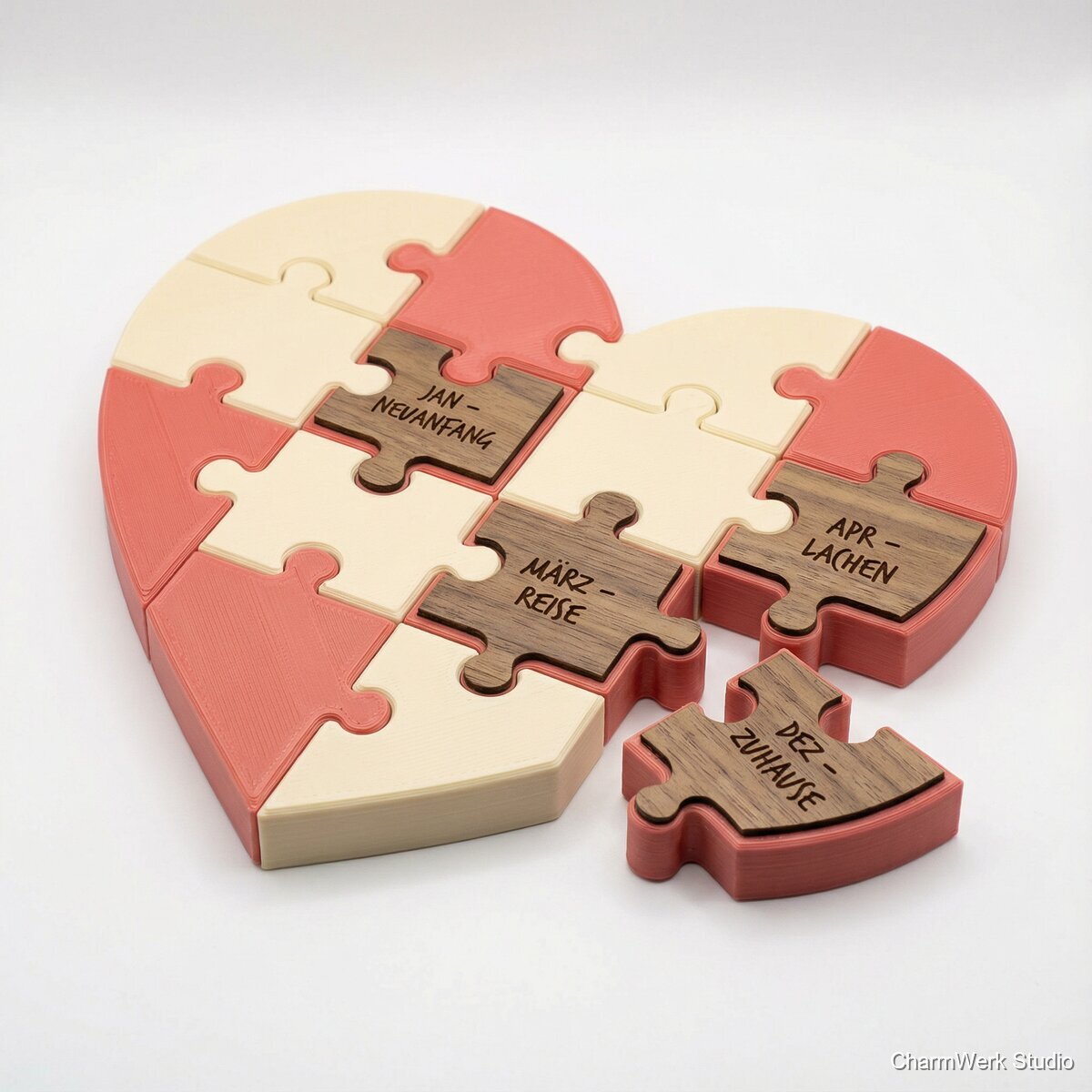

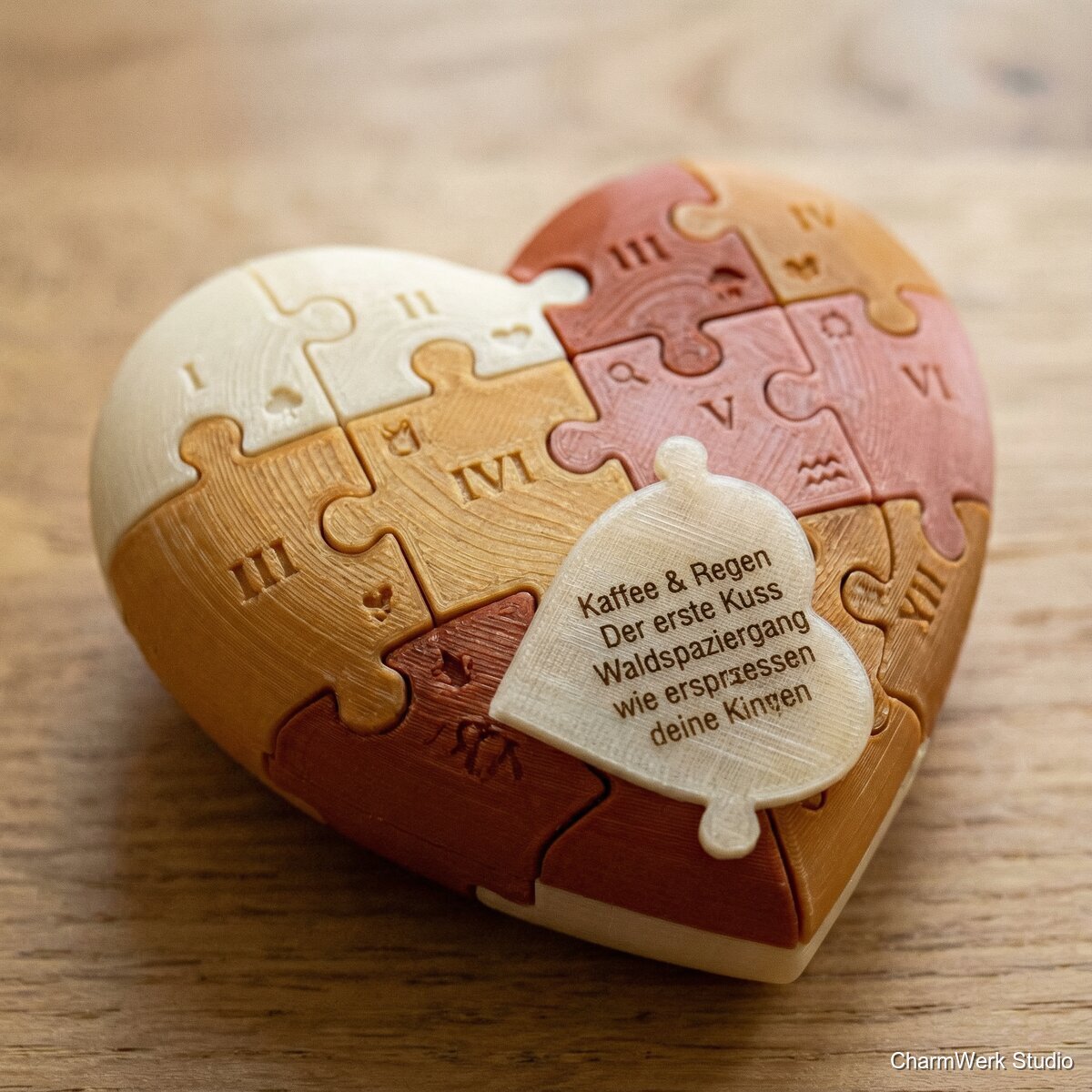

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Filament PLA oder PETG, 1.75mm (z.B. Prusament, Extrudr, Das Filament)
ca. 200g (inkl. Fehldruck/Reserve)
PLA: 4–6€ (bei 20–30€/kg) / PETG: 5–8€ (bei 25–40€/kg)
Laser-Plättchen Birke-Sperrholz 3mm (alternativ 2mm Acryl)
12 Stück à ca. 30mm x 15mm (oder 1 Platte A4)
Sperrholz: 2–5€ (A4/Reststücke) / Acryl: 4–8€
Doppelseitiges Klebeband (3M 468MP o.ä.) oder Sekundenkleber Gel
1–2m Band bzw. 1 kleine Tube
Klebeband: 3–6€ (anteilig) / Sekundenkleber: 2–4€
Schleifpapier 240/400/800 oder Schleifschwämme
je 1 Bogen/Schwamm
2–5€ (anteilig)
Optional: Klarlack (Acryl) oder Hartwachs/Öl (für Holzplättchen)
kleine Menge
2–6€ (anteilig)
Optional: Neodym-Magnete 2x1mm oder 3x2mm
24–48 Stück (2–4 je Teil, je nach Design)
6–12€
Benötigte Werkzeuge
- 3D-Drucker (0.4mm Düse empfohlen) + Slicer (PrusaSlicer/Cura) + digitaler Messschieber (optional)
- Laser (Diode oder CO₂) für Gravur der Plättchen
- Entgrater/Cutter, kleine Feile optional
- Pinzette/Spitzzange (für Plättchen/Magnete) optional
- Schraubstock/kleine Presse oder Klemmen (zum Verkleben) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design festlegen (12 Segmente + Rückseitenfläche)
30–60 minErstelle ein Herz als Puzzle mit 12 Teilen (Monate). Empfehlenswert ist ein „segmentiertes Herz“: z.B. 4 Reihen mit 3 Teilen (oder radial wie Tortenstücke). Plane pro Teil eine definierte Rückseiten-Fläche (mind. 30x15mm), wo ein Plättchen aufgeklebt oder eine Gravur platziert wird. Für sauberes Puzzle-Feeling: 0.20–0.30mm Spiel (Clearance) an den Kontaktflächen einplanen.
- Bei PETG eher 0.25–0.35mm Spiel, da PETG minimal „klebriger“ ist.
- Kanten leicht fasen (0.5–1.0mm) – wirkt hochwertig und reduziert Gratgefühl.
- Wenn du das Puzzle oft stecken willst: Kontaktflächen nicht lackieren (kann klemmen).
Stichwortliste & Layout vorbereiten (Monate)
30–45 minSammle 12 Stichworte/kurze Phrasen (1–4 Wörter), die pro Monat stehen. Lege Schriftart und Gravurstil fest: für Holz sehr gut lesbar sind fette Sans-Serif (z.B. Montserrat, Poppins) oder eine gut gravierbare Script-Schrift mit ausreichend Strichstärke. Erstelle eine Laser-Datei (SVG/DXF) mit 12 Plättchen-Umrissen und Text mittig ausgerichtet.
- Für Diskretion/Insider-Charme: nutze Kürzel, Orte, Songzeilen, Koordinaten.
- Textgröße auf 30x15mm: ca. 6–9pt (je nach Font) + lieber 1 Zeile statt 2.
- Optional: Monatsnummer (01–12) klein unten rechts gravieren.
3D-Druck vorbereiten (Slicer-Settings)
20–30 minSlicen der 12 Teile (einzeln oder in 2–3 Druckjobs). Empfohlen: 0.20mm Layerhöhe (0.16mm für edlere Oberfläche), 4–5 Perimeter, 4–5 Top/Bottom, Infill 10–15% (Gyroid oder Grid). Druckausrichtung: flach liegend, Rückseite nach unten für beste Sichtseite oben. Optional: kleine „Keying“-Features (z.B. asymmetrische Zapfen), damit Teile eindeutig an den richtigen Platz gehören.
- Wenn du Plättchen versenkst: Tasche/Vertiefung im Teil modellieren (z.B. 0.6–1.0mm tief für 1.5mm Plättchen, damit es minimal übersteht oder bündig sitzt).
- Bei Text direkt im Druck: besser als erhabenes Relief (0.6–0.8mm) statt graviert, da lesbarer.
- Mach einen kurzen Testdruck von 2 Teilen, um die Passung zu prüfen.
3D-Druck (Teile fertigen)
3–7 h (maschinengebunden) + 10–15 min HandlingDrucke alle 12 Puzzleteile. Plane je nach Drucker ca. 3–5 Stunden reinen Druck (bei 0.20mm) ein; mit 0.16mm eher 4–7 Stunden. Nach dem Druck: abkühlen lassen, vorsichtig vom Bett lösen, Kanten prüfen.
- PLA: 205–215°C / Bett 55–60°C; PETG: 235–245°C / Bett 75–85°C (je nach Filament).
- Elefantenfuß vermeiden (besonders wichtig fürs Puzzle): 0.2mm Initial Layer Horizontal Expansion oder Elephant-Foot-Compensation aktivieren.
- Wenn Teile sich schwer stecken: Kontaktkanten minimal mit 400er Schleifpapier anfasen.
Lasergravur der Monats-Plättchen
30–60 minSchneide/gravieren der 12 Plättchen. Für Birke 3mm: erst gravieren, dann schneiden (sauberere Kanten). Für Acryl: niedrige Leistung, mehr Geschwindigkeit, ggf. mehrere Durchgänge. Nach dem Lasern: Ruß (Holz) mit leicht feuchtem Tuch/Isopropanol entfernen, trocknen lassen.
- Diode-Laser auf Birke 3mm (Richtwert): Gravur z.B. 20–35% Power, 1500–3000 mm/min; Schnitt je nach Laserleistung in mehreren Durchgängen. Unbedingt Teststreifen.
- Für sehr kontrastreiche Holzgravur: leichtes Masking-Tape vor Gravur, danach abziehen.
- Acryl gravieren wirkt „frostig“ – sehr edel, aber Fingerabdrücke sichtbar; optional mit Mikrofasertuch beilegen.
Nachbearbeitung (Entgraten, Schleifen, Finish)
45–75 minEntferne Fäden/Grate, breche scharfe Kanten, prüfe die Passung aller Teile. Optional: Klarlack (matt) auf die Sichtseite der 3D-Teile (nicht auf die Steckkanten) für ein einheitliches Finish. Holzplättchen optional leicht ölen oder mit Klarlack versiegeln (dünn).
- Qualitäts-Check: Puzzle einmal komplett zusammenbauen, dann wieder auseinander – so merkst du „Hotspots“ an Kanten.
- Wenn du lackierst: Teile auf Zahnstochern/Spießen aufstellen und in dünnen Schichten sprühen (2–3 dünne statt 1 dicke).
Montage: Plättchen anbringen
30–45 minBringe die gravierten Plättchen auf der Rückseite jedes Monats-Teils an. Am saubersten ist dünnes, starkes Transferklebeband (468MP). Alternativ: Sekundenkleber Gel punktuell (sparsam, sonst „blüht“ es). Ausrichten, andrücken, ggf. 5–10 Minuten pressen.
- Vor dem Kleben Oberflächen entfetten (Isopropanol) – besonders bei PETG.
- Bei Sekundenkleber: gute Belüftung und Aktivator nur minimal, um weiße Schleier zu vermeiden.
- Wenn du Vertiefungen modelliert hast: Plättchen bündig einlegen – wirkt wie „inlay“.
Optional: Display-Stand / Geschenkverpackung
45–120 minErstelle einen kleinen Ständer (3D-Druck) oder eine gelaserte Box. Einfach: 3D-gedruckte Basis mit 10–15° Neigung und kleiner Lippe. Alternativ: Schiebedeckelbox aus 3mm Sperrholz mit Gravur (Namen/Datum) auf dem Deckel.
- Ein Ständer hebt die Wertigkeit stark, kostet aber wenig Material.
- Wenn Box: Innenmaß so planen, dass das Puzzle auch mit Plättchen nicht klappert (Filzpad/Packpapier).
Markt & Machbarkeit
45–79€ (ohne Box), 69–109€ (mit Display/Box und hochwertiger Personalisierung).
Basis ca. 10–18€ (ohne Magnet-Upgrade/Box). Mit Magneten + Box/Ständer eher 18–35€.
Bei Verkauf 69€ und Material 15€: ca. 54€ Rohertrag vor Zeit/Overhead. Bei 89€ und Material 25€: ca. 64€.
60%Pro Stück (nach erstem Prototyp): Aktiv 2.5–4 h + Druck/Lasern 3–6 h maschinengebunden. Erstes Mal inkl. Test/Anpassung: +1–2 h.
Nein
Mittel
Mittel
