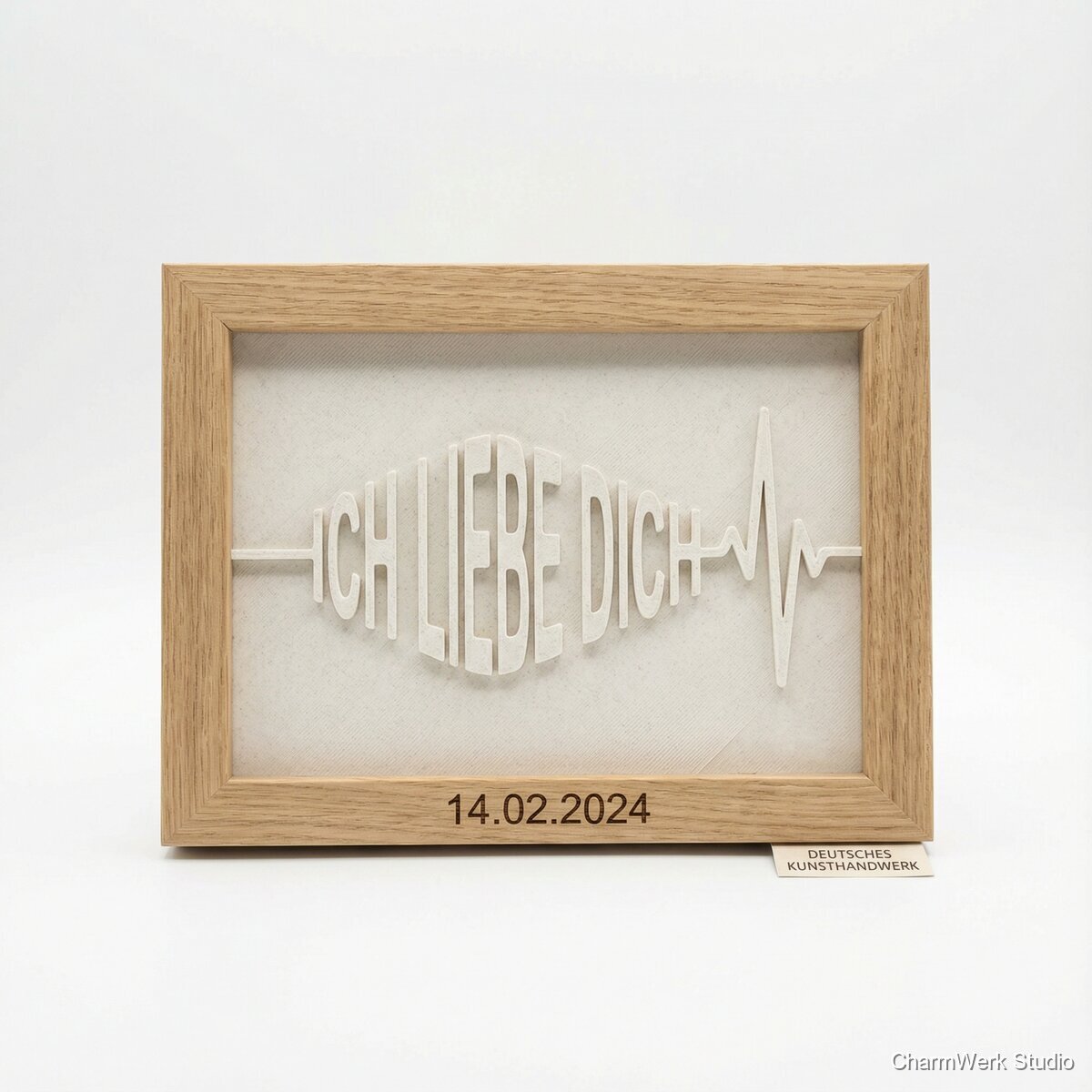

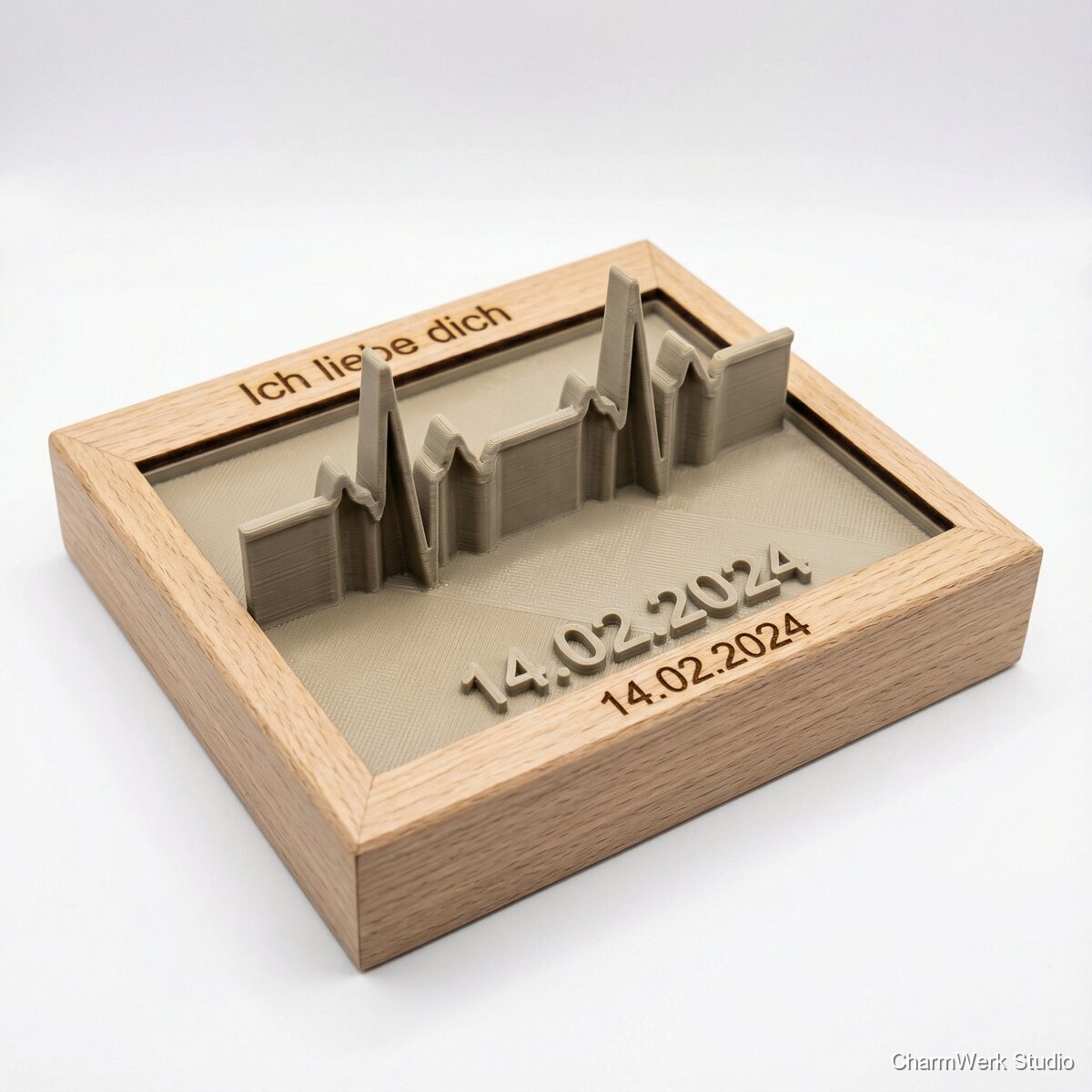

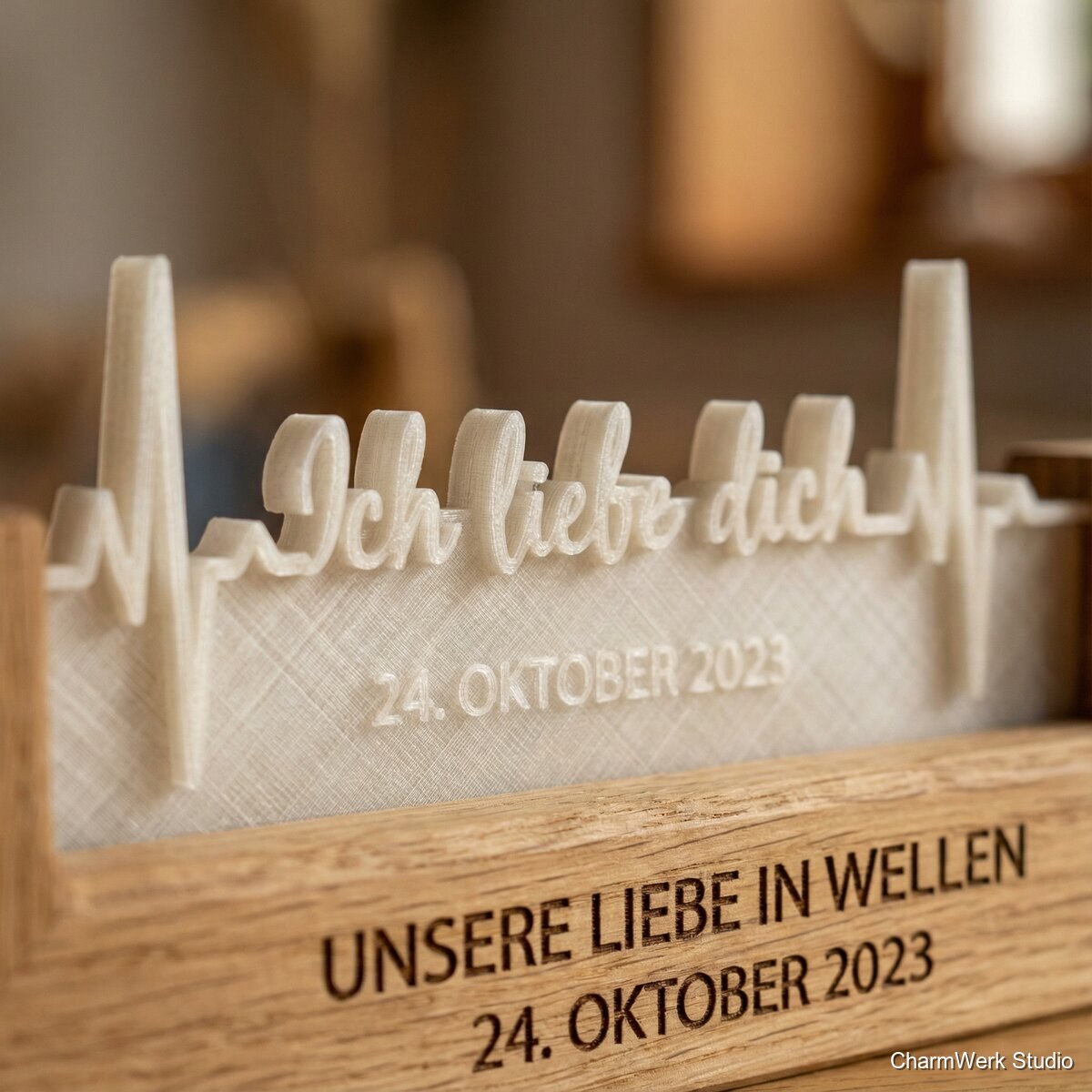

3D-gedrucktes „Herzschlag“-Relief eures Satzes
Euer „Ich liebe dich“ wird als Wellenform/Herzschlag-Linie in ein Relief übersetzt, dazu Datum. Eine moderne Art, Gefühle sichtbar zu machen.
Alle Ansichten freischalten
Registriere dich kostenlos, um alle Produktbilder zu sehen.
Produktansichten
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Filament PLA oder PETG (1.75 mm)
ca. 150–250 g
4–8 € (anteilig bei 20–30 €/kg)
Holzrahmen (fertig gekauft) ODER Rahmenleisten Kiefer/Buche
1 Stk (ca. 23x23 cm) oder 2 m Leiste + Zuschnitt
10–25 € (fertig) oder 8–18 € (Leisten)
Rückwand MDF 3 mm oder Sperrholz 3–4 mm
1 Stück ca. 23x23 cm
1–3 €
Passepartout-Karton 1,4–1,8 mm (optional, hochwertiger Look)
1 Stück ca. 23x23 cm
2–5 €
Acrylscheibe klar 1,5–2 mm (optional)
1 Stück ca. 20x20 cm
4–10 €
Holzplakette (Birke 3 mm) oder Acrylplakette (3 mm) für Gravur
1 Stück ca. 60x20 mm
0,50–2,50 €
Holzöl/Hartwachsöl oder Klarlack
kleine Menge
1–3 € (anteilig)
Sekundenkleber/Gel oder 2K-Kleber (für Panel im Rahmen)
kleine Menge
0,50–2 € (anteilig)
Schleifpapier K240/K400
2–4 Bögen
1–2 €
Aufhänger/ Bildaufhänger + Schrauben (optional)
1 Set
1–3 €
NFC-Tag NTAG213 (optional)
1 Stk
0,50–1,50 €
Benötigte Werkzeuge
- FDM-3D-Drucker (0,4 mm Düse empfohlen) + Slicer (PrusaSlicer/Cura) + ggf. Filamenttrockner bei PETG)
- Audio-Tool/Software: Audacity + Online-Generator (Waveform) oder Python/Processing (SVG)
- Vektor-Workflow: Inkscape/Illustrator (SVG bereinigen)
- CAD: Fusion 360 / FreeCAD / Tinkercad (Relief modellieren)
- Laser (Diode/CO₂) für Gravur am Rahmen/Plakette
- Schneidwerkzeug: Cutter + Metalllineal (Passepartout) oder Passepartout-Schneider optional
- Schleifklotz/Exzenterschleifer (optional) optional
- Klemmen/Gehrungspresse (bei Selbstbau-Rahmen) optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Audio aufnehmen & säubern
30–60 minNehmt den Satz („Ich liebe dich“) als Audio auf (Handy reicht, besser: ruhiger Raum). Import in Audacity, Normalisieren, Rauschen reduzieren (leichte Werte), Stille am Anfang/Ende trimmen. Ziel: 1–2 Sekunden klare Sprachform ohne lange Pausen.
- Mehrere Takes aufnehmen; die „schönste“ Betonung wählen.
- Nicht zu stark entrauschen, sonst sieht die Wellenform „abgeschnitten“ aus.
- Samplingrate 44,1 kHz reicht völlig.
Waveform/Herzschlag-Linie als SVG erzeugen
60–120 minErzeugt aus dem Audio eine Wellenform als Vektor. Optionen: (a) Waveform als SVG exportieren (verschiedene Online-Tools) und in Inkscape bereinigen; (b) Audacity: Track als Bild exportieren und in Inkscape nachzeichnen (Bitmap Trace) – weniger ideal; (c) Skript (Python) zur Amplitudenabtastung → Polyline → SVG. Danach: Linie vereinfachen, glätten, auf gewünschte Breite bringen (z.B. 140–160 mm).
- Achtet auf ausreichend „Fleisch“: Minimaler Linienabstand/Stegbreite im Relief ≥ 1,2 mm (besser 1,6 mm) für saubere Druckbarkeit.
- Zu filigrane Peaks lieber abrunden – wirkt hochwertiger und bricht nicht beim Schleifen.
- SVG als geschlossene Kontur anlegen (Stroke to Path), damit Extrusion im CAD sauber klappt.
Layout: Text & Datum setzen
30–60 minIn Inkscape: Wellenform mittig platzieren. Datum (z.B. 14.02.2026) und optional Namen unterhalb oder rechts unten setzen. Für 3D-Druck: Text als separate Pfade (kein „live text“), Schrift mit guter Lesbarkeit (z.B. Montserrat, Futura, Helvetica).
- Für 3D-Text: Mindest-Strichstärke 0,8–1,0 mm; Buchstabenhöhe ≥ 6 mm.
- Kerning leicht erhöhen, damit beim Druck nichts zuläuft.
- Wenn ihr den Text lieber „edler“ wollt: Text nicht drucken, sondern nur am Rahmen/Plakette lasern.
Relief im CAD konstruieren
90–150 minSVG in Fusion 360/FreeCAD importieren. Grundplatte erstellen (z.B. 180x180x2,2 mm). Wellenform als erhabenes Relief extrudieren (z.B. +2,8 mm). Optional: Text als flaches Relief (+0,8–1,2 mm) oder als Vertiefung (–0,6 mm) für bessere Lesbarkeit. Rückseite: optional 0,8–1,2 mm tiefe Tasche, um Gewicht zu sparen und Verzug zu reduzieren (Rippen stehen lassen).
- Kanten mit 0,6–1,0 mm Fase/Fillet entschärfen – sieht „produktiger“ aus und druckt sauberer.
- Plane eine umlaufende Randfase am Panel ein, damit es sauber im Rahmen sitzt.
- Bei großen Flächen: Dicke nicht zu dünn wählen, sonst „oil-canning“ (Wellen) im Druck.
Slicer-Setup & Testdruck (kritisch)
60–120 min (inkl. Testdruck)Slicen mit Fokus auf Oberflächenqualität. Empfehlung: 0,12–0,16 mm Layer, 3–4 Perimeter, Top-Layers 6–8, Infill 10–15% (Gyroid). Druckrichtung: Relief nach oben, flache Rückseite aufs Bett. Optional: „Ironing“ für Topflächen (bei PLA). Erst einen 60x60 mm Ausschnitt als Test drucken (Welle + Text).
- PLA: 200–215°C, Bett 55–60°C; PETG: 235–245°C, Bett 75–85°C, weniger Lüfter.
- Für scharfe Kanten an Relief: Geschwindigkeit Außenwand 25–35 mm/s.
- Elefantenfuß kompensieren, damit das Panel später plan im Rahmen sitzt.
Finaler 3D-Druck des Panels
6–10 h (Druckzeit) + 15 min HandlingFinale Datei drucken. Für 180x180 mm Panel müsst ihr je nach Drucker 6–10 Stunden rechnen (abhängig von Layerhöhe, Geschwindigkeit, Details). Nach dem Druck abkühlen lassen, vorsichtig vom Bett lösen.
- Bei PLA auf großen Flächen hilft ein Brim (5–8 mm) gegen Warping.
- PETG neigt zu Stringing: Retract feinjustieren und Filament trocken halten.
- Wenn zweifarbig: Pause bei der Höhe kurz vor dem Wellen-Top einplanen oder Welle als separates Inlay drucken.
Nachbearbeitung: Entgraten, Schleifen, optional Lack
45–120 min (+ Trocknungszeiten)Brim entfernen, Kanten entgraten. Leicht schleifen (K240→K400) nur an Kanten/Problemstellen. Optional: Füller/Primer, dann 2 dünne Schichten Lack seidenmatt. Alternativ: Panel „roh“ lassen, wenn die Druckqualität bereits sehr gut ist.
- Nicht die Relief-Front „tot schleifen“ – Details gehen verloren. Lieber über Druckeinstellungen die Qualität holen.
- Bei Lack: sehr dünne Schichten, sonst wirken Peaks zugelaufen.
- Für „Premium“: Grundplatte matt schwarz, Welle in Weiß (oder Gold) – entweder Mehrfarbdruck oder Lackmaskierung.
Rahmen vorbereiten & Lasergravur
45–90 minEntscheidet: Gravur direkt auf Rahmen (unten mittig) oder auf Plakette. Datei in LightBurn/Lasersoftware setzen. Holzrahmen vorher fein schleifen. Gravur: Datum, Namen, ggf. Koordinaten. Bei Plakette: aus 3 mm Birke/Acryl lasern und Kanten säubern.
- Vor Gravur Teststreifen machen (Leistung/Speed), besonders bei lackierten Rahmen.
- Bei Birke: leichtes Masking-Tape verhindert Rauchspuren.
- Acrylgravur wirkt edel, wenn rückseitig graviert und von hinten schwarz ausgelegt (Rub’n’Buff/ Acrylfarbe).
Montage im Rahmen
30–60 minPassepartout zuschneiden (optional) und Panel zentrieren. Panel punktuell kleben (wenige Klebepunkte) oder mit dünnen doppelseitigen Klebepads fixieren. Acrylscheibe davor (optional). Rückwand einsetzen und verschließen. Aufhänger montieren.
- Nicht vollflächig verkleben – bei Temperaturwechsel arbeitet Kunststoff minimal.
- Wenn ohne Acryl: Panel sollte leicht zurückversetzt sitzen (Passepartout), damit man nicht direkt drauf fasst.
- Rückseite beschriften (Datum, Edition 1/1) – wirkt „Galerie“.
Qualitätscheck & Verpackung
20–40 minSichtprüfung bei schrägem Licht (Layerlinien, Kleberreste, Gravurkontrast). Staub entfernen (Blasebalg/Mikrofaser). Verpacken mit Seidenpapier und Kantenschutz.
- Fingerabdrücke auf Acryl mit antistatischem Reiniger entfernen.
- Ein kleines Kärtchen mit Erklärung („Wellenform eures Satzes“) erhöht den emotionalen Wert.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
119–199 € (Standard 180x180, einfarbig, Gravur am Rahmen: eher 129–159 €; Premium zweifarbig + Acryl + Passepartout + NFC: 169–199 €)
ca. 20–55 €
ca. 80–145 € vor Arbeitslohn/Overhead; realistische Deckung nach Maker-Stundensatz (25–40 €/h aktiv) ist nur bei Premium-Preis bzw. effizientem Workflow gegeben
55%8–12 h (davon 6–10 h Maschinenlaufzeit, 6–9 h aktive Arbeitszeit je nach Iterationen)
Nein
Mittel
Mittel
