CNC-gefräste Fotoleiste mit Datumsskala
Eine Holzleiste, in die Fotos eingeschoben werden – darunter eine gravierte Skala eurer Jahre. Ihr könnt sie jederzeit erweitern.

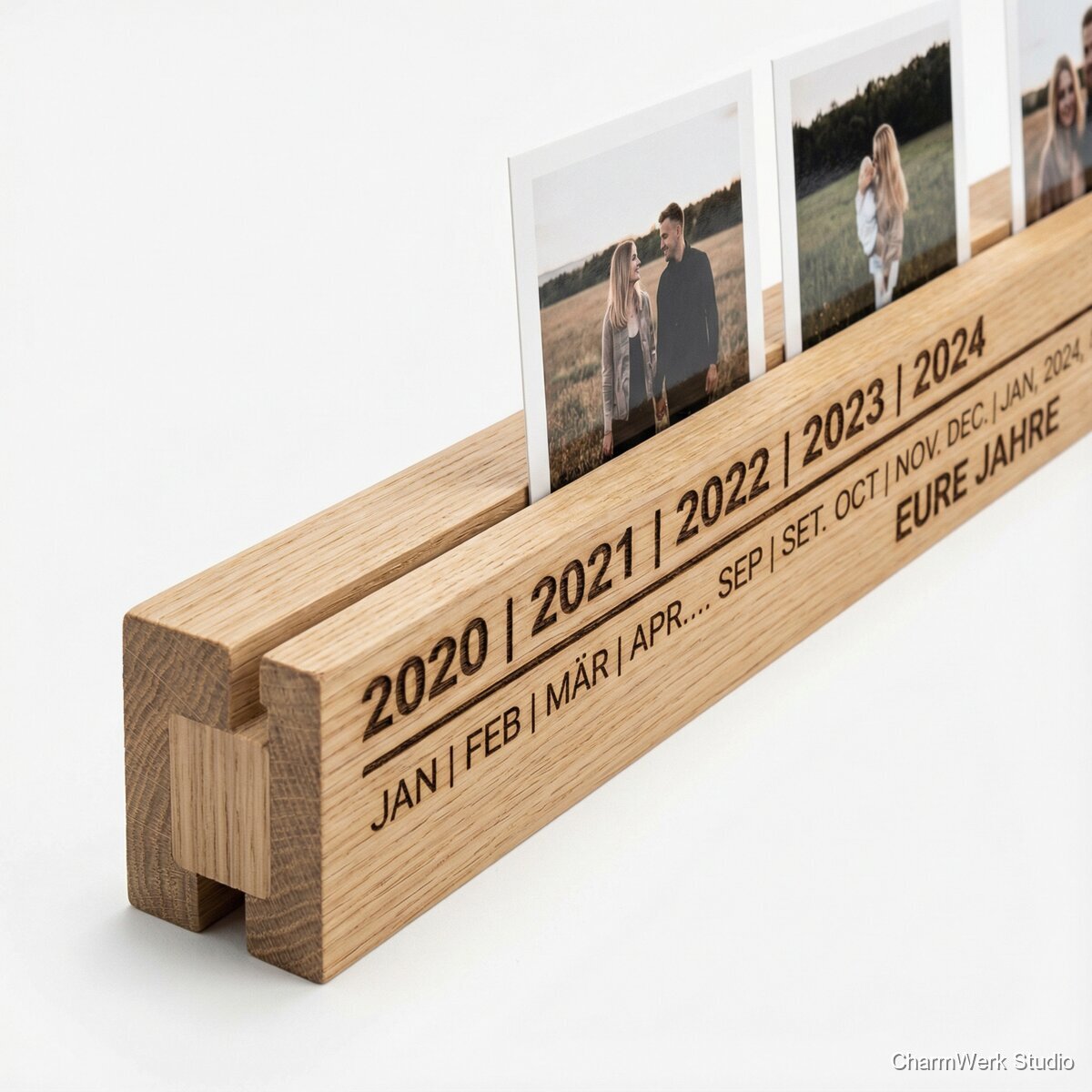

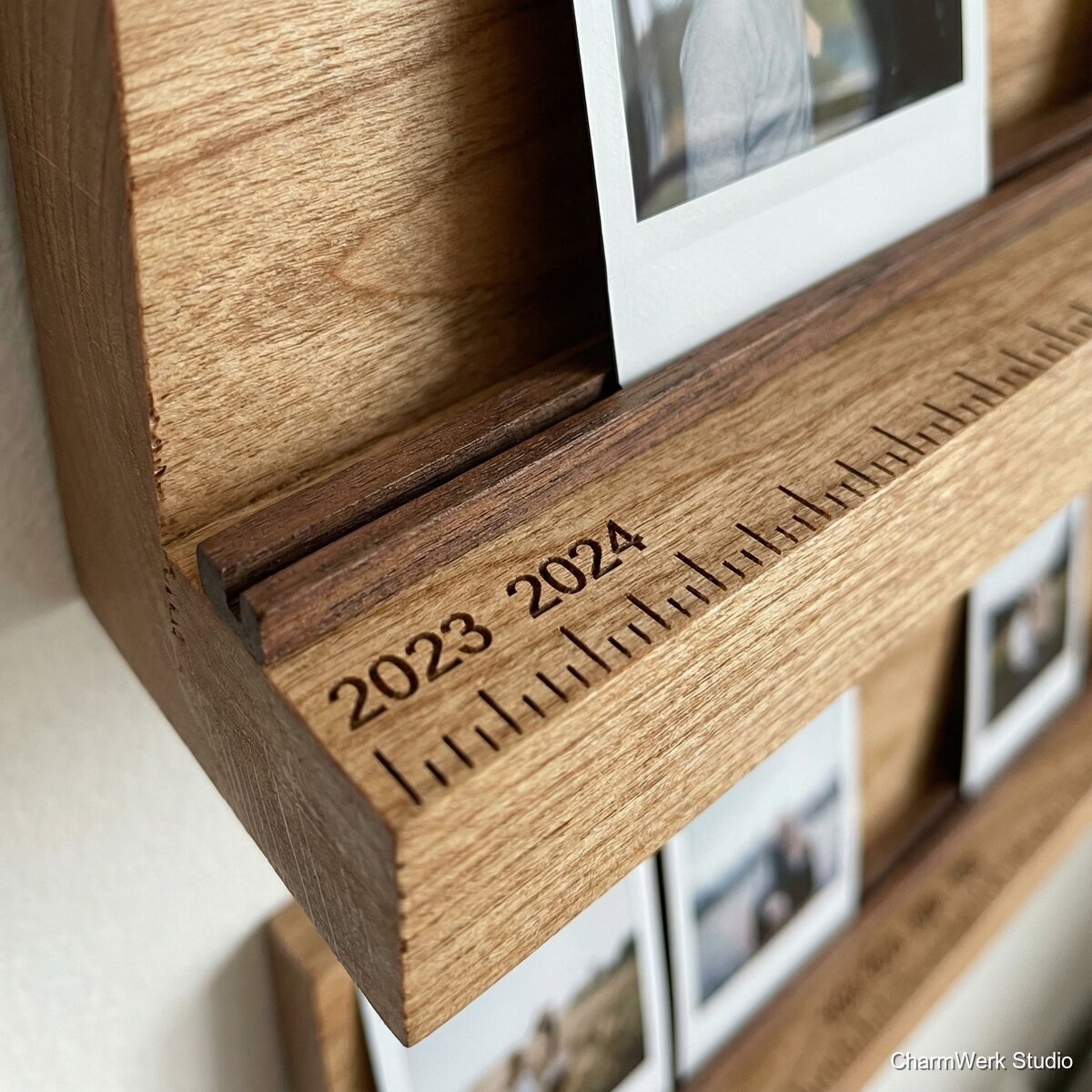

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Holzrohling 18mm (Eiche/Esche) 650 x 130 x 18mm (inkl. Zugabe) oder Birke-Multiplex 18mm
1 Stück
Eiche/Esche: 18–35 €; Birke-MPX: 10–18 €
Schleifpapier (Körnung 120/180/240)
je 2–3 Bögen oder Schleifstreifen
3–6 €
Hartwachsöl (z.B. Osmo TopOil/Hartwachsöl) oder Klarlack wasserbasiert
ca. 30–60 ml
2–6 € (anteilig; Gebinde teurer)
Wandaufhängung: 2x Schlüsselloch-Aufhänger (Metall) ODER Filzgleiter + 2 Schrauben/Dübel
1 Set
2–6 €
Optional: Acryl-Foto-Stopper 3mm (kleine Endstücke) oder 3D-gedruckte Endkappen
2 Stück
Acryl: 1–3 €; 3D-Druck: 0,50–1,50 €
Malerkrepp/Transfer-Tape zum Maskieren bei Lasergravur
ca. 1–2 m
0,50–1,50 € (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (Arbeitsbereich mind. 650 x 150mm) + CAM-Software (Fusion 360/VCarve o.ä.)
- Spannmittel (Niederhalter/Schraubzwingen/Opferplatte + Schrauben)
- Fräser: 6mm Schaft – Planfräser (optional), 6mm Spiralnutfräser (2-Schneider), 3mm Spiralnutfräser, 90° V-Bit (optional für V-Carve)
- Laser (Diode oder CO₂) für Skala/Schrift
- Exzenterschleifer oder Schleifklotz
- Messmittel: Stahllineal/Schieblehre
- Oberfräser/Frästisch (optional als Alternative für Foto-Nut) optional
- Bohrmaschine/Akkuschrauber (Aufhängung)
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Layout festlegen
30–60 minLege Fotoformat und Skala fest. Bewährt: Schlitz für 10x15 Fotos quer (150mm Breite) oder Polaroid (108mm). Plane pro Foto ca. 12–20mm „Slot-Breite“ je nach gewünschter Überlappung. Unterhalb des Schlitzes bleibt ein Feld (ca. 35–45mm Höhe) für die Jahres-Skala und Text. Definiere Startjahr, Schrittweite (jährlich) und Markierungen (lange Striche pro 5 Jahre).
- Mit echtem Foto testen: Abzüge sind oft 0,20–0,30mm dicker als gedacht, besonders bei Premium-Papier.
- Wenn die Leiste „erweiterbar“ sein soll: rechts/links je 10–15mm Rand frei lassen und optional ein Steck-/Andockprofil vorsehen.
Holz vorbereiten & auf Maß bringen
30–60 minRohling grob zuschneiden (z.B. 650 x 130mm) und prüfen, ob er plan ist. Optional CNC-Planfräsen (Facing) um Verzug auszugleichen – wichtig, damit Nut-Tiefe konstant bleibt. Kanten grob brechen, Splitter entfernen.
- Multiplex ist dimensionsstabil und anfängerfreundlicher; Massivholz wirkt edler, kann aber arbeiten.
- Vor dem CNC-Spannen Holz 24h akklimatisieren lassen (Werkstattklima).
CNC-Setup: Nullpunkt, Spannung, Opferplatte
20–30 minWerkstück auf Opferplatte verschrauben oder mit Niederhaltern spannen. Achte darauf, dass der Fräser nicht in Spannmittel fährt. Setze Nullpunkt vorne links oder mittig (konsequent im CAM).
- Schrauben außerhalb der Fräsbahnen setzen; im CAM „Keep-out“-Zonen definieren.
- Bei Massivholz: Faserverlauf beachten, um Ausrisse an Sichtkanten zu minimieren.
Foto-Schlitz/Nut fräsen
45–75 minFräse eine durchgehende Nut entlang der Länge, z.B. 25–30mm von der Oberkante entfernt. Empfohlen: 3,2–3,5mm Breite, 10–12mm Tiefe. Bei 3mm Fräser: adaptive/helikale Zustellung, mehrere Zustellungen (z.B. 3–4mm pro Pass). Optional: Nut leicht nach hinten neigen (0,5–1°) durch keilförmige Unterlage, damit Fotos stabiler stehen.
- Teststück! Erst 100mm Nut fräsen und Foto probieren; dann Breite ggf. um 0,2mm anpassen.
- Für strammen Sitz: 3,2mm; für leichten Lauf: 3,4–3,5mm (Papierstärke variiert).
- Ausrisse an Nutkante reduzieren: letzte Zustellung als Schlichtgang mit geringer Zustellung (0,2–0,5mm).
Kanten, Fasen & optionales Profil
20–40 minFräse eine 1–2mm Fase an Vorderkante/Seiten oder ein kleines Rundprofil. Das erhöht die Haptik und wirkt „fertig“. Optional: Rückseite leicht ausklinken (z.B. 2mm) als Schattenfuge.
- Eine Schattenfuge lässt die Leiste „schweben“ und schafft Platz für Aufhängung.
- Nicht zu stark runden, sonst wirkt die Gravurfläche optisch kleiner.
Wandaufhängung integrieren
20–45 minVariante A (sehr sauber): 2x Schlüssellochfräsung auf der Rückseite (z.B. 6–8mm tief, mit 6mm Fräser und Tasche). Variante B: Metall-Schlüssellochaufhänger anschrauben. Position: je 80–120mm von den Enden entfernt, damit die Leiste nicht kippt.
- Bei Schlüssellochfräsung: Schraubenkopf-Durchmesser messen und die große Tasche entsprechend dimensionieren.
- Immer 2 Aufhängepunkte – ein Punkt dreht sich gern.
Lasergravur der Datumsskala
30–60 min (inkl. Test)Maskiere die Front (Krepp/Transfer-Tape), um Schmauchspuren zu minimieren. Gravur: Jahreszahlen, Striche, ggf. Meilenstein-Icons. Positioniere die Skala mittig unter der Nut, mit genügend Rand (mind. 10mm). Für hohe Lesbarkeit: eher flächig gravieren (0,3–0,6mm) statt nur Linie.
- Vorher Materialtest: Leistung/Speed so wählen, dass die Gravur dunkel wird, aber nicht ausfranst.
- Bei Multiplex: Gravur kann fleckig wirken – Masking und leichtes Nachschleifen helfen.
- Optional Gravur füllen (Wachs/Schwarzlasur) für starken Kontrast, besonders auf Eiche.
Schleifen & Finish
60–120 min (plus Trockenzeit)Nach dem Lasern Tape abziehen. Front und Kanten schleifen: 120 → 180 → 240. Gravur nicht „wegschleifen“ (nur leicht entgraten). Danach 2 dünne Schichten Hartwachsöl oder Klarlack, Zwischenschliff bei Lack (320).
- Öl: sehr angenehme Haptik, schnelle Reparatur; Lack: besser gegen Fingerabdrücke, wirkt etwas „technischer“.
- Fotos erst nach vollständiger Durchtrocknung einstecken (bei Öl oft 24–48h).
Endanschlag/Endkappen & Funktionstest
20–40 minDamit Fotos nicht seitlich herausrutschen: Endkappen (3D-gedruckt oder Acryl) oder kleine verdeckte Stopper (2mm Holzstift) an den Enden. Teste das Einschieben mehrerer Fotos und ob die Leiste plan hängt.
- 3D-Druck-Endkappen in PETG sind robust; mit Filz innen verhindern sie Kratzer.
- Wenn Fotos zu locker sitzen: dünnen Filzstreifen in die Nut kleben (nur punktuell).
Markt & Machbarkeit
79–149 € (600mm). Premium-Holz + Füllung/Icons + Geschenkverpackung: 129–179 €
18–45 € (typisch: 25–35 €)
ca. 55–110 € brutto vor Maschinen-/Zeitkosten (bei 109–139 € VK)
55%4–6 h aktiv + 1–2 Tage Trocken-/Aushärtezeit (je nach Finish)
Nein
Mittel
Mittel
