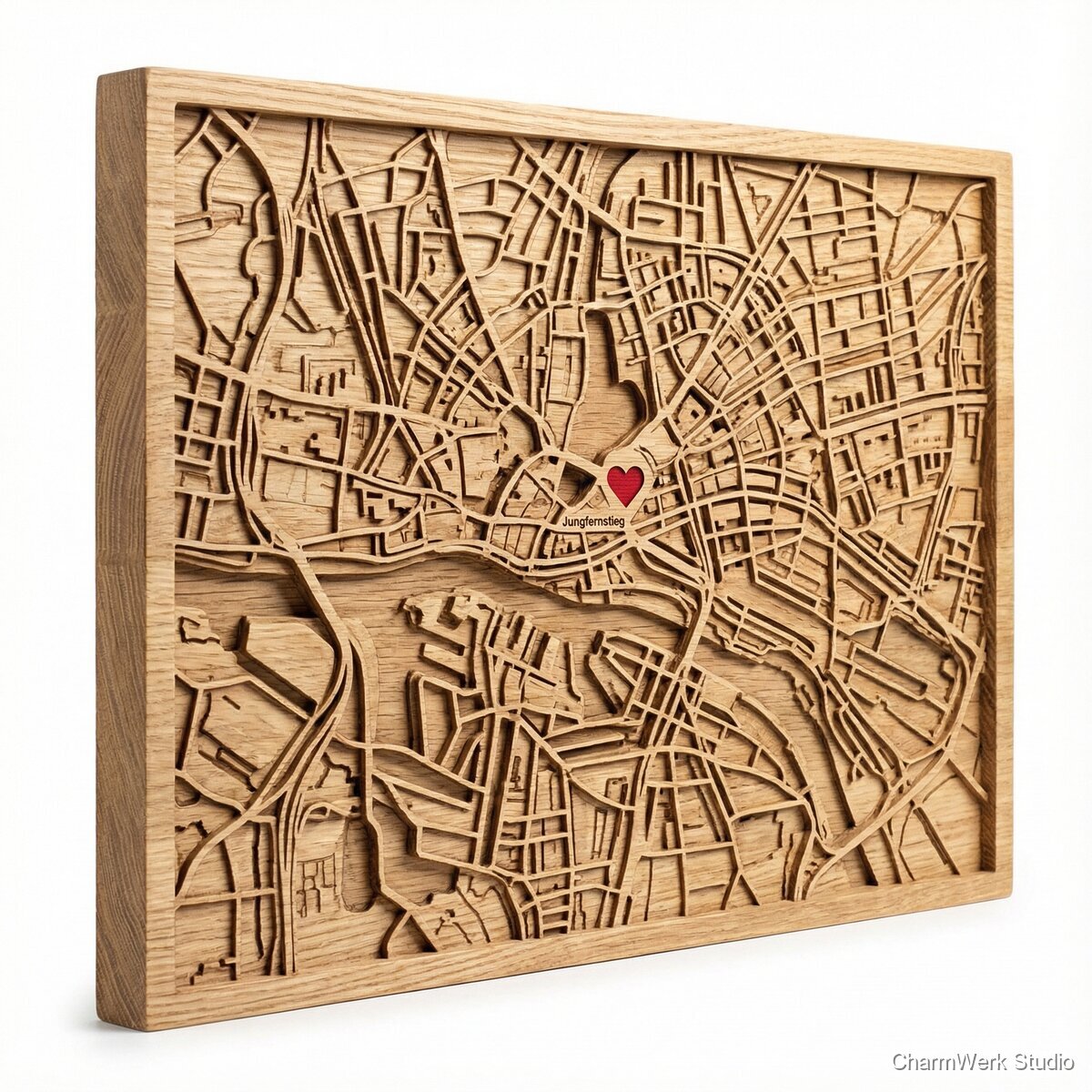

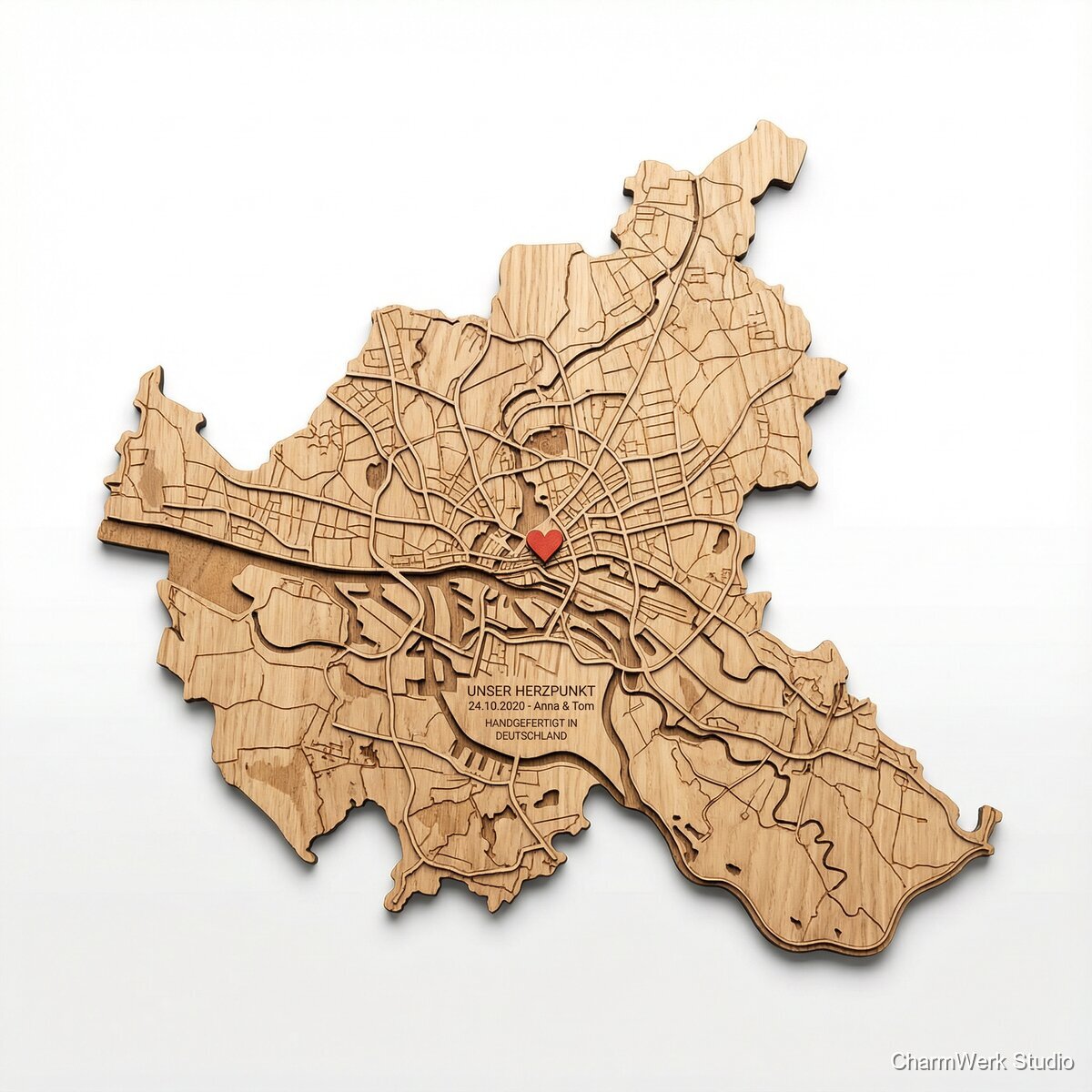

CNC-gefräste Stadtkarte als Wandrelief
Eure Stadt (oder die Stadt eures Kennenlernens) als gefrästes Holzrelief mit markiertem Herzpunkt. Ein echtes Designstück mit emotionalem Kern.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 18 mm, Zuschnitt 400 x 300 mm (B/BB oder besser)
1 Stück
12–20 €
Rückwand (Sperrholz 4–6 mm) 400 x 300 mm (optional, für saubere Wandmontage/Abdeckung)
1 Stück
4–8 €
Acryl 3 mm (rot/weiß/schwarz) für Herz-Inlay (optional)
ca. 50 x 50 mm Reststück
2–5 €
Holzleim (D3)
ca. 20–40 g
0,50–1,50 €
Schleifpapier (Körnung 120/180/240)
je 2–3 Bögen
2–5 €
Hartwachsöl (z.B. Osmo) oder Möbelöl
ca. 30–60 ml
2–6 €
Beize/Schwarzbeize oder Acrylfarbe für Tiefen-Kontrast (optional)
ca. 30–50 ml
2–6 €
Aufhängung: Schlüssellochbeschläge ODER French Cleat (Alu/Holz) + Schrauben
1 Set
3–12 €
CNC-Fräser: 6 mm Planfräser (Surfacing), 3 mm Spiral (Upcut), 1–2 mm V-Bit/Spiral (Details)
je 1
25–60 € (anteilig pro Projekt ca. 3–10 € Verschleiß)
Benötigte Werkzeuge
- CNC-Fräse (Arbeitsbereich mind. 400 x 300 mm) + Spannmittel (Schrauben, T-Nuts, Niederhalter) und Opferplatte (MDF) + Absaugung/Staubschuh (dringend empfohlen)
- CAD/CAM-Software (z.B. Fusion 360, VCarve, Estlcam) und Vektor-Editor (Illustrator/Inkscape/QGIS)
- Laser (Diode/CO₂) für Beschriftung/Koordinaten (optional, aber im Konzept vorgesehen) optional
- Exzenterschleifer + Schleifklotz
- Oberfräsen-/Entgrater, Kantenbrecher oder Schleifvlies optional
- Zwingen/Presshilfe optional
- Feinstaubmaske (P2/P3), Gehörschutz, Schutzbrille
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Motivdaten (Stadtkarte) beschaffen & aufbereiten
1,5–3 hHole Kartendaten idealerweise aus OpenStreetMap (OSM). Für ein sauberes Relief brauchst du eine klare Hierarchie: Wasserflächen, Parks, Hauptstraßen, Nebenstraßen, ggf. Gebäudekanten. In QGIS/Overpass Turbo exportierst du die gewünschten Layer als DXF/SVG. Danach vereinfachst du Geometrien (zu viele Nodes killen die CAM) und definierst Mindestbreiten: z.B. Hauptstraßen ≥ 1,2–1,5 mm, Nebenstraßen ≥ 0,8–1,0 mm (bei 1–2 mm Fräser). Setze einen Rand (10–15 mm) und platziere den Herzpunkt (Koordinaten/Adresse).
- Arbeite mit einem klaren Ausschnitt (z.B. 2–4 km Breite bei 400 x 300 mm), sonst wird es zu filigran.
- Alles, was dünner als dein Fräserdurchmesser ist, wird entweder wegfallen oder ausfransen.
- Layer-Farben/Gravurtiefen schon jetzt planen (z.B. Wasser tiefer, Straßen flacher).
Relief-Design & Tiefenstaffelung festlegen
45–90 minLege Z-Höhen fest: Beispiel für 18 mm Platte: Hintergrund 0 mm (Top), Straßen -1,5 mm, Wasser -3,0 mm, Parks -2,0 mm, Gebäudekonturen nur lasergraviert oder sehr flach (-0,8 mm). Plane außerdem eine umlaufende Fase oder einen Rahmen (z.B. 45°-Fase 6–10 mm) für „Designstück“-Look. Herzpunkt als Einlassung: Tasche 3,05 mm tief für 3 mm Acryl (0,05–0,1 mm Spiel).
- Nicht zu tief fräsen, sonst werden feine Stege instabil.
- Bei Multiplex: Tiefen so wählen, dass die Furnierlagen optisch ruhig wirken (zu tiefe kleine Taschen wirken unruhig).
- Herzpunkt: entweder Inlay (Premium) oder nur Lasergravur (schneller, weniger Risiko).
CAM: Werkzeugwege erstellen (Schruppen/Schlichten/Detail)
1,5–2,5 hErstelle Toolpaths: (a) Planfräsen/Surfacing (optional) für absolut plane Oberfläche; (b) Taschenfräsen für Wasser/Parks (3 mm Upcut, adaptives Clearing); (c) Kontur-/V-Carve oder feines Taschenfräsen für Straßen (1–2 mm Fräser oder V-Bit); (d) Rahmen/Fase; (e) optional Bohrungen für Aufhängung/Stand-offs. Simuliere alles (Kollisionen, Restmaterial) und rechne mit mehreren Setups nur, wenn nötig (besser: alles in einem Setup).
- Multiplex fräst sauberer mit scharfen Fräsern und guter Absaugung; stumpf = Ausrisse.
- Für feine Straßennetze ist ein 1,5 mm Spiralfräser oft der beste Kompromiss aus Stabilität und Detail.
- Tabbing vermeiden, wenn du nicht durchtrennst; bei Durchtrennungen: Tabs groß genug, später bündig schleifen.
Material vorbereiten & sicher spannen
30–60 minZuschnitt prüfen (Verzug!). Opferplatte plan, Werkstück mit Schrauben in Randbereichen oder mit starkem Klebeband+CA-Methode fixieren (bei Relief ohne Durchfräsen sehr gut). Nullpunkt setzen (Corner oder Center), Z-Null über Toolsetter oder Papiermethode. Absaugung/Staubschuh montieren.
- Bei Schrauben: Schraubpositionen in CAM als „Keep-out“ markieren.
- Klebeband+CA: nur auf sauberem Holz, gut andrücken, vorher testen.
- Birke MPX: Oberflächenlage kann ausreißen – ggf. Malerkrepp auf kritische Bereiche.
CNC-Fräsen: Planen, Taschen, Details, Rahmen
3–6 h (Maschinenlaufzeit) + 15 min KontrolleFräse die Toolpaths in sinnvoller Reihenfolge: erst Planfräsen (falls nötig), dann große Taschen (Wasser/Parks), dann feinere Straßen/Details, zum Schluss Rahmen/Fase. Typische Parameter (Richtwerte, maschinenabhängig): 3 mm Upcut in MPX: 18.000 rpm, 900–1400 mm/min, Zustellung 1,0–1,5 mm; 1,5–2 mm Fräser: 18–22k rpm, 600–1000 mm/min, Zustellung 0,5–0,8 mm. Nach dem Fräsen Späne aus Taschen saugen und Kanten prüfen.
- Beim kleinsten Fräser zuerst Teststück/Probe-Ausschnitt fräsen.
- Wenn Ausrisse: Zustellung reduzieren, Downcut für letzte 0,3–0,5 mm „Finishing Pass“ nutzen oder Krepp/Schlichten.
- Lange Jobs: Not-Aus erreichbar, nicht unbeaufsichtigt lassen.
Lasergravur (Beschriftung, Koordinaten, Datum)
30–75 minNach dem CNC-Fräsen die Oberfläche leicht entstauben. Lasergravur für Titel/Koordinaten/Namen in einer Ecke oder auf einer separaten Plakette (Acryl/Schiefer). Bei Holz wirkt eine leichte Defokus-Gravur oft homogener. Optional: Straßennamen sehr dezent (Achtung: schnell zu überladen).
- Vorher ein Gravurtest auf Reststück: Holz reagiert stark je nach Charge.
- Maskierfolie oder Malerkrepp verhindert Rauchspuren; danach abziehen.
- Kontrast steigern: Gravur mit schwarzem Wachs/Öl einreiben und abnehmen.
Herzpunkt markieren (Inlay oder Gravur)
20–60 minVariante Inlay: Acrylherz lasern, Kanten kurz entgraten, in die gefräste Tasche einpassen, mit wenig transparentem Kleber/CA punktuell fixieren. Variante Holz-Inlay: dünnes Furnier/3 mm Holz fräsen/lasern und einkleben. Variante schnell: Herz nur lasern oder V-carven und farbig füllen (Acrylfarbe).
- Inlay-Tasche mit 0,05–0,15 mm Spiel planen (sonst klemmt es).
- Kleber sparsam: Ausblühungen/Glanzstellen vermeiden.
- Bei Farbfassung: erst versiegeln (z.B. dünn Klarlack), dann füllen, dann final ölen/lacken.
Schleifen, Kanten brechen, Finish
1,5–3 h aktiv + Trocknungszeit über NachtLeicht schleifen: 180 → 240 (nicht zu aggressiv in die Taschen). Kanten brechen (Schleifvlies). Danach Finish: Hartwachsöl dünn auftragen, 10–15 min einziehen lassen, Überschuss abnehmen, 8–12 h trocknen, optional zweite Schicht. Für starken Kontrast: Tiefen zuerst schwarz beizen/streichen, trocknen, dann Oberfläche sehr leicht anschleifen und natur ölen.
- In Taschen am besten mit weichem Pinsel/Staubsauger reinigen, sonst bleiben dunkle Späne im Öl.
- Beize nur in Vertiefungen: mit kleinem Pinsel, Kanten sofort abwischen.
- Öl nicht „pfützen“ lassen, sonst gibt’s glänzende Flecken.
Montage & Aufhängung
30–75 minRückwand optional auf Distanzleisten (10–15 mm) kleben/schrauben für schwebende Optik und Kabel-/Aufhängungsraum. Aufhängung montieren (French Cleat sehr wertig und sicher). Filzgleiter unten anbringen.
- French Cleat: eine Leiste am Rahmen, Gegenstück an die Wand – perfekt für schwerere Reliefe.
- Vorbohren in Multiplex verhindert Aufspalten.
- Aufhängung mittig ausrichten; bei 600 x 400 mm besser zwei Aufhängepunkte.
Markt & Machbarkeit
199–349 € (400 x 300 mm, je nach Detailgrad/Finish/Inlay); 299–549 € (600 x 400 mm)
ca. 28–55 € (400 x 300 mm); ca. 45–95 € (600 x 400 mm, mehr Holz + längere Fräszeit + Fräserverschleiß)
ca. 170–300 € (bei 249–349 € VK und ~45 € Material; berücksichtigt aber noch nicht deine kalkulatorische Maschinenzeit)
70%8–12 h (geübter Maker; bei komplexen Innenstadt-Ausschnitten eher 10–14 h)
Nein
Mittel
Mittel
