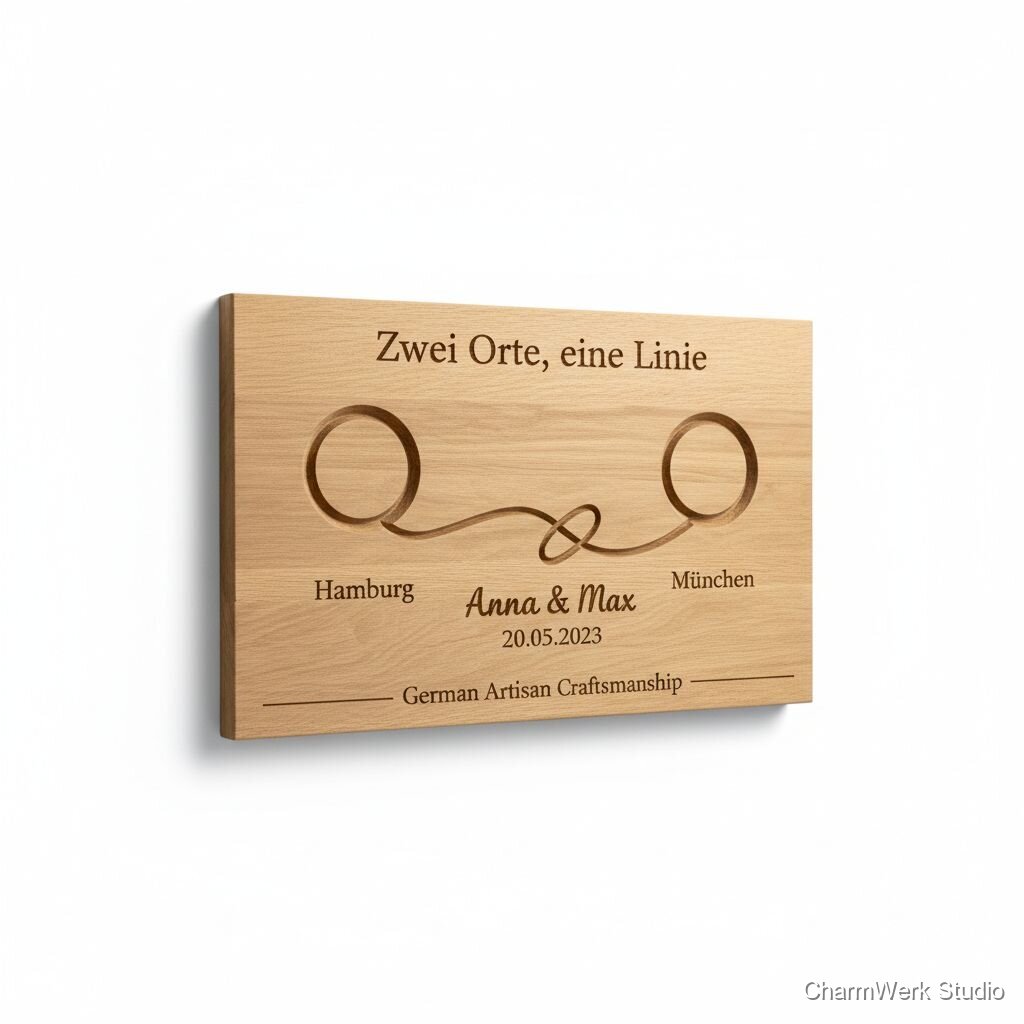

CNC-gefräste „Zwei Orte, eine Linie“-Wandplakette
Eine Holzplakette mit zwei markierten Orten (z.B. eure Heimatstädte) und einer gefrästen Verbindungslinie dazwischen. Dazu eure Namen und das Datum – perfekt für Paare, die durch Entfernung zusammengewachsen sind.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholzplatten (Eiche) 30×20×18 mm
1 Stück
€18
Upgrade Holz (Walnuss statt Eiche) — optional
1 Stück
€+15
Tung- oder Leinöl (50–100 ml)
Eine Flasche (verbrauch ≈ 10–20 ml)
€8
Klarlack-Spray / Mattlack (Optional)
1 Dose (Verbrauch ≈ 1–2 Sprühstöße)
€4
Schwarzes Holzfüllmittel / farbiges Wachs (für Linie)
Kleine Tube / Stange
€5
Schleifpapier Sortiment (K80, K120, K220)
Pack
€3
Aufhängung (Metallbildaufhänger + Schraube)
1 Satz
€2
Maskier- / Malerband
1 Rolle
€1
CNC-Fräser (Hartmetall, z.B. 3 mm Kugel- & 60° V-Bit) — anteiliger Verschleiß
anteilig pro Teil
€5
Verpackung (Geschenkbox, Seidenpapier)
1 Set
€3
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, X-Carve oder kleiner Profinager)
- CAM/CAD-Software (Fusion 360, VCarve, oder ähnliche)
- Handnutfräser / Frästischklemme / Absaugung
- Orbitralschleifer / Handschleifklotz
- Feilen / Stemmeisen / Bürsten zum Reinigen der Kanäle optional
- Stativ- oder Handbohrer (für Kabeldurchführung / Befestigung falls nötig) optional
- Präzisions-Lineale / Winkel / Messschieber
- Klemmen / Vakuumtisch / doppelseitiges Klebeband
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Kundenbriefing & Design-Entwurf
60–90 MinutenSammle die beiden Orte (Stadt/Koordinaten), gewünschte Schriftart, Datum, bevorzugte Holzart und Größe. Erstelle in CAD eine rechteckige Plakette, füge zwei Punkt-Markierungen an den korrekten, proportional auf der Tafel dargestellten Positionen hinzu (Kartenprojektion vereinfachen: relative Positionen reicht) und zeichne die Verbindungslinie als Pfad, der als gefräster Kanal ausgeführt wird. Platziere Namen und Datum an gewünschter Stelle.
- Benutze vereinfachte, proportionale Kartenkoordinaten statt exakter geographischer Projektionen, wenn es künstlerischer wirken soll.
- Skizziere 2–3 Varianten und zeige eine Visualisierung (Render) dem Kunden vor Freigabe.
CAM-Setup & Fräserauswahl
30–45 MinutenImportiere die CAD-Datei in CAM (z. B. Fusion 360 / VCarve). Lege die Frässtrategie für die Linie (z. B. Taschenfräsen 3 mm Tiefe × 2 mm Breite oder V-Schnitt) und die Gravur für Namen/Daten (60° V-Bit) fest. Generiere Werkzeugeweg-Dateien (.gcode).
- Verwende einen 3 mm-Ballnose für runde Kanalformen, oder 60° V-Bit für schärfere Linien.
- Simuliere die Fräsbahnen in der CAM-Software, um Kollisionen zu vermeiden.
Materialvorbereitung & Einspannen
20–30 MinutenSchneide das Rohbrett auf Endformat zu (falls nötig), prüfe Holzoberfläche auf Fehler, markiere die Nullpunkte und spanne das Werkstück sicher mit Klemmen oder auf die Vakuumplatte.
- Verwende doppelseitiges Klebeband plus Klemmen um Vibrationen zu minimieren.
- Achte auf die Holzfaser-Richtung bei Positionierung (ästhetisch wichtig).
Testfräsen (Mock-up)
20–30 MinutenFalls Unsicherheit besteht, fräse die Linie und Gravur zuerst in ein Reststück Holz, um Tiefen und Schriftbild zu prüfen.
- Ein kurzer Test spart oft Zeit und Material, besonders bei neuen Fräsern oder Holzarten.
CNC-Bearbeitung: Linie und Punkte fräsen
45–70 Minuten (abhängig von Frästiefe & Maschine)Starte die CNC-Maschine mit den programmierten Werkzeugwegen. Fräse zuerst die Konturen / Tasche für die Verbindungslinie, danach die Punktmarkierungen (kleine Taschen oder Bohrungen).
- Arbeite in mehreren leichten Schnitten anstelle eines tiefen Schnitts, besonders bei harten Hölzern.
- Staubabsaugung einschalten, um Sicht und Fräserleben zu verbessern.
CNC-Gravur der Namen und des Datums
15–30 MinutenWechsle gegebenenfalls auf ein V-Bit für scharfe Gravuren. Fräse die Schriftzüge mit niedriger Frästiefe um saubere Kanten zu erhalten.
- Gravur in zwei Durchgängen testen: erster Lauf geringer Vorschub, zweiter Lauf zur Qualitätssicherung.
- Für sehr feine Schriftarten evtl. lasergravur als Alternative vorschlagen.
Entgraten, Ausschaben und Grobschliff
30–45 MinutenEntferne Gratreste mit feinen Meißeln, Bürsten und Schleifpapier. Glätte die gefrästen Kanäle und Punkt-Taschen, sorge dafür, dass alle Kanten gleichmäßig sind.
- Verwende kleine Holzspachtel oder Rundfeilen in gekrümmten Taschen.
- Achte darauf, die Gravur-Kanten nicht zu stark zu runden — sonst leidet die Lesbarkeit.
Füllen der Linie und Marker
20–40 Minuten (ohne Epoxid-Aushärtung)Für sofortiges Handling: Fülle die gefräste Linie mit schwarzem Holzfüllmittel oder -wachs (schnell trocknend). Optional: Epoxid-Resin (farbig) für glänzende, tiefe Optik — dann Aushärtezeit beachten (overnight).
- Für saubere Kanten das Füllmittel leicht überfüllen und nach Trocknung plan schleifen.
- Epoxid ergibt eine hochwertige Optik, erfordert aber mindestens 12–24 h Aushärtezeit.
Feinschliff und Finish-Auftrag
30–45 Minuten (+ Trocknungszeit zwischen Schichten)Finales Anschleifen K120→K220, Reinigung mit Staubtuch. Auftrag von Öl (ein bis zwei dünne Schichten, zwischendurch kurz abwischen) oder dünnem Klarlack. Wachs als Option für seidenmatten Griff.
- Öl betont die Holzmaserung; bei hellem Holz weniger Schichten, bei Nussbaum evtl. dünner Lack für dauerhaften Schutz.
- Zwischenschliff sehr leicht durchführen (K320) vor letzter Schicht für perfekte Haptik.
Befestigung und Qualitätskontrolle
10–15 MinutenMontiere den Aufhänger, überprüfe Maßhaltigkeit, Gravurqualität, Füllmitteldichtigkeit und Finish. Reinige die Oberfläche, entferne überschüssiges Füllmaterial.
- Hänge das Werkstück probeweise auf, um sicherzustellen, dass es gerade hängt.
- Fotografiere das fertige Produkt für dein Portfolio.
Verpacken & Übergabe
10–15 MinutenPolsterung in Geschenkbox, beiliegende Pflegehinweise (z. B. 'Öl bei Bedarf nachpolieren').
- Gib Hinweise zur Vermeidung starker Sonneneinstrahlung und Feuchtigkeit.
- Kleine Pflegeprobe (10 ml Öl) erhöht Kundenzufriedenheit.
Markt & Machbarkeit
€390 (Standard: Eiche, 30×20 cm) — €520 (Premium: Walnuss, Resin-Inlay, größere Größe)
€50 (Standard)
€80 bei €390 Verkaufspreis (nach Abzug Material €50, angenommener Arbeitswert 7 h × €35/h = €245, + Overhead ≈ €15)
20%6–8 Stunden (Design bis Verpackung, ohne Epoxid‑Aushärtung)
Nein
Mittel
Mittel
