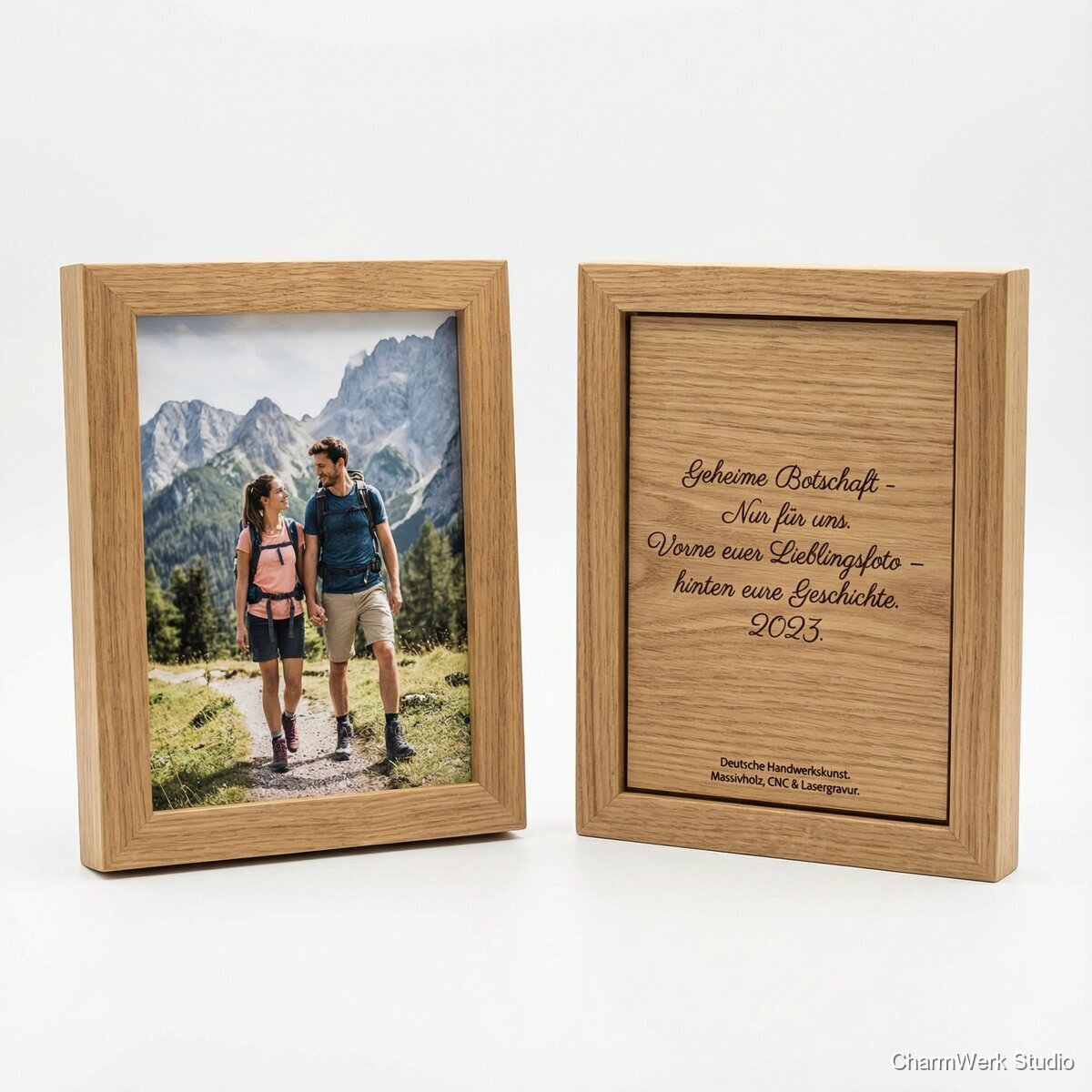

CNC-gefräster Bilderrahmen mit versteckter Botschaft
Ein Holzrahmen, dessen Rückseite eine eingravierte „geheime“ Nachricht trägt, die nur ihr kennt. Vorne euer Lieblingsfoto – hinten eure Geschichte.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massivholz-Brett (z.B. Eiche/Buche/Nussbaum), ca. 25 x 120 x 600 mm (oder verleimte Platte)
1 Stück (reicht für 1 Rahmen inkl. Verschnitt)
12–28 €
Rückwand Birke-Multiplex 3 mm (A4/A3 Reststück)
1 Stück ca. 160 x 110 mm
1–3 €
Acrylglas klar 2 mm (oder Glas 2 mm, fertig zugeschnitten)
1 Stück ca. 160 x 110 mm
3–8 € (Acryl) / 4–10 € (Glas)
Holzleim D3
ca. 10–20 g
0,20–0,50 €
Schleifpapier (Korn 80/120/180/240)
je 1–2 Bögen
1–3 €
Hartwachsöl oder Möbelöl (z.B. Osmo/Rubin)
ca. 10–20 ml
0,80–2,50 €
Rahmenstifte/Flexipoints oder kleine Nägel + optional Drehriegel
8–12 Stk.
0,50–2,00 €
2x Aufhänger (D-Ringe) + Schrauben / oder Sägezahn-Aufhänger
1 Set
1,50–4,00 €
Neodym-Magnete 6x2 mm (optional für verstecktes Fach)
2–4 Stk.
1–3 €
Filzgleiter (optional)
4 Stk.
0,30–1,00 €
Benötigte Werkzeuge
- CNC-Fräse (Arbeitsfläche min. ~300 x 300 mm) + Staubabsaugung/Schuh empfohlen
- Lasergravierer (Dioden- oder CO₂-Laser) für Holzgravur
- CAM-Software (Fusion 360, VCarve, Estlcam o.ä.)
- Fräser: 6 mm Schrupp (optional), 3 mm Downcut (für saubere Kanten), 1–2 mm V-Bit/Gravierfräser (für Deko), 3 mm Kugelfräser (optional Profil)
- Spannmittel: Opferplatte, Schrauben/Spannpratzen oder Vakuum, Anschläge
- Kapp-/Gehrungssäge oder Tischkreissäge (für Gehrungen) / alternativ CNC für Gehrungsprofil optional
- Zwingen + Winkelhilfen/Gehrungsspanner
- Schleifer (Exzenter) + Handschleifklotz
- Bohrer/Senker + Akkuschrauber
- Messmittel: Stahllineal, Schieblehre, Winkel
- Entgrater/Stechbeitel (Falzecken nacharbeiten) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Design festlegen (Maße, Falz, Botschaft)
30–60 minLege Fotoformat fest (z.B. 10x15 quer oder hoch). Plane Außenmaß so, dass ringsum mind. 35–45 mm Rahmenbreite bleibt (stabil und wertig). Definiere Falz hinten: Breite 10–12 mm, Tiefe so, dass Acryl/Glas + Foto + Rückwand bündig sitzen (typisch 2 mm Acryl + 0,3 mm Foto + 3 mm Rückwand = ~5,3 mm; plane 6,2–6,5 mm für Toleranz). Lege fest, wo die geheime Botschaft sitzen soll: mittig auf der Rückseite oder als „Randtext“ rundherum, ggf. mit Datum/Koordinaten.
- Plane 0,2–0,4 mm Luft in der Falz (Acryl/Glas und Rückwand sollen leicht einsetzbar sein).
- Wenn du ein verstecktes Fach willst: plane zusätzliche Tasche (z.B. 60 x 20 x 6 mm) hinter der Rückwand + Magnetpunkte.
Holz vorbereiten (Rohling, Feuchte, Ausrichtung)
30–75 minSchneide/plane das Massivholz auf ca. 240 x 190 x 22 mm (mit 2–3 mm Übermaß je Seite, falls du nach dem Fräsen bündig machst). Achte auf Maserungsverlauf: längs zur langen Seite wirkt ruhiger. Prüfe Verzug; wenn nötig abrichten/hobeln. Markiere eine Referenzkante (Nullkante) für reproduzierbares Spannen.
- Massivholz arbeitet: Lass das Holz 24h in der Werkstatt akklimatisieren, wenn es frisch geliefert ist.
- Für saubere Sichtkanten: vor dem CNC-Fräsen grob bis Korn 120 vorschleifen (nicht zu fein, sonst rutscht Spannung eher).
CNC-Setup: Spannen, Nullpunkt, Werkzeugstrategie
30–60 minOpferplatte planfräsen, Anschläge setzen. Rohling sicher spannen (Schrauben außerhalb des Fräsbereichs oder Spannpratzen). Nullpunkt typischerweise links-vorne oben (Z=Oberkante). Lege Frässtrategie fest: (a) Taschenfräsung Falz hinten, (b) Außenkontur, (c) optional Frontprofil/Innenausschnitt/Passepartout-Stufe.
- Für Sichtkanten im Holz: Downcut-Fräser für Konturen/Innenausschnitt reduziert Ausrisse oben.
- Nutze Tabs bei der Außenkontur oder lasse 0,3–0,5 mm Skin stehen und trenne später sauber.
CNC: Falz und Rückseitenbearbeitung fräsen
60–120 minFräse zuerst die Rückseiten-Falz (Tasche) auf Tiefe 6,2–6,5 mm. Danach ggf. eine flache Tasche (0,5–1 mm) für Rückwand bündig (optional). Wenn geplant: Tasche fürs geheime Fach und Magnetaufnahmen (z.B. 6,2 mm Durchmesser, 2,2 mm Tiefe für 6x2 mm Magnete).
- Mehrere Zustellungen: bei Hartholz 1,5–2,5 mm pro Pass (je nach Maschine/Fräser).
- Ecken werden rund (Fräserradius). Entweder Rückwand/Acryl an den Ecken abrunden oder Ecken mit Stechbeitel rechtwinklig nacharbeiten.
CNC: Vorderseite (Innenausschnitt/Profil) fräsen
60–120 minWende das Werkstück (sauber an Anschlägen ausrichten). Fräse den Fotoausschnitt von vorne (z.B. 142 x 92 mm) durch bis zur Falztasche, sodass ein sauberer Innenrahmen entsteht. Optional: fräse ein leichtes Profil (Fase 45°, 2–3 mm) oder eine Rundung an der Vorderkante für eine hochwertigere Optik.
- Erst Innenausschnitt, dann Außenkontur – so bleibt Stabilität beim Fräsen erhalten.
- Mach eine Testfräsung an Restholz für den gewünschten Profil-Look (Fase/Rundung wirkt je nach Holz stark).
Außenkontur & Gehrung (Variante wählen)
45–120 minVariante A (massiver Blockrahmen): Außenkontur CNC-fräsen, fertig. Variante B (klassische Gehrung): Vier Leisten zuschneiden, Gehrungen 45° sägen und auf Rahmen verleimen; Falz dann per CNC oder Tischfräse je Leiste (aufwendiger, aber sehr edel). Für diese Idee praxisnah: Variante A ist robust und passt gut zur „versteckten Botschaft“ auf der Rückseite.
- Wenn du Gehrungen machst: Nutze Gehrungsspanner + kontrolliere Diagonalen auf Gleichheit.
- Bei Variante A: Außenkanten nach dem CNC mit Handhobel/Schleifklotz „brechen“ – fühlt sich sofort hochwertiger an.
Lasergravur der geheimen Botschaft (Rückseite)
30–75 minRückseite reinigen/entstauben. Botschaft im Laser-Layout platzieren (mind. 10–15 mm Abstand zu Falz und späteren Aufhängern). Für Holz: lieber 2–3 leichte Durchgänge statt 1 sehr tiefer (gleichmäßiger, weniger Brandrand). Danach trocken abbürsten/absaugen. Optional: Gravur mit sehr wenig Öl/Finish „anfeuern“, ohne die Vertiefung zuzuschmieren.
- Bei hellen Hölzern (Buche/Ahorn) kann Brand dunkler wirken – vorher Testfeld an Reststück.
- Wenn du QR-Code gravierst: ausreichend groß (mind. 18–22 mm Kantenlänge) und nicht zu tief, sonst wird’s unlesbar.
Schliff & Oberflächenfinish
60–150 min (+ Trockenzeiten)Schleifen: Korn 120 → 180 → 240 (je nach gewünschter Haptik). Kanten minimal abrunden. Öl/Hartwachsöl dünn auftragen, 10–15 min einziehen lassen, Überschuss abnehmen, ggf. 2. Auftrag nach Trocknung. Alternativ Lack (mehr Schutz, aber mehr Aufwand/Staubeinschlüsse).
- In der Falz kein dickes Finish aufbauen, sonst passt Acryl/Glas später stramm.
- Öl-Überschüsse wirklich abnehmen (sonst klebrige Stellen).
Montage: Glas/Acryl, Foto, Rückwand, Aufhängung
30–60 minAcryl/Glas einlegen, Foto dahinter, Rückwand einsetzen. Fixieren mit Flexipoints/Rahmenstiften oder kleinen Drehriegeln. Aufhänger montieren (D-Ringe links/rechts, ca. 1/3 von oben). Filzgleiter unten für Wandabstand. Optional: verstecktes Fach per Magnetverschluss testen (satter Sitz, aber noch lösbar).
- Acryl vor dem Einlegen mit Mikrofasertuch reinigen (Staub siehst du später sofort).
- Bei D-Ringen: vorbohren (2 mm), damit Massivholz nicht reißt.
Markt & Machbarkeit
95–160 € (10x15-Format, Massivholz, Laserbotschaft; mit Premiumholz/Nussbaum oder verstecktem Fach eher 130–190 €).
Ca. 22–55 €
Ca. 50–120 € Deckungsbeitrag vor Maschinenanteil/Overhead (abhängig von Verkaufspreis und Holz).
55%5–8 Std. (geübter Maker) + 12–24 Std. Finish-Trockenzeit (passiv).
Nein
Mittel
Mittel
