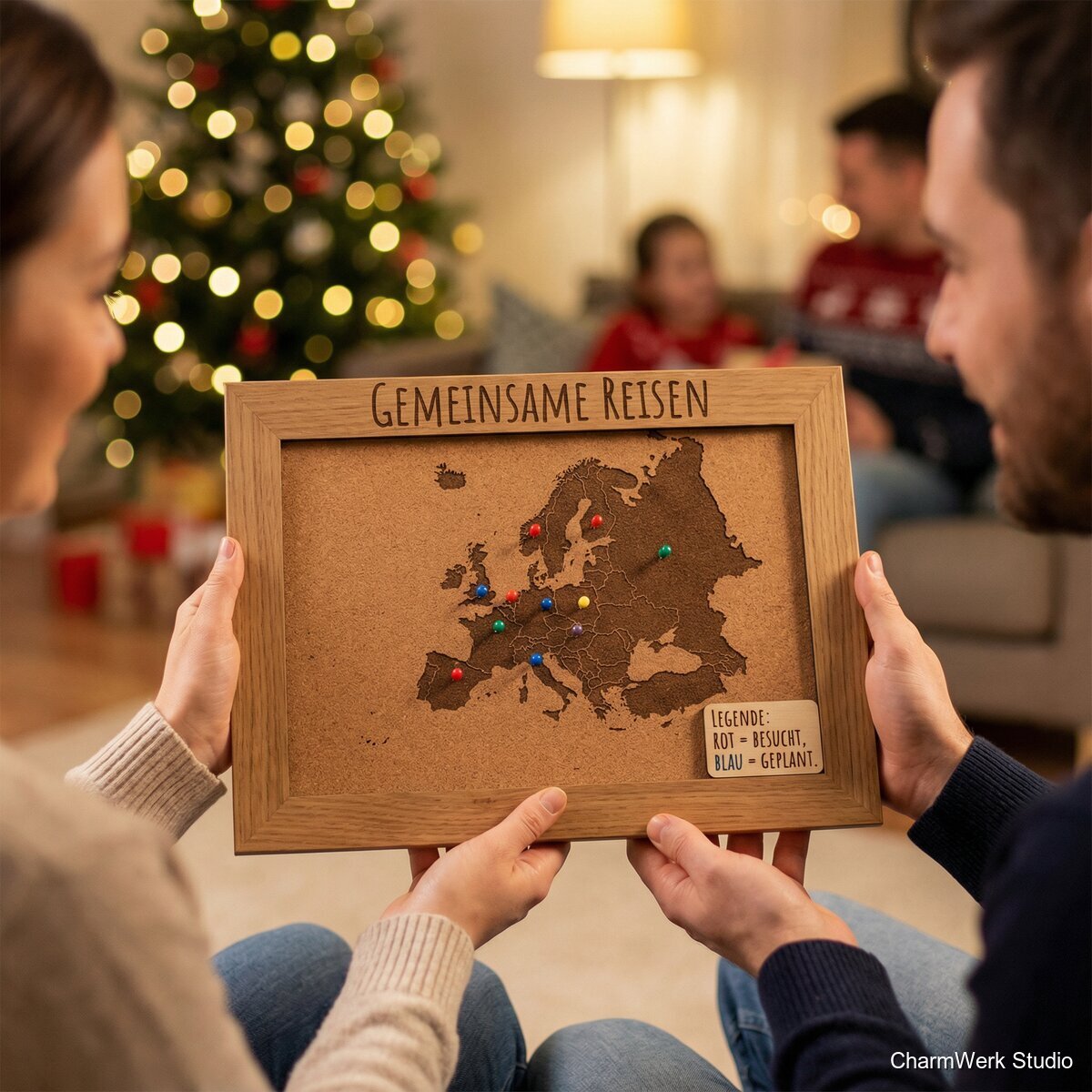

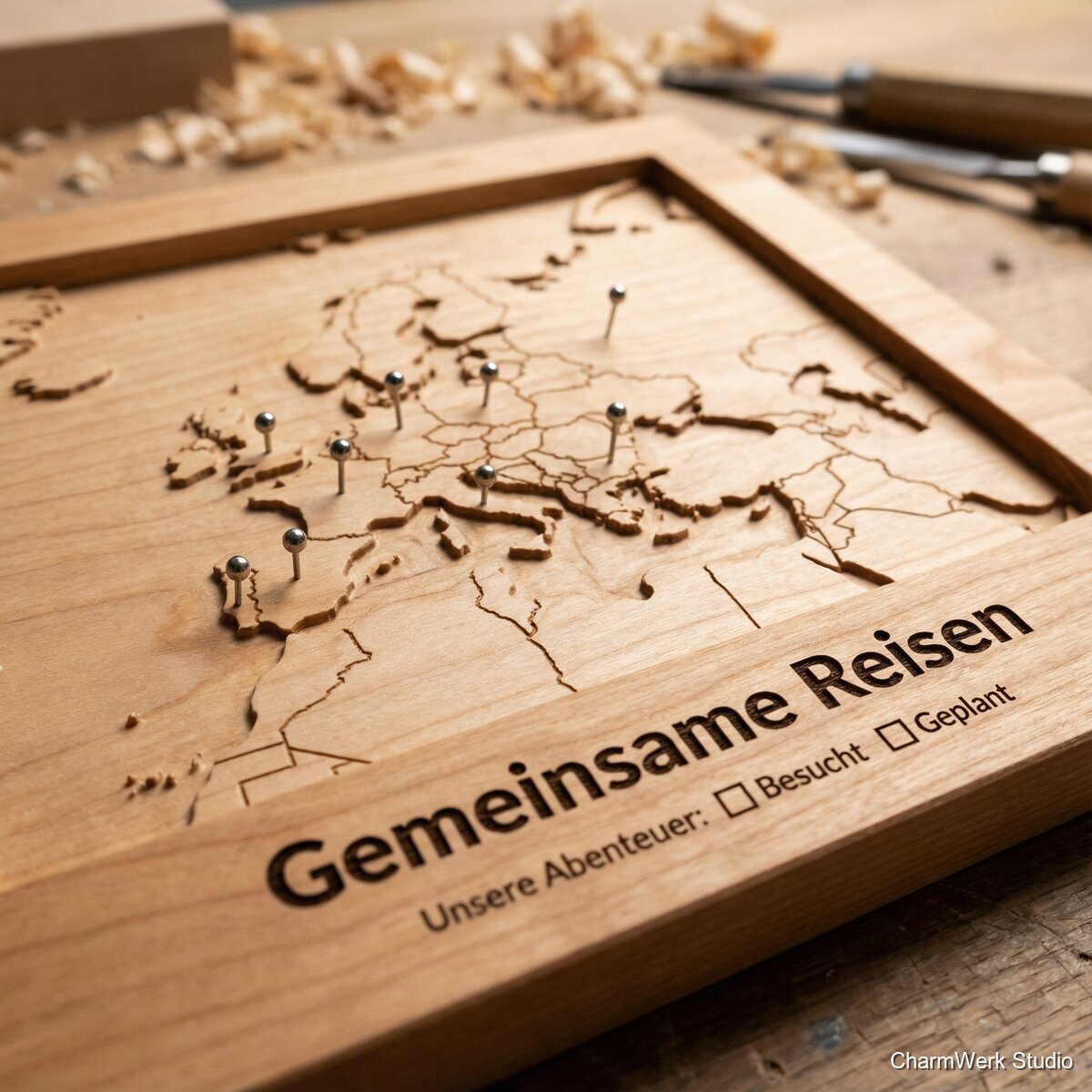

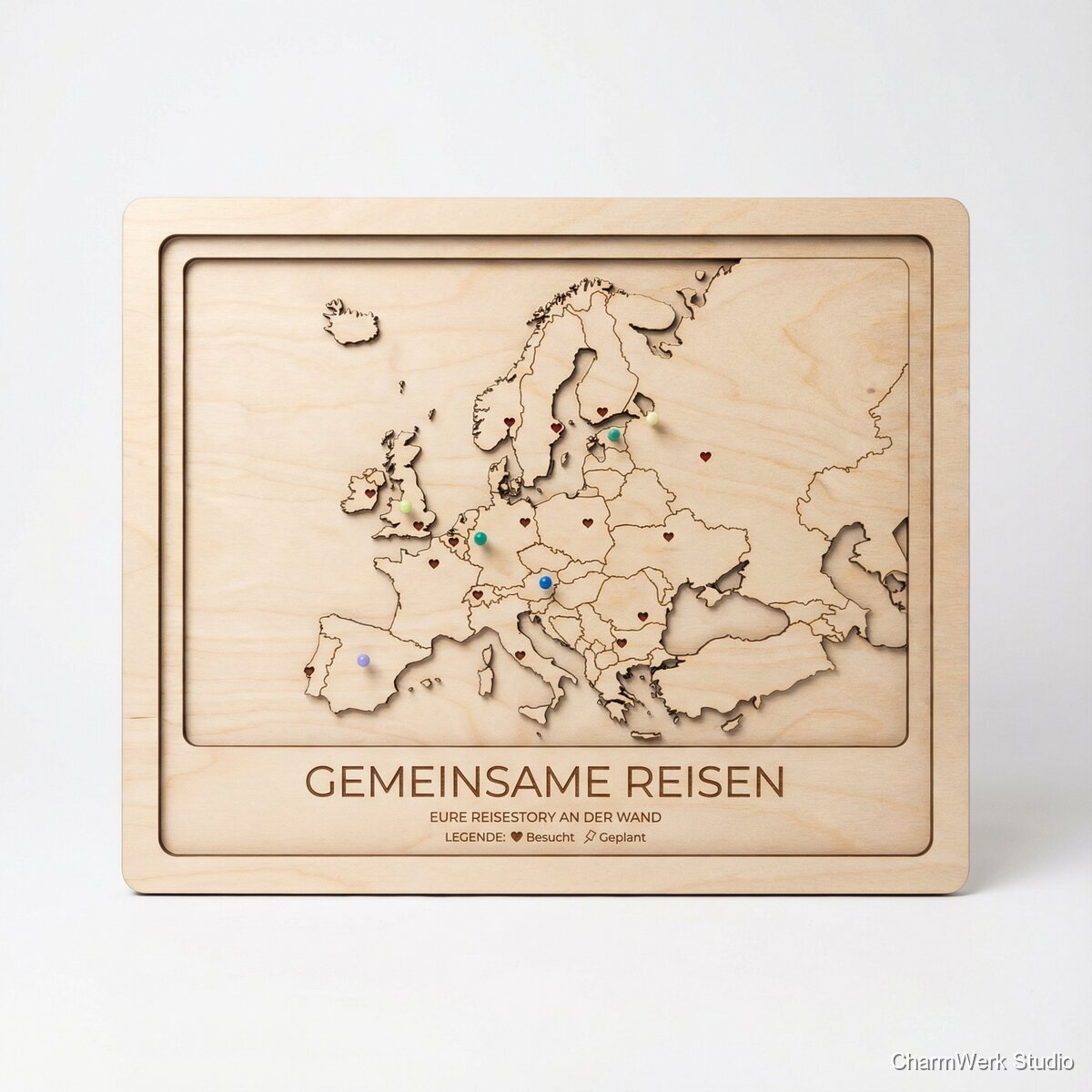

CNC-gefräster „Gemeinsame Reisen“-Pinboard-Rahmen
Ein Rahmen mit gefrästem Welt- oder Europaausschnitt, in den ihr besuchte Orte pinnen könnt. Mit gravierter Legende wird daraus eure Reisestory an der Wand.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 12 mm (Kartenplatte), Zuschnitt ca. 500 x 400 mm
1 Stück
12–18 €
Leimholz oder Multiplex 18 mm (Rahmen), ca. 1,0 m² bzw. Zuschnitte für 2 Leistenpaare
1 Satz
18–35 €
Rückwand MDF 3 mm oder Sperrholz 4 mm, ca. 450 x 350 mm
1 Stück
3–6 €
Korkplatte 5 mm (Pin-Unterlage)
ca. 400 x 300 mm
6–10 €
Filz 3 mm (optional, als Top-Layer über Kork)
ca. 400 x 300 mm
5–9 €
Holzleim D3
ca. 50–100 ml
2–4 €
Schrauben 3x16 mm + 3x30 mm (Innenleisten/Rückwand)
Sortiment, 20–40 Stk.
2–5 €
Aufhänger (Zackenaufhänger oder Schlüssellochbleche) + Dübel/Schrauben
1 Set
2–6 €
Hartwachsöl oder Klarlack (seidenmatt)
ca. 50–120 ml
4–10 €
CNC-Fräser: 6 mm Schrupp, 3 mm Schlicht, 60° oder 90° V-Bit, 2 mm Downcut
je 1
30–80 € (anteilig, wenn vorhanden)
Schleifpapier (K80–K240)
div.
3–6 €
Pins/Stecknadeln (farbig, Landkartenpins)
50–200 Stk.
6–15 €
Optional: Acrylglas 2 mm als Front (mit Abstand montiert)
450 x 350 mm
12–20 €
Benötigte Werkzeuge
- CNC-Fräse (Arbeitsbereich mind. 400 x 300 mm) + Staubabsaugung/Schuh empfohlen
- Lasergravierer (für Legende/Schrift)
- CAD/CAM-Software (Fusion 360 / VCarve / Estlcam) + Vektordaten der Karte
- Exzenterschleifer + Schleifklotz
- Kappsäge/Tischkreissäge oder Gehrungslade für Rahmenleisten
- Zwingen (4–6 Stück) + Winkel
- Bohrer/Senker, Akkuschrauber
- Pinsel/Lappen, ggf. Lackrolle optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Design & Datenaufbereitung (Karte + Legende)
1,5–3 hLege Format (z.B. 450x350 mm) und den Kartenausschnitt fest. Nutze saubere Vektordaten (SVG/DXF) für Küstenlinien/Ländergrenzen. Entscheide, welche Details wirklich fräsbar sind: Für 12 mm Holz sind Linien unter 0,8–1,0 mm optisch schnell „zugelaufen“. Erstelle zusätzlich eine Legendenplatte/Gravurbereich (z.B. unten rechts 90x40 mm) oder eine separate Einlegeplakette.
- Weniger ist mehr: Küstenlinien + wenige Ländergrenzen wirken hochwertiger als zu viele Mikrodetails.
- Plane Toleranzen: Einlegebereiche +0,2 bis +0,4 mm, je nach Fräser und Material.
- Wenn ihr Pins setzt: plane freie Flächen (Meer/Innenland) ohne zu viele Grate.
Materialwahl & Rohzuschnitt
1–1,5 hSchneide Kartenplatte (12 mm MPX) auf ca. 410x310 mm (passt in den Rahmen). Schneide Rahmenleisten aus 18 mm Material: z.B. 2x 450 mm und 2x 350 mm mit 45° Gehrungen (oder Stumpfstoß, wenn einfacher). Schneide Rückwand auf Außenmaß. Schneide Kork/Filz auf Innenmaß.
- Birke MPX fräst sauber und ist dimensionsstabil.
- Gehrungen wirken edler, brauchen aber saubere Winkel + guten Pressdruck.
- Markiere Maserungsrichtung/Schauseite vor dem Fräsen.
CNC: Frässtrategie festlegen (Roh, Schlicht, V-Carve)
1–2 hIn CAM: 1) Planfräsen (optional), um absolute Ebenheit zu schaffen. 2) Taschen/Reliefs: z.B. Ozeane 1,5–2,5 mm tief, Landflächen 0–1 mm (oder umgekehrt). 3) Konturen-Schlichtgang für saubere Kanten. 4) V-Carve für Text (Länder, Titel) oder feine Linien. 5) Außenkontur + Tabs, falls die Platte komplett ausgeschnitten wird.
- Für MPX: 6 mm Schruppfräser (Adaptive) und 3 mm Schlichtfräser liefern gutes Ergebnis.
- Downcut für Sichtkanten oben minimiert Ausrisse; Upcut für Taschenräumung mit guter Absaugung.
- Teststück aus Restholz spart Material: prüfe Tiefen, Schriftgröße, Lesbarkeit.
CNC-Fräsen der Karte
2,5–5 h (maschinenzeitabhängig)Spanne die Kartenplatte plan (Opferplatte + Schrauben/Spannpratzen). Fräse zuerst ggf. Planfläche, dann Relief/Taschen, dann Details. Nach dem Fräsen: Staub gründlich entfernen, Kanten prüfen, Tabs entfernen, ggf. kleine Ausrisse mit Holzspachtel (farblich passend) ausbessern.
- Staubabsaugung ist Pflicht, MPX erzeugt viel Feinstaub.
- Lass genug Stege stehen: filigrane Inseln/Stege unter 3–4 mm brechen sonst schnell.
- Bei langen Jobs: Nullpunkt sichern (Touchplate) und Not-Stopp testen.
Lasergravur: Legende + Personalisierung
0,5–1,5 hGraviere Legende (Farbcodes, Jahreszahlen, Namen) entweder direkt auf die Kartenplatte (unten) oder auf eine separate Einlegeplakette (z.B. 3 mm Sperrholz/Acryl 2 mm). Bei Gravur auf MPX: eher mit moderater Leistung arbeiten, um Brandränder zu minimieren. Optional: Gravur farbfüllen (Acrylfarbe einreiben), dann leicht überschleifen.
- Masking Tape vor Laser reduziert Schmauchspuren deutlich.
- Schrift nicht zu klein: mind. 3,5–4 mm Versalhöhe bei Holz wirkt noch sauber.
- Separate Plakette ist austauschbar, falls sich Daten ändern.
Schleifen & Kantenfinish
1–2 hSchleife Kartenplatte: K120→K180→K240. Rahmenleisten ebenfalls schleifen, Kanten leicht brechen (0,5–1 mm Fase). Entferne Staub gründlich (Staubsauger + feuchtes Tuch).
- Nicht zu aggressiv auf Reliefdetails schleifen, sonst werden Höhenunterschiede weich.
- Kanten brechen wirkt professionell und verhindert Splitter.
Oberflächenbehandlung
1–2 h aktiv (+ Trockenzeiten 6–24 h)Trage Hartwachsöl dünn auf (Lappen), nach Herstellerangabe abnehmen, trocknen lassen, zweite Schicht. Alternativ Klarlack seidenmatt für höhere Kratzfestigkeit. Bei farbgefüllter Gravur: erst nach kompletter Trocknung versiegeln.
- Öl betont Multiplex-Kanten sehr schön; Lack wirkt „cleaner“ und weniger warm.
- Zwischenschliff bei Lack (K320) macht die Oberfläche deutlich edler.
Rahmenbau (Verleimen, Innenleisten, Pinboard-Layer)
1,5–3 hVerleime den Rahmen (Gehrungen mit Bandspanner oder Zwingen + Winkel). Setze innen umlaufend eine Auflageleiste (10x10 mm) für Rückwand und Pinboard. Baue das Pin-Sandwich: Rückwand → Kork → optional Filz → Kartenplatte obenauf (oder Karte als Front mit Kork dahinter, je nach Konzept). Verschraube Rückwand, damit später Wartung/Änderungen möglich sind.
- Gehrungen: erst trocken zusammenlegen, dann leimen. Überschüssigen Leim sofort entfernen.
- Wenn Pins schwer reingehen: Kork dicker wählen oder keine harte Rückwand direkt dahinter lassen (kleiner Luftspalt hilft).
- Verschraubte Rückwand ist kundenfreundlicher als komplett verleimt.
Montage, Aufhängung, Qualitätscheck
0,5–1 hMontiere Aufhänger (2x Zackenaufhänger oder Schlüssellochbleche) und prüfe Waage. Setze Beispiel-Pins, teste Halt und Optik. Optional Acrylfront mit Abstandshaltern montieren (Shadowbox), wenn Staubschutz gewünscht ist.
- Zwei Aufhängepunkte verhindern Schiefhängen deutlich.
- Gummifüße unten schützen Wand und halten Abstand.
Markt & Machbarkeit
160–290 € (Standard Welt/Europa, personalisierte Legende, Größe ~45x35 cm). Mit Acrylfront/Shadowbox und sehr detailreicher Karte: 230–360 €.
ca. 55–120 € (mit Acrylfront eher 70–140 €)
ca. 105–170 € (bei 240–290 € VK und 70–120 € Material; ohne Maschinenabschreibung/Shop-Fixkosten).
45%realistisch 8–14 h (davon CNC+Setup 3–6 h, Schleifen/Finish 2–4 h, Rahmenbau/Montage 2–4 h)
Nein
Mittel
Mittel
