Drehbarer „Love-Calendar“ mit eurem Datum
Ein kleiner, drehbarer Tischkalender, der nur „euer“ Datum feiert: Monat, Tag und Jahr lassen sich einstellen und rasten sauber ein. Dazu ein kurzer Spruch wie „Seit …“ – charmant, spielerisch und dekorativ.

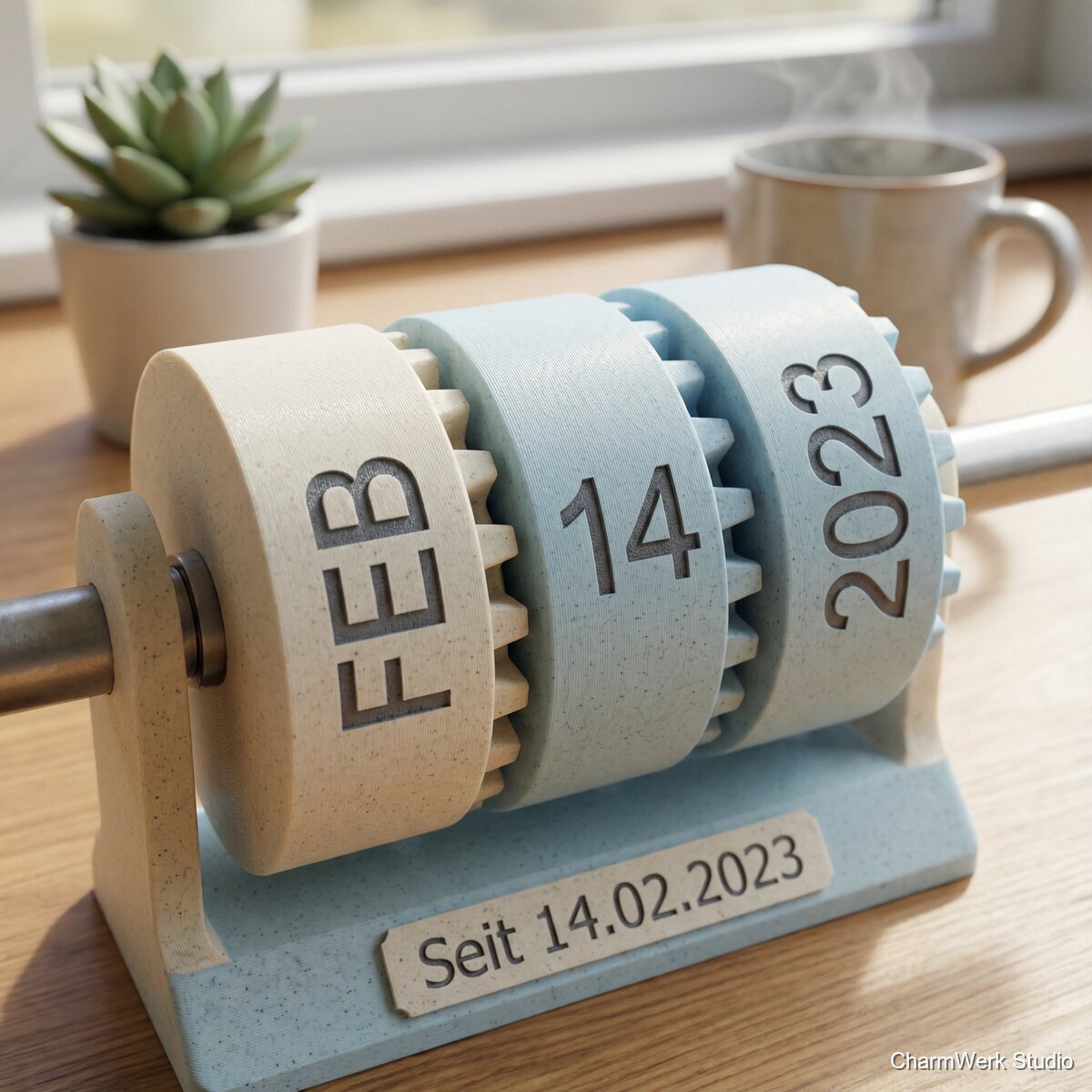

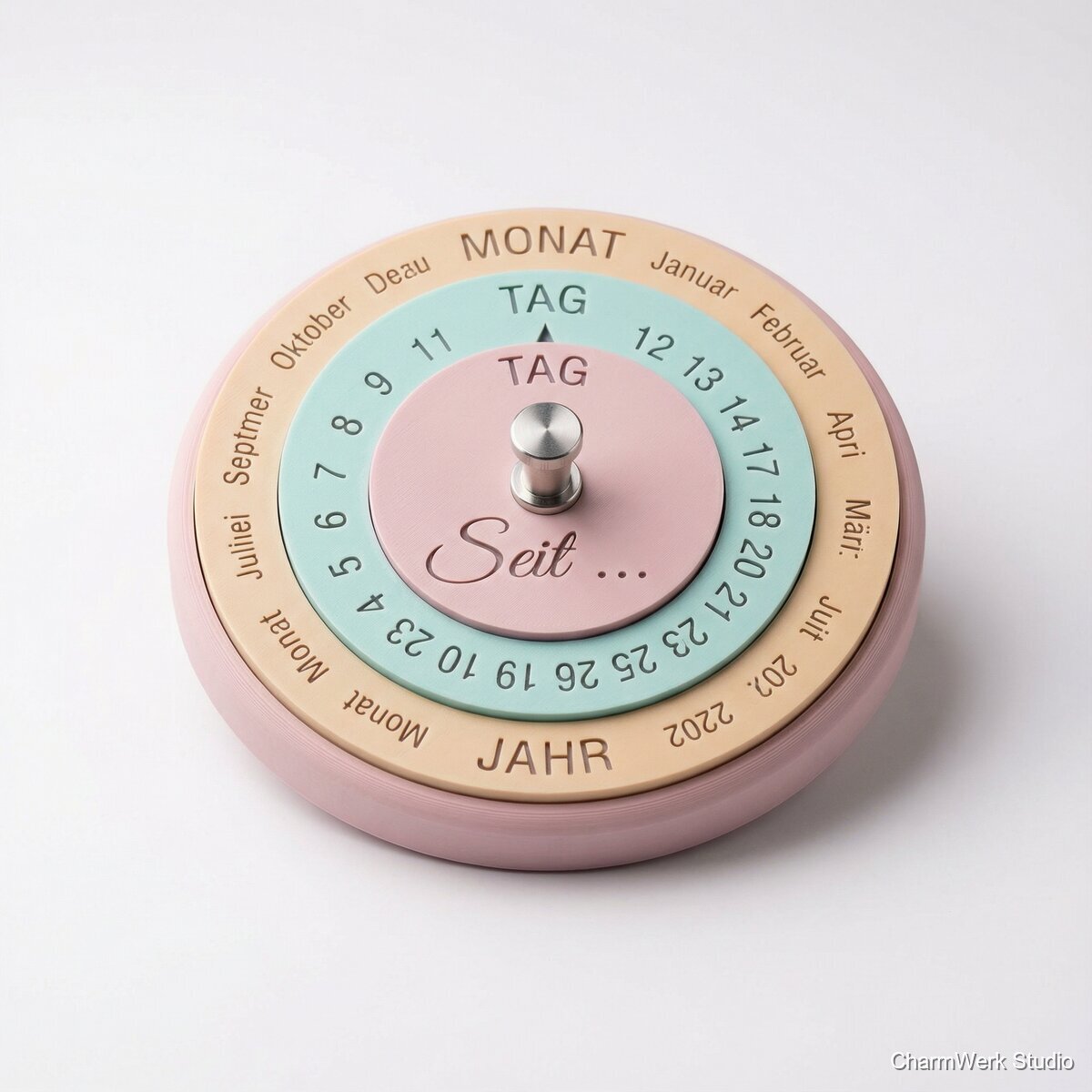

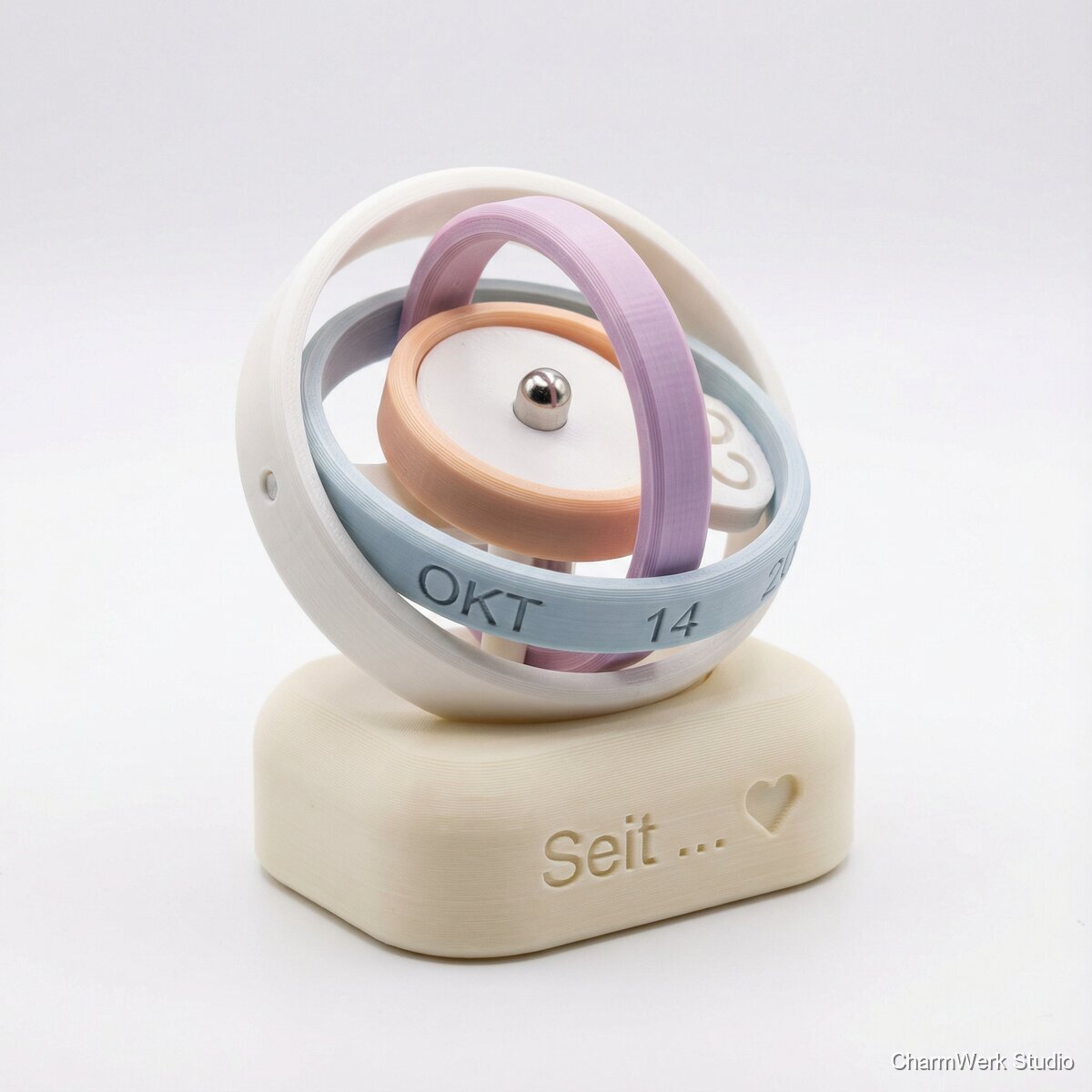

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
PETG oder PLA Filament 1,75 mm (empfohlen: PETG für langlebige Rastnasen)
ca. 220–320 g
6–10 € (bei 20–30 €/kg)
Metallstift als Achse Ø 3 mm (z.B. Rundstahl, Passstift)
1x 70–90 mm
0,50–2,00 €
Alternativ: M3-Schraube + Mutter + 2 Unterlegscheiben (statt Stift)
1 Set (M3x60–80)
0,50–1,50 €
Optional: 2x 623ZZ Kugellager (3x10x4 mm) für sehr smoothes Drehen
2 Stück
2,00–5,00 €
Optional: Sekundenkleber/CA oder Epoxy (nur wenn Marker/Insert separat)
wenige Tropfen
0,20–0,50 €
Optional: Klarlack-Spray matt
kleine Menge
0,50–1,50 € (anteilig)
Optional: Acrylfarbe/Marker für Schrift-Fill
geringe Menge
0,50–2,00 € (anteilig)
Benötigte Werkzeuge
- 3D-Drucker (0,4 mm Düse) + Slicer (PrusaSlicer/Cura) पछ
- Seitenschneider/Entgrater, Cutter, kleine Feile
- Schieblehre (für Passungen) optional
- Handbohrer/Reibahle 3,0–3,2 mm (für Achsloch nacharbeiten) optional
- Schraubendreher/Innensechskant (bei Schrauben-Achse) optional
- Sandpapier P240–P400 optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Mechanik festlegen
20–30 minLege fest: 3 Räder (Monat/Tag/Jahr) oder 2 Räder (Monat+Tag) + fixes Jahr. Für „rasten sauber ein“ empfehle ich eine federnde Rastnase (Leaf-Spring) in der Basis und in jedem Rad eine Rasterung (Kerben) – oder umgekehrt: Kugelrastung mit gedruckter Feder. Für Medium-Komplexität: gedruckte Rastfeder + Kerbkranz im Rad.
- Je mehr Positionen, desto feiner muss die Rasterung: Tag (1–31) braucht 31 Rastpunkte – das funktioniert gut mit flachen Kerben und einer breiten Rastnase.
- Plane genügend Platz für lesbare Typo: Rad-Ø 60–75 mm ist ein guter Sweet Spot.
- Setze einen festen Index-Marker (Pfeil/Herz) auf der Basis, nicht am Rad – so bleibt die Optik ruhig.
CAD-Design (Basis, Räder, Index, Rastmechanik)
90–150 minErstelle in CAD (Fusion/Onshape) eine Basis mit zwei Seitenteilen oder einem Bügel, der die Achse trägt. In die Basis integrierst du 1–3 Rastfedern (je eine pro Rad) oder eine gemeinsame Rastfeder, die in getrennte Kerbkränze greift. Räder: je Rad Außenring mit Beschriftung, innen Kerbkranz (z.B. 31 Kerben für Tag). Achsbohrung: 3,1–3,2 mm für Ø3 Stift (PETG), bei PLA eher 3,15–3,25 mm. Rad-Dicke 8 mm, Kerben 1,2–1,6 mm tief, 2–3 mm breit.
- Schrift als erhabener Text (0,6–0,8 mm) oder vertieft (0,6–1,0 mm) – vertieft lässt sich leichter farbfüllen.
- Für Monat: 12 Segmente (JAN–DEZ) auf einem Rad mit 12 Rastpunkten; Tag: 1–31; Jahr: z.B. 2000–2035 oder 2010–2030 (21 Positionen).
- Nutze klare Typo (z.B. Montserrat, Poppins). Mind. 3,5–4,5 mm Buchstabenhöhe für gute Lesbarkeit.
Druckvorbereitung (Slicer-Settings)
20–30 minSlicing für stabile, saubere Rastung: 0,2 mm Layerhöhe (0,16 mm für feinere Kerben), 4–5 Perimeter, 15–25% Infill (Gyroid). Räder am besten flach liegend drucken (Beschriftung nach oben). Rastfedern so orientieren, dass die Feder-Layer entlang der Feder laufen (für Zähigkeit). PETG: 240°C/80°C, PLA: 205°C/60°C (je nach Filament).
- Für die Beschriftung: „Ironing“ auf Top-Layer kann schön wirken, aber kann Kerben zuschmieren – lieber nur auf Basis, nicht auf Kerbkränzen.
- Aktiviere „Elephant Foot Compensation“ (0,2–0,3 mm), sonst klemmen Räder auf der Basis.
- Wenn Kerben zu weich wirken: Kerbtiefe erhöhen oder Rastnase steiler gestalten (kleinerer Kontaktpunkt).
3D-Druck (Teile fertigen)
4–8 h Druckzeit (aktive Arbeitszeit ca. 10–15 min)Drucke Basis, 3 Räder (Monat/Tag/Jahr), ggf. Distanzscheiben und Index-Marker separat. Druckzeit je nach Größe: Basis 2–3 h, Räder zusammen 3–6 h (oder über Nacht).
- PETG für Rastfedern ist deutlich langlebiger als PLA (PLA kann mit der Zeit ermüden/knacken).
- Wenn du zwei Farben willst: Basis in dunklem Ton, Räder hell – Kontrast macht das „Kalender“-Gefühl hochwertig.
Nacharbeit & Passungen einstellen
30–60 minEntgrate Kanten, säubere Kerben (Cutter). Reibe/bohre die Achsbohrung bei Bedarf minimal auf (3,0–3,2 mm). Teste jedes Rad einzeln auf der Achse: es soll frei drehen, aber ohne starkes Kipp-Spiel. Falls es schleift: Distanzscheiben (0,5–1 mm) zwischen Rädern einsetzen oder die Basis-Innenflächen leicht schleifen.
- Besser minimal nacharbeiten als im CAD zu große Toleranzen: Ziel ist „leichtgängig + fühlbare Rastung“.
- Kerben nicht rund schleifen – sonst wird die Rastung schwammig. Lieber Rastnase minimal zuspitzen (kleine Feile).
Montage (Achse, Räder, Sicherung)
20–40 minReihenfolge: Seitenwand/Basis – Distanzscheibe – Monatsrad – Distanzscheibe – Tagrad – Distanzscheibe – Jahresrad – Distanzscheibe – Seitenwand. Achse: Ø3 Stift einpressen oder durchstecken und beidseitig sichern (z.B. kleine gedruckte Endkappen, E-Clips, oder bei M3-Schraube mit Mutter). Optional Kugellager in Räder pressen (nur wenn vorgesehen).
- Wenn du einen glatten Stift nutzt: leichte Presspassung in einer Seite, die andere Seite als Durchgangsloch – so sitzt die Achse stabil.
- Bei Schraubenachse: Unterlegscheiben nutzen, damit Kunststoff nicht frisst; Mutter mit Nylonstop oder Schraubensicherung.
Personalisierung & Finish
30–60 minSpruch „Seit …“ als Frontplatte (gedruckt) oder direkt in die Basis integriert. Vertiefte Schrift farbfüllen (Acryl, abziehen nach Antrocknen). Optional matt klar lackieren (2 dünne Schichten). Abschließend „euer“ Datum einstellen und Funktionstest: Jede Position soll klar einrasten und beim Wackeln nicht von selbst weiterlaufen.
- Farbfüllung: erst komplett drüber, 5–10 min antrocknen, dann Oberfläche mit leicht feuchtem Tuch abziehen (bei PLA/PETG vorsichtig testen).
- Ein kleiner Magnet in Basis + Metallplättchen im Marker kann als „Snap“-Feature dienen, ist aber optional.
Markt & Machbarkeit
39–69 € (ohne Lager), 59–89 € (mit sehr sauberem Finish/2-Farb-Druck + Geschenkverpackung).
ca. 7–12 € Basis; 11–20 € mit Lagern/Finish.
ca. 28–55 € je Stück (je nach Preis & Ausstattung; Arbeitszeit ist der Hauptfaktor).
55%Aktiv 3–6 h; realistische Durchlaufzeit inkl. Druck 1–2 Tage (wegen Druck/Abkühlen).
Nein
Mittel
Mittel
