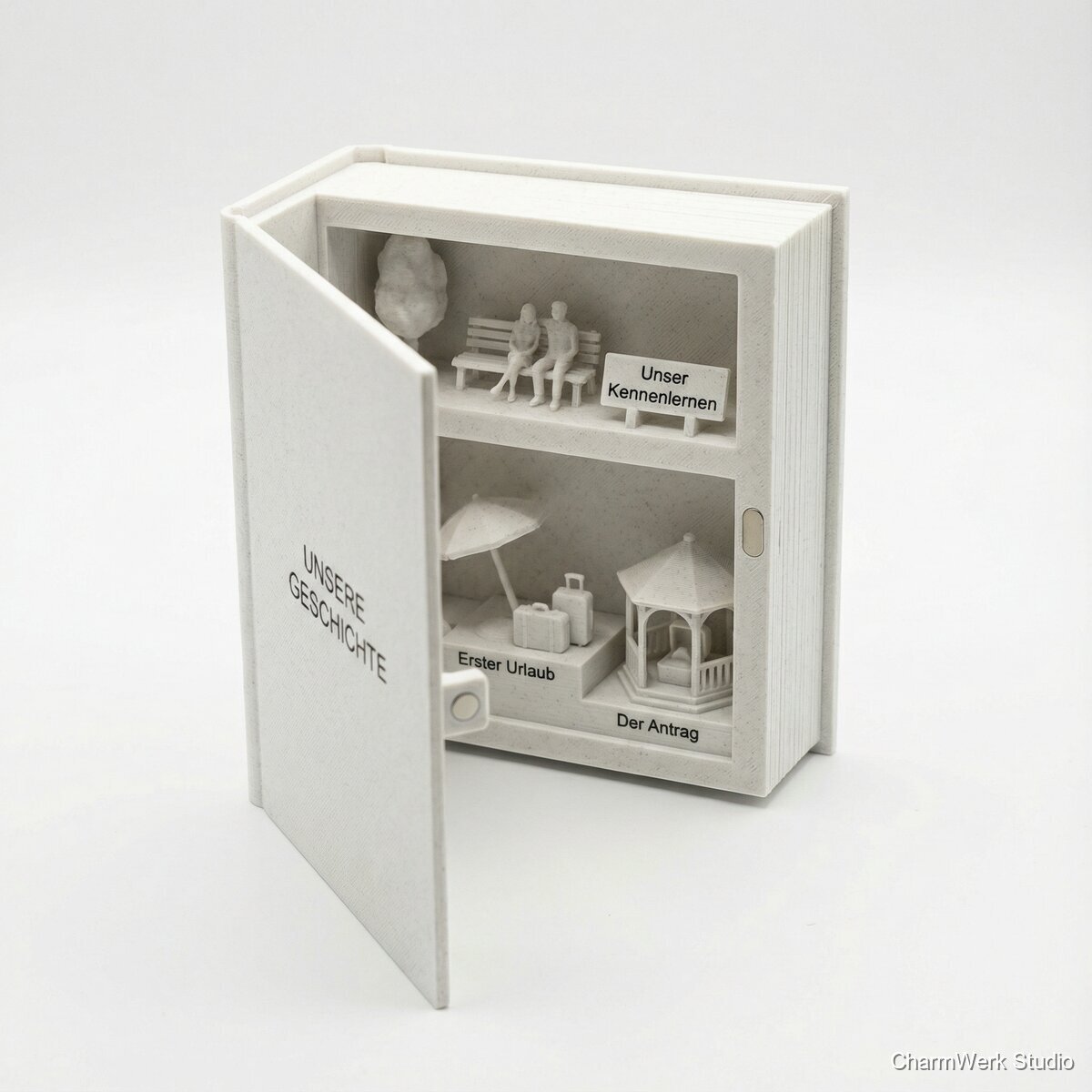

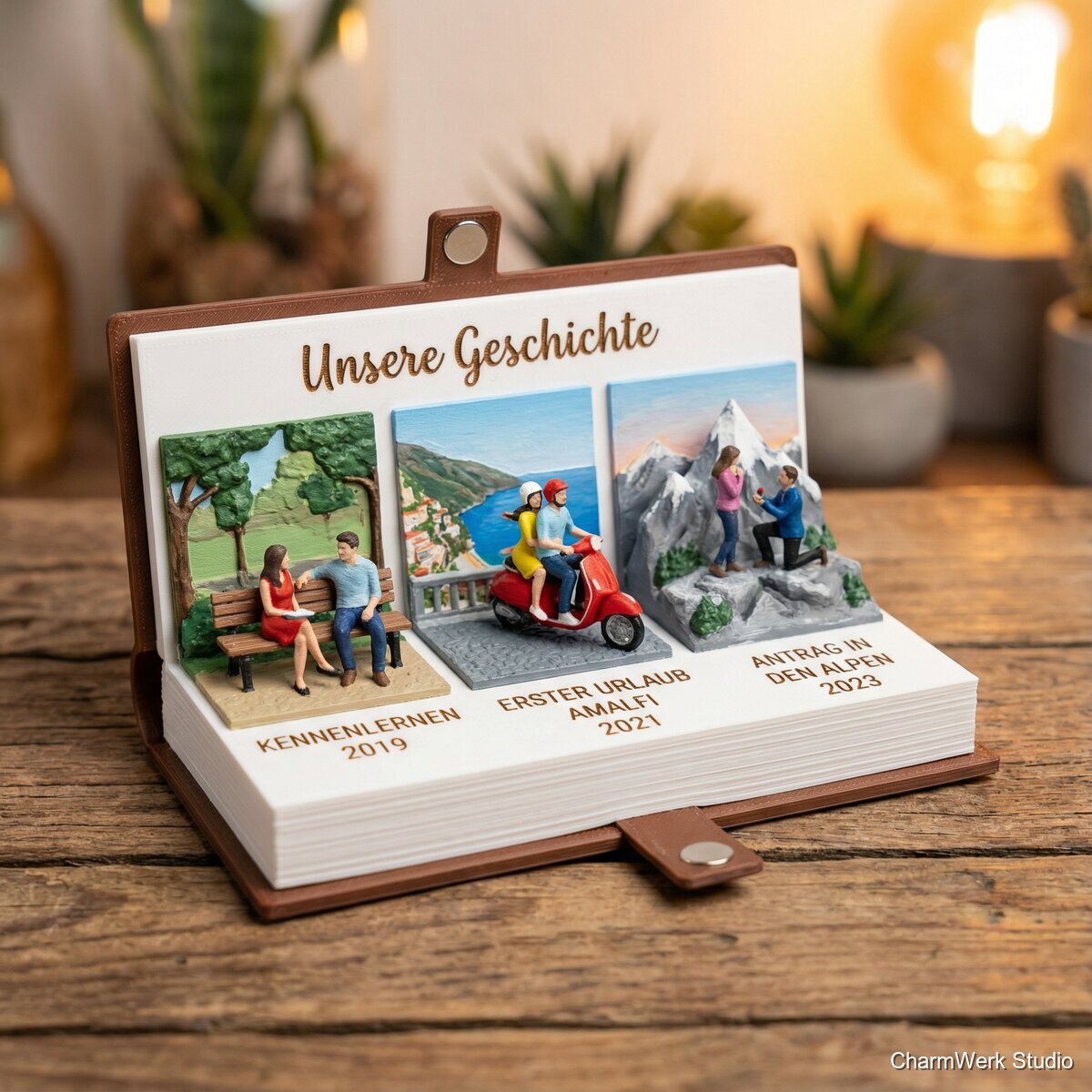

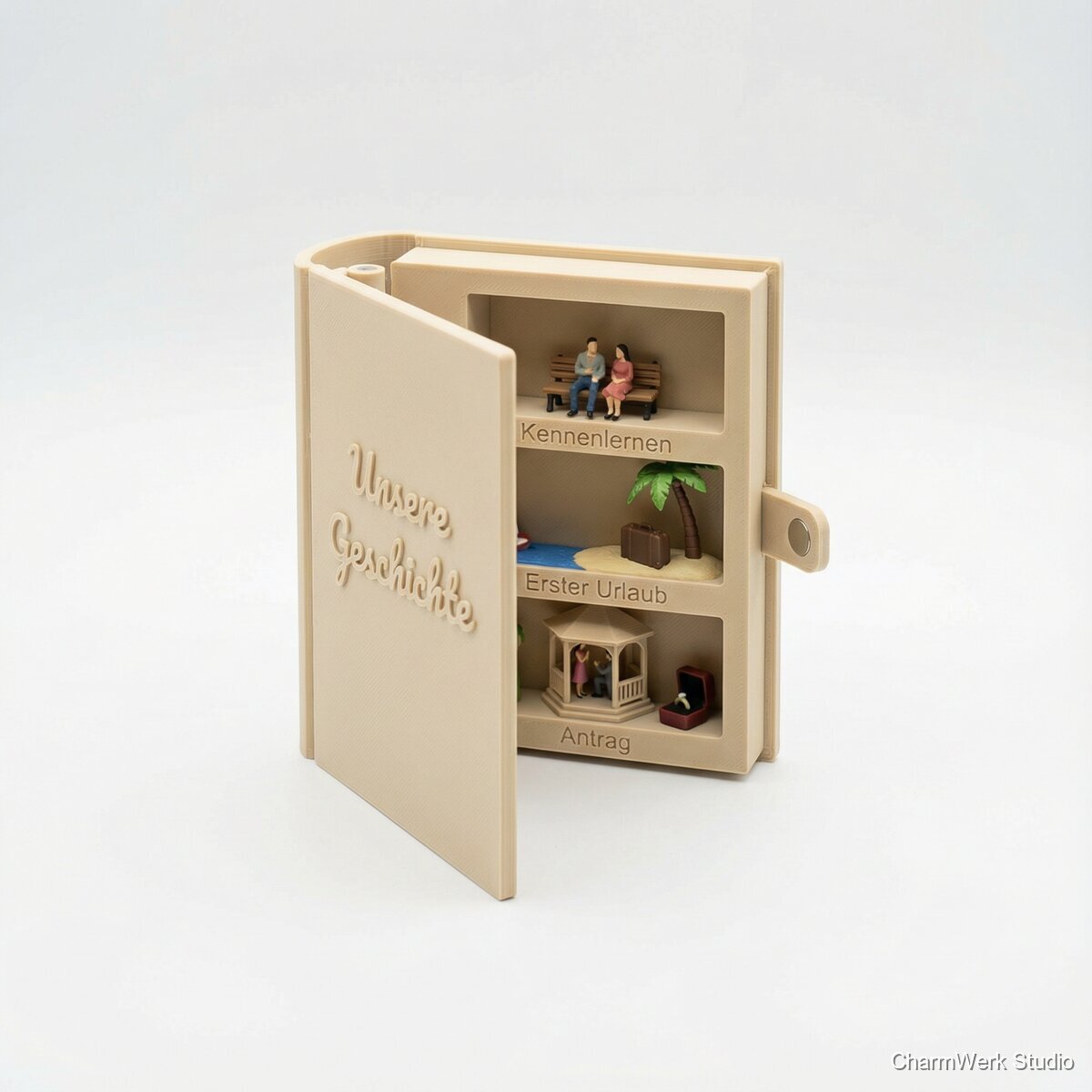

Mini-„Unsere Geschichte“-Buch als Klapp-Diorama
Ein kleines 3D-gedrucktes Klappbuch, das innen als Diorama eure Meilensteine zeigt (z.B. Kennenlernen, erster Urlaub, Antrag) mit kurzen Textzeilen. Aufgestellt wirkt es wie ein Mini-Museum eurer Beziehung.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
PLA Filament (1,75 mm), 2–3 Farben (Cover/Innenraum/Details), z.B. 300–600 g Gesamt
0,3–0,6 kg
8–16 € (anteilig, je nach Filament 18–25 €/kg)
Neodym-Magnete 6×2 mm (oder 5×2 mm), optional (Verschluss)
2–4 Stück
1–3 €
Sekundenkleber (Cyanacrylat) + optional Aktivator
1 Satz
4–10 € (anteilig 1–3 €)
2K-Epoxy oder Gel-Sekundenkleber (für Magnete empfohlen)
klein
2–5 € (anteilig)
Schleifpapier 240/400/600, Entgrater
1 Set
3–8 € (anteilig 1–2 €)
Acrylfarben + feiner Pinsel (für Schrift/Details)
klein
6–15 € (anteilig 2–5 €)
Filler-Primer + Klarlack (optional)
1 Dose je
12–20 € (anteilig 3–6 €)
Selbstklebender Filz/Samt (optional, innen)
1 Bogen A5–A4
2–6 €
Messing-/Stahlstift 1,75–2,0 mm als Scharnierachse (optional bei Achsscharnier)
1 Stück à 70–90 mm
1–3 €
Benötigte Werkzeuge
- 3D-Drucker (FDM) mit 0,4 mm Düse, ideal: guter Bridging/PA-Tuning, sauberes Retract (z.B. Prusa/Bambu/Ender gut getunt)
- Slicer (PrusaSlicer/Cura/OrcaSlicer) + CAD (Fusion 360/FreeCAD/Tinkercad) oder Blender
- Seitenschneider/Spitzzange, Entgrater/Cutter
- Pinzette (für kleine Diorama-Teile)
- Schraubzwingen/Klemmen oder Gummibänder (beim Kleben) optional
- Bohrer/Reibahle 2,0 mm (für Scharnierpassung) optional
- Feiner Pinsel, Malpalette, ggf. Lackierständer optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Story-Plan & Layout festlegen
45–90 minDefiniere 3–6 Meilensteine (z.B. 1) Kennenlernen, 2) erster Urlaub, 3) Zusammenziehen, 4) Antrag). Pro „Kapitel“: 1 Icon/Miniszene + 1 Textzeile (max. 30–45 Zeichen, gut lesbar). Lege fest, ob das Diorama als Tiefenbühne (Layer nach hinten versetzt) oder als Pop-up (aufklappende Elemente) funktionieren soll. Für FDM ist ein Layer-Diorama (mehrere Kulissen in Schlitzen) am stabilsten.
- Kurze Texte wirken hochwertiger: Datum + Ort + 1 Satz.
- Plane mindestens 12–18 mm Tiefenstaffelung zwischen Vorder- und Hintergrund für echten Diorama-Effekt.
- Wähle ein einheitliches Icon-Set (z.B. Herz, Flugzeug, Ring), sonst wirkt es unruhig.
Konstruktionsprinzip wählen: Scharnier + Anschlag + Verschluss
60–120 minEmpfehlung: Separates Scharnier mit Achsstift (1,75–2,0 mm) oder gedrucktes Living-Hinge (bei PLA riskant). Für „hard“ und langlebig: Achsscharnier. Baue einen Anschlag ein, der bei ca. 120° stoppt (Display-Modus), damit es von selbst steht. Plane im Deckel Taschen für Magnete (Pressfit oder Klebetasche) oder einen Clipverschluss (gedruckte Federlippe).
- Magnete nie nur pressen, sondern zusätzlich kleben (Epoxy oder Gel-CA).
- Toleranzen: Bohrung für Achsstift 2,1–2,2 mm (je nach Drucker), Magnettaschen +0,15–0,25 mm.
- Clipverschluss: PETG ist bruchfester; bei PLA Federwege klein halten.
3D-Modellierung: Buchkörper (Cover + Innenwanne)
2–4 hModelliere zwei Cover-Hälften (Front/Back) mit Innenwanne: Rahmen + Bodenplatte. Innenrahmenhöhe ca. 10–12 mm, damit Kulissen reinpassen. In den Boden integrierst du Schlitze/Nuten für Kulissen-Layer (z.B. 1,8–2,2 mm breit für 1,6–2,0 mm Kulisse). Füge eine Titelplakette (erhaben) oder eingelassene Fläche für spätere Farbauslegung hinzu.
- Baue Passstifte/Stege ein, damit Innenwanne und Cover sauber fluchten.
- Schriften: Mindeststrichstärke 0,6 mm (FDM). Für bessere Lesbarkeit lieber erhaben drucken.
- Wände nicht zu dünn: 2,4–3,2 mm verhindert Verzug und wirkt wertig.
3D-Modellierung: Diorama-Layer & Figuren/Icons
3–6 hErstelle pro Meilenstein 1 Layer (Silhouette/Kulisse) und ggf. 1–3 kleine Vordergrundobjekte (z.B. Koffer, Ring, Berge). Nutze Steckfüße, die in die Boden-Schlitze passen (z.B. 8–12 mm breit, 4–6 mm tief). Textzeilen können direkt am jeweiligen Layer als „Caption“ sitzen (wie Museumsschild).
- Halte Layer als flache Silhouetten (2,0–2,4 mm), das druckt zuverlässig und sieht grafisch aus.
- Überhänge vermeiden: Lieber 45°-Schrägen oder zweiteilige Objekte kleben.
- Teste 1 Prototyp-Layer, bevor du alle Szenen baust.
Slicing & Druck-Setup (Qualität vs. Zeit)
45–90 minEmpfohlen: 0,16–0,20 mm Layerhöhe, 3 Perimeter, 15–20% Infill (Gyroid), Top/Bottom 5–6 Layer. Für Schrift/Feindetails: ggf. 0,12–0,16 mm. Druckausrichtung: Cover flach auf dem Bett (beste Oberfläche innen/außen definieren), Layer-Kulissen stehend/flach je nach Detail. Nutze Brim bei hohen, dünnen Kulissen.
- Ironing nur, wenn dein Drucker es sauber kann; sonst wirkt es fleckig.
- Für saubere Kanten: Pressure Advance/Linear Advance kalibrieren.
- Farbwechsel (mehrfarbig) lieber per Einzelteilen statt häufigem Filamentwechsel – spart Zeit und reduziert Fehler.
Druck: Buchteile + Diorama-Teile
10–18 h (Druckzeit, weitgehend unbeaufsichtigt)Drucke zuerst Scharnier-/Teststück (10–20 min), prüfe Achspassung und Anschlagwinkel. Danach Cover/Innenwannen (je nach Drucker 6–10 h) und dann die Diorama-Layer/Details (4–10 h).
- Erst Mechanik testen, dann lange Drucke starten.
- Dünne Kulissen: Geschwindigkeit reduzieren (z.B. 30–45 mm/s Außenwände).
- Wenn Warping: 5–8 mm Brim + Betttemp/Umhausung optimieren.
Nachbearbeitung: Entgraten, Passungen, Trockenmontage
60–120 minEntferne Fäden/Elefantenfuß, reibe Scharnierbohrungen ggf. leicht auf. Mache eine Trockenmontage: Achsstift rein, Deckel schließen, Anschlag prüfen, Magnete/Clip ausrichten, Layer in Schlitze stecken. Markiere ggf. Stellen, die klemmen.
- Bei klemmenden Layern: erst Füße minimal abschleifen, nicht die Schlitze aufweiten (sonst wackelt’s).
- Magnetpolarität mit Marker kennzeichnen, bevor du klebst.
- Trockenmontage spart dir 80% der typischen „Warum schließt es nicht?“-Probleme.
Endmontage: Scharnier, Verschluss, Diorama fixieren
60–150 minSetze den Achsstift ein (ggf. an einem Ende leicht „verstaken“/ankleben). Klebe Magnete in Taschen (Epoxy/Gel-CA), richte sie bei geschlossenem Buch exakt aus (mit Distanzpapier, damit kein Kleber ins Gegenstück läuft). Diorama-Layer: je nach Konzept steckbar lassen (austauschbar) oder punktuell mit CA sichern. Optional Filz in den Innenboden kleben (vorher Passungen prüfen!).
- Magnete beim Kleben mit Frischhaltefolie trennen, damit nichts versehentlich zusammenklebt.
- Wenn Filz: Schlitzbereiche aussparen oder Filz zuerst kleben und Schlitze nachschneiden.
- Austauschbare Layer sind ein starkes Verkaufsargument (Upgrades/Jahrestage).
Finishing: Farbe, Beschriftung, Schutzlack (optional)
2–4 h (inkl. Trockenzeiten, aktiv ca. 45–90 min)Setze Akzente: Schrift auslegen (Acrylfarbe in eingelassene Buchstaben, überschüssig abwischen) oder mit feinem Pinsel Kanten highlighten. Optional Filler-Primer (1–2 dünne Schichten), dann Lack (matt für „Museum“, seidenmatt für „Premium“).
- Weniger ist mehr: 1–2 Akzentfarben wirken edel.
- Maskieren lohnt bei klaren Farbtrennungen (Malerkrepp).
- Lack erst nach vollständiger Aushärtung von CA/ Epoxy auftragen.
Verpackung & Übergabe
30–60 minLege eine kleine „Kuratorenkarte“ bei: Kapitelübersicht + QR-Code zu Fotos/Playlist. Verpackung: Kraftkarton-Schachtel + Seidenpapier. Damit wirkt es wie ein Mini-Ausstellungsstück.
- Ein kleiner Aufstellerwinkel (gedruckt) als Zubehör ist praktisch.
- QR-Code auf gedruckter Plakette im Backcover integrieren – sehr persönlicher Effekt.
Markt & Machbarkeit
Einzelanfertigung (3–4 Kapitel): 79–129 €. Umfangreich (5–6 Kapitel, Lack/Filz, Magnete): 129–189 €. (Online/Handmade-Markt in DE realistisch, abhängig von Branding und Finish).
14–35 € (typisch 18–28 € bei Magneten + etwas Finish).
Bei 129 € Verkauf und 24 € Material: 105 € Deckungsbeitrag vor Arbeitszeit/Overhead. Bei 6 h aktiver Zeit entspricht das ca. 17,50 €/h (vor Steuern/Plattformgebühren).
81%Für ein verkaufsfertiges Einzelstück (inkl. Designanpassung): 4–8 h aktive Zeit + 10–18 h Druckzeit. Bei Serien (gleiches Grundmodell, nur Texte/Layer angepasst): 2–4 h aktiv + 10–16 h Druck.
