Topografische Karte eures besonderen Ortes

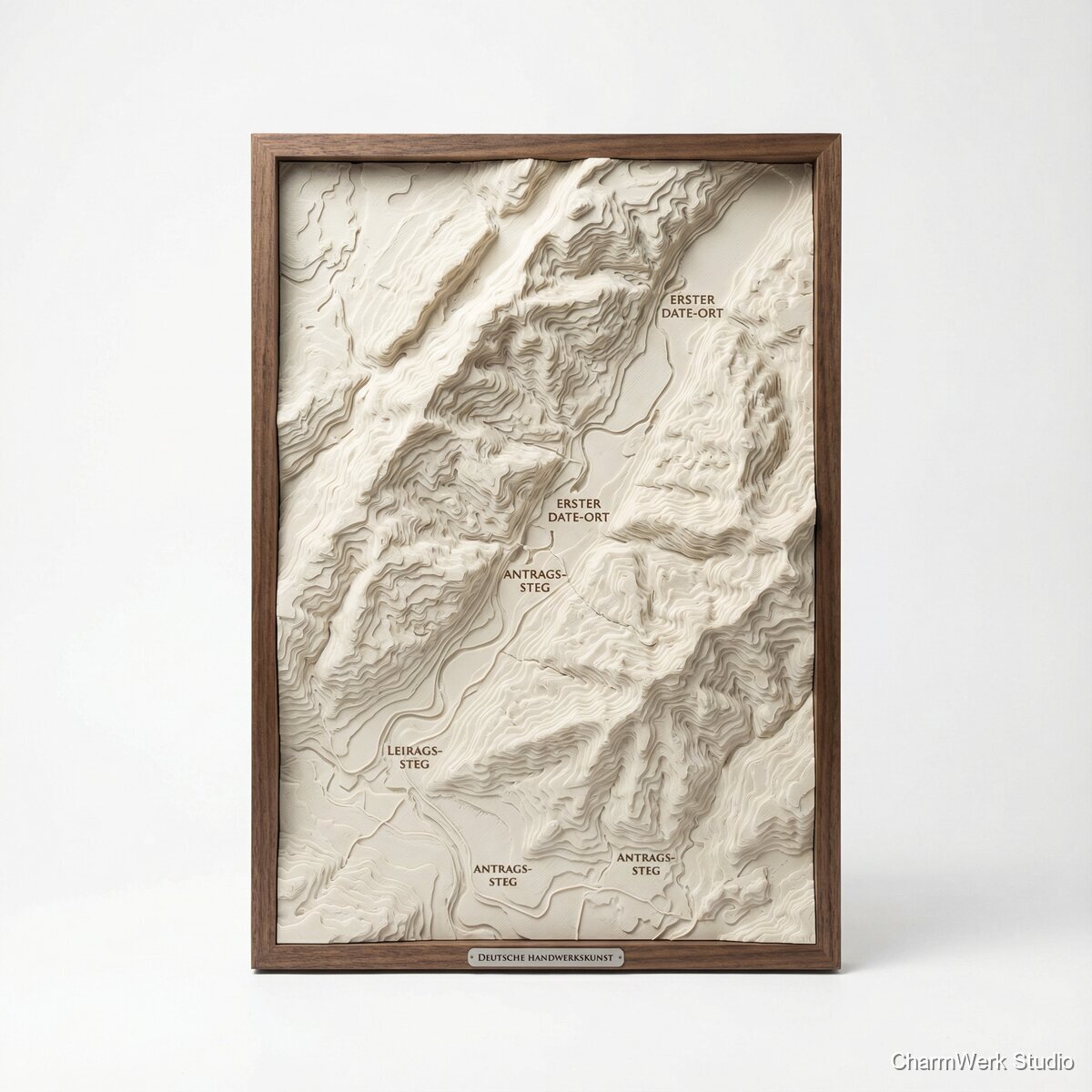

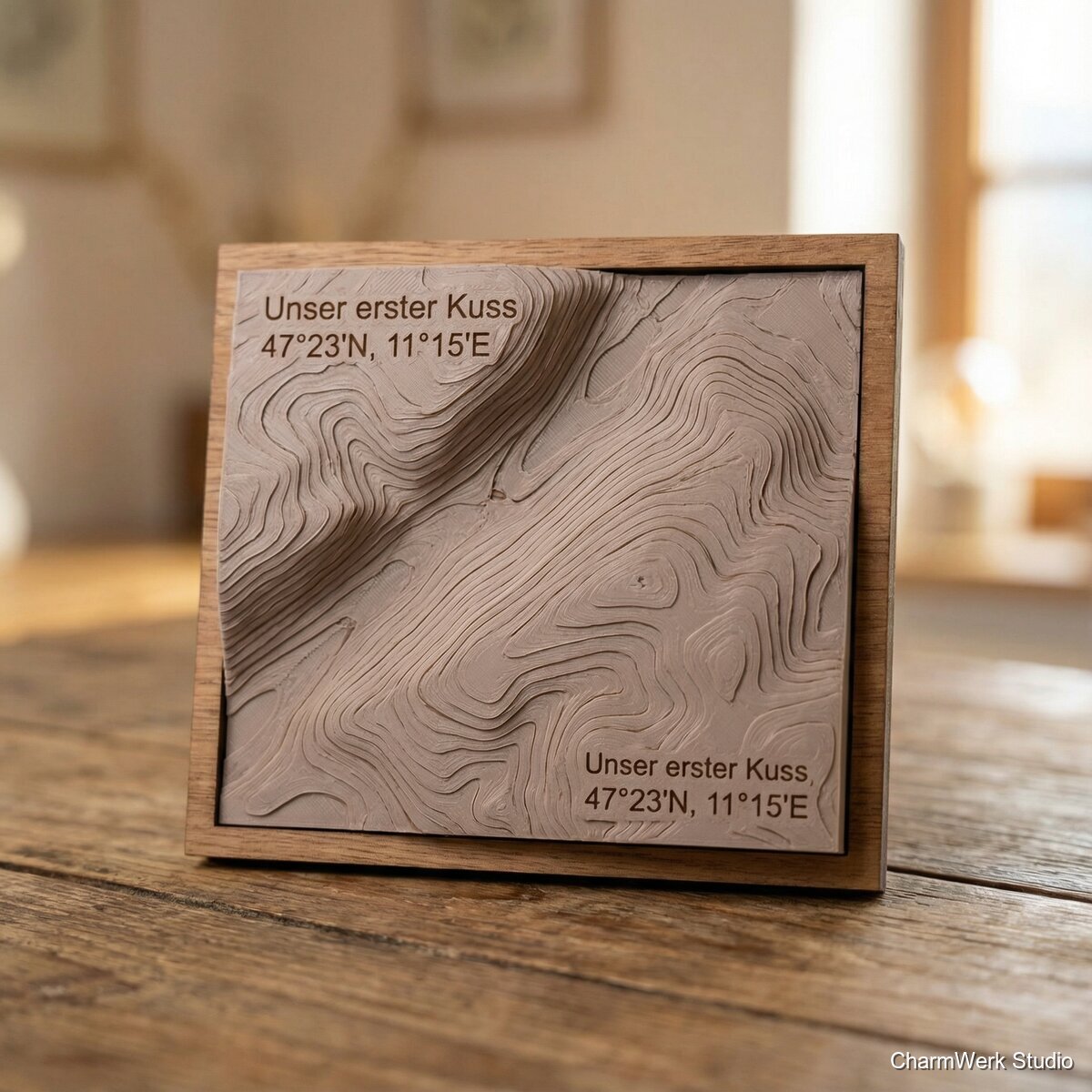

Eine 3D-Reliefkarte (z.B. der Ort des ersten Dates oder des Antrags) als Wandbild oder Tischaufsteller. Die Höhenlinien wirken edel und machen euren Ort buchstäblich „greifbar“.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Filament PLA oder PETG (1,75mm), Farbe nach Wunsch (z.B. schwarz/graphit/weiß)
ca. 0,5–0,9 kg pro 240x240mm Karte (je nach Relief & Infill)
12–22 €
Rückwand Birke-Sperrholz 3mm (laserfähig) ODER Acryl 3mm (schwarz/transparent)
1x 260mm x 260mm (inkl. Rand/Passung)
Holz 3–6 € / Acryl 8–15 €
Holzleim (D3) oder 2K-Epoxy/CA-Kleber (je nach Materialmix)
10–30 ml
1–4 € (anteilig) / Epoxy 3–8 € (anteilig)
Schleifpapier-Set (180/240/400) + Entgrater/Skalpell
1 Set
3–8 € (anteilig)
Sprühprimer (Filler) optional + Acryllack matt/satin optional
1 Dose je (anteilig)
Primer 3–6 € (anteilig), Lack 3–6 € (anteilig)
Aufhänger: Bildaufhänger/Zackenaufhänger oder French Cleat (klein)
1 Set
1–4 €
Optional: Schattenfugenrahmen 25x25cm (innen passend)
1 Stück
15–35 €
Optional: Neodym-Magnete + Metallplättchen (für abnehmbares Panel)
4–8 Magnete + 1 Set Plättchen
4–10 €
Optional: NFC-Tag (NTAG213) selbstklebend
1 Stück
0,50–1,50 €
Benötigte Werkzeuge
- 3D-Drucker (mind. 220x220mm Bauvolumen; ideal 250x250mm) mit 0,4mm Düse (optional 0,6mm für schneller)และ beheiztem Bett (für PETG sinnvoll) optional
- Slicer (PrusaSlicer/Cura) + ggf. Lithophane/Topomap-Tool (z.B. TouchTerrain, Terrain2STL, CAD) optional
- Laser (Diode/CO₂) für Rückwandgravur/Passkontur (optional aber stark empfohlen) optional
- Schneidmatte, Stahllineal, Klemmen optional
- Feilen/Entgrater, Seitenschneider, Spachtel optional
- Bohrer/Schrauber (für Aufhänger/Rahmen) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Ort festlegen & Stil definieren
20–45 minLege den exakten Ort fest (Adresse/Koordinaten) und entscheide: (a) konturierte Höhenlinien (stufig, sehr grafisch), (b) glattes Relief (natürlicher), (c) Mehrfarben-Topografie. Wähle das Format (z.B. 240x240mm Wandbild) und ob ein See/Fluss hervorgehoben werden soll.
- Für Paare funktioniert ein enger Zoom (1–3 km) meist emotionaler als eine ganze Stadt.
- Contour-Look wirkt am edelsten in Monochrom (Schwarz/Graphit/Weiß).
Höhendaten besorgen (DEM) & Karte generieren
45–120 minErzeuge ein 3D-Modell aus Höhendaten. Praktisch: TouchTerrain (Web) oder Terrain2STL. Stelle Bounding Box (Ausschnitt) ein, wähle Auflösung (zu hoch = riesige STL), und setze vertikale Überhöhung (z.B. 1,5–2,5x, je nach flachem/bergigem Gebiet). Exportiere als STL. Für Contour-Look: entweder direkt stufig generieren (falls Tool das kann) oder später im CAD/Slicer per „Z-Höhenstufen“/Boolean-Lagen lösen.
- Für flache Regionen (z.B. Norddeutschland) brauchst du oft 2–3x Überhöhung, sonst wirkt es ‚platt‘.
- Zu große Ausschnitte + hohe Auflösung führen schnell zu 200–800MB STL. Lieber moderat und sauber druckbar.
Modell bereinigen & druckgerecht machen
60–180 minImportiere STL in Meshmixer/Blender/Fusion. Prüfe: (1) wasserdichtes Mesh, (2) flacher Boden, (3) gewünschte Gesamtgröße. Erzeuge einen umlaufenden Rand (z.B. 6–10mm) oder eine Passnut, damit die Karte sauber auf eine Rückwand geklebt/verschraubt werden kann. Optional: Marker (Herz/Pin) als eingelassene Tasche (z.B. 2mm tief), später farbig eingesetzt.
- Plane eine Rückseiten-Geometrie: z.B. 2mm tiefe Tasche für 3mm Rückwand (Press-/Klebepassung).
- Bei starkem Relief: unterseitige Verstärkungsrippen oder dickere Base (mind. 2,4–3,2mm) verhindern Verzug.
Slicer-Setup (Qualität vs. Zeit)
30–60 minSlicen mit Fokus auf saubere Konturen: Layerhöhe 0,16–0,20mm (Contour-Look geht auch 0,20–0,28mm), 3–4 Perimeter, Top/Bottom 5–7 Layer, Infill 10–15% (Gyroid). Base: 3–5mm massiv (oder erhöhte Bottom-Layer). Für PETG: weniger Lüfter, mehr Abstand (Stringing). Stützstrukturen vermeiden (Terrain sollte ohne Supports druckbar sein).
- Wenn die Karte größer als dein Druckbett ist: in 2–4 Segmente teilen (Puzzle-Naht, Passstifte) und später fügen.
- 0,6mm Düse spart viel Zeit, verliert aber etwas Feindetail—bei konturierten Linien oft ok.
3D-Druck (Hauptteil)
6–12 h (je nach Größe/Layer/Düse)Drucke die Karte. Achte auf Bett-Haftung (Brim 5–8mm bei großen Flächen). Bei PLA: 200–215°C, Lüfter 80–100%. Bei PETG: 235–250°C, Lüfter 20–40%, Z-Hop/Retraction sauber einstellen. Nach Druck: abkühlen lassen, vorsichtig abheben um Verzug zu vermeiden.
- Große, flache Teile sind warping-anfällig: geschlossener Bauraum/Brim/sauberes Bett sind entscheidend.
- Bei Segmentdruck: jedes Segment direkt nach dem Druck beschriften (A1, A2…), spart Nerven beim Kleben.
Nachbearbeitung & Fügen (falls segmentiert)
60–150 minEntgrate Kanten. Bei Segmenten: trocken zusammenstecken, Passung prüfen, dann kleben (PLA: Sekundenkleber-Gel oder 2K; PETG: Epoxy). Spalten ggf. mit 2K-Spachtel oder Holzspachtel (bei lackiertem Finish) schließen. Kanten leicht brechen, damit es hochwertig wirkt.
- CA-Kleber + Aktivator ist schnell, kann aber weiße Ausblühungen machen—bei Sichtflächen sparsam und gut lüften.
- Für „Premium“: Naht auf der Rückseite verstärken (Klebeband + Epoxy dünn).
Rückwand designen (Laserdatei) & gravieren/schneiden
45–90 minErstelle eine Rückwand (z.B. 260x260mm) mit Gravur: Koordinaten, Ortsname, Datum, kurzer Text. Schneide optional eine Passkontur (falls die Karte in eine Tasche eingelassen wird) oder bohre Löcher für Aufhänger. Laser: Birke 3mm sehr dankbar; Acryl 3mm wirkt modern (Gravur wirkt je nach Acryl anders).
- Text minimalistisch halten: ‚52.5200°N 13.4050°E | 14.06.2022‘ wirkt sehr edel.
- Wenn du Acryl nutzt: Fingerabdrücke vermeiden, Schutzfolie bis zum Schluss drauf lassen.
Montage: Karte auf Rückwand + Aufhängung/Standfuß
45–120 min + TrocknungVerklebe das Relief mit der Rückwand (gleichmäßiger Druck, ggf. Gewichte). Bei Tischaufsteller: entweder integrierten Kickstand drucken oder eine kleine Holzleiste als Stütze von hinten anbringen. Für Wand: Zackenaufhänger mittig oder French Cleat für wirklich sauberen Sitz. Optional Rahmen einsetzen.
- Kontaktflächen anrauen (240er) erhöht Klebekraft deutlich.
- French Cleat ist die Premium-Variante: hängt gerade und wirkt ‚Galerie‘.
Finish (optional, aber wertet stark auf)
60–180 min (zzgl. Trockenzeiten)Für glattes Premium-Finish: Filler-Primer, leicht schleifen, 1–2 Lackschichten matt/satin. Für Contour-Look oft nur Kanten säubern und ggf. ein sehr dünnes Wash, das sich in Vertiefungen sammelt. Abschluss: Filzgleiter hinten/unten gegen Kratzer.
- Nicht jedes Terrain profitiert von Lack: Monochromer Contour-Druck kann ‚roh‘ am edelsten aussehen.
- Wash-Test an einem Probestück machen—zu stark kann die Karte „schmutzig“ wirken.
Markt & Machbarkeit
Ohne Rahmen: 120–190 €; mit Rahmen/Finish: 170–290 € (je nach Größe, Detailgrad, Personalisierung)
Basis: 20–45 €; mit Rahmen/Finish: 40–85 €
Ohne Rahmen: ca. 100–150 € brutto Deckungsbeitrag vor Maschinenabschreibung/Fehldrucken; mit Rahmen: ca. 130–205 €
60%8–15 h (davon 6–12 h Druck, 2–3 h CAD/Prep, 1–3 h Montage/Finish)
Nein
Hoch
Mittel
