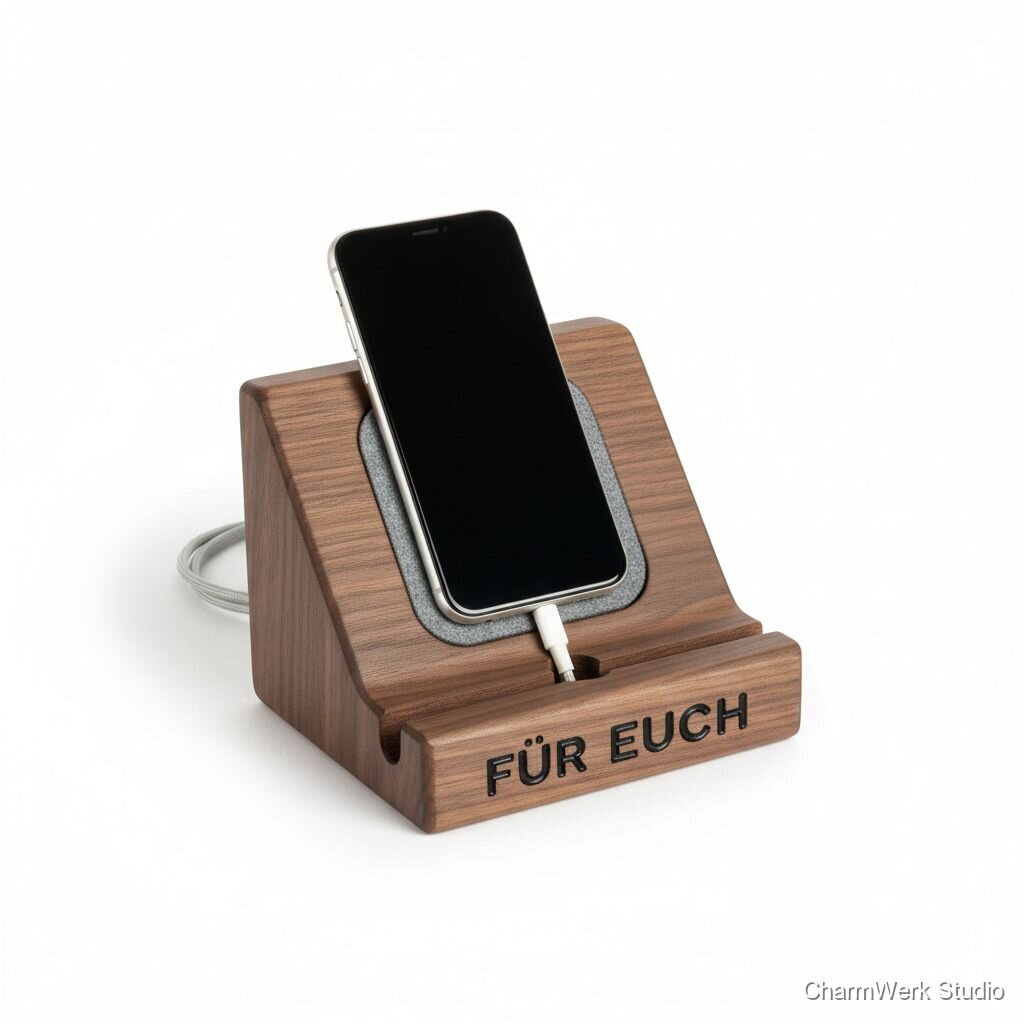

CNC-gefäste Handy-Dockstation mit Liebesbotschaft
Eine Dockstation mit sauber gefräster Kabelrinne und passgenauer Handyauflage, ergänzt durch eine gefräste Botschaft auf der Front. Funktional im Alltag und trotzdem eindeutig „für euch“ gemacht.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Vollholzblock (z. B. Eiche) 180×80×35 mm
1 Stück
≈ €8–15
Selbstklebender Filz (Stückzuschnitt für Unterseite)
10×30 mm Stück
≈ €2–4
Danish Oil / Holzöl (kleine Flasche 100–250 ml)
ca. 20–40 ml Verbrauch
≈ €8–12
Gummifüße (klein) oder Filzpunkte
4 Stück
≈ €1–3
Einweg-Sandpapier (80/120/180/240)
ein Satz oder Stücke
≈ €3–6
Masking Tape / Klebeband (zum Fixieren auf der CNC-Aufspannplatte)
ein paar Streifen
≈ €1–2
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, X-Carve, oder Hobby-Fräse mit Arbeitsbereich ≥200×100 mm) optional
- Fräser: 6 mm Schruppfräser (Z2/Z3), 2–3 mm V-Bit / V-Nut für Schrift optional
- Spannzangen / Schraubzwingen / Klemmleisten optional
- Kombinationswinkel, Messschieber (zum Ausmessen der Handymaße) optional
- Exzenterschleifer oder Handschleifklotz optional
- Pinsel / Fusselfreies Tuch (auftragen des Öls) optional
- Bohrmaschine (nur falls Kabeldurchführung gebohrt werden soll) optional
- Persönliche Schutzausrüstung (Gehörschutz, Staubmaske, Schutzbrille) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Maße & Design festlegen
20–40 minMaße des Zieltelefons (inkl. Hülle) ausmessen. In CAD (z. B. Fusion360, Vectric, Estlcam) Grundkörper 180×80×35 mm anlegen. Handyauflage als geneigte Fläche planen (Winkel 12–20°) mit passgenauer Nut/Tasche für das Ladekabel. Frontfläche für die gefräste Botschaft einzeichnen (z. B. 120×15 mm).
- Für mehrere Smartphone-Modelle eine 2–3 mm breitere Auflage planen.
- Vektorschriftgrößen vorher an einem Teststück prüfen (V-Bit Fräser benötigt ausreichend Breite).
CAM & Werkzeugweg erstellen
20–40 minWerkzeugwege anlegen: Grobfräsen (6 mm), Schlichtfräsen (6 mm oder 3 mm) für saubere Oberfläche, V-Bit Pfad für Schrift (45° V-Bit, 2–3 mm tief). Sicherstellen, dass alle Frästiefen ≤35 mm sind. Simulieren (Collision check).
- Benutze konservative Vorschübe für Holz (z. B. 1–2 mm Zustellung bei 6 mm Fräser).
- Beim V-Carving eine Testgravur in Restholz machen, um Schriftstärke/Schriftart zu prüfen.
Material aufspannen & Nullpunkt setzen
10–15 minHolzblock auf der CNC-Aufspannplatte mit Schraubzwingen/Klemmleisten oder doppelseitigem Tape sichern. Nullpunkt (X/Y/Z) an definierter Ecke setzen (meist Vorderkante oben).
- Spanndruck so wählen, dass das Werkstück nicht vibriert, aber nicht verformt wird.
- Bei weichem Holz zusätzlich ein Sperrholz-Topper (Spoilboard) verwenden.
Fräsen: Roh- & Schlichtpass
30–60 min (maschinenlaufzeit; aktiv ca. 10–15 min)Rohbearbeitung (Pocketing) für Kabelrinne und grobe Form, anschließend Schlichtpass für saubere Oberflächen. Danach V-Carve für die Botschaft. Falls nötig, kurz Zwischenstop für Entgratung und Spanentfernung.
- Span in kurzen Intervallen ausblasen; Holz neigt dazu, feine Späne in der Nut zu hinterlassen.
- Bei harten Hölzern langsamere Vorschübe wählen, um Ausrisse zu vermeiden.
Nachbearbeitung: Entgraten & Schleifen
20–40 minKanten leicht brechen (1 mm), Handflächen und Innenkanten der Nut mit 120–240er Papier glätten, insbesondere V-Carve Schrift mit einem feinen Pinselspan befreien.
- Für glatte, seidenmatte Oberfläche bis 240er Körnung schleifen.
- Kleine Kanten oder Fehler mit feinem Stecheisen oder Schaber korrigieren.
Finish: Öl auftragen & Filz anbringen
aktiver Aufwand 20–30 min, Trocknungszeit zwischen den Schichten 1–3 h (je nach Produkt))Staub entfernen, erste Ölschicht dünn auftragen, 10–15 min einziehen lassen, überschüssiges Öl abnehmen. Nach 1–2 Stunden (je nach Öl) leicht anschleifen (320er) und zweite Schicht auftragen. Filzstücke auf die Unterseite kleben, ggf. Gummifüße montieren.
- Danish Oil ergibt natürliche, pflegeleichte Oberfläche; bei dunkleren Hölzern Farbe testen.
- Filz unter leichtem Druck anbringen, vorher Unterseite entfetten.
Qualitätskontrolle & Verpackung
10–20 minHandyprobe einlegen (mit Kabel), prüfen ob Kabel frei liegt und das Handy stabil steht. Kanten/Gravur auf Bruchstellen prüfen. Geschenkverpackung vorbereiten (Geschenkbox, Seidenpapier).
- Bei Kundenwunsch Foto der fertigen Gravur schicken.
- Kleine Pflegehinweise (Öl erneuern nach Bedarf) dem Geschenk beilegen.
Markt & Machbarkeit
€69–€95 (empfohlen: €79 für Standard-Eiche mit Gravur)
≈ €25–40 (Einzelstückverbrauch, inkl. Holz, Öl, Filz, Kleinteile)
Bei Verkaufspreis €79: geschätzte Marge ≈ €19 (Verkaufspreis €79 − Materialkosten €30 (Mittelwert) − Arbeitskosten €30/h × 1.5 h = €45 → 79 − 30 − 45 = €4). Hinweis: Marge variiert stark je nach Kalkulation der Arbeitskosten; ohne Arbeitskosten liegt die Marge bei ≈ €49.
24%Aktiv 2–3 Stunden (Maschinenlaufzeit 30–60 min), inkl. Finish/Trocknung 3–6 Stunden
Ja
Mittel
Mittel
