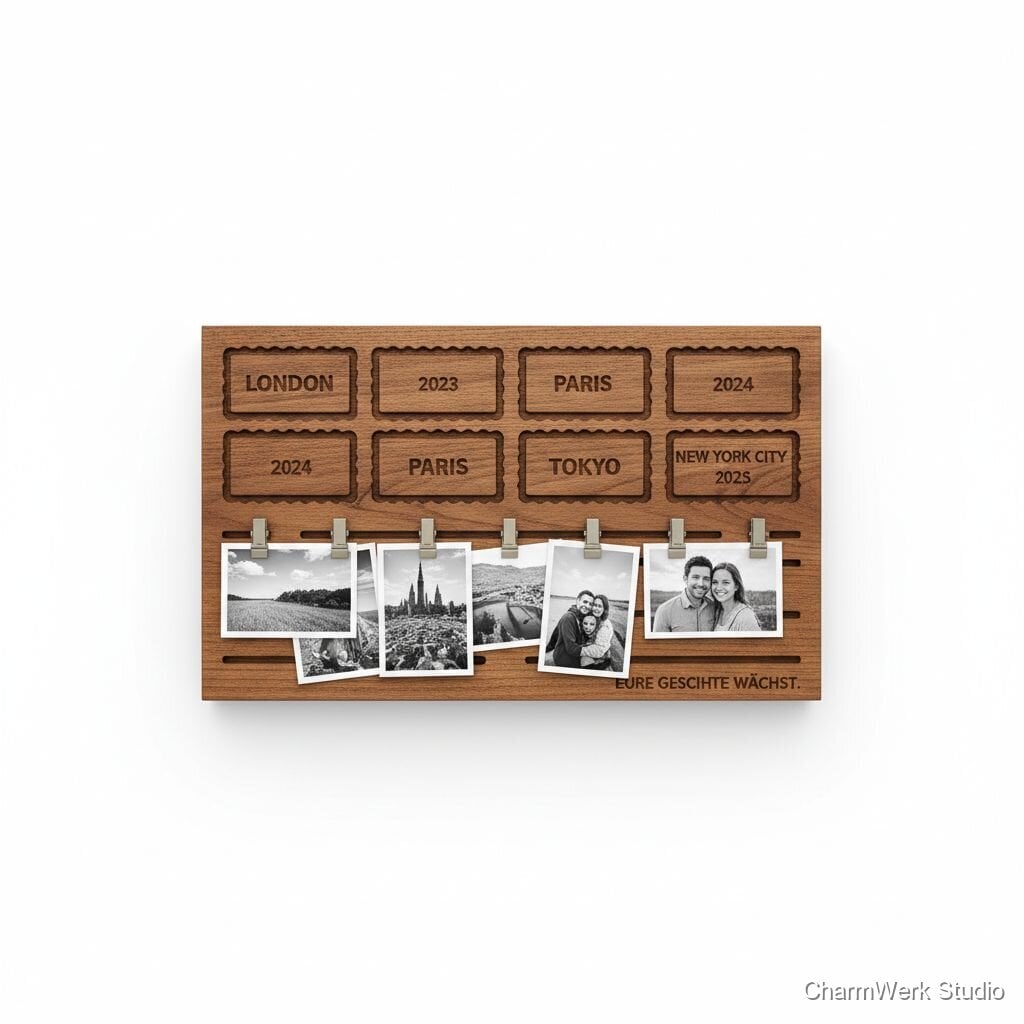

CNC-gefäster „Reise-Stempel“-Wandhalter für Fotos
Ein Holzpanel im Look von Reisestempeln: mehrere gefräste „Stempel-Felder“ für Orte und Daten, dazu Klammern oder Schlitze für Fotos. So wächst eure gemeinsame Geschichte Jahr für Jahr.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Multiplex Birke 12 mm (Plattenstück 65 x 35 cm)
1 Stück
8,00 €
Fotoklammern / Metallklammern (set, 8–12 Stück)
1 Set
6,00 €
2–3 mm Holzleim / Kontaktkleber (kleine Tube)
1
3,00 €
Beize (250 ml, gewünschter Farbton)
1 Flasche (klein)
8,00 €
Hartwachsöl / Leinöl (250 ml)
1
10,00 €
Sandpapier Sortiment (120/180/240)
Satz
3,00 €
Montagematerial (Schrauben, Dübel, französische Leiste/D-Ringe)
Set
3,00 €
Kleiner Vakuum- oder Klemm-Montagewinkel / doppelseitiges Klebeband (für CNC-Sicherung)
einige Stück
2,00 €
Fräser (2-flöten Upcut 6 mm + 3 mm + V-Bit 60° für Gravur) – anteilige Nutzungs-/Verschleißkosten
anteilig 1 Satz
12,00 €
Reinigungstücher / Lösungsmittel (für Beize/Öl)
kleines Paket
1,50 €
Benötigte Werkzeuge
- CNC-Fräse (z. B. Shapeoko, Stepcraft, oder Werkstatt-CNC) optional
- CAM/CAD-Software (Fusion360 / VCarve / Estlcam) optional
- Absauganlage oder Staubsauger für CNC optional
- Bohrmaschine / Akkuschrauber optional
- Exzenterschleifer / Handschleifklotz optional
- Pinsel, Lappen, Einweg-Handschuhe optional
- Feine Zange / Kombizange (für Klammernmontage) optional
- Messwerkzeuge (Lineal, Winkel, Schieblehre) optional
- Klemmer / Schraubzwingen optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Layout am PC
45–60 MinutenErstelle in einer CAD/Vector-Software die Plattengrößen, die Positionen der 'Reise-Stempel'-Felder (rund/oval/rechteckig) und die Schlitze/Bohrungen für Fotoklammern. Lege Frästiefen fest (z. B. 2–4 mm für gestempelte Aussparungen). Plane Materialzugaben und Halteflächen für die CNC-Spannung.
- Stelle sicher, dass Schriftgrößen >12 pt für saubere Fräsgravur sind.
- Benutze geschlossene Konturen für Taschenfräsen und separate Pfade für Gravuren.
- Platziere ein paar Füße oder rückseitige Abstandshalter, falls Fotos überstehenden Platz brauchen.
Material zuschneiden & Aufspannung
20–30 MinutenSchneide die Multiplexplatte auf die Endmaße (falls nicht bereits passend) und säubere die Kanten. Befestige die Platte sicher auf dem CNC-Tisch (Klemmen, Schraubzwingen, doppelseitiges Tape oder Unterlegwinkel).
- Nutze Reste von Platten als Unterlage, damit die Platte plan aufliegt.
- Markiere Referenzpunkte (Nullpunkt) und kontrolliere das Werkstück mit dem Messschieber.
Fräsprogramm vorbereiten & Werkzeuginstellung
30–45 MinutenImportiere das Layout in die CAM-Software, weise Fräser zu (6 mm Schrupp, 3 mm Feinfräser, V-Bit für feine Gravuren), generiere Fräsbahnen (Taschenfräsen für Stempelfelder, Nuten/Schlitze für Fotoklammern, Gravurpfade für Texte) und simuliere die Bewegung. Stelle die Frästiefen und Schnittwerte passend zum Holz ein.
- Verwende 2–3 mm Sicherheitszugaben bei Tiefen, damit die Rückseite nicht einreißt.
- Langsame Vorschübe & mehrere flache Durchgänge ergeben saubere Kanten.
- Simuliere unbedingt, um Kollisionen mit Spannern zu vermeiden.
CNC-Fräsen (Hauptarbeit)
60–120 Minuten (je nach Fräsvolumen)Führe das Fräsen durch: Erst Schrupp (großes Volumen abtragen), dann die feinen Taschen und Kanten mit kleinerem Fräser, schließlich Gravuren mit V-Bit. Überwache Staubabsaugung und Maschine während des Laufs.
- Bei langen Fräszeiten zwischendurch Maschine stoppen und Fräser prüfen.
- Achte auf saubere Späneabfuhr (Stopfen könnte Material verbrennen).
- Wenn möglich, mehrere Produkte hintereinander fräsen (Serienfertigung spart Zeit).
Entgraten & Feinschliff
30–45 MinutenEntferne das Werkstück, säubere Kanten mit Schleifpapier (120 → 240). Bearbeite besonders die Innenseiten der Stempelformen und die Fotonschlitze sorgfältig per Hand oder mit kleinen Schleifaufsätzen.
- Schleife stets mit der Maserung, um Ausrisse zu vermeiden.
- Verwende Small-Fillet-Werkzeuge oder Messer für Gratkanten in Ecken.
- Staub vor Beizung gründlich entfernen (Pinsel & Tuch).
Beizen & Ölen
aktiver Aufwand 45–75 Minuten (plus Trocknungszeiten 1–3 Std. partiell)Trage die Beize dünn auf, kontrolliere Farbgebung und überschüssige Beize abwischen. Nach Trocknung (kurz) das Hartwachsöl dünn auftragen, einziehen lassen und polieren. Beachte Trocknungszeiten (aktiv ~30–60 min; vollständige Aushärtung länger).
- Testen Sie Beize an einer Abfallkante, bevor Sie das ganze Werkstück behandeln.
- Mehrere dünne Ölschichten statt einer dicken Schicht geben ein besseres Ergebnis.
- Gute Belüftung beim Ölen/Beizen beachten.
Montage der Fotoklammern & Aufhängung
20–30 MinutenBefestige die Fotoklammern in den vorgefrästen Schlitzen oder setze kleine eingelassene Metallklammern ein. Montiere rückseitig Aufhängung (französische Leiste, D-Ringe) und evtl. Abstandshalter für Fotos.
- Klammern mit Tropfen Holzleim sichern, dann kurz klemmen.
- Positioniere Aufhängung so, dass das Panel gerade hängt – am besten eine kleine Wasserwaage verwenden.
Endkontrolle & Verpackung
15–30 MinutenLetzte Qualitätskontrolle: Kanten, Gravuren, Farbton prüfen. Fotos reinstecken, ggf. mit beiliegender Anleitung zum Auffüllen der Stempel-Felder. Verpackung in Folie und Karton mit Polsterung.
- Füge ein kleines Pflegehinweis-Kärtchen bei (Öl erneuern nach 6–12 Monaten).
- Bei Versand guten Schutz für Ecken verwenden (Kantenschutz).
Markt & Machbarkeit
299 € (individuell graviert, 6–10 Stempelfelder, inkl. Fotoklammern)
ca. 56,50 €
ca. 69,00 € (bei angenommener Arbeitsbewertung 35 €/h × 5 h = 175 € → Verkaufspreis 299 € → Reingewinn vor Gemeinkosten ≈ 69 €)
23%4–7 Stunden (aktiver Zeitaufwand pro Stück)
Nein
Mittel
Mittel
