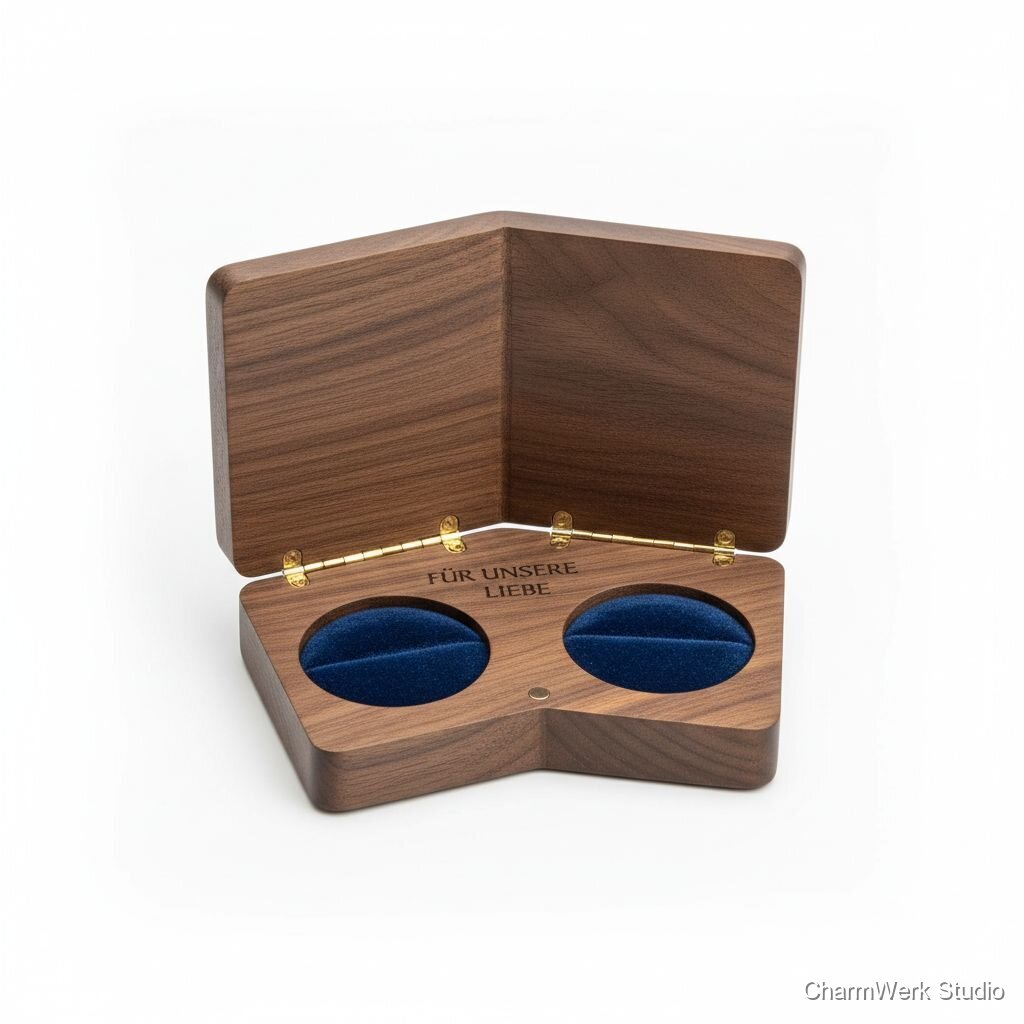

CNC-gefäster Ringbox-„Buch“-Mechanismus
Eine Ringbox, die sich wie ein kleines Buch öffnet – innen zwei passgenaue Mulden und eine gefräste Widmung auf der „Innenseite“. Ideal für Ringe, aber auch für ein kleines Schmuckstück zum Jahrestag.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Massiver Holzblock (Walnuss oder Eiche), ca. 200 x 120 x 12 mm
1 Stück
12,00 € – 25,00 € (je nach Holzart)
Neodym-Scheibenmagnet Ø6 x 2 mm (N35 oder N42)
2 Stück
ca. 1,50 € (Packungsanteil)
Mini-Scharniere (Messing/edelstahl) oder Scharniersatz
1 Satz (2 Scharniere + Schrauben)
2,50 € – 6,00 €
Holzleim (PVA) / Sekundenkleber (für Magnete)
gebrauchte Menge
ca. 3,50 € (Anteil)
Füllstoff / Filz / Samt für Innen (kleines Rechteck)
1 Stück (ca. 100 x 50 mm)
2,00 € – 5,00 €
Schrauben (Mini, für Scharniere) / Holzstopfen
kleine Packung, verwendet 2–4
ca. 2,00 € (Anteil)
Oberflächenöl (Danish Oil / Tung Oil), 100 ml
gebrauchte Menge
8,00 € – 12,00 € (Anteil)
Schmirgelpapier-Set (120, 180, 240)
ein Set, anteilig
ca. 3,00 € (Anteil)
Epoxid (optional, für Resin-Inlay oder Magnetfixierung)
kleine Portion
ca. 3,00 € (Anteil)
Benötigte Werkzeuge
- CNC-Fräse (Desktop/Router) mit mind. 300–1000 W Spindel
- Carbide-Fräser 3 mm 2-flutig (Roughing/Profiling)
- V-Bit 60° für Gravur (0,5–1 mm Spitze)
- Flachfräser 6 mm (für Taschen) und 2–3 mm Endmill für feine Details
- Spannzwingen / Doppelbares Spannsystem / Sauger
- Nullpunktklotz / Opferplatte (Sperrholz) für sichere Befestigung
- Handbohrer / Ständerbohrmaschine (für Vorbohrungen Schrauben, ggf. Magnete) optional
- Feilen, scharfe Stechbeitel (für kleine Anpassungen) optional
- Sanding-Block, Schleifschwamm, Pinsel für Öl
- Messmittel: Schieblehre, Stahlmaß, Winkel
- Absaugung / Staubmaske / Schutzbrille
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & CAD-Design
45–75 MinutenAufbau des Modells in CAD (z. B. Fusion 360): Außenmaße 80×60×30 mm, Innenhöhlung (Boden und Deckel) definieren, zwei runde Mulden (Ø18–20 mm, Tiefe 8–10 mm) positionieren, V-Carve für Widmung auf Innenseite anlegen, Magnet- und Scharnier-Aussparungen planen. Toolpaths (Pocketing, 2D-Profil, V-Carve) erstellen und Simulation prüfen.
- Lege Toleranzen ein (Magnetbohrung ca. 0,1–0,2 mm tiefer als Magnetdicke).
- Teste Gravur-Schriftart in Sim ohne Material, um Lesbarkeit sicherzustellen.
- Verwende Parameter für mehrere Tiefenschnitte (z. B. Z-Aufteilung), um Ausrisse zu vermeiden.
Materialvorbereitung
20–40 MinutenHolzblock auf grobe Maße zusägen, Kanten rechtwinklig machen, Opferplatte auffräsen und Holzblock sicher auf der CNC-Platte befestigen (Saug- oder Schraub-/Klammern).
- Arbeite mit einer Opferplatte; befestige mit Schrauben außerhalb der Fräszonen.
- Körne die Schraubpositionen, um Verrutschen zu verhindern.
Testlauf & Nullpunkt setzen
15–30 MinutenWerkzeugwechsel prüfen, Fräserlänge messen, Nulllage (XY und Z) sorgfältig setzen. Trockenlauf (ohne Materialabtrag) durchführen, um Kollisionen zu erkennen.
- Führe einen Trockenlauf mit reduzierter Geschwindigkeit aus, um Kollisionen zu vermeiden.
- Prüfe insbesondere die Position für Magnet- und Scharnier-Aussparungen.
Rohfräsen (Pocketing & Profil)
60–120 Minuten (je nach Geschwindigkeit und Passanz)Pocketing für Innenhöhle in mehreren Tiefen (z. B. 3–4 Durchgänge, DOC 2–4 mm) mit 3 mm oder 6 mm Fräser. Profil außen mit Tabs fräsen, damit Teile verbunden bleiben. Verwende niedrige Vorschubwerte für Hartholz.
- Spindel 18.000–20.000 RPM, Vorschub 400–900 mm/min (abhängig Maschine und Fräser).
- Benutze relativ kleine Schnittiefe pro Durchgang für saubere Kanten (Z-Steps 1–2 mm).
- Setze Tabs dort, wo sie leicht entfernt und geschliffen werden können.
Feinfräsen & Gravur (V-Carve) der Widmung
20–40 MinutenMit V-Bit die Gravur der Innenseite ausführen (0,8–1,0 mm Tiefe). Anschließend feine Profilfahrt zur endgültigen Kontur durchführen, ggf. mit feinerem Fräser für Details.
- Testgravur auf Restholz zur Anpassung der Einbrenntiefe.
- Wähle eine klare Schriftart (z. B. Serifenlos in mittlerer Strichstärke) für bessere Lesbarkeit.
Aussparungen für Magnet & Scharniere / Feinarbeiten
30–45 MinutenMit passendem Bohrer/Fräser Magnete in Boden und Deckel einpassen. Scharnier-Aussparungen fräsen oder Bohrungen für Schrauben vorsehen. Teile enttabben und vorsichtig lösen.
- Magnetpositionen präzise ausmitteln (gegenüberliegend, gleiche Polung beachten für Anziehung).
- Verwende kleine Senkungen für Scharnierkopfschrauben, damit Scharniere plan liegen.
Säubern, Spachteln & Feinverschliff
40–60 MinutenTabs mit Skalpell/Stechbeitel entfernen, Kanten mit Feile und Schleifpapier brechen (0,5–1 mm Radius), Innenhöhlen glätten (Schleifschwamm). Elastische Spachtelung von kleinen Fehlern mit Holzfüller.
- Schleife immer in Faserrichtung und arbeite dich von grob nach fein (120→180→240).
- Verwende ein feuchtes Tuch zwischen den Schleifgängen, um erhobene Fasern zu entfernen.
Versiegeln / Ölen
60–120 Minuten inklusive Trocknungszeiten (Zwischentrocknung beachten)Erste Schicht Öl auftragen, 20–30 min einziehen lassen, überschüssiges Öl abnehmen, nach Trocknung (je nach Produkt) zweite Schicht aufbringen. Optional Wachs für zusätzlichen Glanz.
- Auf Bauteilen mit Innenhöhle gut mit Pinsel auftragen und mit Lappen verteilen.
- Trocknungszeiten des Öls beachten (evtl. über Nacht für vollständige Aushärtung).
Innenfutter & Montage
20–30 MinutenFilz/Samt zuschneiden und mit Holzleim/Kontaktkleber in Innenmulden einkleben. Magnete mit Epoxid/Sekundenkleber sichern. Scharniere verschrauben und abschließend Funktion prüfen.
- Kleber sparsam verwenden, damit kein Überstand zwischen Futter und Holz entsteht.
- Prüfe nach dem Einsetzen der Magnete die Schließkraft und justiere ggf. die Magnettiefe.
Qualitätskontrolle & Verpackung
10–20 MinutenEndkontrolle auf Gratbildung, Öffnungs-/Schließfunktion, Gravurkontur. Geschenkverpackung wählen (kleine Schachtel, Stoffbeutel) und ggf. Pflegehinweis beilegen.
- Mache Fotos der Gravur für Angebotsseite / Social Media.
- Beilage: Kurze Pflegeanleitung (Öl auffrischen, keine starken Reinigungsmittel).
Markt & Machbarkeit
ca. 95 € (Standard: Oak/Walnut, personalisierte Gravur). Premium-Varianten (Resin-Inlay, seltene Hölzer) 120–150 €
ca. 50,00 € (Standardmaterialien wie oben aufgeführt)
ca. 45,00 € (Differenz Verkaufspreis von 95 € minus Materialkosten 50 €) — diesen Wert versteht man als Bruttomarge ohne Berücksichtigung der Arbeitszeit
47%6–9 Stunden (einzelstückige Fertigung)
Nein
Mittel
Mittel
