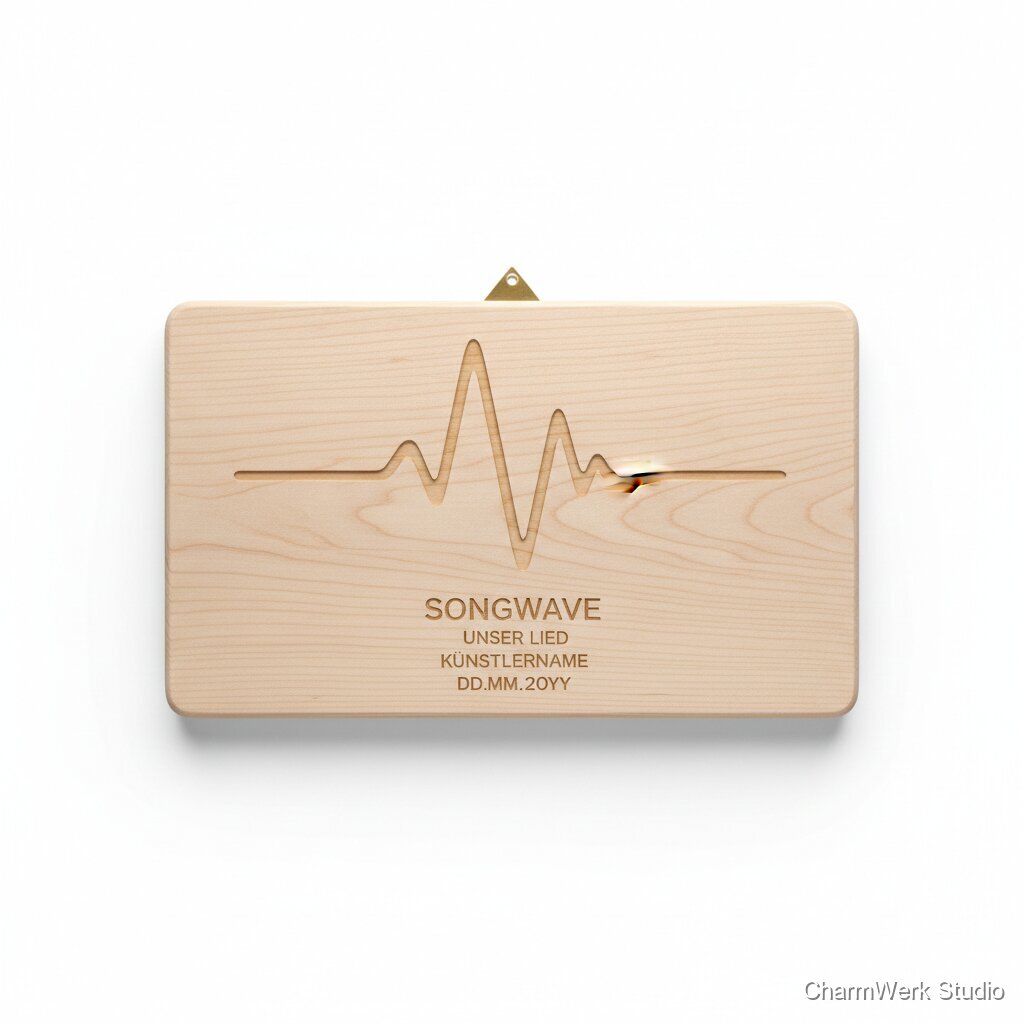

CNC-gefräste „Songwave“-Plakette eures Liedes
Euer gemeinsames Lied wird als gefräste Wellenform in Holz verewigt – darunter Titel, Künstler und euer Datum. Minimalistisch, modern und extrem persönlich, weil es genau „euer Sound“ ist.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Massivholz-Block Kirschholz oder Esche 200×100×20 mm
1 Stück
€8–15 (je nach Holzhändler / Zuschnitt)
Hartöl / Leinöl (kleine Menge für 1–5 Stück)
50–100 ml
€5–€10 (pro Flasche)
Beize (optional, dunkel) oder Holzmarker für Gravurfüllung
kleine Tube / Fläschchen
€3–€6
Aufhänger (D-Ringe + Schrauben oder Metallstiftaufhänger)
1 Set
€1–€2
Schleifpapier (80/120/180/240 Körnung)
ein Set
€2–€4
CNC-Fräser (Kugel-/Radiusfräser, z. B. 2 mm Kugelfräser)
1 Stück (wiederverwendbar)
€4–€8 (pro Fräser)
Maske / Staubfilter (Einweg) und Lappen
ein Set
€1–€3
Verpackung (Karton, Seidenpapier)
1 Paket
€1–€3
Kleinteile / Verbrauchsmaterialien (Klebeband, Opferplatte, Fixierklemmen)
diverse
€2–€4
Benötigte Werkzeuge
- CNC-Fräse (Desktop- / Hobbyrouter, z. B. Shapeoko, X-Carve, Proxxon mit Frässpindel)
- CAD/CAM-Software (Fusion 360 / VCarve / Carbide Create) + Audio-Editor (Audacity) + Vektorprogramm (Inkscape / Illustrator)
- Staubabsaugung / Werkstattabsaugung optional
- Schraubzwingen / Vakuumtisch / Klemmvorrichtung
- Feinschleifer oder Handschleifklotz optional
- Feinzangen, Schraubendreher, Messschieber / Lineal
- Persönliche Schutzausrüstung (Gehörschutz, Schutzbrille, Staubmaske)
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Audio vorbereiten & Wellenform exportieren
20–40 MinutenAudiotrack in Audacity (oder ähnlichem) öffnen, relevanten Abschnitt auswählen (z. B. 10–15 Sekunden, meist Hook oder Intro). Wellenform als Bild exportieren (PNG/SVG) oder die Audiodaten als WAVE importieren und mit einem Tool in eine Vektor-Wellenform konvertieren (z. B. Audiowaveform-Online-Tools oder Skript).
- Für eine klare Grafik 10–20 Sekunden des markantesten Teils wählen.
- Bei Stereo: auf Mono downmixen, damit die Wellenform sauber ist.
- Export als hohe Auflösung (300–600 dpi) oder direkt als SVG für vektorisierte Toolpaths.
Vektorisierung & Layout
20–45 MinutenPNG/Waveform in Inkscape / Illustrator importieren, Bitmap nachzeichnen bzw. Pfad bereinigen. Skalieren auf die Plakettengröße (z. B. 180–180 mm Arbeitsfläche minus 10 mm Rand). Unterhalb der Wellenform Platz für Text (Titel / Künstler / Datum) reservieren. Export als DXF / SVG für CAM.
- Kontrahieren / vereinfachen: zu viele Ankerpunkte vermeiden, glatte Kurven für sauberen Fräsweg.
- Text in Pfade umwandeln (Schrift einbetten oder in Kurven konvertieren).
- Vorschaumaßstab prüfen: Schriftgröße nicht zu klein (min. 6–8 mm Höhe für gute Lesbarkeit bei 0.8–1 mm Gravurtiefe).
CAM-Einstellungen & Werkzeugauswahl
30–45 MinutenIn Fusion 360 / VCarve Toolpaths erstellen: Geschnittene Relief-Pocket für die Wellenform (z. B. 3–6 mm Tiefe), V-Carve oder 2D-Engrave für Text (0,6–1,2 mm Tiefe). Werkzeug: 2 mm Kugelfräser (Ballnose) für organische Wellen; 1/8" Upcut oder V-Bit für feine Kanten/Schrift. Simulation ausführen und Schnittparameter testen.
- Wahl der Fasstiefe (stepdown) 0.5–1.5 mm pro Durchgang für 20 mm Hartholz; bei weicherem Holz etwas mehr.
- Empfohlene Spindeldrehzahl (hobby): 12.000–18.000 RPM; Vorschub 600–1.200 mm/min (abhängig von Fräser und Maschine) — immer Testcut machen.
- Climb milling meist sauberere Oberfläche bei Holz (je nach Maschine).
- Werkzeug verschleißt: bei feinen Details lieber einen neuen Fräser verwenden.
Material zuschneiden & einspannen
10–20 MinutenHolzblock auf Maß zuschneiden (falls nötig) und auf Opferplatte mit Schraubzwingen / Vakuumtisch fixieren. Referenzpunkte für Nullpunkt setzen (z. B. obere linke Ecke).
- Spannung prüfen: Werkstück darf nicht vibrieren.
- Opferplatte gerade und sauber halten, gegebenenfalls mit doppelseitigem Klebeband zusätzlich sichern.
- Nullpunkt an einer Ecke oder Mittenbohrung wählen, die später nicht sichtbar ist.
Fräsen (Wellenform & Gravur)
30–75 Minuten (abhängig von Größe & Tiefe; im Schnitt 30–60 Minuten)Toolpath an die Maschine übertragen und Fräsjob starten. Zuerst grob fräsen (Roughing) dann Feinfräsen (Finishing) für glatte Konturen. Anschließend die Textgravur durchführen (separater Toolpath).
- Bei längeren Jobs zwischendurch Maschine beobachten (erste Durchgänge), um Vibrationen oder Ausrisse früh zu erkennen.
- Bei ausreißender Holzfaser Rückseitenstütze oder Tape verwenden.
- Für sehr feine Schrift lieber flachere Tiefen und langsamer vorschneiden.
Nachbearbeitung: Entgraten & Schleifen
15–30 MinutenKanten leicht brechen und Wellenform mit feinem Schleifpapier (180–240) entgraten. Bei Bedarf kleine Macken mit Holzpaste ausbessern.
- Nicht zu viel schleifen in der Wellenform – Ballnose-Finish ist meist gut, nur Kanten glätten.
- Für eine seidenmatte Oberfläche immer in Faserrichtung schleifen.
Färben / Gravur auslegen (optional)
10–20 Minuten + TrockenzeitText und tiefe Wellenflächen können mit dunkler Beize oder Acrylfarbe ausgelegt und überschüssige Farbe sofort abgewischt werden (Farbschicht nur in den gravierten Bereichen verbleibt).
- Beize/Coloring gut in die Gravuren einarbeiten, Überschuss sofort abnehmen.
- Test an Restholz machen, bevor auf dem finalen Stück gearbeitet wird.
Finish auftragen & Montage
20–40 Minuten (plus Trocknungszeit: Öl 6–24 Stunden je nach Produkt)1–2 dünne Schichten Hartöl / Leinöl auftragen, zwischen den Schichten leicht anschleifen (240). Aufhängung montieren (D-Ringe oder Schlüssellochfräsung) und Endkontrolle durchführen.
- Öl dünn auftragen und mit Lappen einreiben, überschüssiges Öl nach 15–30 Minuten abwischen.
- Trocknungszeit einplanen, Lieferung erst nach vollständiger Durchhärtung.
Verpackung & Übergabe
10–15 MinutenPlakette in Schutzhülle legen, mit Seidenpapier umwickeln und in Geschenkbox / Karton verpacken. Kurzanleitung oder Zertifikat (z. B. 'Dein Songwave – Datum – Made by ...') beilegen.
- Für Versand Stoßschutz (Luftpolsterfolie) verwenden.
- Kleine Karte mit Infos zum Track/dem gewählten Abschnitt erhöht die Emotionalität.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
€160 (Standard 200×100×20 mm, gute Oberflächenbehandlung; Premium-Varianten bis €220 mit Edelholz / Inlay / Verpackung)
€30–€40 pro Stück (bei Einzelproduktion)
ca. €34 (bei Verkaufs-Preis €160, Materialkosten €36, angenommene Arbeitskosten €90 = 3 h × €30/h → Profit ≈ €34)
21%2–4 Stunden (inkl. CAD/CAM, Fräsen, Nachbearbeitung; exkl. Trocknungszeit)
Nein
Mittel
Mittel
