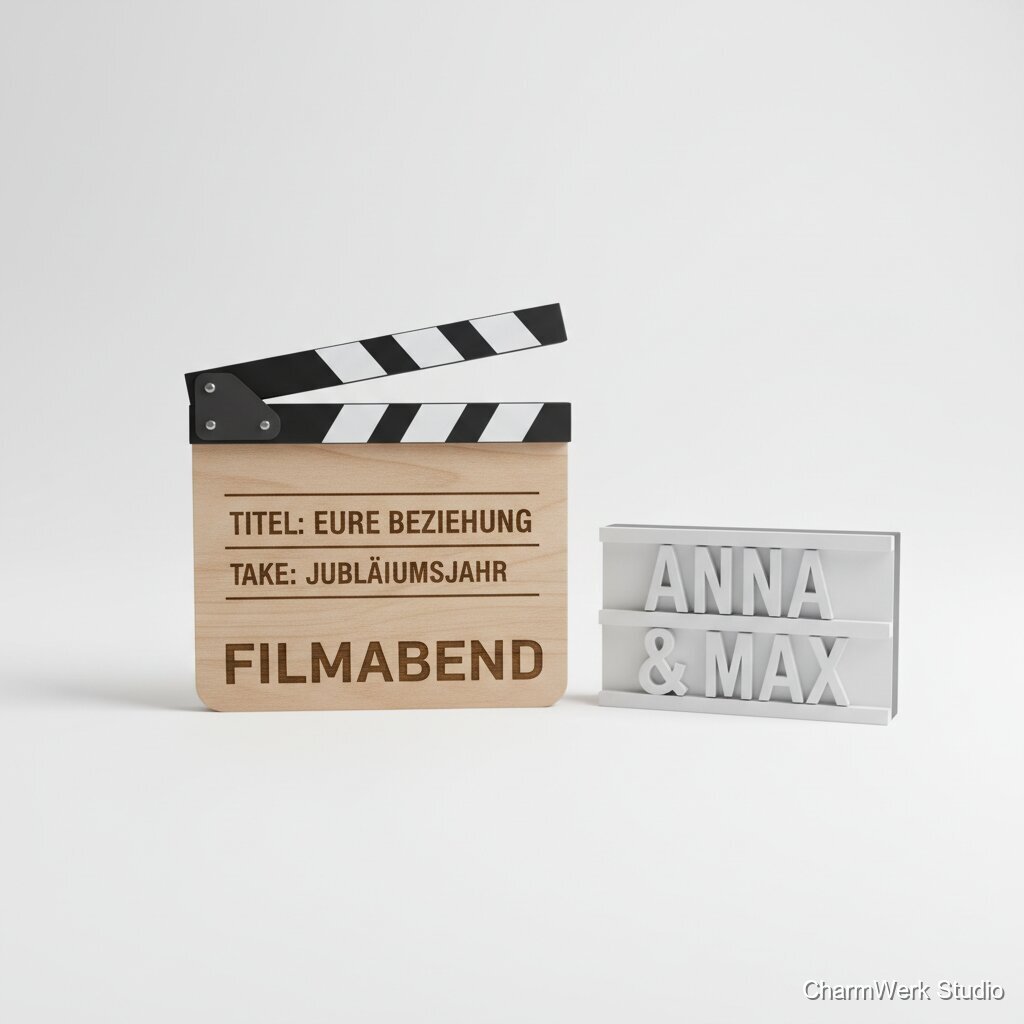

„Filmabend“-Clapperboard mit 3D-Nameplate
Ein mini Clapperboard aus CNC-gefrästem Holz mit lasergravierten Details (Titel: eure Beziehung, „Take“: Jubiläumsjahr). Eine 3D-gedruckte Nameplate setzt eure Namen wie auf einem Filmset in Szene. Perfekt für Paare, die gemeinsame Filme lieben.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Birkensperrholz 6 mm (zuschnitt 200 x 300 mm)
1 Stück
6,00 €
Birkensperrholz 4 mm (kleiner Zuschnitt für Klappteil)
1 Stück
3,00 €
PLA-Filament (Farbe nach Wahl, Verbrauch ~30–50 g)
ca. 50 g
≈1,50 € (anteilig von 1 kg Spule)
Messing-Drehstift oder kleine Klavier-/Scharnier-Schraube (M2/M2.5) als Achse
1
1,50 €
Holzleim (wasserfest PVA) oder Sekundenkleber für PLA-Holz-Verbindung
kleine Tube
2,00 €
Weiße Acrylfarbe (10–20 ml) für Klappstreifen
1 Tube/Fläschchen
3,00 €
Matt / Seiden Glanz Sprühlack (200 ml)
1 Dose
7,00 €
Schleifpapier Sortiment (K80–K400)
1 Set (einige Bogen)
2,00 €
Doppelseitiges Klebeband / Montageband (optional für Druck-Befestigung)
1 kleines Stück
1,00 €
Kleinstmaterial/Verbrauch (Masking Tape, Reinigungs- alkohol)
Einzelnutzungen
1,00 €
Benötigte Werkzeuge
- CNC-Fräse (oder Desktop-Router) mit 3–6 mm Fräser
- Lasergravur-Maschine (für feine Texte & Linien)
- FDM-3D-Drucker (0,2 mm Schichthöhe empfohlen)
- CAD/CAM-Software (z. B. Fusion360) und Slicer (Cura, PrusaSlicer)
- Bohrer/Handbohrmaschine (für Achsloch, Ø2–3 mm)
- Pinsel/Feine Schreiber für Lack & Farbe
- Feinzange, Pinzette, kleine Schraubendreher optional
- Clamps / kleine Klemmen optional
- Cuttermesser / Entgrater optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & CAD-Design
30–45 MinutenErstelle das Grundlayout in CAD: Korpusform (20 x 12 cm), Klappteil, Positionen für Gravurfelder (Titel, Take) und Befestigungspunkte für die 3D-Nameplate. Lege Steckmaße für die Achse fest. Exportiere CNC-Pfade (2D-Negativ + Kontur) und Laserdatei für Gravur (SVG/DXF). Modelliere die 3D-Nameplate (extrudierte Platte mit erhabenen Buchstaben oder separaten Buchstaben zum Aufkleben).
- Schritte im Design mit Maßhaltigkeit planen (Toleranzen für Achsloch ~0,2–0,3 mm größer als Stiftdurchmesser).
- Für klare Gravur: Linien mindestens 0,5 mm breit anlegen; Schrift nicht zu filigran (min. Strichstärke 0,8–1 mm).
Materialvorbereitung & Einspannung
10–20 MinutenZuschnitt des Sperrholzes auf Arbeitsgröße, Aufspannen auf CNC-Tisch mit Schraubzwingen oder doppelseitigem Tape. Prüfe Nullpunktposition und Fräserdurchmesser in CAM.
- Klebe ein Referenzkreuz mit Permanentmarker auf die Kante für Wiederholgenauigkeit.
- Nutze kleine Tabbs, falls du volle Kontur fräst (verliert sonst Werkstück).
CNC-Fräsen: Korpus & Klappteil
30–60 Minuten (je nach Maschine & Fräser)Fahre die Fräsprogramme: Innenkonturen, Ausklinkungen für die Achse, Außenkontur. Trenne erst grob, dann Feinpass und Entgraten.
- Arbeite in mehreren Durchgängen (z. B. 2–3 mm Zustellung) statt sehr tief zu fräsen, um Ausrisse zu vermeiden.
- Verwende einen 3–4 mm Spiralfräser für sauberen Schnitt in 6 mm Sperrholz.
Lasergravur: Titel & Take
10–25 MinutenPositioniere das gefräste Werkstück in der Lasergravur oder gravieren auf Rohmaterial bevor du komplett aussägst. Gravuren für Titel (Beziehungsname) und Take (Jahr) ausführen, ggf. kleine Filmicons (Kamera, Stern).
- Beim Gravieren auf fertigen Teilen: Maske (Masking-Tape) aufkleben, um Brandränder zu reduzieren.
- Testgravur auf Reststück durchführen (Laserleistung / Geschwindigkeit an Holz anpassen).
3D-Druck der Nameplate
60–120 Minuten (je nach Größe & Schichthöhe)Slicer-Einstellungen: 0,2 mm Schichthöhe, 2 Perimeter, 15–20 % Infill, Druckfläche flach. Drucke die Plate mit erhabenen Buchstaben oder einzelnen Buchstaben (je nach Design).
- Platziere die Plate flach auf der Druckplatte, erwäge Brim für bessere Haftung.
- Bei sehr feinen Buchstaben evtl. 0,12–0,16 mm Schichthöhe verwenden — erhöht Druckzeit.
Schleifen & Farbe
20–40 Minuten (inkl. Trockenzeiten, mit schneller Acrylfarbe)Entgrate Kanten, schleife Flächen (K180 → K320 → K400) glatt. Male die weißen Streifen auf dem Klappteil mit feinem Pinsel oder Schablone. Lasse Farbe trocknen.
- Masking-Tape für saubere Kanten nutzen; dünne Farbaufträge verhindern Läufer.
- Nach schleifen kurz mit feuchtem Tuch abwischen vor Versiegelung.
Montage: Achse & Befestigung der Nameplate
20–40 MinutenBohre ggf. finales Achsloch, setze Messingstift / Schraube ein und fixiere Klappteil. Befestige die 3D-Nameplate mit dünnem Holzleim oder doppelseitigem Montageband in der vorgesehenen Aussparung.
- Die Achse sollte leichtgängig sitzen — nicht zu stramm, damit Klappteil gut schwingt.
- Für abnehmbare Plate kleine Magneten verwenden (eingeklebt) statt Kleber.
Finish & Qualitätskontrolle
15–30 Minuten (zzgl. Trocknungszeit)Auftragen der finalen Sprühlackschicht (1–2 leichte Schichten) im gut belüfteten Bereich. Endkontrolle auf Gratstellen, Gravurfehler, stabile Befestigungen. Verpacken in Geschenkbox mit Füllmaterial.
- Lack immer dünn und aus 20–30 cm Abstand sprühen, zwischendurch 5–10 Minuten antrocknen lassen.
- Beschriftung fotografieren und Kunde zur Freigabe vor Gravur zeigen (bei individualisierten Aufträgen).
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
149,00 € (Empfehlung für individualisiertes, handgefertigtes Geschenk)
≈28,00 €
≈34,00 € (Verkaufspreis €149 − Material €28 − angenommene Arbeitskosten €87,5 bei €25/h für 3,5 h = ≈€34 Gewinn)
23%3–5 Stunden
Nein
Mittel
Mittel
