„Gemeinsame Ziele“ Zielglas mit 3D-Meilensteinchips

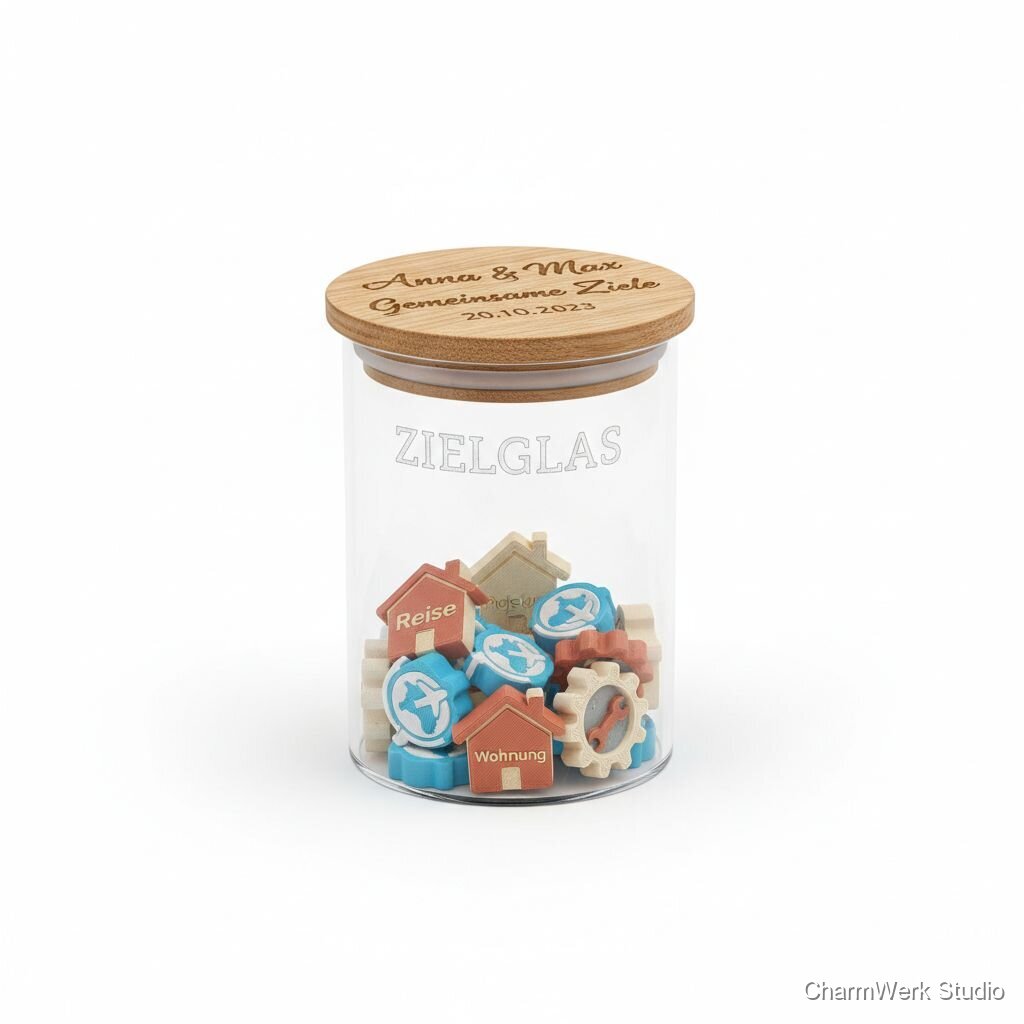

Ein graviertes „Zielglas“ (Acrylcontainer) wird mit kleinen 3D-gedruckten Chips geliefert, die Ziele repräsentieren (Reise, Wohnung, Projekt). Der Holzdeckel trägt eure Namen und das Jubiläumsdatum. Ein motivierendes Jahrestagsgeschenk mit Zukunftsgefühl.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Acrylzylinder (klar), Ø 95 mm x H 120 mm, 3 mm
1 Stück
10,00 €
Holzdeckel (Birke Multiplex), Ø 95–100 mm, 18 mm
1 Stück (aus 150 x 150 mm Plattenabschnitt)
4,00 €
PLA-Filament (1 kg Rolle) – anteilig
ca. 25–50 g (für 18–24 Chips)
1,50 €
Silikondichtung / Neoprenring (für Deckeldichtheit)
1 Stück (oder Streifen zuschneiden)
1,00 €
Holzöl (kleine Menge, food-safe)
Anteil einer 100 ml Flasche
2,00 €
Schleifpapier (Körnung 120, 240, 400)
einige Blätter
1,00 €
Kleber (Holzleim / Sekundenkleber für kleine Fixierungen)
kleine Tube
2,00 €
Masking Tape / Transferfolie (Schutzfolie beim Gravieren)
einige Streifen
0,50 €
Verpackung (Kraftbox + Füllmaterial)
1 Set
3,00 €
Benötigte Werkzeuge
- CO2- oder Faserlaser (für Holzgravur und Acrylgravur/Etch) optional
- FDM-3D-Drucker (z. B. Prusa, Ender, Anycubic) optional
- CAD-Software (Fusion 360 / Inkscape / Illustrator für Vektordateien) optional
- Slicer-Software (PrusaSlicer / Cura) optional
- Schleif- und Polierwerkzeuge (Handschleifer oder Schleifklotz) optional
- Feile / Präzisionsmesser / Pinzette optional
- Zwingen / Klemme (für Fixierung beim Kleben) optional
- Lineal / digitaler Messschieber optional
- Heißluftfön (optional, zum Nachbearbeiten von PLA-Brims) optional
- Kombinierte Werkstatt-Sicherheitsausrüstung (Schutzbrille, Handschuhe) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzeption & Design (Entwurf der Gravur + Chip-Icons)
30–45 MinutenSkizze erstellen: Namen, Datum, Schriftart-Auswahl, Platzaufteilung auf dem Deckel. Icons für typische Ziele (Reisen, Wohnung, Projekt, Sparen, Baby usw.) als 2D-Silhouetten entwerfen.
- Schriftarten prüfen: bei Lasergravur funktionieren klare, nicht zu feine Schriften am besten.
- Icons als einfache, geschlossene Formen entwerfen (kein feines Filigran für kleine Chips).
Vektordatei & 3D-Modelle vorbereiten
45–60 MinutenErstelle eine Vektor-Datei (SVG/AI) für die Lasergravur des Deckels und die Ausricht-Markierungen. Modelle für Chips in Fusion360/FreeCAD/Blender erstellen (empfohlen: Ø 25 mm, Stärke 3–4 mm, leicht abgerundete Kanten).
- Für die Chips eine kleine Nut oder Nummer auf der Kante einplanen, falls ihr Reihenfolge/Nummerierung möchtet.
- Exportiere die 3D-Modelle als STL; für die Gravur als vektorbasierte Datei (.svg/.dxf).
Acryl und Holz zuschneiden / bereitstellen
20–40 MinutenFalls das Acryl und der Holzrohling noch zugeschnitten werden müssen: Holzdeckelkreis auf der Laser/Maschine zuschneiden oder mit Stichsäge und Fräse anfertigen. Schutzfolie auf dem Acryl bis zur Gravur belassen.
- Acryl möglichst aus einer Stückfarbe kaufen (klar) und die Schutzfolie erst nach allen Bearbeitungen entfernen.
- Beim Zuschneiden des Holzdeckels Klemmen benutzen, um Ausrisse zu vermeiden.
3D-Druck der Meilenstein-Chips
2–3 Stunden (Druckzeit, oft Laufzeit ohne Hands-on)Slicer-Einstellungen: Schichthöhe 0,16–0,2 mm, 2 Perimeter, 15–25 % Infill. Drucke 18–24 Chips in einem Batch (Platz im Druckbett vorausgesetzt).
- Platz mehrere Chips dicht aneinander, um Wartezeit zu minimieren.
- Brim verwenden, um Warping bei flachen Chips zu verhindern.
- Druck über Nacht/parallel laufen lassen, während Holz/Acryl bearbeitet werden.
Nachbearbeitung der PLA-Chips
30–45 MinutenEntfernen von Brims/Supports, Kanten mit 240–400er Schleifpapier glätten, ggf. kleine Details mit Feile nacharbeiten. Optional: ein dünner Acryl- oder Holzlackanstrich bzw. Farbakzent für Icon-Details.
- Feuchten Lappen nutzen, um Staub zu entfernen; bei Lackierung mehrere dünne Schichten statt einer dicken.
- Wenn farbig lackiert wird: Kreppband nutzen, um präzise Bereiche abzudecken.
Lasergravur Holzdeckel
10–20 Minuten (Setup + Gravur)Deckel in den Laser legen, Vektordatei für Namen/Datum/kleines Motiv verwenden. Konzentration auf Leistung/Geschwindigkeit, damit die Gravur sauber, aber nicht verbrannt wirkt.
- Testgravur auf Restholz durchführen, um Leistung und Fokus zu prüfen.
- Deckel während Gravur fixieren, damit keine Verschiebung entsteht.
Finish des Holzdeckels (Schleifen & Ölen)
30–60 Minuten (inkl. zwischenzeitlicher Trocknung)Deckel an Kanten fein schleifen (240–400), dann 1–2 dünne Schichten Holzöl auftragen. Trocknungszeit beachten — meist 30–60 Minuten bis zur leichten Handhabung, volle Durchtrocknung kann länger dauern.
- Öl sparsam auftragen und überschüssiges Öl abwischen, um Kleben o.ä. zu vermeiden.
- Trocknungszeit für Transport in Verpackung: mindestens 2–4 Stunden empfehlen.
Acryl vorbereiten & Gravur/Etching (optional)
15–30 MinutenAcrylmaskierung an den zu gravierenden Bereichen entfernen oder punktuell freilegen. Beschriftung/leichtes Etching (z. B. "Gemeinsame Ziele") je nach Maschinenfähigkeit vornehmen.
- Wenn der Laser Acryl schneidet/ätzt: Schutzfolie so lange wie möglich dranlassen, um Kratzer zu vermeiden.
- Bei empfindlichen Details lieber eine Vinyl-Übertragung anfertigen und per Hand anbringen.
Deckel montieren (Dichtung & Fixierung)
10–20 MinutenSilikondichtung in Nut legen oder auf Kante des Deckels kleben. Deckel probeweise auf Acryl setzen, ggf. kleine Passungen mit feinem Schleifen anpassen.
- Silikon dichtet leicht und schützt vor Klappern; nicht zu viel Kleber verwenden.
- Bei leichtem Spiel: dünne Filz-/Filzbandstreifen innen am Deckelrand nutzen.
Endmontage, Qualitätscheck & Verpackung
20–30 MinutenAlles sauber abwischen, Gravur prüfen, Chips ordentlich ins Glas legen (evtl. mit einem kleinen Stoffbeutel für die Pins), Geschenkkarte beilegen und in stabile Box verpacken.
- Fingerabdrücke mit Mikrofasertuch entfernen; Acryl mit speziellem Reiniger behandeln (kein Haushaltsglasreiniger!).
- Kleines Anleitungskärtchen mit Ideen für Meilensteine beilegen.
Markt & Machbarkeit
149,00 €
25,00 €
53,00 €
36%6–8 Stunden (inkl. Druck- und Trocknungszeiten; aktive Arbeitszeit 3–4 Std.)
Nein
Mittel
Mittel
