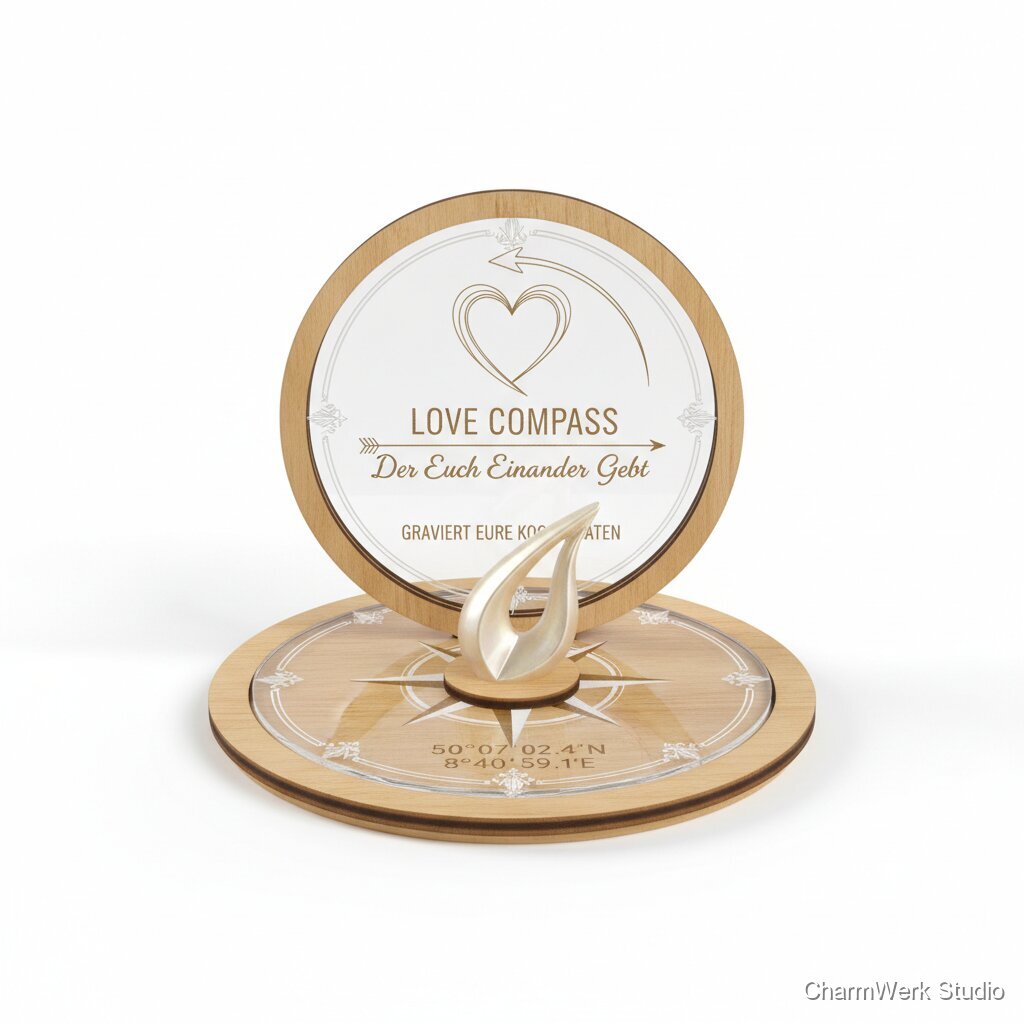

„Love Compass“ Tischkompass mit Koordinaten
Ein dekorativer „Kompass“ als Holz-Acryl-Layer zeigt die Richtung, die ihr einander gebt – mit gravierten Koordinaten eures Kennenlern-Orts. Die Nadel ist ein 3D-gedrucktes Element und kann sich leicht drehen. Symbolisch, hochwertig und ideal als Jahrestagsstück.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Holzplatte (Furnier/Multiplex) 6 mm, Stück ~120 x 120 mm
1 Stück (aus größerer Platte zugeschnitten)
€3.50
Birke-Sperrholz 3 mm (Spacer / Ring)
1 Stück ~120 x 120 mm (aus Reststück)
€1.50
Acryl klar 2–3 mm, 100 mm Durchmesser (Deckel)
1 Scheibe
€2.50
PLA Filament (für Nadel & kleine Hilfsteile) ~10–20 g
ca. 1 Druck (kleiner Verbrauch)
€0.50
Brass-/Messingbuchse oder kleines Messingrohr Ø2 mm (Pivot-Buchse)
1 Stück
€0.80
Feiner Stahldraht / Nadeldraht Ø1.5–2.0 mm (Schaft der Nadel)
1 Stück (5–10 mm Länge verwenden)
€0.20
Klebstoff: Holzleim (kleine Menge) & Sekundenkleber (Superglue) für Pivotfixierung
Verbrauchsanteil
€0.30
Oberflächenfinish: Danish Oil / Holzöl (kleine Menge)
Verbrauchsanteil
€0.80
Gummifüße / Filzpads (3–4 Stk.)
1 Satz
€0.30
Benötigte Werkzeuge
- Lasercutter (für Schnitt und Gravur)
- 3D-Drucker (FDM) für Nadel/kleine Teile
- Bohrer / Ständerbohrmaschine (Ø passend zur Buchse, z. B. 2.1–2.2 mm)
- Sandpapier (Körnungen 180, 240, 400) und Feilen
- Pinzette / Flachzange, Seitenschneider
- Pinsel zum Auftragen von Öl / Lappen optional
- Klebstoff-Epoxid oder Sek.-Kleber
- Cuttermesser, Lineal, Messschieber
- Klebeband / ablösbares Masking Tape optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Design (Vektorgrafik + 3D-Modell)
45–75 MinutenErstelle die Kompass-Grafik (Kompassrose, Markierung für Norden, Schriftfeld für Koordinaten) in einem Vektorprogramm (Inkscape/Illustrator). Erstelle ein kurzes 3D-Modell der Nadel in Fusion 360 / Tinkercad: Nadelblatt mit kurzem zylindrischen Schaft (Ø 1.8–2.0 mm, Länge ~5–7 mm). Lege Toleranzen für den Pivot fest. Erzeuge Laserpfade für Basis, Spacer-Ring und Acryl-Deckel.
- Koordinaten als Text in Pfade umwandeln, damit sie sauber graviert werden.
- Wähle deutliche Schrift (z. B. Futura/Roboto) in 5–7 pt für gute Lasergravur auf 6 mm Holz.
- Plane Ausrichtungsmarken (kleine Löcher oder Kerben) für sauberes Schichten.
Lasern: Formen schneiden & Gravur
30–60 Minuten (inkl. Setup und Testgravur)Positioniere Holzplatte und 3 mm Sperrholz im Laser. Gravur der Kompassrose und der individuellen Koordinaten in die Oberseite der 6 mm Holzplatte. Schneide gleichzeitig Spacer-Ring (3 mm) und optional die Acrylscheibe (oder zuschneiden/feilen, falls gekauft).
- Mach eine kurze Testgravur an Restholz, um Leistung/Verarbeitung zu prüfen.
- Gravurtiefe auf der 6 mm Platte 10–20 % der Dicke reicht für guten Kontrast.
- Beim Lasern von Acryl unbedingt Absaugebetrieb nutzen; Kanten lassen sich danach entgraten/polieren.
3D-Druck der Nadel & kleine Hilfsteile
20–60 Minuten (Druckzeit; kann meist im Hintergrund laufen)Drucke die Nadel aus PLA (oder PETG für höhere Festigkeit). Nutze 0.2 mm Schichthöhe, 2 Perimeter, 20–30 % Infill. Druckzeit für kleine Nadel typ. 20–60 Minuten abhängig aufbau und Anzahl der Kopien.
- Druck mehrere Versionen (z. B. zwei Nadel-Designs) um die beste Balance zu finden.
- Glätte sichtbare Schichten an der Nadelspitze vorsichtig mit feinem Sandpapier.
- Wenn die Nadel zu locker sitzt: Schrumpfe das Schaftloch leicht in der 3D-Datei oder überklebe Schaft mit Faden-/Lackschicht.
Vorbereitung & Finish der Holzteile
30–45 Minuten (+ kurze Trocknungszeit 15–30 min je nach Produkt)Kanten aller Holzteile fein schleifen (180 → 240 → 400). Staub entfernen. Trage dünn Danish Oil oder Holzwachs auf; Überschüsse abwischen. Acrylkanten polieren falls nötig.
- Öl sparsam verwenden; mehrere dünne Schichten sehen besser aus als eine dicke.
- Beim Polieren der Acrylkanten erst mit 240, dann 400 schleifen und mit Plastikpolitur auspolieren.
- Vermeide ölbedingte Verfärbung der Lasergravur durch kontrolliertes Abdecken.
Vorbereitung der Pivot-Buchse & Bohrung
15–25 MinutenMarkiere die Zentrumslage auf der Holz-Basis. Bohre ein kleines Führungsloch (z. B. 1.8 mm) und erweitere auf den Außendurchmesser der Messingbuchse (z. B. 2.1–2.2 mm). Setze die Buchse probeweise ein (press-fit) und fixiere sie mit einem tropfen Sekundenkleber von unten, so dass die Innenseite sauber bleibt.
- Bohrung in mehreren Durchgängen bohren, um Ausrisse zu vermeiden.
- Wenn keine Buchse verfügbar: ein kurzes Stück Messingrohr oder ein kleiner Nähkopf kann als Pivot dienen.
Montage: Schichten verkleben & Probeeinbau
30–45 MinutenLege Spacer-Ring (3 mm) auf die Basis ausgerichtet, setze Acryl-Deckel lose auf (oder klebe bei Bedarf nur punktuell). Prüfe die Nadel mit Pivot: Schaft in Buchse einsetzen, Nadel muss leicht drehen, aber nicht wackeln. Falls zu eng: leichtes Schleifen am Schaft; falls zu locker: Tropfen Sekundenkleber am Schaftinneren (vorsichtig) oder dünne Folie als Shim.
- Klebe Holzschichten mit Holzleim, setze Gewichte oder Klammern während dem Aushärten.
- Für einfache Wartung Kleben nur punktuell nahe der Randstelle, damit das Innenleben zugänglich bleibt.
Finalisierung & Qualitätsprüfung
15–30 MinutenPrüfe freie Drehbarkeit, gleiche Ebene der Nadel (kein Reiben am Acryl), entferne überschüssigen Kleber, setze Filzpads an die Unterseite. Fotografiere das fertige Produkt für Listen/Portfolio.
- Drehe die Nadel ein paar Mal, kontrolliere Reibung und korrigiere ggf. mit feiner Unterlegscheibe.
- Beschriftung beim Gravieren nochmals prüfen (Rechtschreibung, Koordinaten-Format).
Markt & Machbarkeit
€159
€10.50
€36.00
23%4–6 Stunden (inkl. Druck-/Trocknungsphasen)
Nein
Mittel
Mittel
