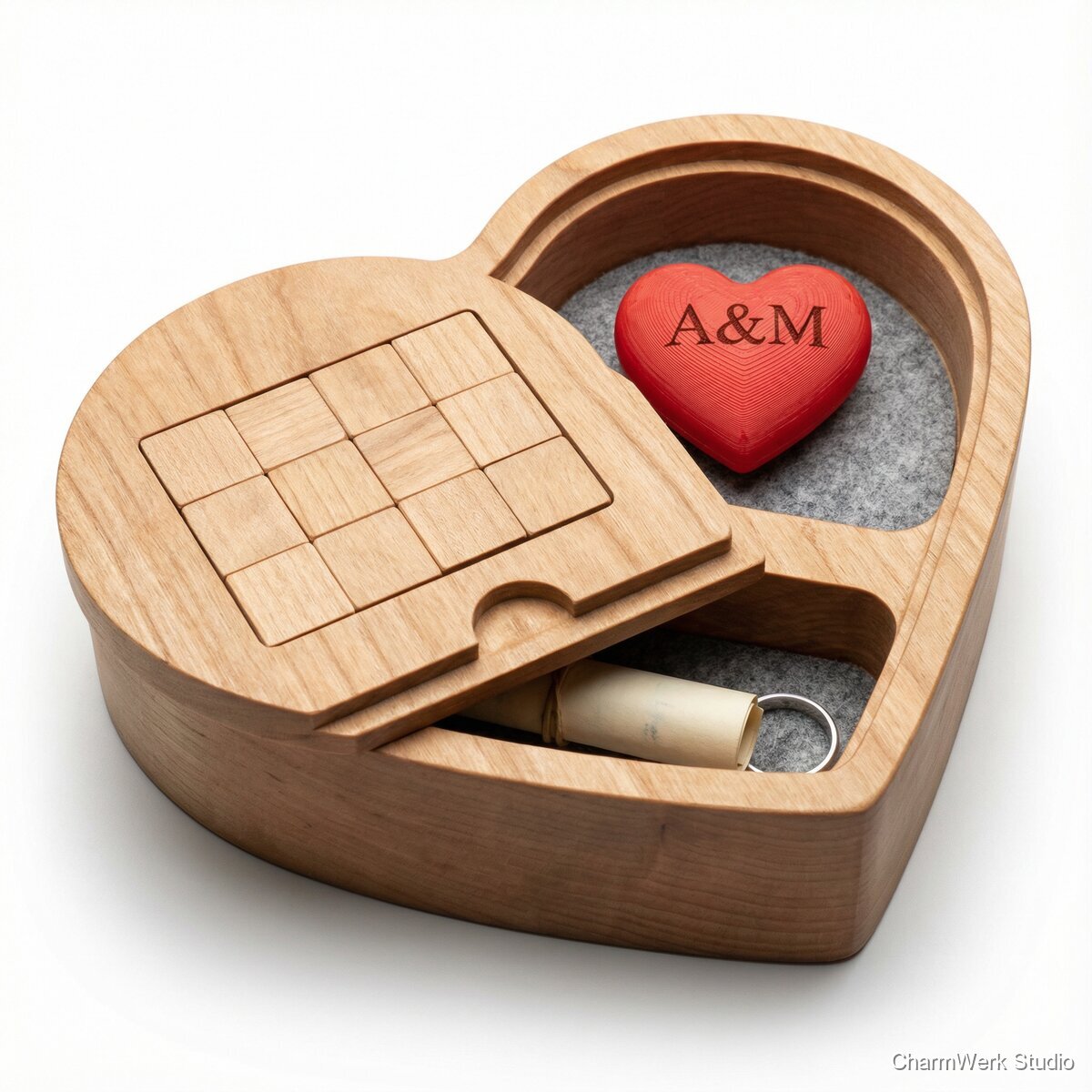

Puzzle-Herzbox mit Geheimfach für Botschaft

Lege zuerst den Mechanismus fest: Der Deckel wird durch ein Schiebepuzzle „entriegelt“. Praxisnah und robust: Ein 3–5-teiliger Schieber (Puzzleplättchen) bewegt einen internen Riegel (Holzzunge), der den Deckel blockiert. Erst wenn ein bestimmtes Plättchen in „Lösungsposition“ ist, kann der Riegel in eine Tasche gleiten und der Deckel lässt sich seitlich/hoch abheben. Konstruktionsvorschlag (bewährt): - Obere Ebene: Puzzlefläche (ca. 110x90 mm) mit 3–5 Schiebern (6–8 mm dick) in einer gefrästen Tasche. - Darunter: Riegelkanal (ca. 8 mm breit, 3–4 mm tief) + Riegel (Holz/gedruckt), der durch ein Puzzleplättchen mit Mitnehmer-Nase bewegt wird. - Deckel wird entweder: A) als gesamte Herzoberseite abgehoben, oder B) nur ein „Fenster“-Deckel öffnet das Hauptfach; Geheimfach darunter separat. Plane das Geheimfach unter dem Inlay: Eine dünne Bodenplatte/Schieberplatte (3 mm) mit Finger-Nut oder Magnet-Pull-Tab. Der Zugriff ist nur möglich, wenn das Hauptfach offen ist.

Modelliere den Korpus als 2,5D-Frästeil: Herz-Außenkontur + Innenaushöhlung. Empfohlen ist ein zweiteiliger Korpus (Oberteil + Unterteil) für saubere Innengeometrie: - Unterteil: Boden + Innenraum + Geheimfachwanne (z.B. 10 mm tief) + Taschen für Magnete. - Oberteil: Deckel/oberer Rahmen + Puzzle-Tasche + Riegelkanal + Anschläge. Puzzle-Tasche: z.B. 8,2 mm tief für 8,0 mm Schieber (bei Multiplex 6,2 mm für 6,0 mm). Führungsstege an den Seiten stehen lassen. Deckelführung: Entweder Nut/Feder umlaufend (z.B. 3 mm Feder am Deckel, 3,2 mm Nut im Korpus) oder 2–4 Passstifte (Messing/Rundholz) als Zentrierung. Riegel: 8 x 35 x 4 mm (Holz oder PETG), läuft in 8,4 mm Kanal, Anschlag am Ende.

Holz zuschneiden, plan auf Opferplatte spannen (Schrauben außerhalb der Fräsbereiche oder doppelseitiges Klebeband + Spannpratzen). Nullpunkt setzen. Fräser prüfen (scharf, wenig Rundlauf). Staubabsaugung aktiv. Empfohlene Strategie für 18 mm Multiplex/Hartholz: - Taschen/Innenaushöhlung: 6 mm Fräser (adaptive/pocket), dann 3 mm zum Schlichten. - Puzzle-Tasche und Riegelkanal: 2–3 mm Fräser. - Außenkontur zuletzt, mit Tabs.

Fräse das Unterteil: Innenaushöhlung fürs Hauptfach (z.B. 35 mm tief, abhängig von Aufbau), anschließend Geheimfachwanne (zusätzliche Tasche 8–10 mm tief) in einem Bereich unter dem späteren Filz. Bodenplatte: Entweder integrierter Boden (aus dem 18 mm Material stehen lassen) oder separat (4–6 mm Sperrholz) später aufleimen. Optional: Magnettaschen (6x2 mm) fräsen, wenn du Geheimfachdeckel magnetisch halten willst.

Fräse im Oberteil die Puzzle-Tasche (Tiefe passend zu Schiebern), die Schieberführungen, den Riegelkanal und die Auflageflächen. Mechanik: Ein Puzzleplättchen bekommt eine Mitnehmernase (z.B. kleiner Zapfen), die in einen Schlitz des Riegels greift. In „gelöster“ Stellung liegt der Riegel in einer Ausnehmung und gibt den Deckel frei. Deckel: Entweder ist das Oberteil selbst der Deckel (abnehmbar) oder es gibt einen separaten Herz-Deckel, der in einer umlaufenden Nut sitzt.

Schieber aus 6–8 mm Holz fräsen (CNC) oder aus PETG drucken (robuster als PLA bei Reibung). Holzschieber wirken hochwertiger, PETG ist maßhaltiger. Kanten leicht brechen und Kontaktflächen fein schleifen (K320) oder mit Wachs (Kerzenwachs) minimal schmieren. Riegel: PETG empfohlen (geringe Reibung, stabil), mit 0,2 mm Schichthöhe, 4–5 Perimeter, 40–60% Infill.

Drucke ein Mini-Herz (z.B. 35–45 mm breit, 12–18 mm hoch). Für einen „Gift“-Look: 0,12–0,16 mm Layer, 3 Top/Bottom, 4 Perimeter. PETG gibt etwas mehr Glanz und Temperaturstabilität. Gravur: Initialen per Laser auf die flache Seite oder als „Top-Gravur“ (bei FDM leicht). Alternativ: Initialen als erhabenes Relief direkt im Modell. Bei Laser auf Kunststoff: nur wenn dein Setup/Absaugung dafür geeignet ist; bei unsicherer Materiallage lieber Relief im Druck oder Laser auf ein kleines Holzplättchen, das ins Herz eingelassen wird.

Setze Puzzle-Schieber ein, teste alle Bewegungen. Teste den Riegelweg: Er muss ohne Hakeln in die Endposition gleiten und den Deckel sicher blockieren. Passe bei Bedarf nach: - Klemmt es: Tasche minimal nachschlichten (0,1–0,2 mm) oder Schieber nachschleifen. - Zu locker: Filzstreifen als geräuschdämpfende Gleitauflage in Führung oder dünne Furnier-Shims. Geheimfachdeckel testen (Schieberplatte oder Klappe). Finger-Nut anbringen (2–3 mm Halbmond) oder Magnet-Pull-Tab (Stofflasche).

Verleime Unterteil und Oberteil (oder Rahmen/Boden je nach Konstruktion). Nutze Zwingen/Spannband und Zulagen gegen Druckstellen. Bodenplatte aufleimen oder verschrauben (verschraubt ist servicefreundlich, aufgeleimt cleaner). Magnete einlassen: Polarität markieren, Magnete mit 2K-Epoxy oder dickflüssigem CA einkleben (Holzleim hält Magnete oft nicht zuverlässig).

Außenflächen schleifen (K120→180→240/320). Kanten brechen. Staub gründlich entfernen. Finish: - Hartwachsöl: 1–2 dünne Aufträge, dazwischen 4–8 h trocknen, Zwischenschliff K320. - Lack: 2–3 dünne Schichten, Zwischenschliff, längere Trocknung. Filz-Inlay: Form ausplotten/lasern oder per Schablone schneiden. Mit Kontaktkleber oder 3M-Band blasenfrei einkleben. Inlay so gestalten, dass ein Teil als Griff für das Geheimfach dient oder eine Aussparung für das Mini-Herz bietet. Final: Puzzle einsetzen, Riegel einfädeln, Deckel-Alignment prüfen.
