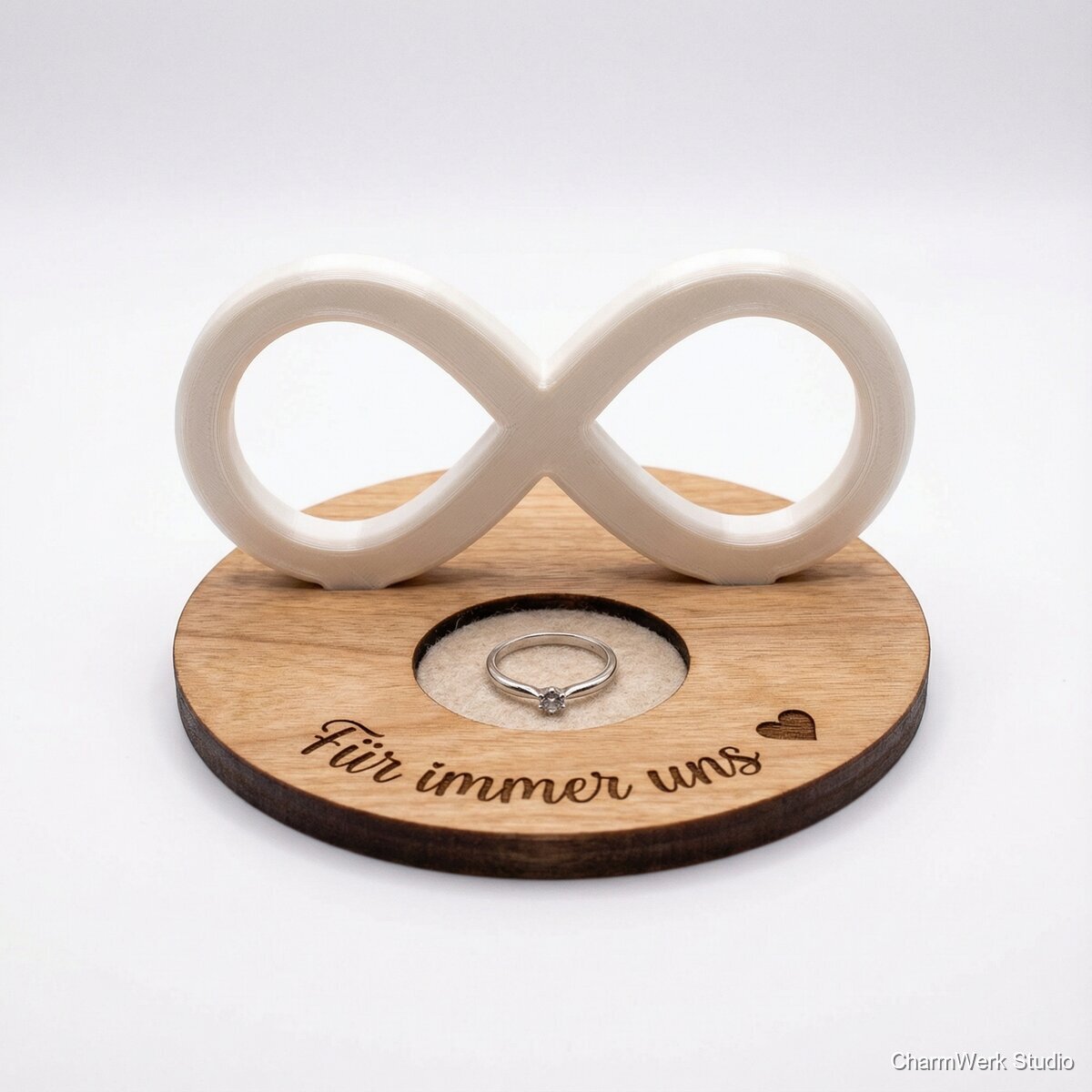

Ringhalter „Unendlich“ mit Gravurplatte und Magnet
Ein 3D-gedruckter Unendlichkeits-Ringhalter auf einer lasergravierten Holzplatte mit Widmung. Per CNC wird eine kleine Magnetmulde integriert, damit Ring/Ohrringe sicher liegen – praktisch im Alltag und trotzdem sehr symbolisch.

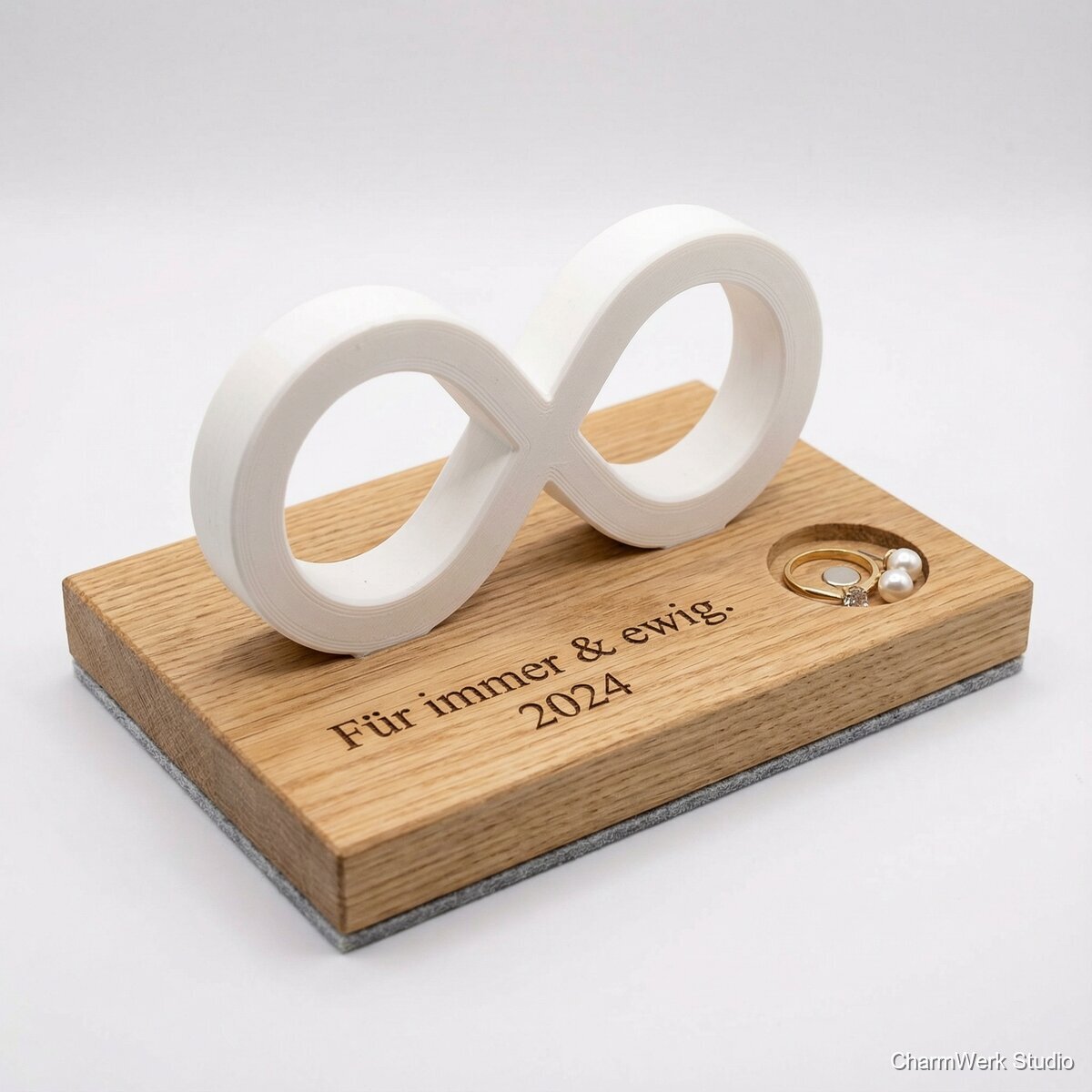

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex/Holzplatte 120×60×10 mm
1 Stück
€1.80
PLA- oder PETG-Filament (Farbauswahl), Verbrauch ca. 15–30 g
≈20 g
€0.50
Neodym-Magnet Ø8×2 mm (N52), einzeln
1 Stück
€0.50
Selbstklebender Filz (40×20 mm) / Polster
1 Stück
€0.25
Zweikomponenten-Epoxidkleber oder Sekundenkleber (kleine Menge)
portioniert
€1.00
Feines Schleifpapier (P120, P240)
einige Blatt (Anteil)
€0.30
Holzöl / Klarlack (kleine Menge für ein Objekt)
Anteil einer 100–250 ml Dose
€2.00
Masking Tape / Fräsmaskierung (für CNC)
Anteil
€0.10
Benötigte Werkzeuge
- 3D-Drucker (z. B. Creality Ender 3 / Prusa MK3) optional
- Lasercutter / Lasergravur-Maschine (CO2 oder Diode) optional
- CNC-Fräse / Desktop-Router (z. B. CNC 3018 / Shaper Origin / Frästisch) optional
- Feinzange / Spachtel / Pinzette optional
- Digitaler Messschieber (für Magnettoleranz) optional
- Säge / Handsäge (zum Zuschneiden des Holzrohlings, falls nicht vorgefertigt) optional
- Schleifklotz, Schraubzwingen optional
- PC mit CAD-Programm (z. B. Fusion 360) und Slicer (PrusaSlicer/Cura) optional
- Bohrer/Handfräser (für Nacharbeiten, falls nötig) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Anfänger
Design & Vorbereitung
20–35 MinutenErstelle 3D-Modell des Unendlich-Symbols (z. B. Fusion 360 oder Tinkercad). Entwerfe die Holzplatte mit Gravur-Feld in Vektorsoftware (Illustrator/Inkscape). Plane die Magnetmulde an der richtigen Stelle (zentrisch unter dem Ring-Auflagepunkt). Exportiere STL (Druck) und SVG/DXF (Laser/CNC).
- Plane die Magnetmulde so, dass Magnetdicke + 0.1–0.2 mm Toleranz berücksichtigt werden (z. B. Magnet 2 mm → Tasche 2.2–2.4 mm tief).
- Setze das Unendlich-Teil so, dass die Auflagefläche plan auf dem Holz sitzt (ggf. kleine Zapfen oder Einfräsungen im Druckteil für exakten Sitz).
Holzzuschnitt & Einspannung
10–15 MinutenSchneide ggf. die Holzplatte auf Endmaß (120×60×10 mm). Markiere Mittelpunkte für Gravur und Magnetmulde. Spanne das Werkstück in die CNC oder fixiere für Handfräse.
- Klebeband aufkleben reduziert Ausrisse beim Fräsen/Gravieren.
- Mit digitalem Messschieber Lage des Magnetlochs kontrollieren.
CNC: Fräsen der Magnetmulde
10–25 Minuten (inkl. Einrichten)Fräse die Magnetmulde in die Oberseite der Holzplatte. Verwende ein 3–6 mm Stirnfräser für groben Abtrag, dann einen kleineren Fräser für Feinpassung. Prüfe Paßgenauigkeit des Magneten und korrigiere bei Bedarf.
- Benutze 0.2–0.5 mm Abtragsrampen und mache eine finale saubernde Schrupp-/Schlichtpassage für exakte Tiefe.
- Teste mit einem Probemagneten; lieber etwas zu tief fräsen und mit Kleber ausgleichen als zu flach.
Lasergravur der Widmung
5–15 MinutenLege die SVG-Datei in die Laser-Software, positioniere auf der Platte und führe eine Testgravur/Power-Check an Reststück durch. Gravur durchführen und ggf. danach leicht ausblasen / mit Pinsel säubern.
- Für feine Schrift ein Vektor- oder feines Raster verwenden; Schriftgrößen unter 6 pt auf dünnem Holz können schlecht lesbar werden.
- Nach der Gravur Holzstaub entfernen, dann erst ölen/lackieren.
3D-Druck des Unendlich-Symbols
45–90 Minuten (je nach Drucker/Querprofil)Slicen: Schichthöhe 0.16–0.2 mm, Infill 15–25 %, 2 Perimeter. Druck Orientierung so wählen, dass Oberseite glatt und Tragflächen stabil sind (meist flach liegend). Starten und überwachen.
- Bei filigranen Stellen 2 Perimeter + 15–25% Infill, um genug Stabilität für Ringe zu haben.
- PETG ist widerstandsfähiger gegen Verformung; PLA einfacher zu drucken. Bei sichtbarer Schichtkante leicht schleifen und evtl. grundieren.
Oberflächenbearbeitung
10–20 MinutenHolz schrittweise mit P120–P240 schleifen, Kanten brechen (0.5 mm Radius) und dünn ölen. Druckteil bei Bedarf entgraten, leicht schleifen und ggf. lackieren.
- Ein hauchdünner Ölauftrag bringt Gravur-Kontrast stärker zur Geltung.
- Filzkleber sauber aufkleben, damit die Platte keinen Kratzer hinterlässt.
Montage
10–20 Minuten (inkl. Trocknungszeit Kurzkleber)Setze den Magneten in die Mulde (leichtes Pressen). Fixiere mit Tropfen Epoxid oder Sekundenkleber. Lege Filz auf die Unterseite (oder an gewünschte Stellen). Positioniere das 3D-Teil und verleime es punktuell, falls gewünscht (oder verschraube/stecke es). Endkontrolle: Ring probeliegen lassen.
- Magnet immer mit Schutzkleber verkleben; Epoxy hält dauerhafter als Sekundenkleber bei Holzrissen.
- Achte auf Magnet-Polung: zur Metallwirkung irrelevant, aber zur Ausrichtung bei mehreren Magneten beachten.
Markt & Machbarkeit
€25–35 (empfohlen: €28 für personalisierte Versionen)
€6.45 (Stückliste oben)
€15.55 (bei VK €28; Material €6.45; kalkulierte Arbeitskosten/Overhead ca. €6.00 → Gewinn ≈ €15.55)
55%1,5–2,5 Stunden (inkl. Druck- und Trocknungszeiten)
Ja
Mittel
Mittel
