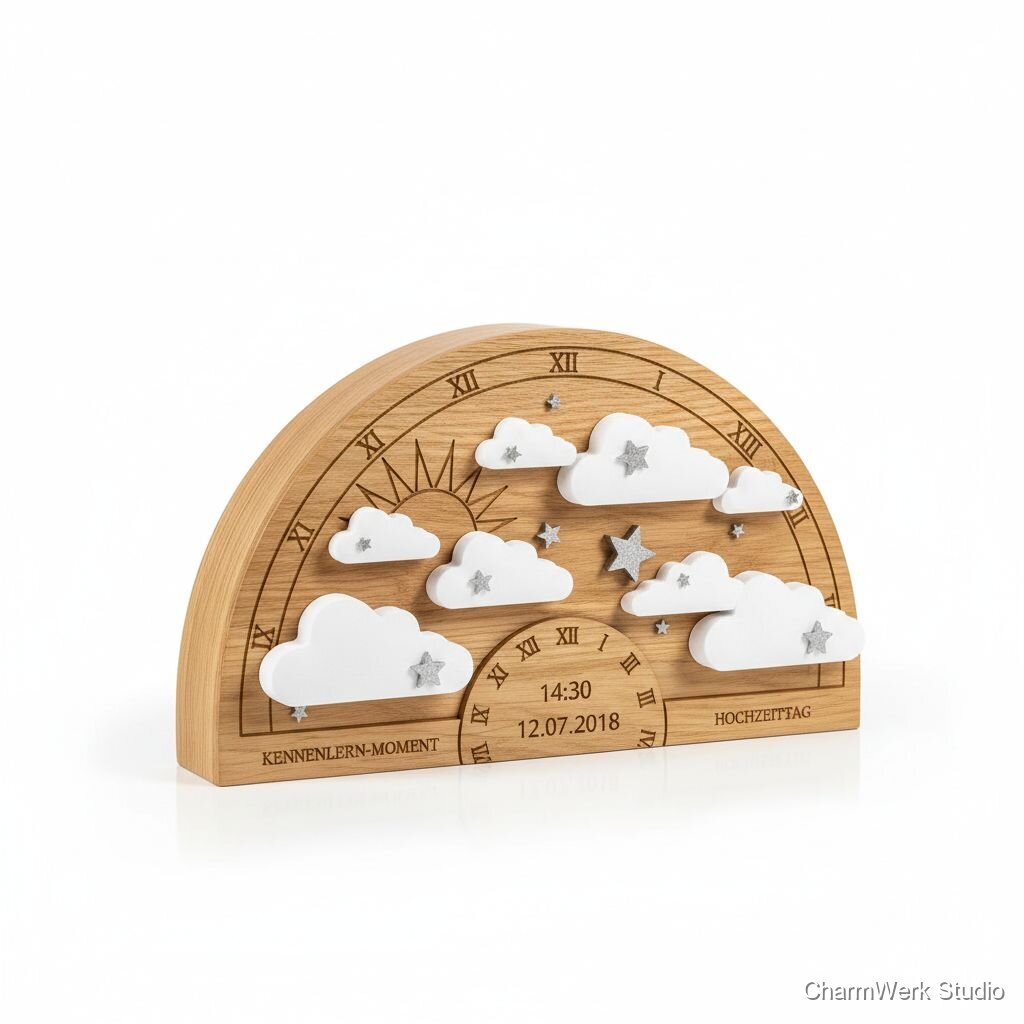

„Sonnenaufgang bis Sonnenuntergang“ Tagesbogen-Relief
Ein CNC-gefrästes Holzrelief zeigt einen Bogen von Sonnenaufgang zu Sonnenuntergang, mit gravierten Uhrzeiten eures Kennenlern-Moments oder Hochzeitstags. Kleine 3D-gedruckte Wolken/ Sterne setzen Akzente und geben Tiefe. Poetisch und dennoch modern.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex Platte 18 mm (ca. 50 x 30 cm Zuschnitt)
1 Zuschnitt
≈ 12,00 €
Echtholz-Furnier / 3 mm Massivholz-Deck (Eiche oder Walnuss) 45x15 cm
1 Stück
≈ 8,00 €
PLA-Filament (weiß oder farbig) für 3D-Elemente, Verbrauch ≈ 50 g
≈ 50 g
≈ 1,50 € (anteilig)
Holzleim (PVA) / Sekundenkleber für 3D-Elemente
kleine Tube / 50 g
≈ 3,00 €
Schleifmittel (K80, K120, K240), Schleifschwämme
ein Satz Verbrauchspapier
≈ 3,00 €
Oberflächenöl (Osmo TopOil) oder seidenmatter PU-Lack (kleine Menge)
250 ml (anteilig)
≈ 10,00 € (anteilig)
Montagezubehör: Aufhänger, Schrauben, doppelseitiges Montageband
Satz
≈ 2,00 €
Verbrauchsmaterialien CNC: doppelseitige Klebefolie / Klemmzubehör
einige Streifen
≈ 2,00 €
Farbe für Details / Marker für Nachbearbeitung (optional)
kleine Tuben / Stifte
≈ 4,00 €
Benötigte Werkzeuge
- CNC-Fräse (z. B. 6040 / 3018 / Hobby-CNC oder kommerzielle CNC) optional
- CNC-Fräser: 3 mm/6 mm Schaft, Flachfräser für Schrupp, 1–2 mm Kugel- oder Kugelfräser für feine Reliefs und V-Bit (60° oder 90°) für Gravur optional
- CAD/CAM-Software (Fusion 360 / VCarve / Aspire) zum Erstellen des Relief-Toolpaths optional
- 3D-Drucker (FDM) z. B. Prusa/Creality für Wolken und Sterne optional
- Handwerkzeuge: Stichsäge / Kreisschneider (für groben Zuschnitt), Zwingen, Feile optional
- Schleifblock, Detailnadeln / Skalpell, Pinsel für Öl optional
- Staubabsaugung / Atemschutz, Schutzbrille, Gehörschutz optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Konzept & Layout
30–60 MinutenSammle Kundenangaben (Datum, Uhrzeit(en), Schriftart, Wunschholz, Farben). Erstelle ein grobes Layout: Bogenkurve (Sonnenbahn), Position der Gravuren (Uhrzeiten), Orte für 3D-Elemente. Lege Maße fest (hier 45x15 cm).
- Frage nach den exakten Uhrzeiten im 24-h-Format und ob zusätzliche Texte (Ort, Namen) gewünscht werden.
- Skizziere mehrere Varianten (minimalistisch vs. ornamental) zur Auswahl.
CAD-Modell & Relief-Design
1,5–2 StundenIn CAD/CAM (z. B. Fusion 360 oder VCarve) erstelle den Höhenverlauf des Bogens als 2.5D-Relief: niedrigere Bereiche am Rand, höher im Zentrum für die symbolische Sonne. Lege Gravurpfade für Uhrzeiten und Text mit V-Bit an. Plane Taschen- bzw. Konturfräsungen für die Montage der 3D-Elemente (leichte Negativvertiefungen für dünne Klebenaht).
- Arbeite mit mehreren Reliefstufen (z. B. +0 mm / +3 mm / +6 mm), das ergibt Tiefe und reduziert Fräszeit.
- Simuliere Toolpaths im CAM, überprüfe die kleinste Werkzeuggröße gegen filigrane Gravur (V-Bit <1 mm Spitze nötig).
Materialvorbereitung & Aufspannung
30–45 MinutenZuschnitt des Bodenträgers auf Endmaß, falls nötig Furnier aufleimen. Platte plan aufspannen (doppelseitiges Klebeband + Klemmung oder Vakuum) auf CNC-Tisch. Nullpunkt setzen.
- Stelle sicher, dass das Holz plan ist (keine Wölbung). Verwende Randabdeckungen zum Schutz der Werkstückkanten.
- Markiere die Richtung der Holzmaserung so, dass Fräsriefen möglichst unauffällig laufen.
Rohbearbeitung auf CNC (Schrupp)
30–60 MinutenSchrupp-Toolpaths mit größerem Fräser (z. B. 6 mm) fahren, um grob Material zu entfernen. Geschwindigkeit und Vorschub an Material anpassen (Holz: hohe Spantiefe nicht übertreiben).
- Für saubere Kanten ggf. in mehreren Durchgängen mit moderater Zustellung arbeiten.
- Staubabsaugung anschalten, um Sicht auf den Fräser und saubere Kanten zu behalten.
Feinbearbeitung & Gravur (CNC)
45–90 MinutenFein-Toolpath mit Kugelfräser (1–3 mm) oder 1 mm Kugel für Details fahren. V-Bit Gravur für Uhrzeiten und Texte ausführen. Konturen und Taschen für 3D-Elemente fräsen.
- Prüfe Zwischenergebnisse und justiere bei Bedarf Z-Offset (0,1 mm Unterschiede fallen auf).
- Kleinere Schlichtgänge mit reduzierter Vorschubgeschwindigkeit für sehr feine Oberflächen einsetzen.
Sägen, Kanten & Schleifen
30–45 MinutenWerkstück entnehmen, Kanten auf Endmaß bringen (Zugabe entfernen), feinschleifen (K120 → K240). Gravurbereiche vorsichtig entstauben und ggf. mit feinem Pinsel Holzstaub entfernen.
- Schleif immer in Faserrichtung; bei tieferen Reliefs mit Detailwerkzeug (Feile) nacharbeiten.
- Rauhe Stellen für bessere Ölaufnahme leicht anschleifen (fein), aber Gravuren nicht zu stark abrunden.
3D-Druck der Wolken / Sterne
1–2 Stunden (inkl. Druckzeit; Druckzeit kann parallel laufen)Modelle in einer Slicer-Software ausrichten (flache Basis), dünne Schichten (0,12–0,2 mm) verwenden. Drucke mit 15–40 % Infill, je nach Größe. Entferne Stützstrukturen, schleife Feinheiten, bemale / lackiere bei Bedarf.
- Positioniere die 3D-Drucke so, dass die Klebefläche plan ist (evtl. kleine Zapfen zur Passgenauigkeit am Werkstückmodell einplanen).
- Für glatte Oberfläche nachdrucken oder sehr leichtes Nachschleifen verwenden.
Endfinish & Montage
30–45 Minuten (Trocknungszeiten zusätzlich beachten)Trägerschicht ölen oder lackieren (mind. 1–2 dünne Schichten, Zwischenschliff K320). 3D-Elemente mit Sekundenkleber oder Montagekleber in vorgesehenen Taschen befestigen. Aufhänger anbringen.
- Öl zuerst auftragen, 10–15 Minuten einziehen lassen, überschüssiges Öl abwischen.
- Trocknungszeiten des Öls/Lacks beachten (mind. 2–6 Stunden je nach Produkt) – Endverpackung erst nach vollständiger Trocknung.
Qualitätscheck & Verpackung
15–30 MinutenLetzte Kontrolle auf Farbgleichheit, Reste von Kleber oder Staub, Funktion des Aufhängers. Verpacke in seidenpapier-umwickelter Geschenkbox mit Polstereinlage.
- Lege eine kleine Pflegeanleitung bei (Pflegeöl, keine direkte Feuchtigkeit).
- Fotos für Portfolio aufnehmen (gute Beleuchtung, Nahaufnahmen der Gravur).
Markt & Machbarkeit
199,00 €
≈ 46,50 €
≈ 152,50 €
77%6–9 Stunden (inkl. Druck- und Trocknungszeiten)
Nein
Mittel
Mittel
