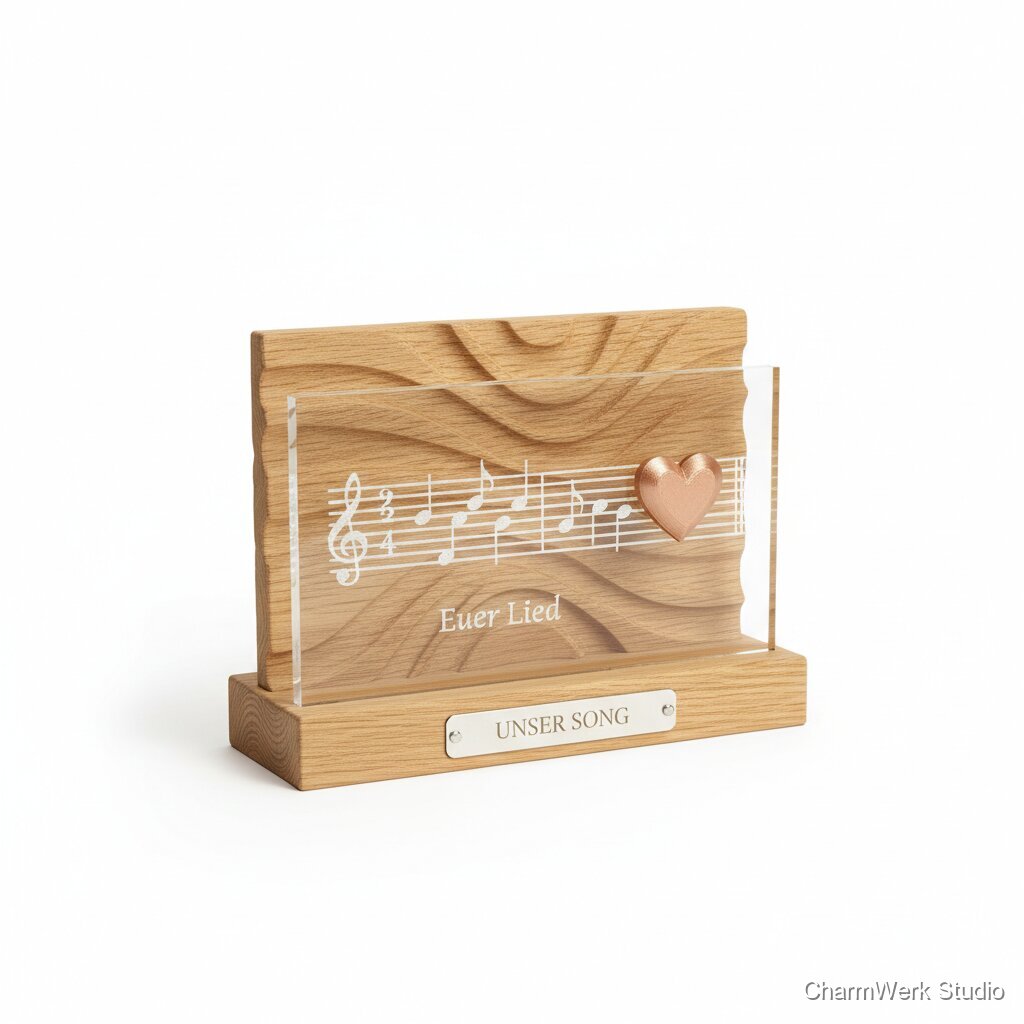

„Unser Song“ Notenbild als Relief-Layer
Euer Lied als gravierte Notenzeile auf Acryl, kombiniert mit einem CNC-gefrästen Holzrelief, das die Wellenform dezent aufgreift. Ein kleines 3D-Herz markiert die Stelle „eures“ Moments im Song. Romantisch, modern und sofort als Jahrestagsstück erkennbar.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Vollholz- oder Furnierholzplattenstück (z. B. Eiche / Multiplex Birke) 30×12 cm, 18 mm
1 Stück
€12,00
Acrylglas (Gießacryl) transparent 3 mm, 30×12 cm
1 Stück
€6,00
PLA-Filament (für 3D-Herz) – anteilig
≈ 10–20 g
€1,50
Holzleim / Epoxidkleber (kleine Tube)
1
€3,00
Klebstoff für Acryl (z. B. Acrifix oder Sekundenkleber für Kunststoff)
kleine Tube
€3,00
Feinschleifpapier / Schleifmittel (P80–P400)
Satz (ein Paar Bögen)
€2,00
Holzoberflächenbehandlung (Hartöl / Wachsbalsam) – anteilig
kleine Menge
€3,00
Kleinteile: Aufhänger / Schrauben / dünne Magneten (optional)
Satz
€2,50
Masking-Tape / Schutzfolie für Acryl
einige Streifen
€1,00
Farbliche Füllfarbe für Gravuren (optional)
kleine Tube
€4,00
Benötigte Werkzeuge
- CNC-Fräse (Tisch oder 3018/6040-Klasse) mit geeigneten Fräsern (Roughing- und Finish-Bit, z. B. 6 mm Spiralfräser + 1–2 mm Kugelfräser für feine Kontur) optional
- Lasergravierer (CO2 empfohlen für Acryl) oder Lasermarkierer (für feine Notenlinien) optional
- 3D-Drucker (FDM) für das Herz (Düse 0,4 mm) optional
- CAD-/Vektorsoftware (Fusion 360 / Rhino / Illustrator / Inkscape) und CAM-Software (V-Carve, Fusion CAM oder bCNC) optional
- Klemmen und Vakuumtisch / Schraubzwingen zum Fixieren des Holzes optional
- Bohrmaschine / Handbohrer (für Montage/Hardware) optional
- Präzisionsschieblehre oder Lineal, Winkel optional
- Pinsel / Lappen für Ölauftrag optional
- Cuttermesser, Skalpell, Entgratwerkzeuge optional
- Schutzbrille, Atemschutz (bei Fräsen und Lackieren) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Songs/Notendaten vorbereiten
60–90 MinutenKunde liefert Lied: bevorzugt MIDI, MusicXML oder gute Audio-Datei plus Zeitmarke des ‚Moments‘. Aus MIDI/MusicXML die Melodie extrahieren; falls nur Audio vorhanden, mit Audiosoftware (z. B. Audacity) die Wellenform exportieren und mit Melodyne / MuseScore manuell die Melodielinie transkribieren oder per Midi-Extraction-Tool den Hauptmelodie extrahieren. Exportiere die Noten als Vektor (SVG / PDF) für die Lasergravur und den Zeitstempel für das Herz.
- Wenn nur Audio vorhanden: bitte kurze Referenzzeit (z. B. 01:23) angeben, damit das Herz die exakte Stelle markiert.
- Für saubere Lasergravur Notennamen auf 1-zeilige Notenstave vereinfachen (nur Melodie, keine Akkorde).
Design & Layout (CAD + Vektor)
60–90 MinutenLege die endgültigen Maße in CAD/Vektorsoftware fest (30×10 cm). Positioniere die Notenzeile auf der Acrylplatte und die Wellenform (aus Audio) als Relief-Form auf dem Holzrückgrund. Entscheide, ob die Wellenform flach (2–3 mm) oder gestuft (mehrstufiges Relief) gefräst wird. Erstelle Passstifte/Markierungen im Design, damit Acryl und Holz später genau fluchten. Platziere das Herz als kleines Loch/Recess oder stehendes Pad auf dem Acryl (oder Holz), je nach Design.
- Plane eine 2–3 mm Überlappung/Aussparung am Holz, damit das Acryl bündig sitzt und Klebefuge verdeckt ist.
- Erstelle separate Dateien: 1) Lasergravur (SVG) 2) CNC-Fräsbahn (DXF/CAM) 3) STL für 3D-Herz.
CNC: Vorbereitung & Fräsen des Holzreliefs
60–90 Minuten (inkl. Rüstzeit und Maschinenlauf)Spanne das Holzstück sauber ein (Vakuum oder Zwingen). Importiere die Fräsdatei und generiere Toolpaths: grobfräsen (z. B. 6 mm), dann Feinpass (z. B. 2–3 mm Kugelfräser oder 1–2 mm Schaftfräser für Details). Fräse die Wellenform mit max. 2–3 mm Materialabtrag pro Durchgang, je nach Holz. Achte auf saubere Rotaionsgeschwindigkeit/ Vorschub, um Ausrisse zu vermeiden.
- Verwende Nachfräsen nur bei Bedarf; kleine Aufmaßzonen vermeiden.
- Für feinere Texturen die letzte Passstufe langsamer laufen lassen (mehrere kleine Tiefen).
Holzfinish (Schleifen & Ölen)
30–45 Minuten aktiv (plus Trocknungszeiten: 1–4 Std. je nach Produkt)Entgrate Kanten, schleife 120 → 240 → 400 Körnung die Sichtflächen. Entferne Staub und trage ein dünnes Hartöl auf (1. Schicht), zwischenschleifen (bei Bedarf) und zweite Schicht auftragen. Die aktive Arbeitszeit ist kurz, aber Trocknungszeiten beachten.
- Für matte Optik seidenmatt Öl; für tiefe Farbgebung erst leicht beizen, dann ölen.
- Staubfrei arbeiten, feine Bürste verwenden, um Reststaub aus den Fräsungen zu holen.
Lasergravur der Notenzeile auf Acryl
30–45 Minuten (inkl. Tests)Maskiere das Acryl mit Klebefilm/Schutzfolie. Importiere SVG in Laser-Software; teste Leistung auf Reststück. Gravur der Noten (kontrastreich, feine Linien) mit geringem Abstand; ggf. kleine Füllung mit weißer Farbe für bessere Sichtbarkeit. Optional: Acrylkante polieren.
- CO2-Laser einstellen: für 3 mm Acryl niedrige Durchgangsgeschwindigkeit + passende Leistung (testspezifisch).
- Gravierergebnis ggf. mit feiner Acrylfarbe füllen und überschüssige Farbe entfernen.
3D-Druck des Herz-Markers
30–75 Minuten (abhängig vom Drucker)Slicen des kleinen Herzens (z. B. 12–15 mm Durchmesser, 4–6 mm dick). Druckparameter: 0,2 mm Schichthöhe, 20–30% Infill reicht. Nachbearbeitung: Stützreste entfernen, schleifen, ggf. Lack oder Klarlack auftragen.
- Farbe des PLA passend zum Design wählen (rot/rosa/weiß) oder später lackieren.
- Für sehr feine Details Resolution 0,12–0,16 mm wählen, verlängert die Druckzeit.
Endmontage
20–40 MinutenPositioniere das Acryl auf dem Holzrelief, ggf. dünne Klebefuge mit Acrylkleber oder doppelseitigem Klebeband verwenden, damit das Acryl nicht direkt verklebt wird (erleichtert Reparatur). Setze das 3D-Herz an die vorbestimmte Zeitmarke: entweder aufkleben oder mit einer kleinen Passnase verankern. Baue Aufhängung ein (z. B. kleine D-Ringe oder unsichtbare Magnetmontage).
- Exakte Ausrichtung mit Lehre/Lineal prüfen; vor dem endgültigen Verkleben die Passform prüfen.
- Verwende nur kleine Klebepunkte, um späteres Entfernen zu ermöglichen.
Qualitätskontrolle & Verpackung
15–30 MinutenFinale Kontrolle auf Staub, Grat, korrekte Gravurposition. Verpacke in einer gepolsterten Geschenkbox; Rechnung/Grusskarte hinzufügen (Personalisierungsdetails vermerken).
- Fotos für Produktlisting/Portfolio machen, unterschiedliche Perspektiven (Herz-Detail, Seitenansicht des Reliefs).
- Bei Versand Kanten gut schützen (Schaum/Wellpappe), Acrylfläche mit Schutzfolie lassen bis zum Auspacken.
Markt & Machbarkeit
€349,00
€36,00
€54,50
16%6–9 Stunden (inkl. CAD/CAM-Setup, Maschinendurchläufe und Montage)
Nein
Mittel
Mittel
