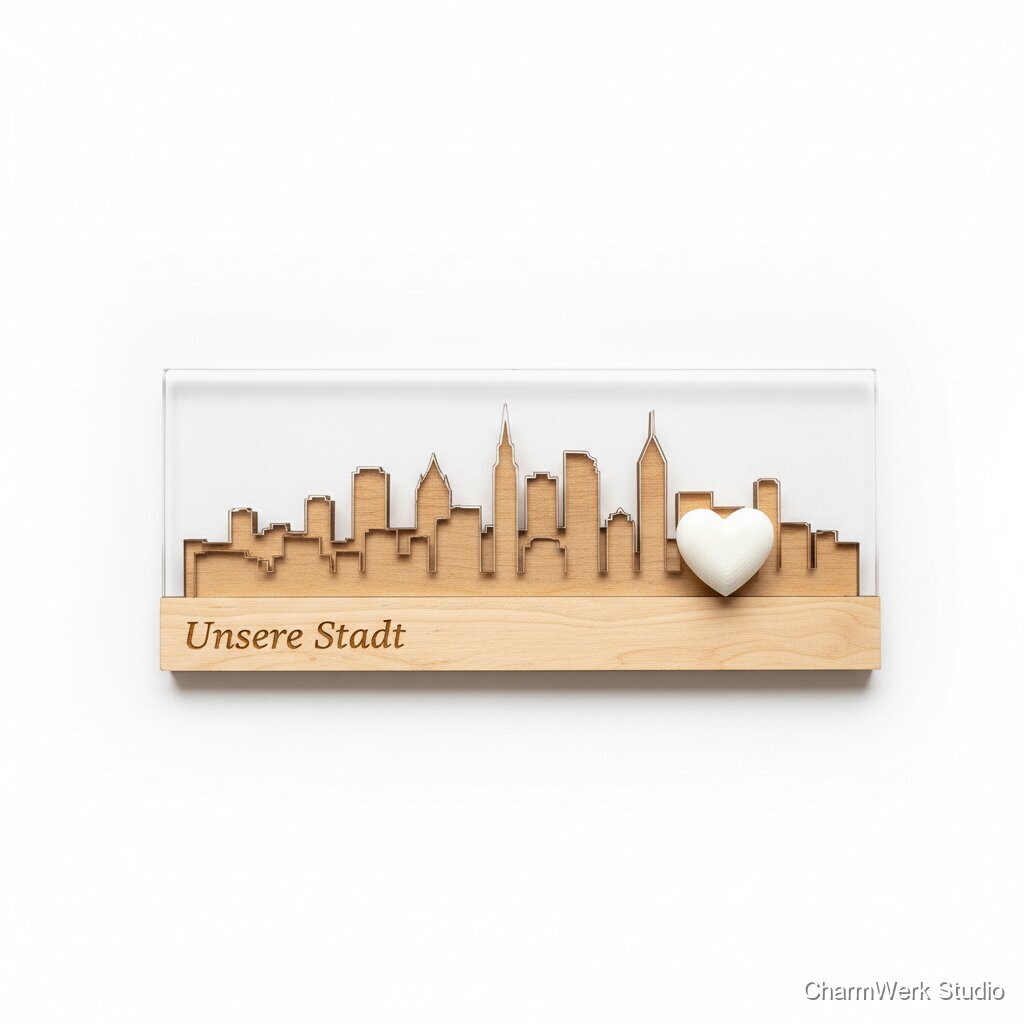

„Unsere Stadt“ Skyline-Layer mit 3D-Highlight
Eine gelaserte Acryl-Skyline eurer Stadt wird vor ein CNC-gefrästes Holzpanel gesetzt. Ein 3D-gedrucktes Highlight (z. B. kleines Herz) markiert euren Lieblingsort. So wird Heimat oder Reisemoment zur eleganten Wanddeko.
Technische Details freischalten
Registriere dich kostenlos fuer Massangaben, Gewicht und mehr.
Technische Daten
Personalisierungsoptionen
Materialien & Werkzeuge freischalten
Registriere dich kostenlos fuer die komplette Materialliste mit Kosten.
Benötigte Materialien
Holzpanel (Birke-Multiplex) 18 mm, Zuschnitt 400×150 mm
1 Stück
ca. 12,00 €
Acrylplatte (PMMA) gegossen, 3 mm, 300×150 mm (Farbe nach Wahl)
1 Stück
ca. 8,00 €
PLA-Filament (anteil für 3D-Herz ~10–30 g)
ca. 20 g (anteilig)
ca. 0,50 € (anteil, Spule ca. 20 € / 1 kg)
Abstandshalter / Standoffs (Acryl/Metall) 4×, 8–12 mm Höhe
1 Set (4 Stück)
ca. 4,00 €
Kleinteile: Schrauben, Holzleisten/Passstifte, Aufhänger
Satz
ca. 2,00 €
Acrylkleber (z. B. Acrifix / Weld-On) oder doppelseitiges Klebeband (3M VHB/doppelseitig)
kleine Tube / Rolle
ca. 5,00 €
Holzfinish: Hardwax-Oil (kleine Menge)
25–50 ml
ca. 3,00 € (anteilig)
Schleifpapier Sortiment (P120, P180, P240)
einige Bögen
ca. 2,00 €
Masking Tape / Transfer Tape (für Acryl-Auflage)
kleine Rolle
ca. 1,00 €
Verpackung/Schutzmaterial (Schaum, Papier)
einmalig
ca. 2,00 €
Benötigte Werkzeuge
- Laser Cutter (CO2 oder Fibre) für Acryl-Schnitt & Gravur optional
- CNC-Fräse (hobby/Profi) für Holzpanel-Kontur/Fräsung optional
- 3D-Drucker (FDM) für das 3D-Highlight optional
- Bandschleifer / Exzenterschleifer & Handschleifklotz optional
- Fräser (CNC) z. B. 3 mm und 6 mm Schaftfräser optional
- Feilen, Bohrer (für Montagelöcher), Schraubendreher optional
- Heißluftföhn / Polierwerkzeug (optional, für Acrylkanten) optional
- CAD/CAM Software (z. B. Illustrator/Inkscape für SVG, Fusion 360/CAM für CNC, Cura/PrusaSlicer für 3D) optional
- Werkbank, Zwingen, Messschieber / Gehrungsladen optional
Schritt-fuer-Schritt Anleitung freischalten
Registriere dich kostenlos fuer die vollstaendige Anleitung mit Tipps und Zeitangaben.
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design & Datenaufbereitung
60–90 MinutenFotovorlage oder Skyline-Vektor (SVG) erstellen bzw. vektorisieren. Ebene für die Lasergravur/-schnitt definieren (Kontur, Füllung für Gravur). Erstelle parallel die Kontur fürs Holzpanel im CAD (inkl. Einfräsungen für Abstandshalter oder verdeckte Montage). Export: SVG für Laser, DXF/ISO für CNC.
- Für saubere Ergebnisse: Vektorisiert die Skyline auf einer separaten Ebene; vereinfachte Silhouette (einfarbig) ist am besten.
- Achte auf skalierbare Details: sehr feine Spitzen in der Skyline lasern oft schlecht bei 3 mm Acryl.
Material zuschneiden & einrichten
15–30 MinutenHolzpanel in der CNC-Spannvorrichtung sichern, Referenzpunkte setzen. Acryl im Lasercutter fixieren (Schutzfolie dranlassen, nur dort schneiden/gravieren). 3D-Printer vorbereiten (Druckbett nivellieren, Filament laden).
- Beim Einrichten auf exakte Nullpunkte achten (Kleinversatz im CAM vermeiden).
- Acryl mit Schutzfolie lasern, um Oberflächenkratzer zu verhindern.
CNC-Fräsen des Holzpanels
30–60 Minuten (inkl. Aufbau und Nacharbeit)Panel nach CAM fräsen: Außenkontur, evtl. vertiefte Nuten/Einfräsungen für den Acryl-Rand oder Schattenfuge. Nach dem Fräsen alle Fräsrückstände absaugen.
- Verwende ein 3 mm oder 6 mm Schaftfräser, passende Schnittgeschwindigkeit je nach Holz.
- Nach dem Fräsen mit P120 erst entgraten, dann feiner schleifen (P180–P240).
Laser-Cut & Gravur des Acryl-Skyline-Elements
15–30 MinutenAcryl gravieren (falls Text/Details gewünscht) und schneiden. Testschnitt an Reststücken prüfen, Leistung/Speed an Material anpassen.
- Feinere Gravuren mit reduzierter Leistung und mehren Durchgängen erzielen bessere Kanten.
- Polierte Acrylkanten ggf. mit einem Polieraufsatz oder Kantenbrenner nachbearbeiten (vorsichtig!).
3D-Druck des Highlights
30–75 Minuten (je nach Drucker/Modell)Kleines Highlight (z. B. Herz 12–15 mm hoch) drucken. FDM: 0,2–0,3 mm Schichthöhe, 20–30 % Infill für Stabilität.
- Druckbetthaftung gut prüfen (Brim/Raft bei kleinen Teilen hilft).
- Nach dem Druck leicht schleifen (Feile, feines Papier) und mit Acrylfarbe lackieren oder direkt filamentfarbig wählen.
Oberflächenfinish am Holz
30–60 Minuten (aktive Zeit 15–20 min; Trockenpausen beachten)Kanten brechen, Holz mit P180–P240 fein schleifen. Hardwax-Oil dünn auftragen und mit Lappen abwischen. Trocknen lassen (Kurzzeit trocknet oberflächlich).
- Nur dünn ölen – mehrere dünne Schichten statt einer dicken Schicht.
- Zwischen dem Ölen mit feinem Schleifvlies leicht mattieren für gleichmäßige Oberfläche.
Montage & Ausrichtung
20–40 MinutenAcryl-Skyline mit Abstandshaltern über dem Holzpanel positionieren (kleben oder mit kleinen Schrauben/stiften fixieren). 3D-Highlight an der markierten Stelle befestigen (Stiftkleber oder Acrylkleber).
- Zentriere die Skyline mit kleinen Abstandshaltern und prüfe die Symmetrie mit einem Lineal.
- Acryl am besten mit speziellem Acrylkleber verbinden; Holz zu Acryl eher mit durchsichtigem Montagekleber oder doppelseitigem Klebeband.
Endkontrolle & Verpackung
15–30 MinutenSichtprüfung auf Staub/Fingerabdrücke, Kanten säubern, Montagehaken anbringen, in Schutzfolie & stabile Verpackung legen.
- Fingerabdrücke mit Isopropanol auf einem Microfaser-Tuch entfernen (bei Acryl sparsam verwenden).
- Sicher verpacken: Acryl und Holz getrennt mit Papier/Schaum, damit keine Kratzer entstehen.
Marktanalyse freischalten
Registriere dich kostenlos fuer Verkaufspreise, Margen und Nachfrageanalyse.
Markt & Machbarkeit
Empfohlener Verkaufspreis: 140 € (variabel: 95–220 € je nach Größe, Holzart, Zusatzoptionen wie LED oder Premium-Eiche). Hinweis: 140 € deckt Materialkosten, Maschinenlaufzeit und einen Basis-Stundenlohn; für höhere gewünschte eigene Stundenvergütung (z. B. 25–35 €/h) Preis anheben.
ca. 40,00 €
ca. 100,00 € (Verkaufspreis 140 € − Materialkosten 40 €)
71%4–6 Stunden (inklusive 3D-Druck- bzw. Trockenzeiten)
Nein
Mittel
Mittel
