„Zwei Namen – ein Baum“-Schmuckschale mit 3D-Blättern
Eine CNC-gefräste Holzschale mit lasergraviertem Baumring-Motiv, Namen und Datum am Rand. Kleine 3D-gedruckte Blätter/Blüten lassen sich als Marker anstecken – jedes steht für ein gemeinsames Jahr oder ein Highlight.

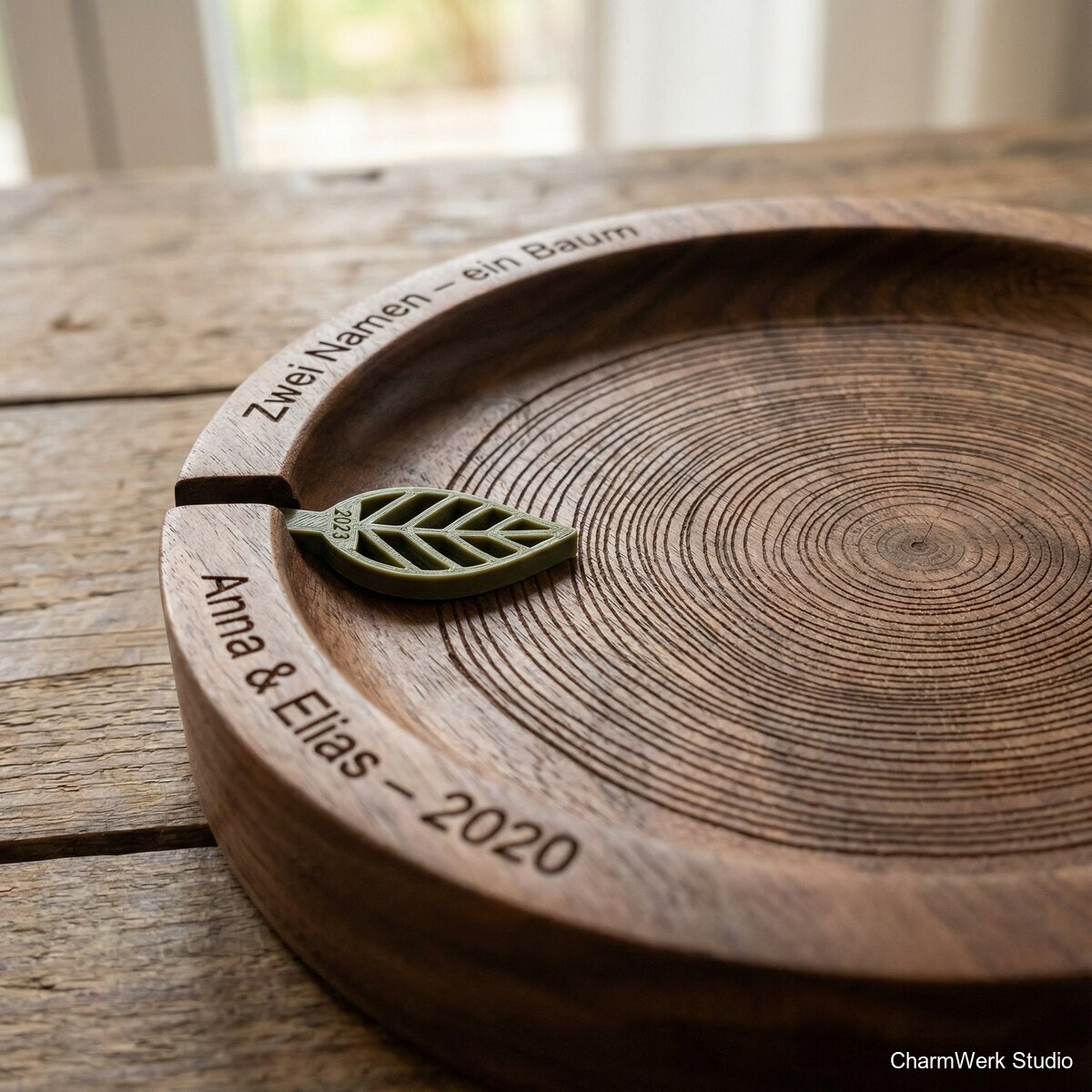

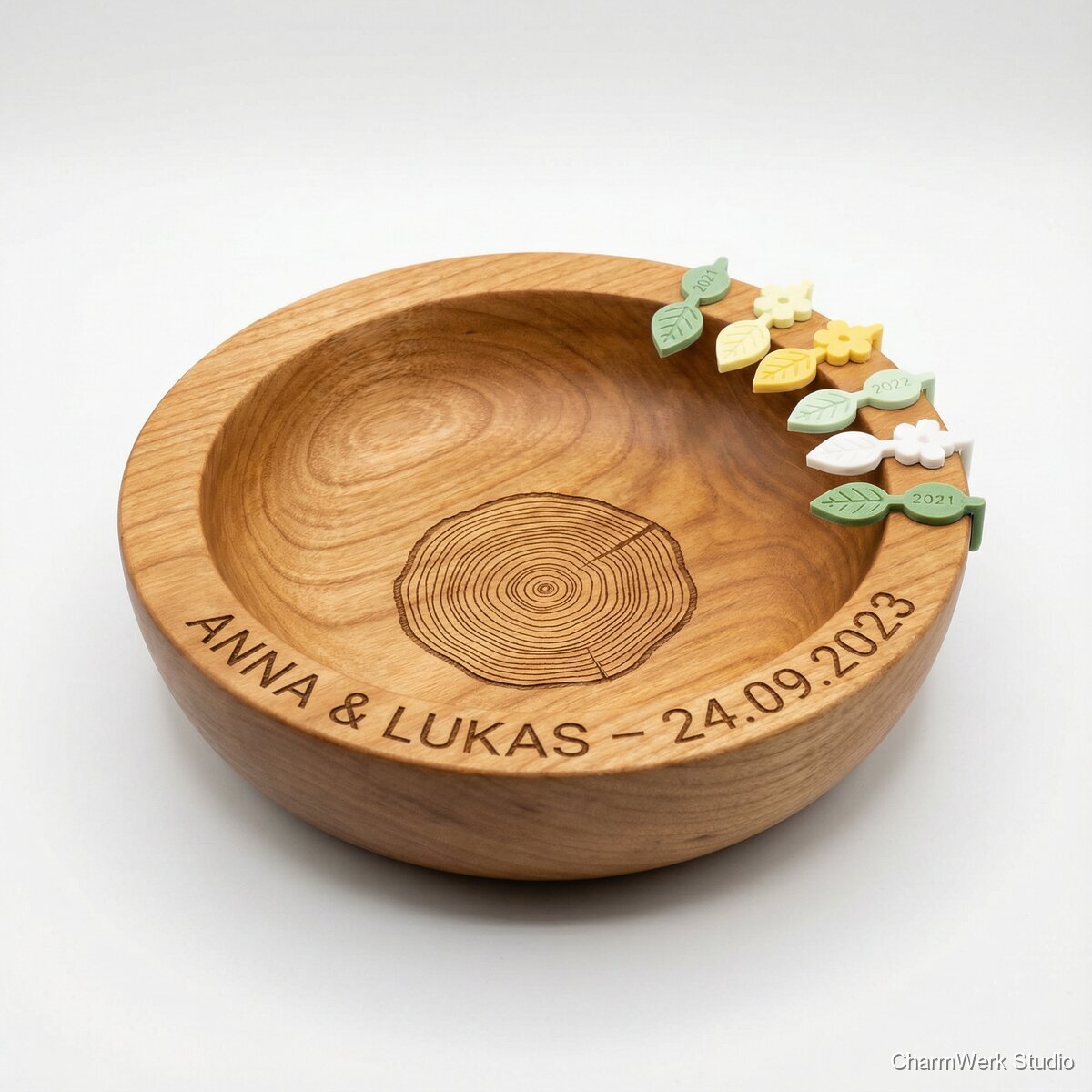

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Hartholz-Rohling (z.B. Buche/Eiche/Nussbaum), ca. 200×200×28 mm oder 220×220×28 mm
1 Stück
10–25 € (Buche günstiger, Nussbaum teurer)
Hartwachsöl (z.B. Osmo TopOil / Clou Hartwachsöl)
ca. 15–25 ml Verbrauch
1–3 € (anteilig, Gebinde 0.5 L ~ 25–35 €)
Schleifpapier (K 80/120/180/240/320)
je 1–2 Bögen oder Scheiben
2–5 € (anteilig)
Holzleim (optional bei Leimholz/Segmenten)
kleine Menge
0.50–1 € (anteilig)
PLA oder PETG Filament (Marker)
ca. 10–20 g
0.30–0.80 € (bei 20–40 €/kg)
Optional: Acrylfarbe/Goldlackstift für Marker-Highlights
kleine Menge
0.50–2 € (anteilig)
Optional: 2K-Klarlack matt (wenn sehr wasserresistent gewünscht)
kleine Menge
1–3 € (anteilig)
Benötigte Werkzeuge
- CNC-Fräse (z.B. 3018/6040) oder CNC-Oberfräse im Tisch (mit guter Absaugung)
- V-Bit 60° oder 90° für Detailgravur/Schrift (CNC) ODER Laser (5–20W Diodenlaser) für Gravur
- Fräser: 6 mm Schaft – 6 mm Schruppfräser + 3 mm Schlichtfräser + 2 mm Kugelfräser (Ballnose)
- Lasergravierer (alternativ zur CNC-Detailgravur) für Baumringe/Namen/Datum optional
- 3D-Drucker (FDM) für Marker
- Schleifklotz/Exzenterschleifer + Staubabsaugung
- Schraubstock/Spannpratzen oder Vakuumtisch + Opferplatte
- Feinsäge/Stechbeitel/Entgrater (für Kanten, Zapfen an Markern) optional
- Pinsel/Lappen für Ölauftrag, fusselfrei
- Messschieber (Passung Marker/Steckslot)
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Design festlegen (Schale + Gravur + Marker-System)
20–35 minLege Durchmesser, Höhe und Randbreite fest. Plane am Rand eine ruhige Gravurzone (z.B. 12–15 mm breit) für Namen/Datum. Entscheide, wie Marker befestigt werden: (A) Steckslots im Rand (kleine Schlitze) oder (B) kleine Bohrungen + Zapfen am Marker. Für „cleanen“ Look sind 8–14 Slots gleichmäßig verteilt ideal.
- Für medium-Aufwand: Steckslots (z.B. 1.8–2.2 mm breit) sind schneller als Magnetlösung.
- Plane 1–2 Ersatzslots, falls später mehr Jahre/Highlights dazukommen.
- Bei Eiche: Gravuren wirken kontrastreicher, bei Buche feiner und heller.
CAD/CAM: Toolpaths für CNC-Schale erstellen
35–60 minModelliere die Schale als 3D-Pocket (innen) plus Außenkontur. Innen: Bodenstärke 8–10 mm, Randhöhe 30 mm, Innenradius leicht verrundet (z.B. R=6–10 mm). Außen: leichte Fase oder Rundung für angenehme Haptik. Erstelle getrennte Toolpaths: Schruppen (Pocket), Schlichten (Ballnose), Außenkontur, optional Fase. Plane eine sichere Aufspannung und Tabs oder Schraubpunkte außerhalb der finalen Kontur.
- Für saubere Holzoberflächen: Schlichten mit 10–12% Stepover (Ballnose 2 mm).
- Lass 0.3–0.5 mm Material stehen fürs Schlichten (Restmaterialstrategie).
- Randgravur erst nach dem Schlichten, damit keine Fräsriefen die Schrift stören.
Holz vorbereiten & aufspannen
20–30 minRohling auf Maß zuschneiden (z.B. 210×210×28 mm), plan schleifen (K120). Auf Opferplatte spannen (Schrauben in später abgetrennten Bereich, Spannpratzen oder starkes Doppelklebeband + Sicherheitsanschläge). Nullpunkt sauber setzen (Z an Oberfläche).
- Bei Doppelklebeband: zusätzlich seitliche Anschläge setzen – Holz kann sich lösen.
- Maserung: Baumringe optisch schön, wenn die Jahresringe im Boden sichtbar sind (radial/halbradial geschnitten).
CNC-Schruppen der Innenform
35–60 minInnenpocket schruppen (z.B. 6 mm Fräser, Zustellung 2–3 mm pro Pass, Vorschub je nach Maschine). Danach optional Zwischen-Schliff/Absaugen, um lose Fasern zu entfernen.
- Für 6040-Klasse: 6 mm Fräser, Vorschub 800–1400 mm/min; für kleine 3018 deutlich niedriger.
- Achte auf Ausrisse am Rand: lieber 1–2 mm Material am oberen Rand stehen lassen und später im Schlichtgang final schneiden.
CNC-Schlichten (Innen + Kanten)
45–75 minMit Kugelfräser (2–3 mm) die Innenfläche schlichten, Radien sauber ausarbeiten. Danach Außenform schlichten und Kanten abrunden/fasen. Anschließend Außenkontur fräsen (Tabs stehen lassen oder zweite Aufspannung für saubere Unterseite).
- Schlichtbahnen quer zur Maserung können Riefen betonen – wenn CAM es erlaubt: 2 Richtungen (crosshatch) für gleichmäßigeres Finish.
- Die Unterseite kannst du mit einer zweiten Operation planfräsen und eine kleine Standfläche stehen lassen (Ringfuß 1–2 mm hoch).
Steckslots/Bohrungen für Marker fräsen
15–25 minFräse gleichmäßig verteilte Slots in den Rand (z.B. 10 Slots). Empfehlung: Slotbreite 2.0 mm, Tiefe 5–7 mm, Länge 6–8 mm. Alternativ: 2.2–2.5 mm Bohrungen (Tiefe 6–8 mm) für Zapfenmarker. Entgraten.
- Testslot zuerst in Restholz: PLA/PETG braucht etwas Spiel. Ziel: leichter Presssitz, aber ohne Holz zu spreizen.
- Slots nicht zu nah an die Oberkante: mind. 4–5 mm „Fleisch“ darüber lassen, sonst bricht der Rand.
Lasergravur: Baumring-Motiv + Namen/Datum
20–35 minNach dem CNC-Feinschliff die Schale staubfrei machen. Baumring-Motiv zentral (Ø 90–120 mm) lasern, Randtext in der Gravurzone. Bei Diodenlaser: mehrere schnelle Durchgänge für saubere Linien statt ein langsamer Brand. Danach Ruß/Harzreste mit Isopropanol leicht abwischen (vorsichtig bei Buche).
- Teststück: Holz reagiert stark je nach Öl/Feuchte. Immer ein kleines Probestück lasern.
- Für feine Typo: eher 0.08–0.12 mm Linienbreite/Scanabstand; nicht zu dunkel brennen, sonst „fuzzy“ Kanten.
- Wenn du keinen Laser hast: Baumringe als CNC-V-Carve oder flache Gravur (0.3–0.6 mm) fräsen.
Schleifen & Finish (Öl/Wachs)
Aktiv: 30–45 min; Trockenzeit: über NachtSchale final schleifen: innen bis K240/320, außen bis K240. Staub gründlich entfernen. Hartwachsöl dünn auftragen (Lappen), 10–15 min einziehen lassen, Überschuss abnehmen. Trocknen (8–12 h je nach Produkt), optional zweiter Auftrag. Danach optional Bienenwachs-Politur für seidigeren Griff.
- Zu viel Öl macht klebrig – wirklich dünn arbeiten.
- Bei gravierten Bereichen erst nach dem Lasern ölen, sonst wird die Gravur heller/uneinheitlich.
- Für Alltagsnutzung (Schmuck): Hartwachsöl reicht. Für häufige Feuchtigkeit optional matter Klarlack (dann aber weniger „natürlich“).
3D-Druck der Blätter/Blütenmarker
Design: 20–40 min; Druck: 40–90 min (je nach Anzahl)Designe 2–3 Markerformen (Blatt, Blüte, kleines Herz). Integriere Steckzunge: z.B. 1.8 mm dick, 6 mm lang, 5 mm hoch (an Slot anpassen). Drucke in PLA (einfach) oder PETG (zäher, temperaturbeständiger). Einstellungen: 0.2 mm Layer, 2–3 Wände, 15–25% Infill, 0.4 mm Düse. Optional Jahreszahl/Icon als erhabenes Relief oder eingraviert.
- PETG ist für Presssitze besser (bricht weniger), PLA dafür schärfer in Details.
- Für edlen Look: matte Filamente (z.B. „silk“ nur wenn gewünscht, wirkt schnell „plastikig“).
- Wenn die Zunge zu stramm sitzt: im Slicer horizontale Expansion -0.05 bis -0.15 mm testen oder Slot minimal nacharbeiten.
Endmontage & Qualitätscheck
15–25 minMarker einsetzen, Sitz prüfen, Kanten nacharbeiten. Unterseite optional mit Filzpunkten (3–4 Stück) versehen. Verpackung: kleine Karte mit Bedeutung der Marker (Jahre/Highlights) beilegen.
- Filzpunkte verhindern Kratzer und geben „Premium“-Anmutung.
- Ein Ersatzmarker in neutraler Form (z.B. kleiner Punkt/Blatt) wirkt wie „Bonus“.
Markt & Machbarkeit
69–119 € (Buche/Eiche eher 69–89 €, Nussbaum + mehr Marker/Personalisierung eher 99–119 €)
ca. 14–36 €
ca. 55–90 € vor Fixkosten/Steuern, abhängig von Preis und Holz
55%Aktiv 3.5–5.5 h; Durchlaufzeit 1–2 Tage wegen Öl-Trocknung
Nein
Hoch
Mittel
