„Puzzle-Map“ eurer Lieblingsstadt als Wandbild

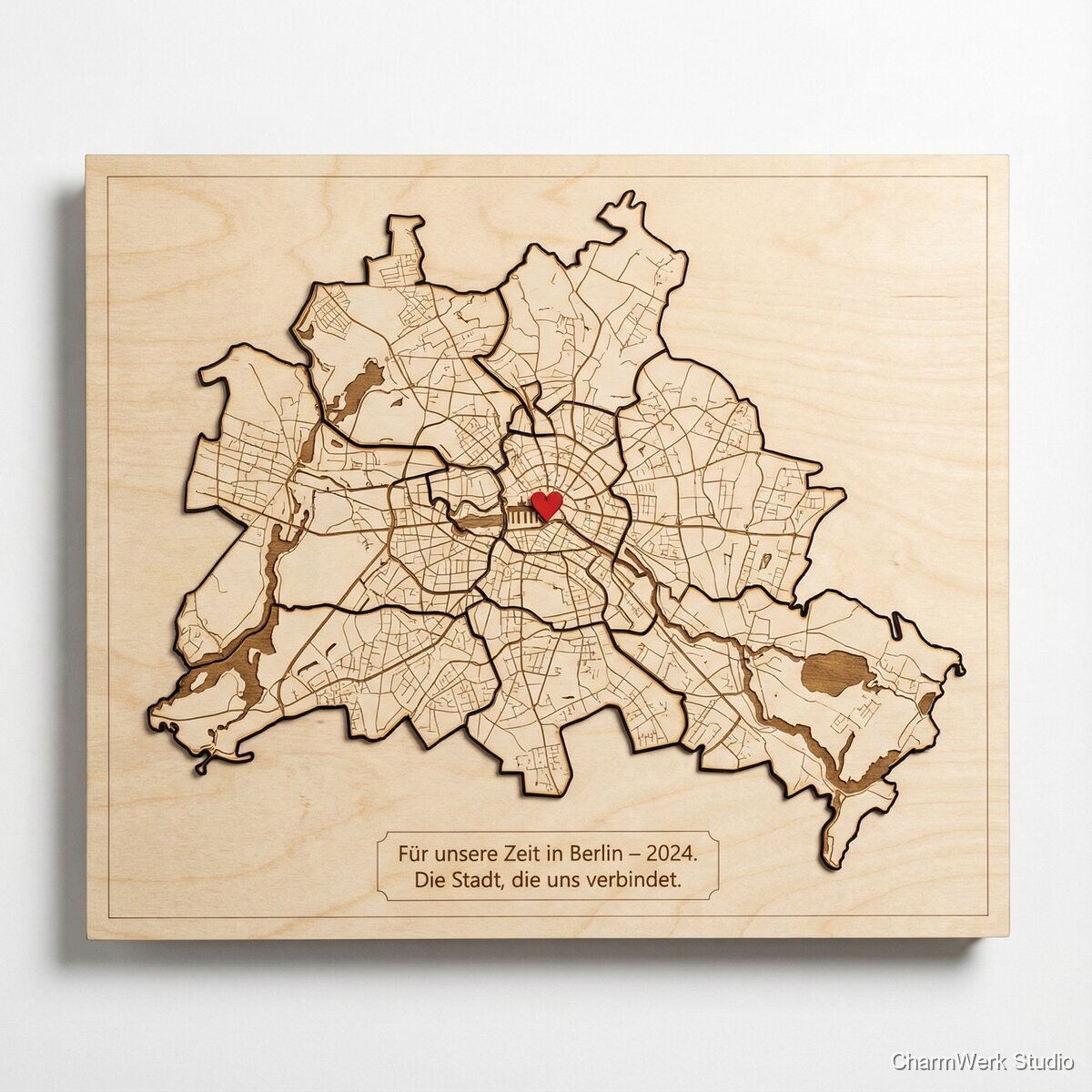

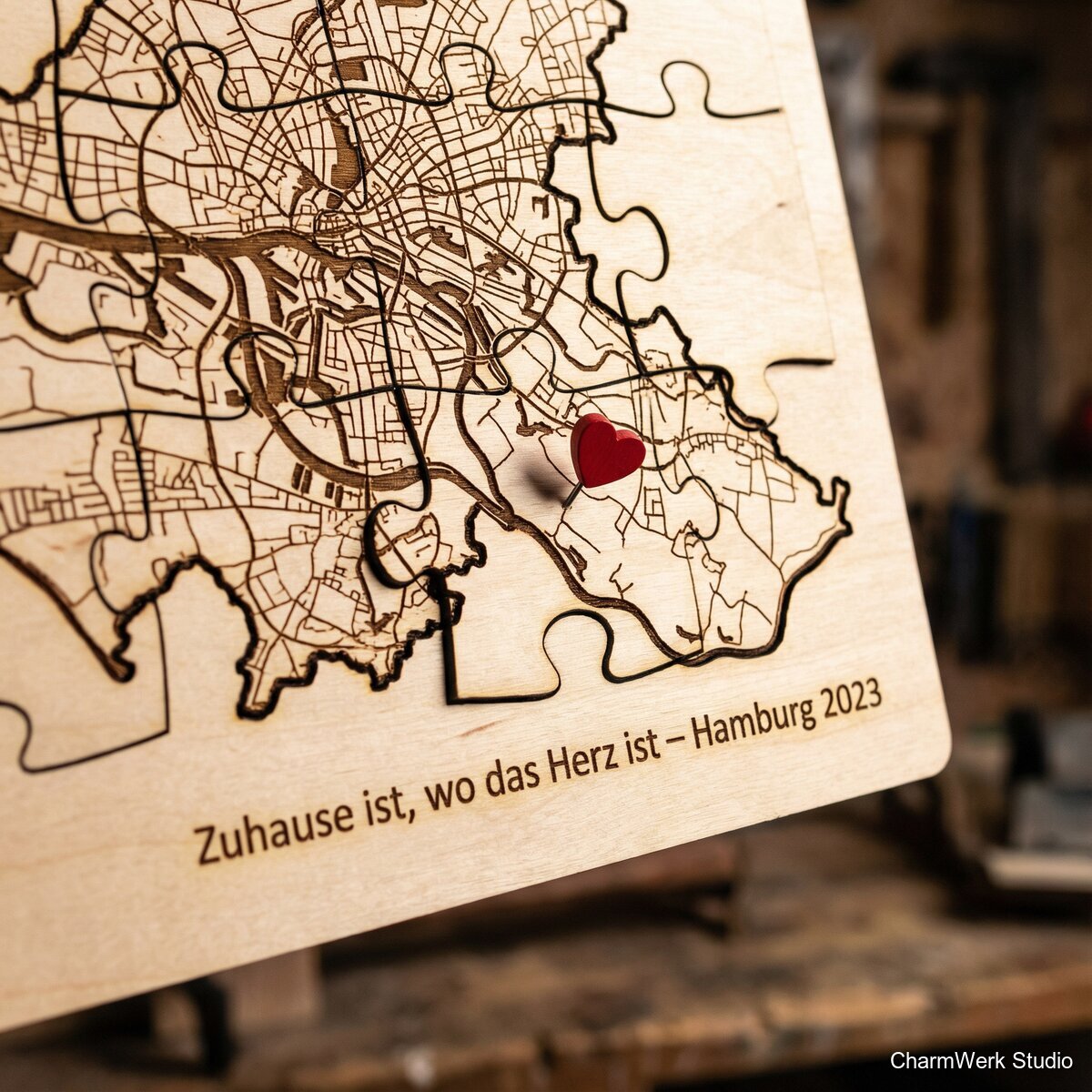

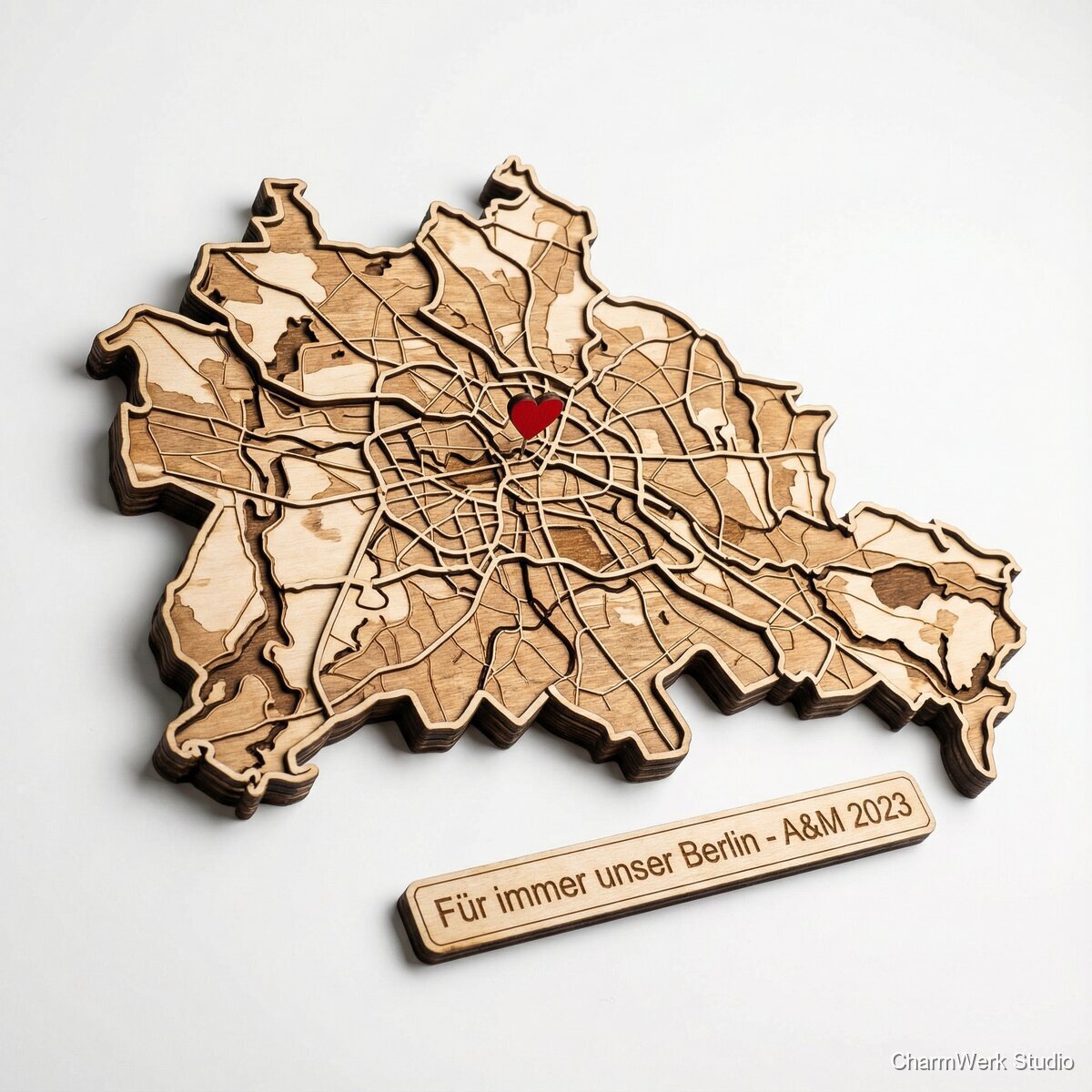

Eine gelaserte Stadtkarte (z. B. Ort eures Urlaubs oder eurer Wohnung) in Puzzle-Optik, die sich symbolisch „zusammenfügt“. Mit markiertem Herz-Pin am besonderen Ort und einer Widmung wird daraus ein echter Hingucker.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke Multiplex 6 mm, Platte mind. 420 x 320 mm (für 40x30 Endformat inkl. Beschnitt)
1 Stk
10–18 €
Birke Sperrholz 3 mm, Platte mind. 420 x 320 mm
1 Stk
6–12 €
Holzleim (D3)
ca. 20–40 g
0,50–1,00 € (anteilig)
Hartwachsöl oder Klarlack matt
ca. 20–40 ml
1,50–3,00 € (anteilig)
Schleifpapier P180/P240
2–4 Bögen
1–2 €
Abstandshalter-Set (Messing/Schwarz) 15–20 mm ODER Holzleisten für Schattenfuge
4 Stk / 2 m Leiste
8–18 € / 3–6 €
Aufhängung: Bildaufhänger/Zackenaufhänger oder French Cleat
1 Set
1–6 €
Herzmarker: Acryl rot 3 mm (Reststück) ODER Holz + rote Farbe
1 Stk
0,50–2,50 €
Optional: schwarzer Karton/Fotokarton als Kontrast-Backer (unter Puzzle-Lage)
1 Stk 420 x 320 mm
1–3 €
Maskierband/Transfer-Tape (Laser)
nach Bedarf
0,50–1,50 € (anteilig)
Benötigte Werkzeuge
- CO₂-Laser (40–80 W empfohlen) mit Arbeitsfläche mind. A3; Air Assist + Absaugung dringend empfohlen.
- Vektor-Software (Illustrator/Inkscape/Affinity) + ggf. QGIS/Maperitive/Overpass Tools für Kartendaten
- Schleifklotz/Exzenterschleifer
- Zwingen/Presshilfe oder schwere Bücher + Zulagen optional
- Pinsel/Lappen für Öl/Lack
- Bohrmaschine (falls Abstandshalter verschraubt) optional
- Entgratmesser/Cutter (für Stege, Klebereste) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Kartenmotiv beschaffen & lizenzsicher aufbereiten
60–120 minWähle den exakten Ausschnitt (z. B. 36x26 cm). Datenquellen: OpenStreetMap (OSM) ist üblich; achte auf korrekte Attribution (kann auf Rückseite klein graviert werden). Exportiere Straßen, Wasser, Parks, Bahnlinien je nach Stil. Ziel: saubere Vektoren (SVG/DXF) mit getrennten Ebenen: Cut (Außenkontur/Puzzleteile), Engrave (Straßen), Fill/Etch (Wasserflächen).
- Für laserfreundliche Karten: weniger ist mehr. Entferne Kleinstlinien, Gebäudeflächen und Beschriftungen, sonst wird es unruhig.
- Linienstärken: gravierte Straßen wirken gut bei 0,2–0,35 mm (je nach Laser/Optik).
- Teste zuerst einen 10x10 cm Ausschnitt, um Lesbarkeit und Gravurtiefe zu prüfen.
Puzzle-Layout konstruieren (Optik vs. echte Steckteile)
60–90 minEntscheide: (A) Puzzle-Optik nur graviert (am sichersten) oder (B) echte trennbare Teile. Für (B) brauchst du definierte Fugen (z. B. 0,15–0,25 mm Laserkerf je Seite einkalkulieren) und einen Träger/Backer, damit die Teile nicht herausfallen. Erstelle ein Puzzle-Raster (z. B. 20–40 Teile bei 40x30) und lege es über die Karte. Außenkontur als zusammenhängende „Insel“ gestalten, damit das Gesamtbild stabil bleibt.
- Für echte Teile: plane mindestens 8–12 mm Mindeststegbreite an schmalen Landzungen – sonst brechen sie.
- Laserkerf testen: Schneide ein Kalibrierstück (Schlitz/Steg) und miss die reale Passung.
- Puzzlelinien wirken edel, wenn sie nicht komplett bis zum Rand gehen (1–2 mm Abstand), besonders bei gravierter Variante.
Herz-Pin & Widmung gestalten
20–40 minSetze einen Marker am besonderen Ort (z. B. Kennenlern-Ort, Zuhause, Urlaubshotel). Marker: kleines Herz (8–15 mm) oder Pin (10–18 mm). Widmung: am unteren Rand (z. B. „Hier begann alles – 12.06.2022“) oder auf separatem Schild (Acryl/Holz 60x15 mm). Optional Koordinaten (z. B. 48.137154, 11.576124).
- Widmung lieber gravieren als schneiden – wirkt hochwertiger und ist weniger fehleranfällig.
- Bei sehr kleiner Schrift: mindestens 2,5–3,5 mm Versalhöhe, besser 4–6 mm.
Material vorbereiten (Maskieren, Ausrichtung, Tests)
20–40 minHolz auf Verzug prüfen. Oberfläche mit Maskierband (Laser-Tape) bekleben, wenn du Rauchspuren minimieren willst – besonders bei hellen Hölzern. Lege Passmarken/Registrierkreuze an, falls mehrlagig gearbeitet wird (z. B. Wasserlayer + Landlayer).
- Multiplex und Sperrholz aus dem Baumarkt variieren stark – lieber Laserholz (Birke) vom Holzhandel/Maker-Shop.
- Bei Ölfinish: Maskierband erst nach dem Lasern entfernen, dann schleifen, dann ölen.
Laser: Gravur(en) und Schnitte durchführen
90–180 minReihenfolge bewährt: erst Gravuren (Straßen, Wasserstrukturen, Text), dann Schnitte (Außenkontur, Puzzlelinien bei echter Trennung). Bei Mehrlayer: Top-Layer (Puzzle/Karte) komplett lasern, Basisplatte separat nur mit Titel/Widmung/Koordinaten oder mit „Rahmen“-Kontur. Schneide mit ausreichend Air Assist, um Flammen/Brandkanten zu reduzieren.
- Typische Startwerte (nur grob): 3 mm Birke: Schnitt 40–60 W, 12–20 mm/s, 1–2 Durchgänge; Gravur 200–350 mm/s, 15–30% Power – immer testen.
- Halte Stege (Tabs) an filigranen Teilen, falls du echte Puzzle-Teile machst, und trenne sie später sauber.
- Wenn Kanten sehr dunkel werden: Geschwindigkeit hoch, Leistung runter, ggf. 2 Passes.
Entmaskieren, Schleifen, Kanten veredeln
30–60 minMaskierband abziehen. Leichte Rauchspuren mit feinem Schleifen entfernen (P180 kurz, dann P240). Kanten nur minimal brechen, damit Passungen (bei echten Teilen) nicht leiden. Gravuren nicht „wegschleifen“.
- Radiergummi/Isopropanol hilft punktuell gegen Ruß, aber vorsichtig bei offenporigem Holz.
- Bei echter Puzzle-Passung: nur die Sichtseiten schleifen, nicht die Fugenflächen.
Finish (Öl/Lack) und ggf. Kontrastlayer
60–120 min (inkl. Trocknung/zwischenzeit)Trage Hartwachsöl dünn mit Lappen auf, nach 10–15 min abnehmen, trocknen lassen. Alternativ Klarlack matt in 2 dünnen Schichten. Optional: Wasserlayer dunkel beizen oder schwarzen Karton als Backer hinter die Puzzle-Lage, damit Fugen/Gravur stärker wirken.
- Öl betont Lasergravuren sehr schön, dunkelt Birke aber leicht nach.
- Bei Karton-Backer: säurefreien Fotokarton nutzen, damit nichts ausblutet.
Montage: Layer verkleben, Abstandshalter, Aufhängung
45–90 minVerklebe Karten-/Puzzle-Lage auf Basisplatte. Für „Floating“-Look: erst einen Backer (schwarz) auf Basis, dann Puzzle-Lage mit kleinen Leimpunkten oder dünnem Leimfilm (nicht zu viel, sonst quillt es in Fugen). Abstandshalter hinten montieren oder Rahmenleisten aufdoppeln. Aufhängung mittig ausrichten.
- Leimauftrag bei Puzzlefugen: mit kleiner Rolle oder Kreditkarte hauchdünn verteilen.
- Mit Passmarken arbeiten: 2 kleine 3-mm-Löcher außerhalb der Sichtfläche + Passstifte (Zahnstocher) sichern die Ausrichtung.
- Bei echten, herausnehmbaren Teilen: statt vollflächig kleben -> Magnete (3x2 mm) oder nur Randfixierung; sonst ist es „Puzzle-Optik“, aber nicht spielbar.
Herzmarker setzen & Qualitätscheck
15–30 minHerzmarker aufkleben (Sekundenkleber Gel für Acryl, Holzleim für Holz). Prüfe Rechtwinkligkeit, Kleberreste, Lesbarkeit der Widmung, saubere Kanten. Rückseite: kleines Label mit Datum/Material + OSM-Attribution (falls genutzt).
- Marker minimal erhaben wirkt edler: 1–2 mm Abstand durch kleines Spacer-Plättchen.
- Fotos unter Tageslicht machen – wichtig für späteren Verkauf/Portfolio.
Markt & Machbarkeit
40x30 cm: 129–189 € (je nach Mehrlagigkeit/Abstandshalter). 50x40 cm: 179–269 €.
Ca. 20–36 € Basis; 30–55 € mit Abstandshaltern/Backer/extra Layer.
Bei Verkauf 159 € und Material 40 €: ca. 119 € Deckungsbeitrag vor Maschinenverschleiß/Verpackung/Plattformgebühren. Realistische Netto-Marge nach Gebühren/Verpackung (10–25 €) und anteiligem Strom/Verschleiß: ca. 85–105 €.
55%Einzelanfertigung: 5–8 h (davon Laserzeit 1,5–3 h). Bei Serien (gleiche Stadt, nur Widmung/Marker variiert): 2,5–4 h pro Stück möglich durch Vorlagen.
Nein
Hoch
Mittel
