Lithophane-Fotorahmen als Nachtlicht

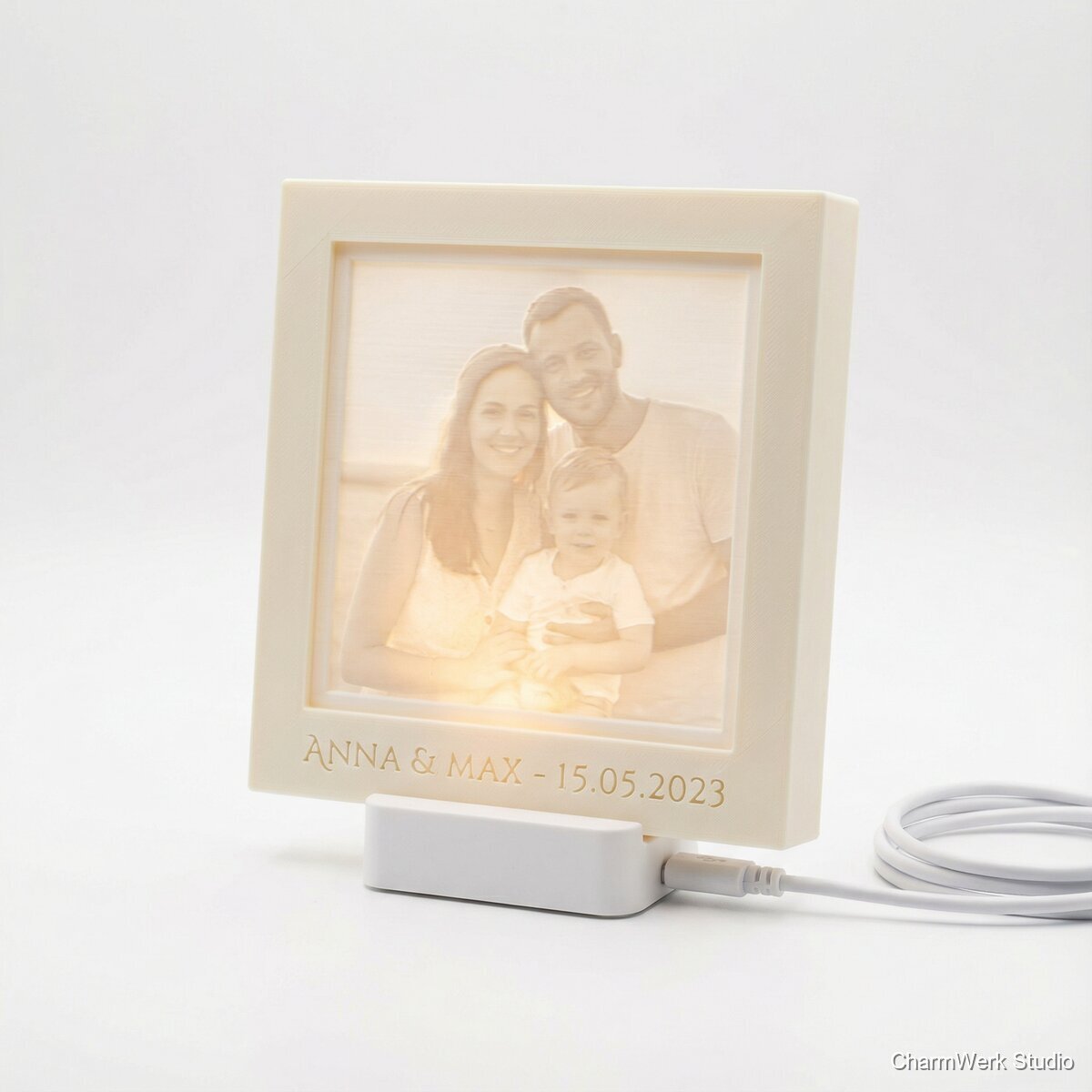

Ein 3D-gedrucktes Lithophane, das ein Foto erst im Licht sichtbar macht – romantisch, überraschend und sehr persönlich. In einen Rahmen mit Namen/Datum eingesetzt wird daraus ein kleines Nachtlicht voller Erinnerung.

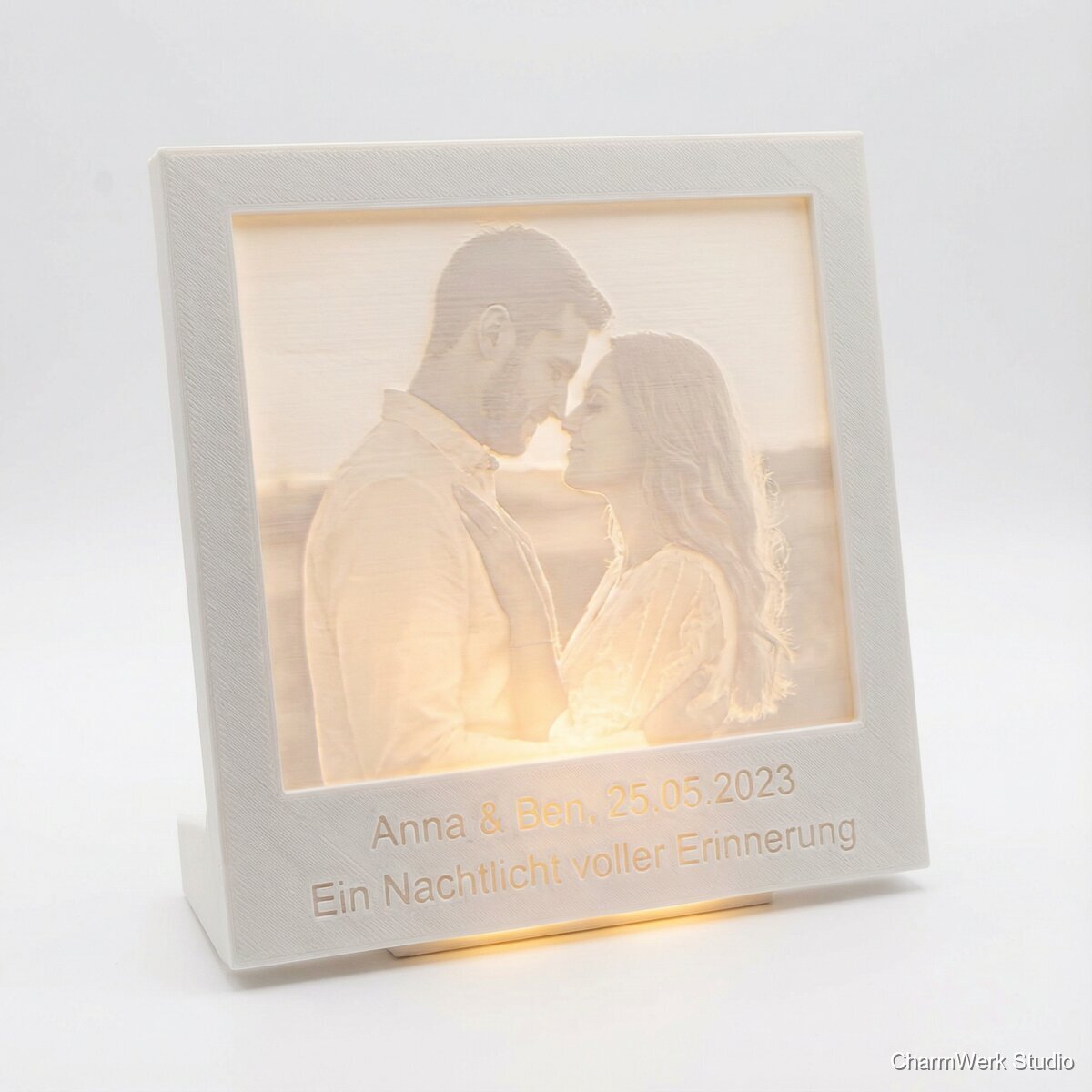

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
PLA weiß (1.75 mm) – für Lithophane (hohe Opazität, matt)
ca. 60–120 g
2.00–4.00 €
PLA oder PETG (Farbe nach Wunsch) – Rahmen/Sockel
ca. 120–220 g
3.50–7.00 €
LED-USB-Lichtmodul (warmweiß 2700–3000K empfohlen), ideal: COB-Strip oder flächiges Modul + Schalter
1 Set
6.00–15.00 €
5V USB-Kabel (je nach Modul)
1 Stück
2.00–5.00 €
Diffusor-Material (optional): milchiges Acryl 1 mm ODER Transparent-PETG als gedruckte Diffusorscheibe
1 Stück (ca. 150 x 200 mm) oder 30–60 g Filament
2.00–6.00 €
Kleine Schrauben M2/M3 + Gewindeeinsätze (optional, für servicefreundliche Montage)
4–8 Stk + 4 Einsätze
3.00–7.00 €
Klebstoff (je nach Design): Sekundenkleber Gel oder 2K-Epoxy
geringe Menge
2.00–6.00 €
Schwarzes Isolierband/Alu-Tape (optional, Licht-Leckage innen abdichten)
1 Rolle (Teilgebrauch)
2.00–5.00 €
Benötigte Werkzeuge
- 3D-Drucker (idealerweise mit gutem Part-Cooling, sauberem Z-Lead) + Slicer (PrusaSlicer/Cura) + Lithophane-Generator (ItsLitho, LithophaneMaker, Cura-Plugin)
- Seitenschneider/Entgrater/Feile, ggf. Skalpell
- Messschieber (Passungen prüfen) optional
- Lötkolben + Schrumpfschlauch (falls LED-Modul/Kabel angepasst wird) optional
- Heißluftföhn/Feuerzeug (Schrumpfschlauch) optional
- Schleifpapier 400/600/1000 (Rahmenfinish) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Fotoauswahl & Vorbereitung
30–60 minWähle ein hochauflösendes Foto mit klaren Kontrasten (Gesichter frontal/halbprofil, gute Ausleuchtung). Bearbeite es in Lightroom/GIMP/Photoshop: Zuschnitt auf Zielformat (z. B. 4:5 oder 3:4), Kontrast leicht erhöhen, Highlights etwas reduzieren, Schatten leicht anheben. Optional: Hintergrund leicht weichzeichnen, damit Gesichter im Lithophane „lesen“.
- Sehr dunkle, verrauschte Fotos werden im Lithophane matschig.
- Bei Gruppenfotos lieber enger croppen – kleine Gesichter verlieren Detail.
- Schwarzweiß funktioniert oft besser (saubere Tonwerte).
Lithophane generieren (STL)
15–30 minErstelle das Lithophane im Generator: Typ „Flat“ (flach) für Rahmen. Setze Parameter: Breite/Höhe passend zum Rahmen (z. B. 120 x 160 mm sichtbar), Rand (5–8 mm optional), Dicke: min 0.8–1.0 mm, max 2.8–3.2 mm, Basis 3.0 mm. Exportiere STL.
- Zu geringe Max-Dicke führt zu flauem Bild; zu hohe Max-Dicke macht es zu dunkel.
- Für Nachtlicht: warmweißes LED-Licht betont Hauttöne angenehmer als kaltweiß.
- Plane 0.3–0.5 mm Spiel im Rahmenkanal für ein leichtes Einschieben.
Rahmen & Sockel konstruieren (CAD)
60–120 minKonstruiere (oder nutze ein fertiges Design und passe es an): (a) Front-Rahmen mit Sichtfenster, (b) Rückteil mit Einschubkanal oder Schraubdeckel, (c) Lichtkammer/Sockel mit LED-Aufnahme und Kabelauslass. Abstand LED→Litho 25–45 mm, innen matte Flächen (Rippen/Strukturen) gegen Hotspots. Integriere Personalisierung als erhabene Schrift (min. 0.6 mm Strichstärke, 0.8–1.2 mm Höhe).
- Servicefreundlich: Rückteil verschrauben (M3) statt verkleben.
- Gegen „Licht-Leaks“: Labyrinth-Fugen oder innenliegende Überlappung (5–8 mm).
- Wenn du Diffusor nutzt: Haltenut 1.2–1.5 mm, Acryl 1.0 mm + 0.2–0.3 mm Spiel.
Slicer-Setup: Lithophane-Druckparameter
20–40 min (Setup)Slicen des Lithophanes in weißem PLA: Layerhöhe 0.12–0.16 mm, 0.4 mm Düse, 3–4 Perimeter, Top/Bottom 0 (bei Litho egal), Infill 100% (oder „solid“), Geschwindigkeit 25–40 mm/s, Lüfter 100%, Temperatur nach Filament (typisch 200–215°C), Bett 55–60°C. Druckausrichtung: Idealerweise „stehend“ (vertikal) entlang der dünnen Kante für maximale Detailtreue; mit Brim (8–12 mm) und ggf. Stützkante/Anti-Wobble-Maßnahmen.
- Vertikaler Druck gibt die besten Details, ist aber empfindlicher gegen Wackeln – Drucker muss mechanisch sauber laufen.
- Brim + langsamer First Layer sind Pflicht.
- Wenn vertikal zu riskant: flach drucken, dann Layerhöhe 0.10–0.12 mm wählen und sehr sauber kalibrieren (Detailverlust möglich).
Druck: Lithophane
4–9 hDrucke das Lithophane. Je nach Größe und Orientierung dauert es typischerweise 4–9 Stunden. Nach dem Druck: Brim entfernen, Kanten minimal entgraten. Keine aggressiven Lösungsmittel verwenden.
- Achte auf konstante Raumtemperatur, damit sich die dünne Platte nicht verzieht.
- Bei Stringing: Retraction moderat erhöhen, aber nicht übertreiben (Zits).
- Test: Litho gegen Handy-Taschenlampe halten – erkennst du Gesichter sauber?
Slicer-Setup: Rahmen/Sockel
15–30 minRahmen/Sockel in PLA oder PETG slicen: Layer 0.20 mm (Rahmen) / 0.24 mm (Sockel ok), 2–3 Perimeter, Infill 10–20% (Gyroid). Für Schraubpunkte: 4–5 Perimeter lokal oder Modifier. Wenn PETG: langsamer, Lüfter 30–60% (je nach Drucker), Temperatur 235–250°C. Plane Kabelkanal und Zugentlastung (Klemmnase oder Knotenraum).
- PLA ist einfacher und steifer; PETG ist temperaturbeständiger (gut, wenn LED warm wird).
- Für sichtbare Front: „Ironing“ optional nur auf Rahmenfront.
- Toleranzen: Steckverbindungen mit 0.2–0.4 mm Spiel konstruieren.
Druck: Rahmen/Sockel + optionaler Diffusor
3–6 hDrucke Rahmen/Sockel (typisch 3–6 Stunden gesamt). Optional: Diffusorscheibe aus Transparent-PETG (0.8–1.2 mm) oder Acrylzuschnitt einsetzen. Danach Passprobe: Lithophane muss ohne Gewalt sitzen, aber nicht klappern.
- Wenn die Front schön werden soll: Druck mit Sichtseite nach oben und saubere Z-Naht-Position.
- Lichtkammer innen kann mit Alu-Tape ausgekleidet werden für bessere Lichtverteilung (sparsam einsetzen).
LED-Modul einbauen & Licht verteilen
30–60 minMontiere das LED-Modul im Sockel. Ziel: flächiges, gleichmäßiges Licht ohne Hotspot. Bei punktförmiger LED: baue eine Diffusorwand (z. B. 1 mm milchiges Acryl) zwischen LED und Litho ein und erhöhe den Abstand. Kabelauslass sauber führen, Zugentlastung setzen. Funktionstest an USB-Netzteil.
- Warmweiß (2700–3000K) wirkt „romantischer“ und reduziert harte Kontraste.
- Hotspot-Test im dunklen Raum: Wenn ein heller Fleck sichtbar ist, Abstand erhöhen oder Diffusor ergänzen.
- Sicherheitscheck: LED darf nach 30 min nicht „heiß“ werden; bei Wärme: PETG für LED-Kammer nutzen und Lüftungsschlitze integrieren.
Personalisierung & Endmontage
30–90 minSetze Lithophane ein (Schiebemechanik oder Rückdeckel). Montiere Rahmenfront, verschraube oder verklebe. Optional: Filzfüße unter den Sockel, damit es nicht rutscht. Finale Qualitätskontrolle: Licht-Leaks, Passung, Bildwirkung, Schalter erreichbar.
- Wenn du klebst: sehr sparsam, damit keine Kleber-Dämpfe das Lithophane „anlaufen“ lassen (CA kann weiß ausblühen).
- Schraubbare Lösung ist im Geschenkalltag besser (Foto später austauschbar).
- Eine kleine Karte beilegen: „Foto erscheint erst im Licht“ – verstärkt den Überraschungseffekt.
Markt & Machbarkeit
79–129 € (Standardgröße, USB warmweiß, personalisiert). Mit Dimmer/Touch und Premium-Finish: 119–159 €.
ca. 18–45 € (realistisch: 25–35 € mit gutem LED-Modul)
ca. 55–95 € (abhängig von LED-Komponenten und ob Arbeitszeit eingepreist wird)
55%Aktive Zeit 2–4 h; Druckzeit typ. 7–15 h (Litho vertikal + Rahmen/Sockel). Für Serienfertigung lohnt sich ein Standardrahmen mit wechselbarem Lithophane.
