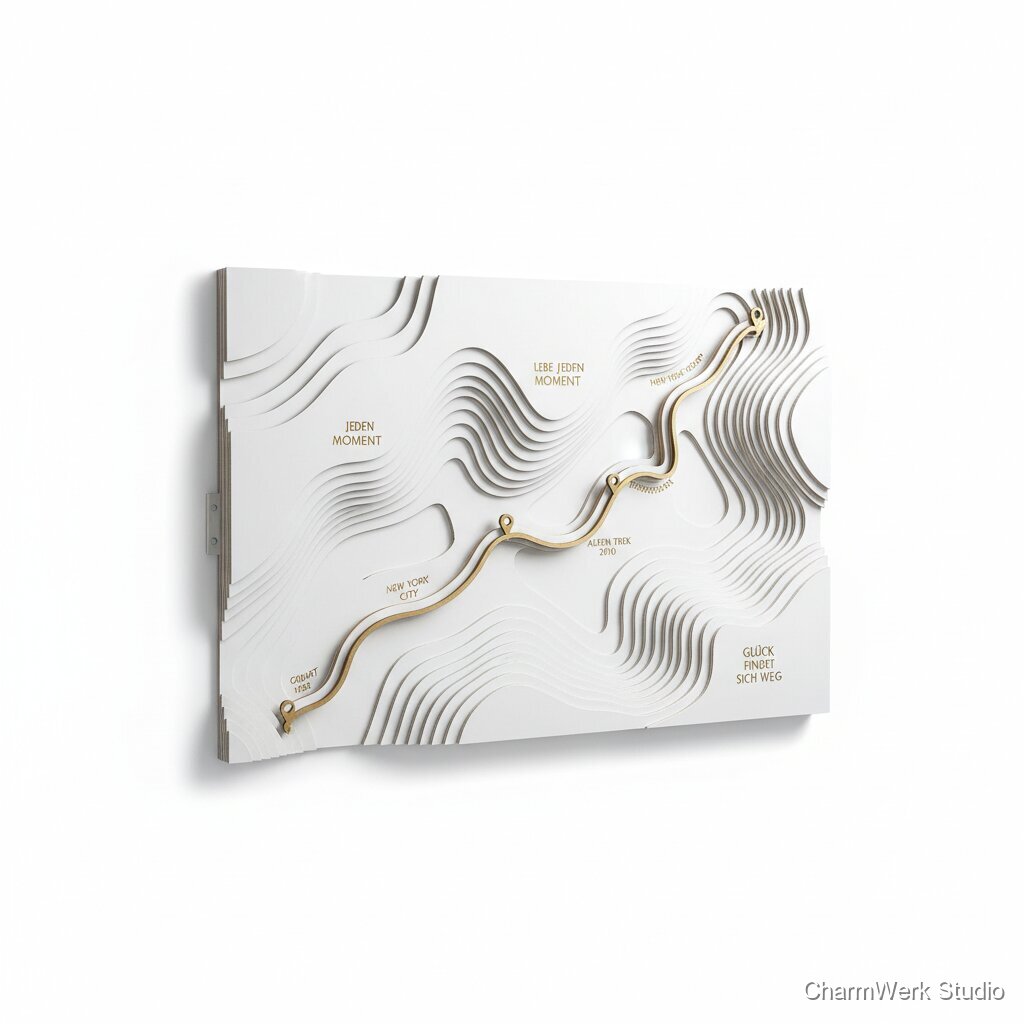

3D-Reliefkarte „Lebensweg“ als Wandbild
Ein topografisch anmutendes Wandrelief, das den „Lebensweg“ als geschwungene Linie zeigt – mit markierten Meilensteinen (Geburtsjahr, besondere Orte, Lieblingszitate). Modern, sehr individuell und ein echtes Statement an der Wand.
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex 12mm, Zuschnitt ca. 400x300mm (Träger)
1 Stück
10–18€
MDF oder Sperrholz 3mm (für Relief-Lagen) ODER 10–12mm Platte (für CNC-Relief in einer Lage)
3–4 Lagen 3mm (je 400x300) oder 1 Lage 12mm
3–6€ pro 3mm-Lage (gesamt 12–20€) oder 8–15€ (12mm)
Holzleim D3 (oder Weißleim)
ca. 50–120ml
1–3€ (anteilig)
Sprühkleber oder Transferklebeband (für Schablonen/Temporärfixierung)
optional, anteilig
2–5€ (anteilig)
MDF-Grundierung/Füller (bei MDF)
ca. 150–250ml
4–8€ (anteilig)
Acryllack / Möbellack (matt oder seidenmatt)
ca. 200–400ml
6–15€ (anteilig)
Klarlack (optional, bei Birke oder als Schutz)
ca. 100–200ml
4–10€ (anteilig)
Spachtelmasse (MDF-Kanten/Fehlstellen, optional)
klein, anteilig
1–4€ (anteilig)
Aufhängung: French Cleat-Set 30cm ODER 2x Schlüssellochbleche + Schrauben/Dübel
1 Set
6–15€
Filzgleiter (Wandabstand/Schutz)
4 Stück
1–2€
Optional: Acryl 3mm schwarz/weiß für Marker/Typo-Inlays
ca. 200x150mm
4–10€
Benötigte Werkzeuge
- Laser (für Gravur/Schneiden 3mm, optional) oder CNC-Fräse (für Relief) oder Laubsäge/Feinsäge als Notlösung (nicht empfohlen für hard) optional
- CAD/Vektor-Software (Illustrator/Inkscape) + ggf. 3D-Software (Fusion 360/Blender) optional
- Schleifmittel P120/P180/P240 + Schleifklotz/Exzenterschleifer optional
- Zwingen/Pressbrett oder Vakuumpresse (ideal) optional
- Bohrmaschine/Akkuschrauber (Aufhängung) optional
- Spachtel, Pinsel/Rolle oder Lackierpistole/Sprühdose optional
- Entstaubung/Absaugung, Atemschutz (v.a. MDF) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Personalisierungsbriefing & Datensammlung
45–75 minAlle Inhalte final festlegen: Name/Person, Geburtsjahr, 3–8 Meilensteine (Jahr + Ort + kurzer Text), optional 1 Zitat (max. 80–120 Zeichen), Stil (clean/organisch), Format (40x30 oder 50x35), Farbschema. Entscheide, ob der Lebensweg auf echten Orten basiert (Koordinaten/Google Maps) oder als künstlerische Kurve.
- Meilensteine begrenzen: zu viele Marker wirken schnell unruhig. 5–7 ist meist ideal.
- Zitat lieber kürzen und mit sauberer Typo arbeiten (z.B. Inter, Montserrat, Futura).
- Bei echten Orten: pro Ort Koordinate notieren, nicht nur Stadtname (Verwechslungsgefahr).
Layout & Relieflogik definieren (2D + Höhenstufen)
90–150 minIn Vektor/CAD das Grundlayout erstellen: Außenkontur, Randabstände (mind. 12–15mm), Position des Weges, Marker, Textfelder. Danach Reliefstrategie wählen: A) Schichtrelief (empfohlen): 3–4 Ebenen (z.B. 0mm/3mm/6mm/9mm), organische Topo-Linien als geschlossene Formen. B) CNC-Relief: Eine Platte 10–12mm wird als Höhenfeld gefräst (zeitintensiver, aber sehr hochwertig). Lebensweg-Linie als erhabene Linie (Inlay/aufgesetzter Streifen) oder als eingravierte Furche. Marker als kleine Punkte/Icons (eingraviert oder Inlay).
- Schichtrelief ist kalkulierbarer: jede Ebene als separate Schnittdatei.
- Topo-Linien wirken gut mit unregelmäßiger Linienführung, aber nicht zu fein: Mindeststeg 2,0–2,5mm bei 3mm Material.
- Text nicht zu klein: Lasergravur auf Holz stabil ab ~10–12pt; bei Inlay kannst du kleiner gehen.
Dateivorbereitung für Laser/CNC (Kerf, Passmarken, Fitting)
45–90 minFür jede Relief-Lage separate Datei/Layer erstellen. Passstifte/Registrierlöcher (z.B. 2–3 Löcher Ø3mm) in allen Lagen einplanen, damit beim Verleimen nichts wandert. Bei Inlays: Taschen (Pocket) in Holz definieren + Gegenstücke im Acryl. Laser: Kerf berücksichtigen (typisch 0,10–0,25mm je nach Maschine/Material). CNC: Fräserdurchmesser (z.B. 3mm) und Innenradien einplanen.
- Registrierung spart extrem Zeit beim Kleben und sorgt für saubere Kanten.
- Innenausschnitte: Ecken immer mit Radius planen (CNC) oder beim Laser eher runde Formen bevorzugen, damit nichts ausbricht.
- Vorher einen 1:1 Papiertestdruck fürs Layout machen (Marker/Typo prüfen).
Material zuschneiden & vorbereiten
30–60 minPlatten grob zuschneiden (wenn nicht im Zuschnitt gekauft), Kanten prüfen. MDF-Kanten optional vorab mit verdünntem Leim oder MDF-Sealer „vorversiegeln“, damit später weniger Lack eingesogen wird. Trägerplatte auf Verzug prüfen (Planlage wichtig).
- Multiplex möglichst beidseitig gleich behandeln (Lack/Klarlack), um Verzug zu reduzieren.
- MDF-Staub: Absaugung + Maske (P2/P3) einplanen.
Relief fertigen (Laser-Schneiden oder CNC-Fräsen)
120–240 minA) Laser-Schichtrelief: Jede Lage aus 3mm Platte schneiden; Decklage ggf. nur gravieren (Topo-Linien + Text). Optional Lebensweg-Linie als separate aufgesetzte Kontur schneiden. B) CNC-Relief: Höhenfeld fräsen (Roughing + Finishing). Danach Marker/Text entweder lasergravieren (separat) oder mit V-Carve fräsen. Alle Teile nach dem Schnitt entgraten und trocken zusammenlegen (Testfit).
- Beim Laser: kleine Stege/Teile mit Tabs vermeiden oder bewusst setzen, sonst fallen Inseln raus.
- Beim CNC-Finishing: kleiner Kugelfräser (z.B. 2mm) für organische Topo-Optik, aber Laufzeit steigt.
- Holzfasern nach Laser: leicht mit Scotch-Brite oder P240 brechen, nicht zu aggressiv schleifen (Gravur bleibt sonst flach).
Verleimen/Schichtenaufbau mit Registrierung
60–120 min (plus Presszeit 60–180 min)Relief-Lagen mit Passstiften ausrichten, dünn Leim auftragen (gleichmäßig, nicht zu nass). Mit Pressbrett und Zwingen verpressen. In Etappen arbeiten: erst 2 Lagen, dann weitere, um Stress/Schieben zu minimieren. Danach auf Trägerplatte verleimen. Überquellenden Leim sofort entfernen.
- Leim dünn rollen (Schaumrolle) – weniger Wellen und weniger Quellkanten.
- Wichtig: Pressdruck gleichmäßig verteilen (Opferplatte + Backpapier gegen Festkleben).
- Wenn Acryl-Inlays geplant sind: erst lackieren, dann Inlays einkleben (sauberere Kanten).
Spachteln, Schleifen, Kantenfinish
45–90 minKanten kontrollieren, ggf. Fugen minimal spachteln (besonders bei MDF). Nach Trocknung schleifen: P180, dann P240. Kanten leicht brechen für hochwertige Haptik. Staub gründlich entfernen (tack cloth/leicht feuchtes Tuch).
- MDF-Kanten brauchen fast immer Extra-Liebe: 1–2x füllern + schleifen ergibt den Premium-Look.
- Nicht die Gravurflächen „planschleifen“, sonst verlieren Details an Kontrast.
Lackaufbau / Oberflächenbehandlung
120–180 min (über den Tag verteilt wegen Trocknung)MDF: Grundierung/Filler 1–2 Schichten, Zwischenschliff P240, danach 2 Lackschichten (Rolle oder Sprühdose). Birke: Klarlack 2 Schichten (Zwischenschliff P240) oder farbig lackieren. Optional: Lebensweg-Linie farblich absetzen (Maskieren oder separates Teil).
- Für supermatten, modernen Look: Möbellack matt + sehr feiner Zwischenschliff.
- Maskieren: gute Kante nur mit hochwertigem Tape (z.B. Tesa 4334/3M) und „Kante versiegeln“ (erst Grundfarbe, dann Kontrastfarbe).
- Sprühdosen: mehrere dünne Schichten statt eine dicke (Nasen vermeiden).
Finale Personalisierung (Text/Marker) & Inlays
30–75 minWenn Text/Marker nicht bereits in der Decklage graviert sind: jetzt lasergravieren (vorsichtig ausrichten) oder Acryl-Inlays einkleben. Optional kleine Metallplakette hinten mit Datum/Signatur. Kontrast prüfen: Gravur kann mit Laserruß/Beize dunkler wirken – bei Bedarf leicht reinigen und mit Klarlack fixieren.
- Acryl-Inlay: Taschen lieber minimal kleiner auslegen und das Acryl mit sehr feinem Spiel einpassen (0,1–0,2mm).
- Kleber für Acryl: Sekundenkleber-Gel sehr sparsam, sonst Blooming; besser 2K-Epoxy für saubere Kanten.
Aufhängung montieren & Qualitätscheck
30–60 minFrench Cleat oder Schlüssellochbleche montieren, Positionen anzeichnen, vorbohren. Filzgleiter unten aufkleben. Endkontrolle: Lackfehler, Staubeinschlüsse, scharfe Kanten, Planlage, saubere Rückseite (wirkt „Geschenk“-tauglich). Verpackung: Kantenschutz + Seidenpapier + Karton.
- French Cleat wirkt am hochwertigsten und hängt immer gerade.
- Rückseite schwarz lackieren oder sauber schleifen/versiegeln – erhöht den Premium-Eindruck deutlich.
- Vor dem Verpacken Lack 24h aushärten lassen (Fingerabdrücke vermeiden).
Markt & Machbarkeit
120–220€ (40x30cm). Premium 50x35cm oder CNC-Relief/2K-Lack/Acryl-Inlays: 220–350€.
30–60€
Ca. 90–200€ Deckungsbeitrag vor Stundenlohn/Overhead (bei 160–260€ Verkauf, 45–60€ Material). Realistisch hängt es stark von Lack-/CNC-Zeit ab.
55%Aktive Fertigung 6–10h; realistische Durchlaufzeit 2 Tage wegen Leim/Lack-Trocknung.
Nein
Mittel
Mittel
