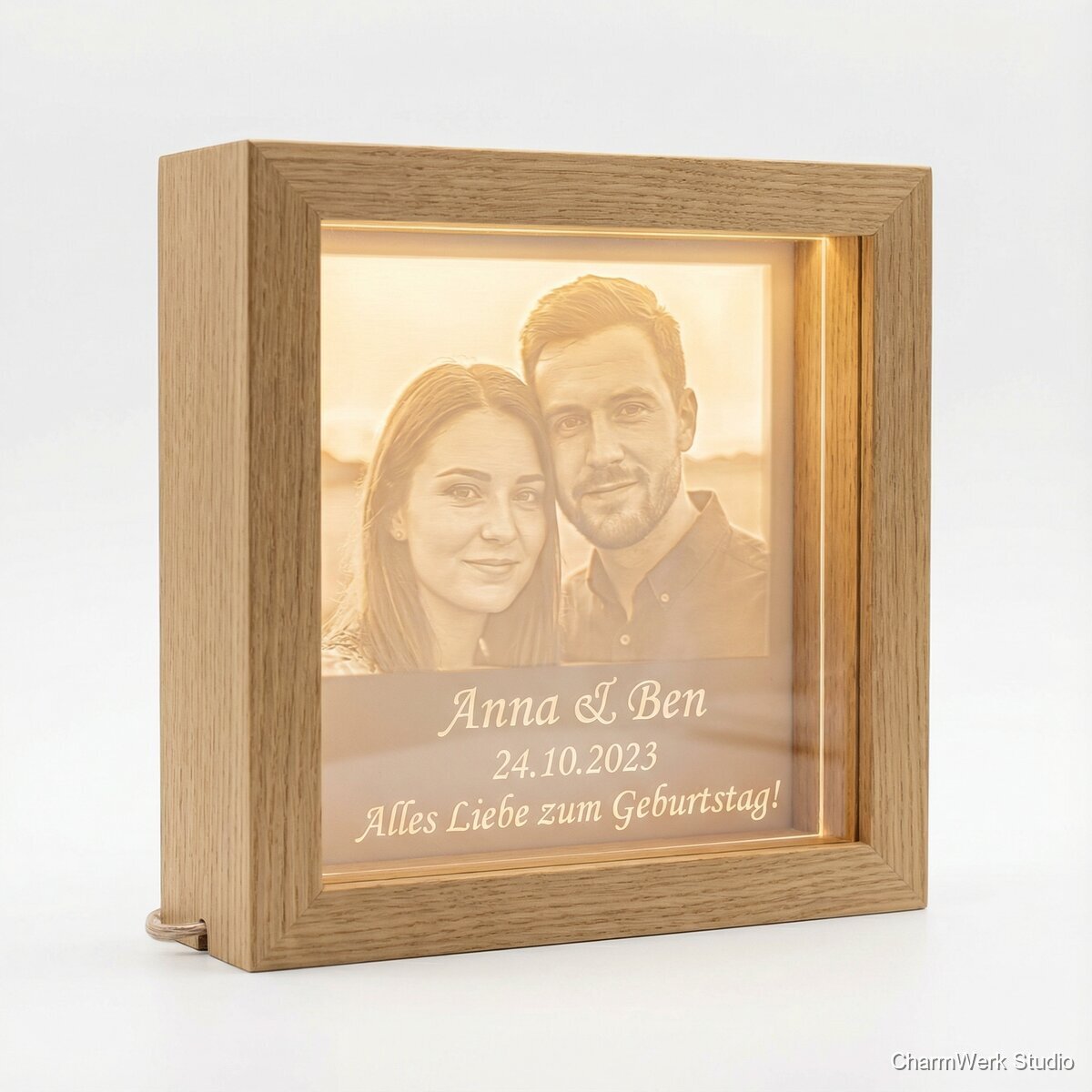

3D-Fotolichtbox mit graviertem Geburtstagsgruß
Eine warme LED-Lichtbox, in der ein 3D-Relief aus dem Lieblingsfoto entsteht – dazu eine lasergravierte Frontplatte mit Namen, Datum und einer kurzen Botschaft. Das Ergebnis wirkt wie ein kleines Erinnerungsfenster und macht den Geburtstag abends besonders stimmungsvoll.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Sperrholz 6 mm (Platte, Zuschnitt für Korpus)
1 Stück (ca. 250 x 200 mm)
4,00 €
Frontplatte: 3 mm Furnier-Sperrholz oder 3 mm Acryl (für Lasergravur)
1 Stück (ca. 180 x 110 mm)
4,50 €
Opales / satiniertes Acryl 3 mm (Diffusionsscheibe)
1 Stück (ca. 170 x 100 mm)
6,00 €
Klarsicht-Acryl 2–3 mm (Schutzscheibe, innen)
1 Stück
3,00 €
PLA-Filament (weiß) für Lithophane
ca. 50–120 g (abhängig von Größe)
1,50 €
LED-Set warmweiß (12 V) mit Dimmfunktion oder LED-Modul USB
1 Set
10,00 €
Kabel, Schalter, JST-Stecker, kleine Elektronik-Kleinteile
kleines Sortiment
3,00 €
Schrauben / Magnetverschlüsse / Holzleim / Heißkleber
Kleinteile-Pack
4,00 €
Schleifpapier, Holzöl/Wachs (Finish)
jeweils geringe Menge
4,00 €
Verpackungsmaterial (Geschenkbox, Füllmaterial)
1 Set
3,00 €
Benötigte Werkzeuge
- FDM-3D-Drucker (z. B. Prusa, Creality) oder SLA optional optional
- Lasercutter / Lasergravierer (für Frontplatte und Zuschnitte) optional
- Feinschnitt-Säge oder CNC-Fräse (Alternativ zum Laser) optional
- Lötkolben (für Kabelverbindungen, falls nötig) optional
- Dremel / Feile / Messer (Entgraten, Feinarbeiten) optional
- Schraubendreher, Zwingen, Messschieber, Lineal optional
- PC mit Bildbearbeitung (Photoshop / GIMP) und Lithophane-Software (z. B. Image2Lithophane, Cura-Plugin) optional
- Heißluftpistole (optional, für kleine Formarbeiten) optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Foto auswählen und vorbereiten
30–60 minKundenfoto (hohe Auflösung, gute Kontraste) analysieren. In Bildbearbeitung (Photoshop/GIMP) auf Graustufen reduzieren, Kontrast feinjustieren, störende Hintergründe entfernen oder weichzeichnen. Auf das gewünschte Seitenverhältnis der Lithophane-Größe zuschneiden.
- Für Lithophanes funktionieren Porträts mit klaren Konturen am besten.
- Schärfen nur dezent einsetzen; zu starke Schärfe erzeugt harte Kanten im 3D-Relief.
Foto in Relief (Lithophane) umwandeln
20–40 minBild in eine Lithophane-Software (Image2Lithophane, 3DP Rocks oder Cura-Plugin) importieren. Größe auf z. B. 150 x 90 mm einstellen, maximale/minimale Dicke festlegen (z. B. 0.8–3.0 mm). Prüfen, ob das Resultat zu dunkel/hell ist und ggf. die Relief-Tiefe anpassen.
- Generiere Vorschau-Renderings, um Helligkeitsverteilung zu prüfen.
- Für feinere Details niedrigere Layerhöhe (0,1–0,12 mm) planen.
3D-Druck: Lithophane drucken
3–6 Stunden (abhängig von Größe & Auflösung)Slicer-Einstellungen: 0,10–0,16 mm Layerhöhe, 100 % Infill, 2 Perimeter (bei einlagiger Lithophane-Strategie ggf. 1 Wall), Druckgeschwindigkeit 30–40 mm/s für beste Detailwiedergabe. Druck auf einer beheizten Platte (50–60 °C) oder mit Haftmittel. Keine Supports, wenn flach gedruckt.
- Weiße PLA-Farbe verwenden; semi-matte Filamente geben gleichmäßigere Lichtverteilung.
- Vor dem Drucken Fluss, Temperatur und erste Schicht-Level prüfen; fehlerhafte erste Schicht zerstört Detail.
Korpus und Frontplatte zuschneiden / gravieren
40–90 min (inkl. Dateivorbereitung und Gravur)Korpus-Teile aus 6 mm Sperrholz (Rückwand, Seiten, Boden) mit Laser oder Säge zuschneiden. Frontplatte für Lasergravur vorbereiten (Holz oder Acryl). Gravur: Name, Datum, kurze Botschaft sowie ggf. dekorative Elemente eingravieren. Testgravur auf Restmaterial empfehlen.
- Bei Acryl Front: Rastergravur oder Vektoren verwenden für saubere Kanten.
- Wenn Holzfront: helle Holzarten (Birke) geben besten Kontrast bei Gravur.
Elektronik vorbereiten (LED & Verkabelung)
30–60 minLED-Strip oder Modul an Steuerung/Dimmgerät anschließen. Länge so bemessen, dass die LEDs gleichmäßig hinter der Lithophane verteilt sind (meist als Streifen an der Rückwand oder U-Form an den Seiten). Kabel vorbereiten, Schalter positionieren (seitlich oder hinten). Kurzschluss- und Isolationsprüfung durchführen.
- Angle the LED strip so licht nicht direkt in die Lithophane scheint, sondern seitlich einfällt (bessere Schattierung).
- Sichere Kontakte mit Schrumpfschlauch oder Heißkleber.
Montage: Schichten zusammenfügen
40–80 minInnenaufbau: Rückwand – LED-Leiste – Abstandhalter – Lithophane – opale Diffusorscheibe – Frontplatte. Abstandhalter (3–6 mm) so setzen, dass der Lithophane das Licht optimal bricht. Verschrauben oder verkleben; magnetische Verschluss-/Befestigungselemente für rückseitigen Zugang verwenden.
- Diffusorscheibe leicht näher an Lithophane platzieren, um Hotspots zu mildern.
- Verwende kleine Gummipuffer als Abstandhalter für vibrationsfreie Montage.
Oberflächenfinish & Endkontrolle
20–40 minHolzoberflächen leicht anschleifen und ölen/wachsen. Acrylflächen reinigen. Elektrische Endprüfung durchführen (Stromversorgung, Dimmfunktion). Sichtprüfung auf Schmutz, Filamente-Reste am Lithophane entfernen.
- Fingerabdrücke auf Acryl mit Mikrofasertuch und Isopropanol entfernen.
- Überprüfe die Gravur nachts mit gedimmtem Licht, um Helligkeit & Wirkung zu beurteilen.
Verpacken & Übergabe
15–30 minLichtbox sicher in Schaum oder Papier polstern, ggf. mit Anleitung (Bedienung, Reinigung) beilegen. Geschenkverpackung anfertigen und personalisierte Karte hinzufügen.
- In die Anleitung kurze Pflegehinweise aufnehmen (z. B. kein direkte Sonneneinstrahlung auf Acryl).
- Optional: USB-Stromquelle mitliefern (Powerbank oder USB-Netzteil).
Markt & Machbarkeit
€129–€199 (empfohlen: €149)
43,00 €
106,00 €
71%6–10 Stunden (inkl. 3–6 h Druckzeit für Lithophane)
Nein
Mittel
Mittel
