Geburtstags-Schatzkiste mit Zahlenschloss und Geheimfach
Eine CNC-gefräste Holzkiste mit sauberem Deckelsitz, ergänzt durch ein 3D-gedrucktes Zahlenschloss in der Wunschzahl (z.B. 30/40/50). Innen wartet ein kleines Geheimfach und eine lasergravierte Widmung – perfekt für Geldgeschenk, Schmuck oder Tickets.

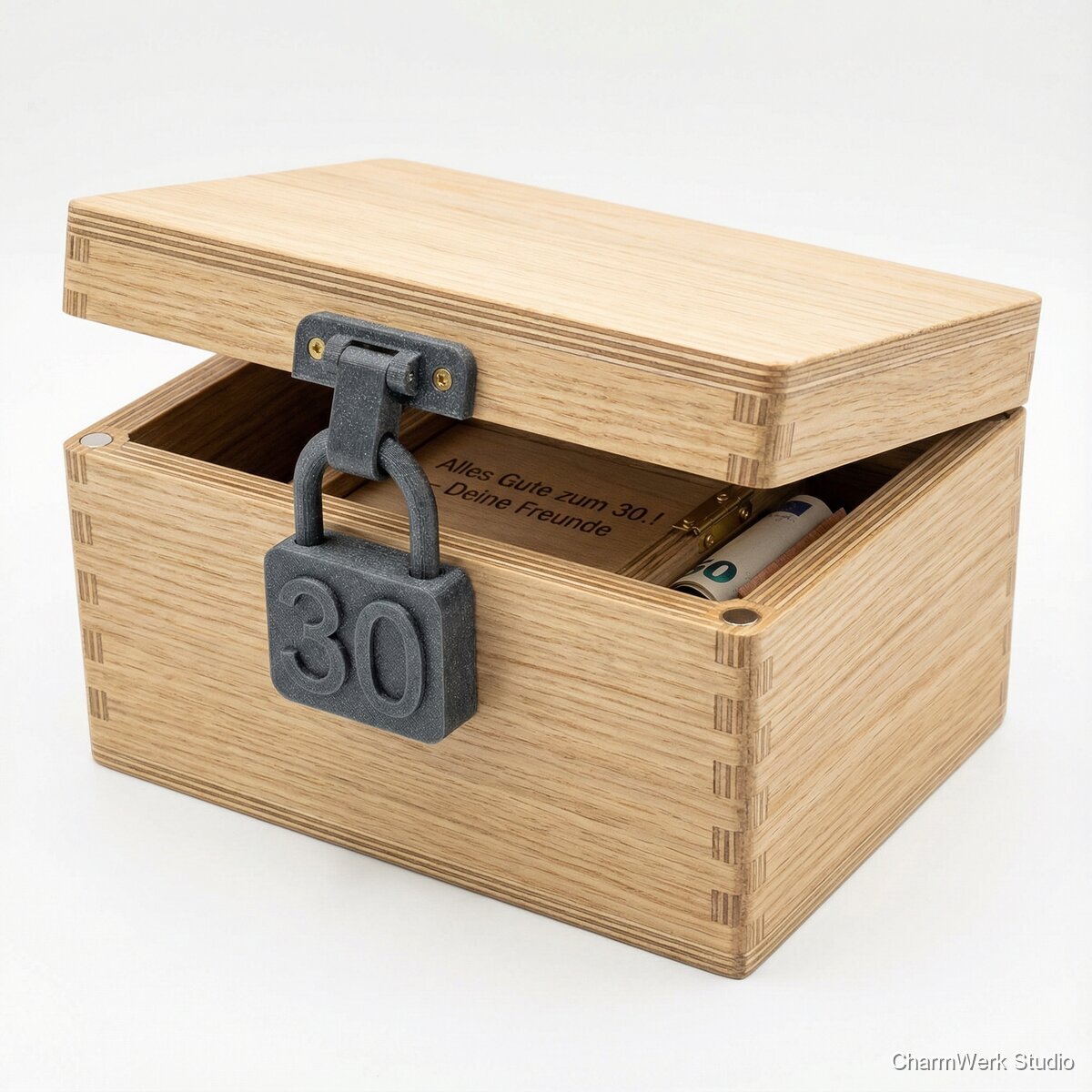

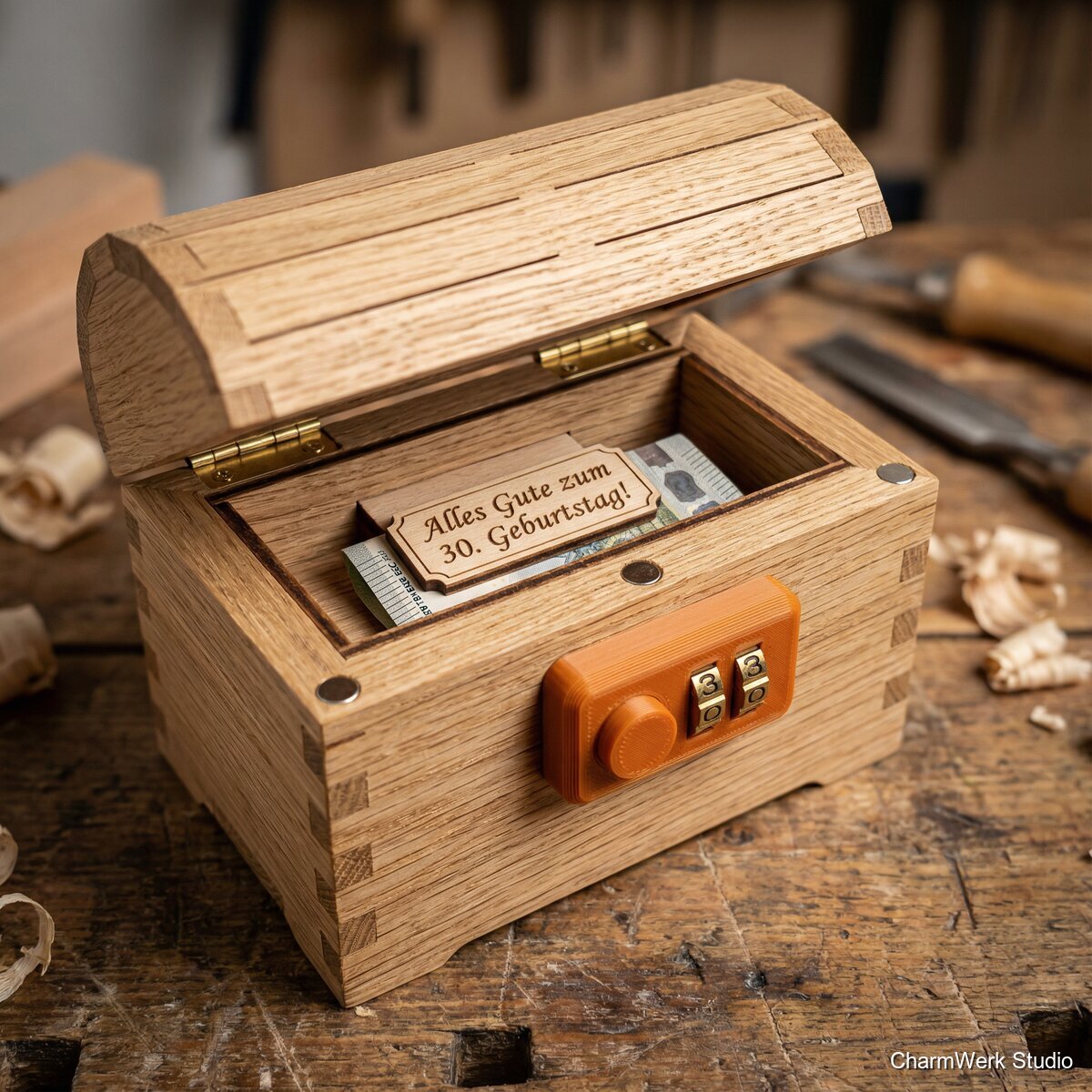

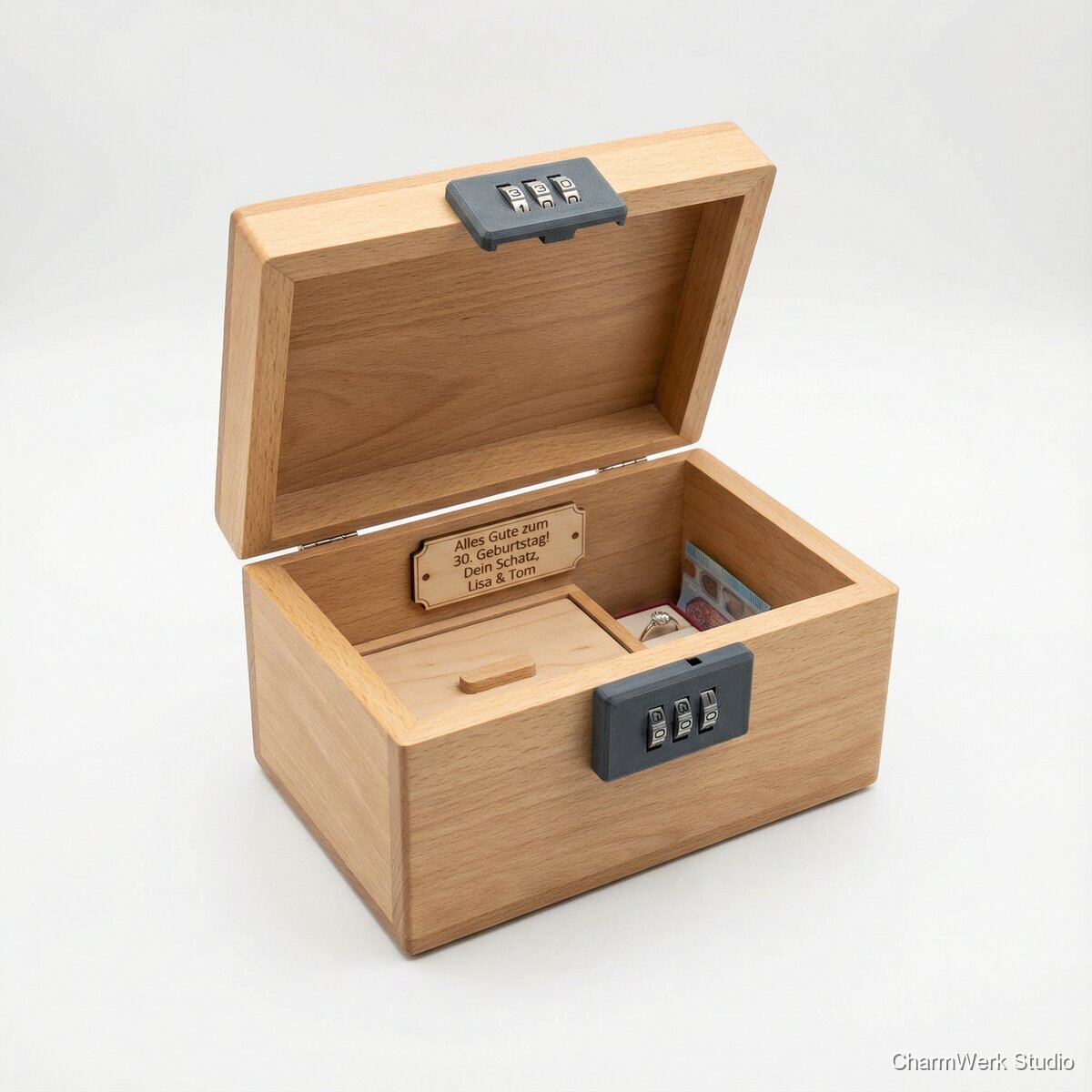

Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Multiplex 18 mm (300 x 300 mm – Zuschnitt für Kiste)
1 Zuschnitt
≈ 12–18 €
Alternativ: Massivholzbrett (Eiche/Ahorn) 18 mm, Zuschnitt
1
≈ 25–45 € (je nach Holzart und Händler)
Bodenplatte 6 mm Multiplex (oder 12 mm Massiv)
1
≈ 4–8 €
3D-Druck-Filament (PETG/PLA) – Verbrauch Schloss ≈ 30–60 g
50 g (geschätzt)
≈ 1–2 € (anteilig, 1 kg Spule ≈ 18–30 €)
Neodym-Magneten (Scheiben) z. B. Ø8×2 mm
4–6 Stück
≈ 2–4 € (Packpreis anteilig)
Scharniere (klein, 2 Stk.)
1 Set
≈ 3–6 €
Kleine Schrauben / M3-Schraube / Hülsen / ggf. Messingdübel
Pack (einige Stücke)
≈ 2–4 €
Klebstoff: Holzleim (PU- oder PVAc) + ggf. Sekundenkleber für Magnete
1 (kleine Menge)
≈ 3–5 €
Oberflächenbehandlung: Danish Oil / Hartöl 250 ml
250 ml (geringerer Verbrauch)
≈ 8–12 €
Filz-/Samt-Futter (Stoffstück)
ca. 100 x 60 mm
≈ 2–4 €
Kleinteile Schloss: Stahldraht / Feder (kleine Zug-/Druckfeder) / Stifte
einige
≈ 1–3 €
Schleifpapier (80/120/180/240)
Satz
≈ 3–6 €
Benötigte Werkzeuge
- CNC-Fräse (oder Tischkreissäge + Fräse für Nuten & Präzision) optional
- 3D-Drucker (FDM) – Druckvolumen ≥ 120×120×120 mm optional
- Lasergravierer (für Widmung/Design) optional
- Bohrmaschine / Akkuschrauber optional
- Zwingen / Leimzwingen optional
- Exzenter-/Bandschleifer, Handschleifklotz optional
- Feilen, Stechbeitel, Stechahle (für Feinanpassungen) optional
- Feinmesser / Cutter optional
- 3D-CAD (Fusion 360, Inventor, FreeCAD) + CAM (CNCjs, VCarve, Fusion CAM) optional
- Software Slicer für 3D-Druck (PrusaSlicer, Cura) optional
- Messmittel: Schieblehre, Winkel, Lineal optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Profi
Anforderungs- & Designphase (CAD)
45–75 MinutenMaße final festlegen (Exterieur/Interieur), Mechanik des Zahlenschlosses als 3D-Modell entwerfen (Drehscheiben, Achsen, Sperrklinke) sowie CNC-Aufbau (Nut-/Zapfenkonstruktion für sauberen Deckelsitz). Gravierdatei für Widmung anlegen.
- Verwende modulare Maße (z. B. Wandstärke 18 mm) und berücksichtige Toleranzen für 3D-gedruckte Teile (0,2–0,5 mm).
- Plane das Geheimfach bereits in der CAD-Datei ein (z. B. Doppelkastenboden), so vermeidest du Fehlpassungen.
- Für das Schloss: baue Toleranzspielfreie Führungen und teste die Drehscheiben mit Simulation/Skizze.
CAM & Fräsprogramm erstellen
30–45 MinutenTeile in CAM importieren, Fräser auswählen (z. B. 6 mm Schrupp, 3 mm V-Finish), Nesting planen, Haltearten (Tabs) setzen und Fräsreihenfolge festlegen. Nuten für Magnetverschlüsse und Aussparung für das 3D-Schloss einplanen.
- Setze Tab-Höhe klein (1.5× Materialdicke) und positioniere Tabs an unauffälligen Stellen.
- Berücksichtige Schnittgeschwindigkeiten und Zustellungen passend zum Material (Multiplex: 18 mm, Vorschub 6–15 m/min je nach Fräser/Router).
CNC-Fräsen der Kistenteile
60–90 Minuten (inkl. Einrichten und Fräsen)Werkstück ausspannen, Nullpunkt setzen, Schlicht- und Schrupppfade fahren. Teile entnehmen, Tabs entfernen und Kanten brechen.
- Fräse zuerst die Innenkonturen und Nuten, dann die Außenkontur, damit Maßhaltigkeit erhalten bleibt.
- Bei Multiplex: mit Späneschutz / Staubabsaugung arbeiten; Fräser regelmäßig reinigen für saubere Kanten.
- Kontrolliere Nachbearbeitung der 18 mm Nut für den Deckelsitz: leichtes Nachfräsen oder feines Schleifen für perfekten Sitz.
3D-Druck: Zahlenschloss drucken
90–180 Minuten (je nach Druckgeschwindigkeit & Anzahl der Teile)Slicer einstellen (Layerhöhe 0.15–0.2 mm, Perimeter 3, Infill 15–30%), Bauteile (Drehscheiben, Gehäuse, Achsen) drucken. Passteile ggf. mit Feile nacharbeiten.
- Drucke Testversionen der Scheiben in 1:1, überprüfe Passspiel und laufende Reibung; PETG ist langlebiger als PLA für bewegte Teile.
- Stützkonstruktion vermeiden, wenn möglich, oder bewusst orientieren, damit Kontaktflächen sauber bleiben.
- Nutze kleine Bronzelager oder gedruckte Buchsen für Achsen für längere Lebensdauer.
Lasergravur (Widmung & Dekor)
15–30 MinutenGravurdatei aus CAD/SVG exportieren, Material einspannen, Gravurparameter wählen (Multiplex: 600–1.200 mm/min, 10–20 % Leistung je nach Laser). Testgravur machen.
- Platziere Widmung innen auf dem Boden oder innen am Deckel; kontrastreiches Ergebnis durch tiefere Gravur oder Ausfüllen mit Wachs/Toner möglich.
- Bei dunklerem Holz erst mit geringer Leistung testen, um Brandränder zu vermeiden.
Sanding & Feinpassung
30–60 MinutenKanten brechen, Schlitze/Ansätze entgraten, Innenteile schleifen, Testeinbau des 3D-Schlosses durchführen und Mechanik einstellen.
- Schleife stufenweise: 120 → 180 → 240 für seidenmatte Oberfläche.
- Testen: Schloss mehrfach drehen, ggf. kleine File-/Schleifpassagen an den Scheiben entfernen, damit Zahlen sauber arretiert werden.
Endmontage (Scharniere, Magnete, Geheimfach einsetzen)
30–45 MinutenScharniere anschrauben, Magnete (versenkt) einkleben, Geheimfach einsetzen/verkleben oder stecken. 3D-Schloss mit kleinen Schrauben/Federn sichern und Mechanik final justieren.
- Magnete: Polung prüfen (anzeichnen) und mit Sekundärkleber fixieren; bei zu starkem Magnetfeld Polster verwenden.
- Scharniere mit Vorbohren einsetzen um Rissbildung zu vermeiden.
- Verwende dünne Filzstreifen als Führung/Setzpolster an Kontaktstellen.
Finish: Ölen / Trocknen / Endkontrolle
aktive Zeit 20–30 Minuten, plus Trocknungszeiten (2–12 Std. je nach Öl)Erste Schicht Öl dünn auftragen, 10–15 Minuten einwirken lassen, abwischen; nach 4–8 Stunden zweite Schicht (je nach Produkt). Abschließende Qualitätskontrolle (Deckelsitz, Schlossfunktion, Gravurbild).
- Arbeite immer mit Handschuhen und gut belüfteten Raum. Weniger ist mehr beim Ölauftrag – dünne Schichten verhindern klebrige Oberfläche.
- Führe Funktionscheck mehrmals durch (Öffnen/Schließen, Zahlen einstellen) vor Verpackung.
Optional: Innenfutter & Geschenkverpackung
15–30 MinutenFilzeinlage zuschneiden, mit Sprühkleber befestigen, Packen und evtl. Anleitung/Einleger beilegen (Bedienung Schloss, Personalisierung).
- Lege eine kurze Bedienungsanleitung für die Zahlenschloss-Mechanik bei (z. B. Standard-Zahl vorinstalliert und Hinweis zum Umstellen).
- Verpacke mit Seidenpapier / Geschenkband – erhöht wahrgenommenen Wert.
Markt & Machbarkeit
Standard (Multiplex, einfache Gravur): ca. 95–140 €. Premium (Massivholz, aufwändige Gravur, farblich gestaltetes 3D-Schloss, Premium-Finish): ca. 180–260 €.
Basismaterialien ≈ 45–55 € (Multiplex-Version). Premium (Massivholz + hochwertiges Finish + Zusatzmaterialien) ≈ 70–100 €.
Material-Marge (Verkaufspreis minus Materialkosten): Standard ≈ 40–95 €; Premium ≈ 110–190 €. Netto-Marge nach Arbeitszeitbewertung (Beispielrechnung): bei 6 h Arbeit x 25 €/h = 150 € Personalkosten → Standard (Verkauf 120 €) führt zu Nettoverlust ≈ -30 €; Premium (Verkauf 220 €) ergibt Netto-Gewinn ≈ 0–20 €.
35%Aktive Zeit 5–8 Stunden (CNC + 3D-Druck + Finish).
