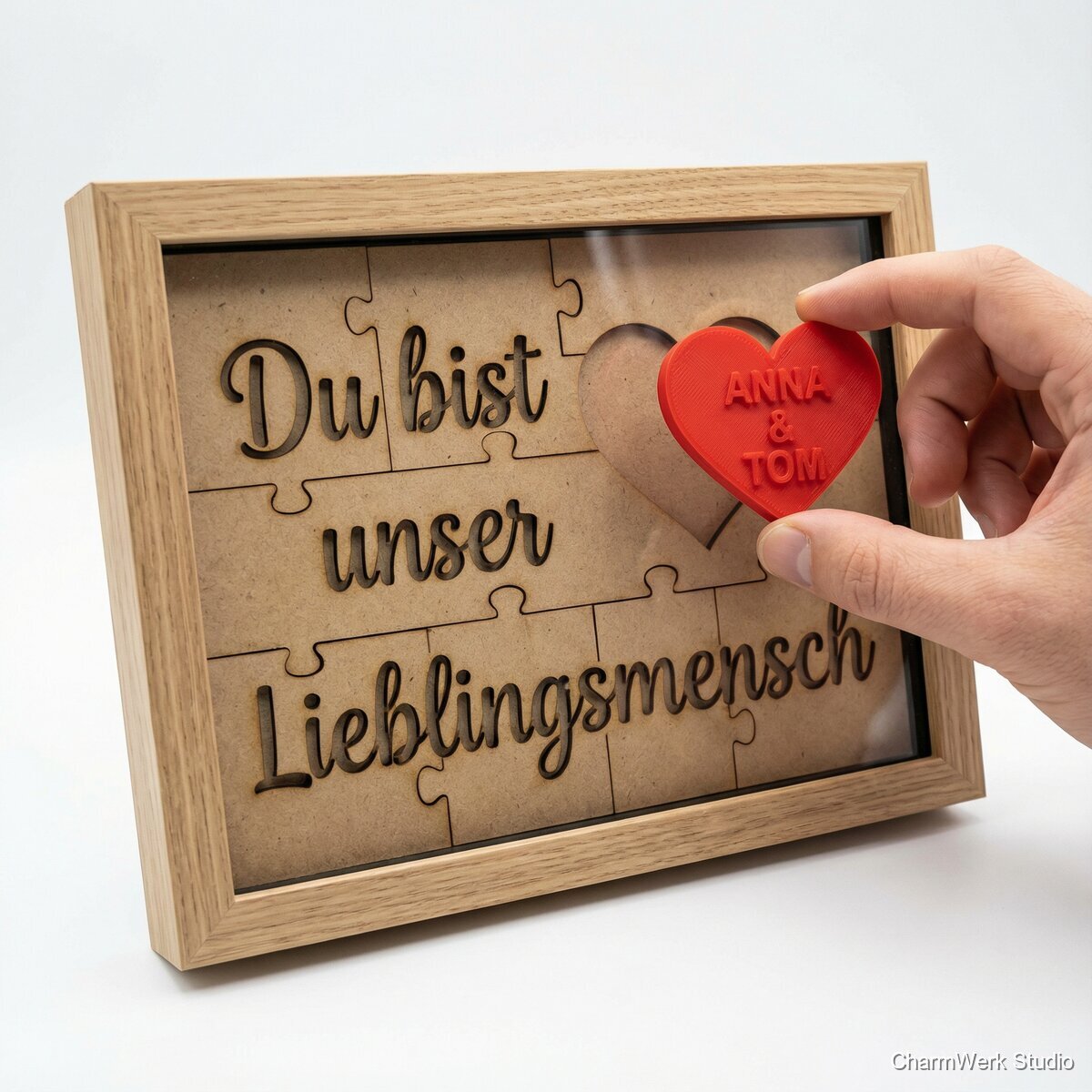

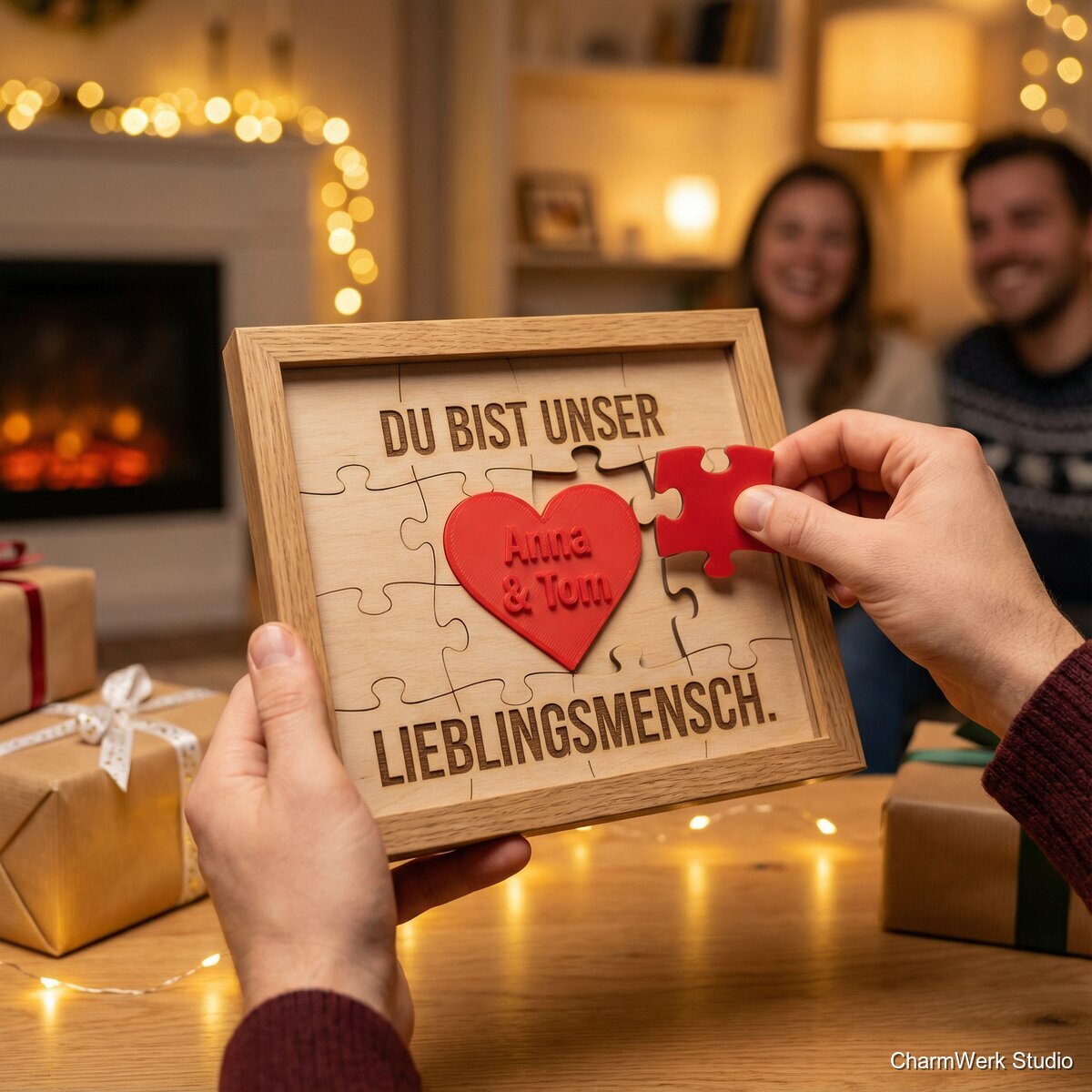

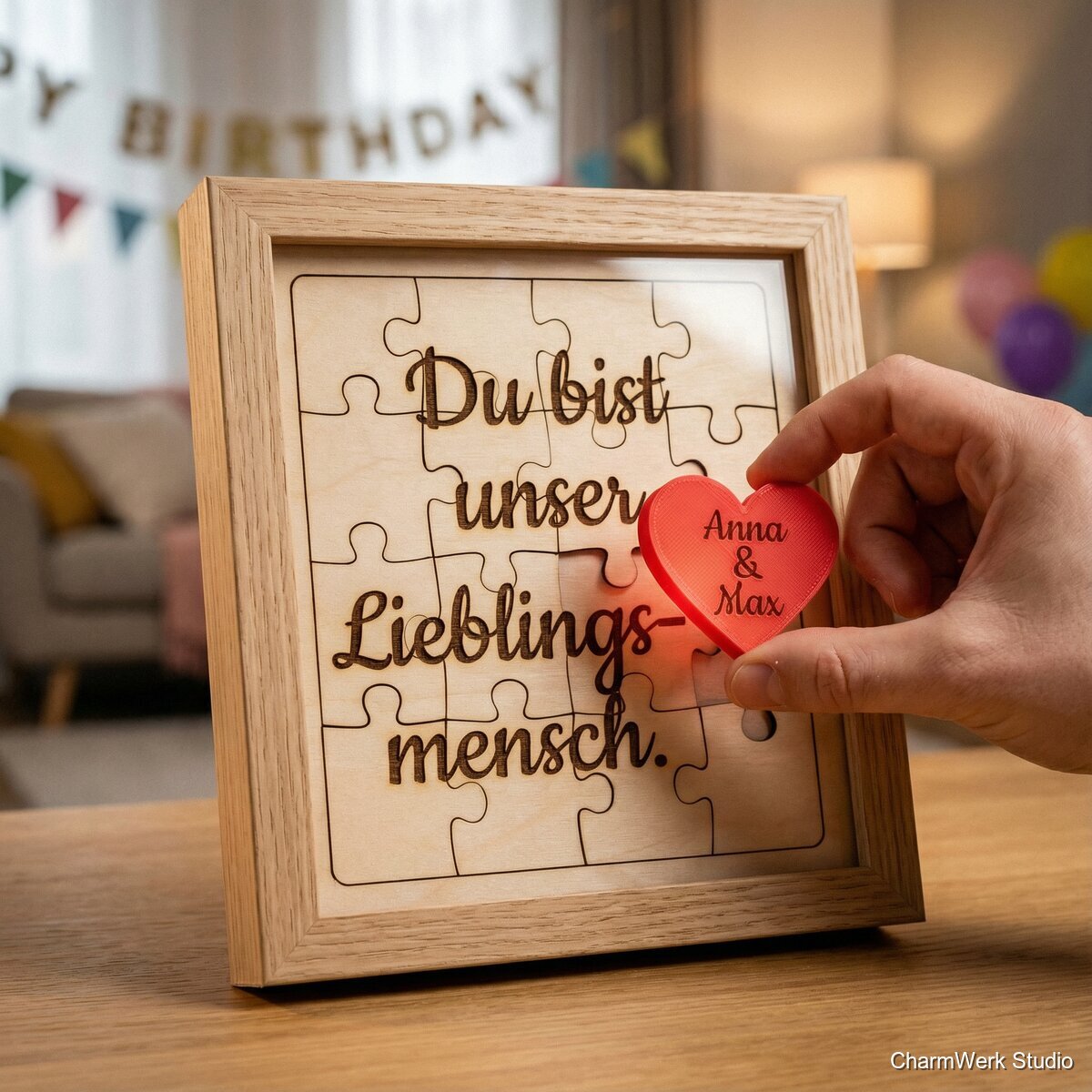

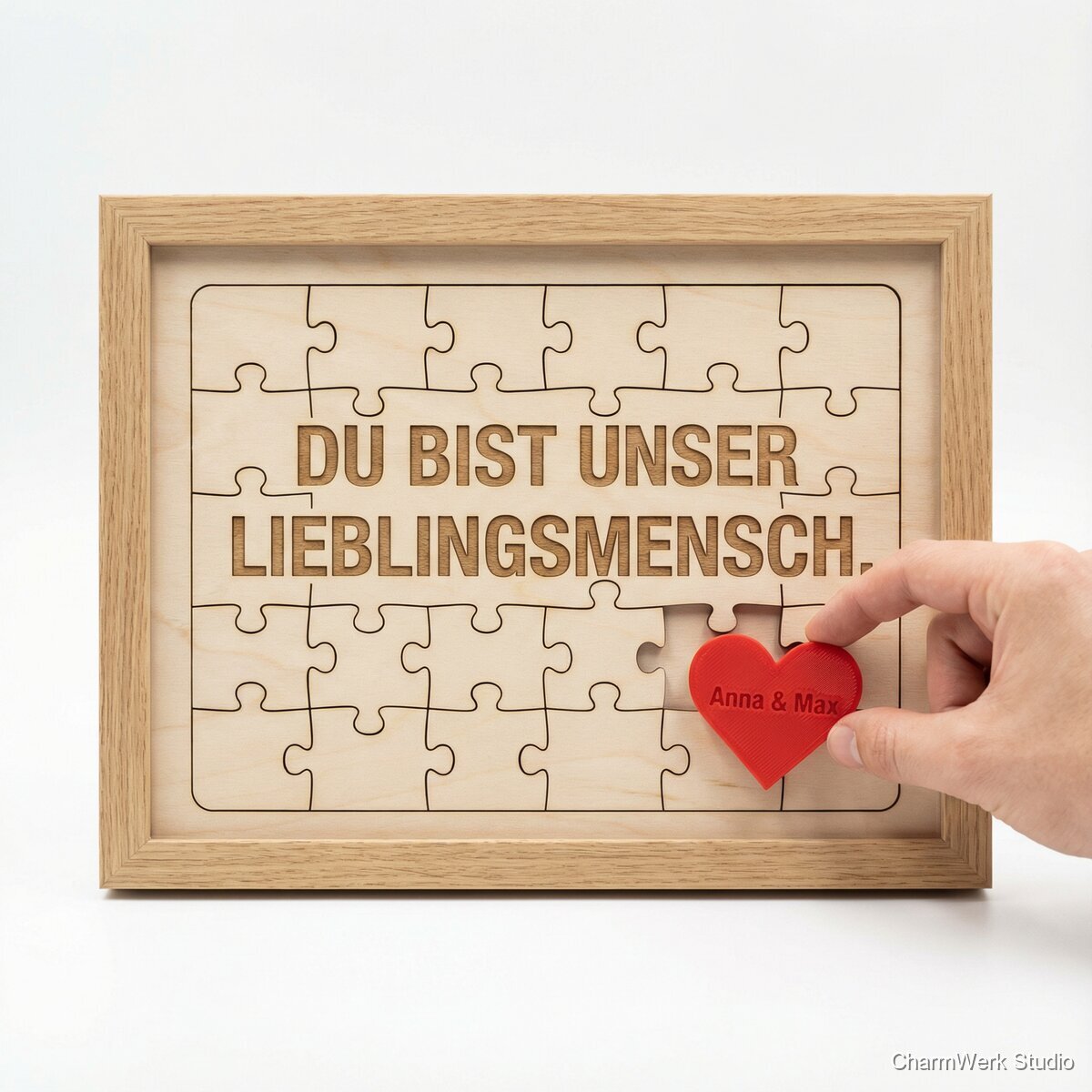

Puzzle-Message im Rahmen mit 3D-Herz als Abschlussstück
Eine lasergecuttete Puzzle-Botschaft (z.B. „Du bist unser Lieblingsmensch“) im Rahmen, bei der das letzte Teil ein 3D-gedrucktes Herz mit Namen ist. Beim Einsetzen entsteht ein schöner „Aha“-Moment – perfekt zum Geburtstag.
Produktansichten
Technische Daten
Personalisierungsoptionen
Benötigte Materialien
Birke-Sperrholz, 3 mm (Laserqualität), Bogen ca. 300 x 300 mm
1 Bogen
≈ €7,00
PLA-Filament (Spule 1 kg) — Verbrauch für Herz ca. 10–30 g
Anteil ~30 g
anteilig ≈ €1,00–€1,50 (Spule ≈ €15)
Shadow-box-Rahmen oder selbstgebaute Box (Innenmaß ~230x180 mm)
1 Stück
≈ €8,00–€15,00 (gekauft) / Materialkosten beim Selbstbau variabel
Acrylscheibe klar, 2–3 mm (optional)
1 Stück (ca. A4-Zuschnitt)
≈ €4,00–€6,00
Holzleim / Sekundenkleber (für Herz / Fixierung)
kleine Tube
≈ €2,00–€4,00
Danish Oil / Holzlack (kleine Menge zum Finish)
kleine Flasche / Portion
≈ €4,00–€8,00
Schleifpapier (Körnung 120, 240)
ein Blatt je Körnung
≈ €1,00–€2,00
Klebepads / Abstandshalter (optional, für Fixierung im Rahmen)
Satz
≈ €1,00–€2,00
Benötigte Werkzeuge
- Laser-Cutter (z. B. 40 W) mit Corel/LightBurn / vektorfähige Software
- 3D-Drucker (FDM, z. B. Prusa / Ender) mit Cura/PrusaSlicer
- Computer mit Vektorprogramm (Inkscape, Illustrator) / Schriftarten
- Feines Stecheisen / Skalpell / Feile (für Nacharbeit) optional
- Schmirgelpapier, Zange, Pinzette optional
- Lineal, Messschieber / Bleistift optional
- Heißklebepistole oder Sekundenkleber optional
Schritt-für-Schritt Anleitung
Schwierigkeitsgrad: Fortgeschritten
Konzept & Layout (Design vorbereiten)
30–45 MinutenGröße des sichtbaren Feldes festlegen (z. B. 230 x 180 mm). Text wählen und Schriftart festlegen. Puzzle-Aufteilung planen (z. B. 4x5 = 20 Teile) und das letzte Teil als Sonderform für das Herz reservieren. Erstelle eine Vektor-Datei (SVG) mit den Puzzle-Konturen und der Gravur des Textes.
- Für ein klares Ergebnis größere Schriftgröße (>18 pt) verwenden.
- Puzzle-Konturen so entwerfen, dass das letzte Feld deutlich anders geformt ist (ein Ausschnitt oder leere Stelle), damit das 3D-Herz sichtbar wird.
- Kerf (Materialabtrag durch Laser) berücksichtigen; bei 3 mm Sperrholz typischer Kerf 0,1–0,2 mm.
Dateiaufteilung für Laser & 3D-Druck
15–30 MinutenSVG für Lasercutter (Konturen als Schnittlinien, Gravur für Text). STL für das 3D-Herz (Namen als erhabene Gravur auf das Herz modellieren oder als separaten kleinen Namensplakett).
- Herz als kleines Volumen von ca. 30–35 mm Breite x 25–30 mm Höhe x 10–15 mm Dicke planen.
- Bei textuellen Namen darauf achten, dass Schriftstärke >1.5 mm bleibt (bei 3D-Druck) oder als gravierte Vertiefung im Herzen.
- Exportiere Laserdaten als 1-pt-Stroke (rote Linien schneiden, schwarze Flächen gravieren).
Lasern der Puzzle-Teile
15–30 Minuten (Maschinenzeit) + 5–10 Minuten Vor-/NachbereitungEinstellungen für 3 mm Birke: z. B. 20–30 % Leistung, 100–300 mm/s (je nach Maschine). Gravur: 30–50 % Leistung, niedrigere Geschwindigkeit. Schneide die Puzzle-Kontur und gravierte Botschaft aus dem Sperrholz.
- Erst Test-Cut auf Reststück machen (Kontur und Gravur).
- Teile nach dem Schnitt in der Arbeitsfläche lassen, um Verzüge zu vermeiden, erst nach vollständigem Abkühlen entnehmen.
- Staub mit weichem Pinsel / Druckluft entfernen, nicht stark wischen (sonst verblasst Gravur).
3D-Druck des Herzens
30–70 Minuten (Druckzeit)Slicing: 0,2 mm Schichthöhe, 20–30 % Infill, 2 Perimeter. Druck ohne Stützen möglich (je nach Modell). Druckzeit: ~30–70 Minuten (je nach Größe und Drucker).
- Filament-Farbe vorher wählen (rot, rosa, metallic) — kann nach dem Druck bemalt werden.
- Wenn der Name als erhabene Gravur auf dem Herz sein soll: z. B. 0,8–1 mm hohe Prägung/Relief.
- Beim Drucken dünner Buchstaben auf ausreichende Breite achten (min. 1.2–1.5 mm).
Nachbearbeitung der Teile
15–25 MinutenPuzzle-Kanten leicht schleifen (240er), eventuell Kanten anfasen. 3D-Herz entstiften, leicht schleifen, bei Bedarf lackieren oder versiegeln.
- Fehlt etwas Detail aus dem Lasergravur: mit Kontrastpaste (z. B. dunkles Wachs) nacharbeiten.
- Holz abschließend mit etwas Danish Oil oder mattem Lack schützen (nur dünn auftragen).
- Herz mit feinem Schleifpapier K120–240 glätten; für glatten Look mit Acrylspray versiegeln.
Einsetzen & finale Montage
10–20 MinutenPuzzle-Teile in Rahmen legen, sicherstellen, dass das letzte Loch frei ist. 3D-Herz einsetzen/aufkleben (leichter Klebepunkt), evtl. Polster / Abstandshalter anbringen, damit Herz bündig sitzt. Rückwand befestigen und prüfen.
- Kleber sparsam verwenden, damit Herz ggf. wieder entnommen werden kann (für Überraschung/Interaktion empfiehlt sich ablösbarer Klebepunkt).
- Wenn Acryl vorne verwendet wird: zuerst Puzzle einsetzen, dann Acryl auflegen und verschrauben/kleben.
Verpackung & Personalisierte Karte
5–10 MinutenRahmen in Seidenpapier wickeln, mit Karton sichern und Geschenkband / Karte beilegen. Karte kann eine kurze Anleitung enthalten (z. B. „Setze das Herz ein, um die Botschaft zu vervollständigen“).
- Verwende kleine Polster an den Ecken, damit die Acrylscheibe nicht an den Rahmen schlägt.
- Optional kannst du eine kleine Anleitung oder Zertifikat beilegen (Name, Datum, Produktionshinweis).
Markt & Machbarkeit
€89–€139 (empfohlen: €99–€119 als Standardprodukt; auf Anfrage höher mit Luxusrahmen)
≈ €30–€40
Bei Verkaufspreis €119: geschätzte Marge ≈ €37 (angenommen: Material €35 + Arbeitswert/Overhead €47 → Verkauf €119 → Bruttogewinn ≈ €37)
31%2–3 Stunden (reine Arbeits-/Maschinenzeit; Druck läuft meist ohne Anwesenheit)
Nein
Mittel
Mittel
